La 160M proporciona varios avances tecnológicos que le brindan el mejor retorno de su inversión.
| Motor Potencia base (1.ª marcha): neta | 159 kW |
| Motor Potencia base (1.ª marcha): neta | 213 HP |
| Engine Modelo de motor | Cat® C9 ACERT™ VHP |
| Engine Calibre | 112 mm |
| Engine Calibre | 4.4 pulg |
| Engine Carrera | 149 mm |

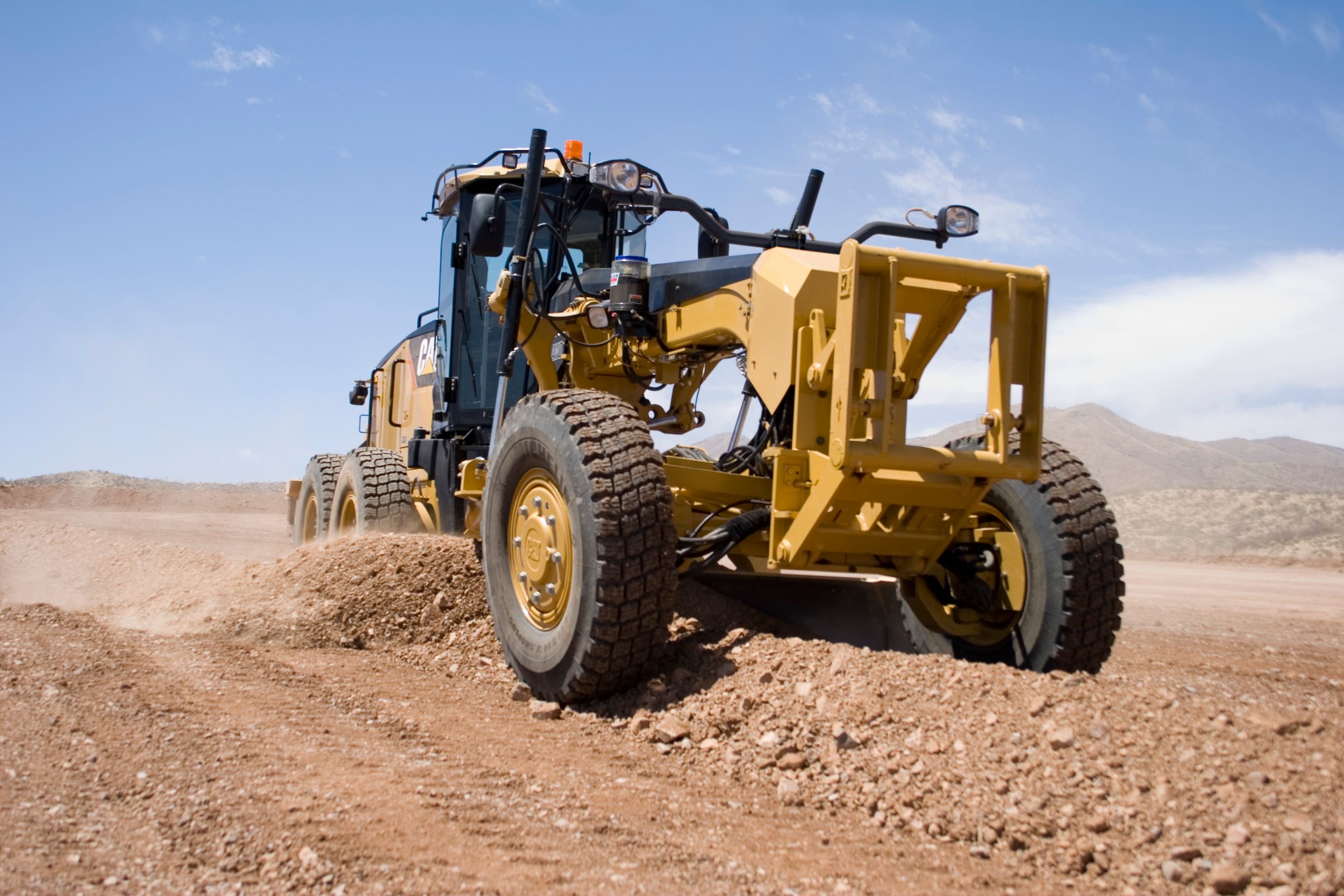

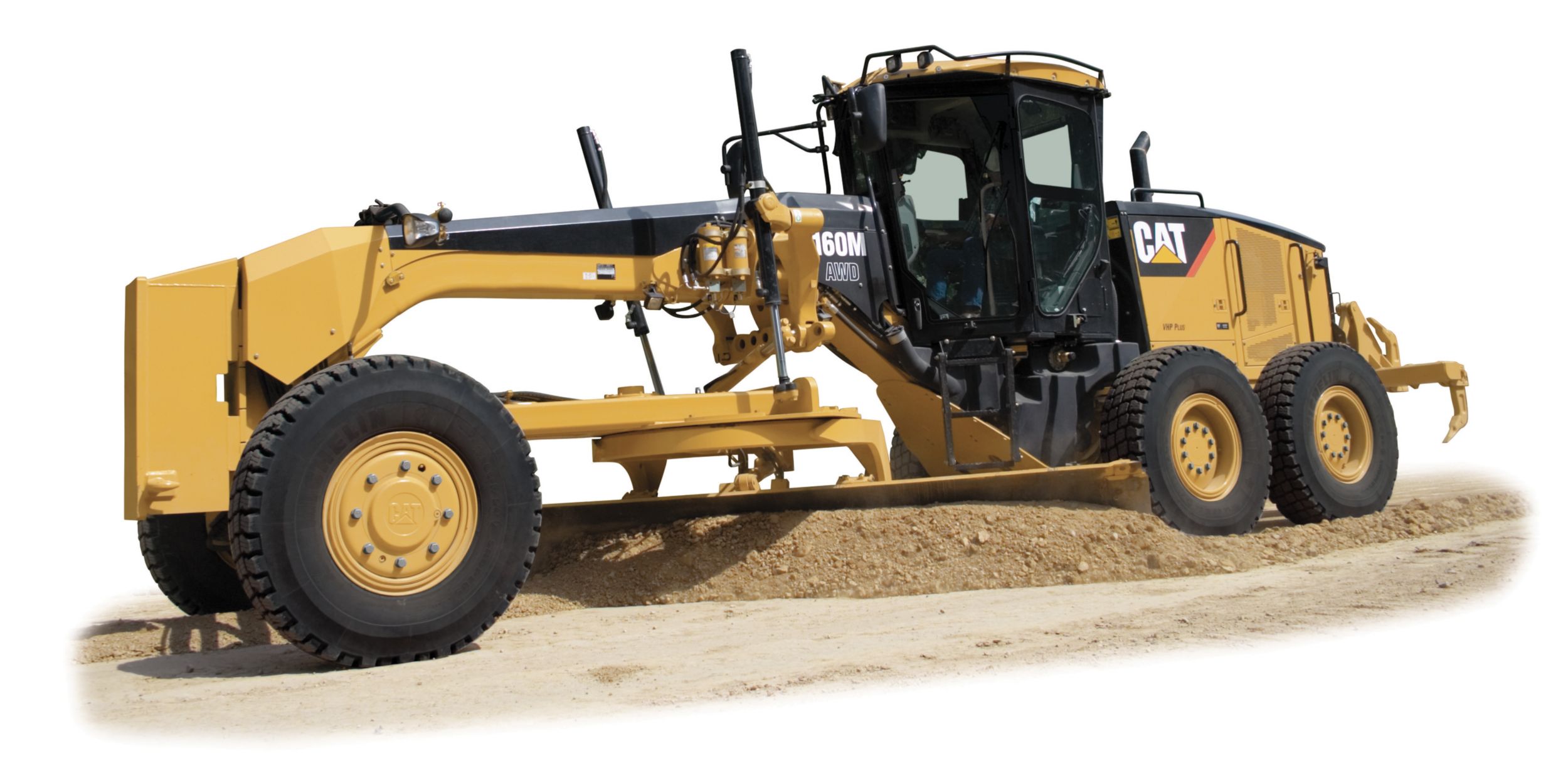

La motoniveladora 160M representa un gran avance en eficiencia de operación, visibilidad, facilidad de servicio y en productividad general, al establecer un nuevo estándar y reafirmar el legado de calidad alta en que puede confiar.
| Motor | |
| Potencia base (1.ª marcha): neta | 159 kW |
| Potencia base (1.ª marcha): neta | 213 HP |
| Velocidad en potencia nominal | 2.000 RPM |
| VHP: engranajes 4-8F, neto | 170 kW |
| VHP: engranajes 4-8F, neto | 227.97 HP |
| VHP Plus: 5ª marcha de avance, neto | 174 kW |
| VHP Plus: 5ª marcha de avance, neto | 233.34 HP |
| VHP adicional: engranaje 8F, neto | 185 kW |
| VHP adicional: engranaje 8F, neto | 248.09 HP |
| VHP: engranaje 2R, neto | 163 kW |
| VHP: engranaje 2R, neto | 218.59 HP |
| VHP Plus: 7ª marcha de avance, neto | 181 kW |
| VHP Plus: 7ª marcha de avance, neto | 242.72 HP |
| Reserva de par | 40% |
| VHP Plus: 2ª marcha de avance, neto | 163 kW |
| VHP Plus: 2ª marcha de avance, neto | 218.59 HP |
| Potencia base (todas las marchas): neta | 159 kW |
| Potencia base (todas las marchas): neta | 213 HP |
| VHP Plus: 1ª marcha de avance, neto | 159 kW |
| VHP Plus: 1ª marcha de avance, neto | 213.22 HP |
| VHP adicional: engranaje 1R, neto | 159 kW |
| VHP adicional: engranaje 1R, neto | 213.22 HP |
| VHP Plus: 6ª marcha de avance, neto | 177 kW |
| VHP Plus: 6ª marcha de avance, neto | 237.36 HP |
| VHP: engranaje 1R, neto | 159 kW |
| VHP: engranaje 1R, neto | 213.22 HP |
| Gama de VHP: neta | 159 a 170 kW (213 a 228 hp) |
| VHP: engranajes 3-6R, neto | 166 kW |
| VHP: engranajes 3-6R, neto | 222.61 HP |
| Par máximo | 1237 N·m |
| Par máximo | 912 lb/pie |
| VHP: engranaje 3F, neto | 166 kW |
| VHP: engranaje 3F, neto | 222.61 HP |
| VHP adicional: engranaje 3-6R, neto | 166 kW |
| VHP adicional: engranaje 3-6R, neto | 222.61 HP |
| VHP adicional: engranaje 2R, neto | 163 kW |
| VHP adicional: engranaje 2R, neto | 218.59 HP |
| VHP: engranaje 2F, neto | 162 kW |
| VHP: engranaje 2F, neto | 217.25 HP |
| VHP Plus: 4ª marcha de avance, neto | 170 kW |
| VHP Plus: 4ª marcha de avance, neto | 227.97 HP |
| VHP adicional: engranaje 3F, neto | 166 kW |
| VHP adicional: engranaje 3F, neto | 222.61 HP |
| VHP: engranaje 1F, neto | 159 kW |
| VHP: engranaje 1F, neto | 213.22 HP |
| Gama de VHP Plus: neta | 159 a 185 kW (213 a 248 hp) |
| Estándar: velocidad del ventilador: máxima | 1.450 RPM |
| Estándar: velocidad del ventilador: mínima | 600 RPM |
| Estándar: capacidad ambiental | 43 °C |
| Estándar: capacidad ambiental | 109 °F |
| Temperatura ambiente: velocidad del ventilador, máxima | 1.650 RPM |
| Temperatura ambiente: velocidad del ventilador, mínima | 600 RPM |
| Capacidad para temperatura ambiente alta | 50 °C |
| Capacidad para temperatura ambiente alta | 122 °F |
| Engine | |
| Modelo de motor | Cat® C9 ACERT™ VHP |
| Calibre | 112 mm |
| Calibre | 4.4 pulg |
| Carrera | 149 mm |
| Carrera | 5.9 pulg |
| Cilindrada | 8.8 l |
| Cilindrada | 537 pulg³ |
| Cantidad de cilindros | 6 |
| Altitud de reducción de potencia | 3048 m |
| Altitud de reducción de potencia | 10000 pies |
| Tren de fuerza | |
| Marchas de avance y retroceso | 8 Fwd / 6 Rev |
| Transmisión | Mando directo, servotransmisión, contraeje |
| Frenos: servicio | Discos múltiples en aceite |
| Frenos: servicio, área de superficie | 23000 cm² |
| Frenos: servicio, área de superficie | 3565 pulg² |
| Frenos: estacionamiento | Discos múltiples en aceite |
| Frenos: secundarios | Sistema de control del circuito doble |
| Sistema hidráulico | |
| Tipo de circuito | Electrohidráulico con detección de carga, centro cerrado |
| Tipo de bomba | Pistón variable |
| Rendimiento de la bomba | 210 l/min |
| Rendimiento de la bomba | 55.7 gal EE.UU./min |
| Presión máxima del sistema | 24150 kPa |
| Presión máxima del sistema | 3500 lb/pulg² |
| Capacidad del tanque de depósito | 60 l |
| Capacidad del tanque de depósito | 15.85 gal (EE.UU.) |
| Presión de respaldo | 3100 kPa |
| Presión de respaldo | 450 lb/pulg² |
| Especificaciones de operación | |
| Velocidad máxima: avance | 47.4 km/h |
| Velocidad máxima: avance | 29.5 milla/h |
| Velocidad máxima: retroceso | 37.4 km/h |
| Velocidad máxima: retroceso | 23.3 milla/h |
| Radio de giro: neumáticos delanteros exteriores | 7.6 m |
| Radio de giro: neumáticos delanteros exteriores | 24.93 pies |
| Gama de dirección: izquierda o derecha | 47,5° |
| Ángulo de articulación: izquierda o derecha | 20° |
| Avance: 1ª | 4.1 km/h |
| Avance: 1ª | 2.5 milla/h |
| Avance: 2ª | 5.6 km/h |
| Avance: 2ª | 3.5 milla/h |
| Avance: 3ª | 8.1 km/h |
| Avance: 3ª | 5 milla/h |
| Avance: 4ª | 11.2 km/h |
| Avance: 4ª | 7 milla/h |
| Avance: 5ª | 17.4 km/h |
| Avance: 5ª | 10.8 milla/h |
| Avance: 6ª | 23.7 km/h |
| Avance: 6ª | 14.7 milla/h |
| Avance: 7ª | 32.6 km/h |
| Avance: 7ª | 20.3 milla/h |
| Avance: 8ª | 47.4 km/h |
| Avance: 8ª | 29.5 milla/h |
| Retroceso: 1ª | 3.3 km/h |
| Retroceso: 1ª | 2 milla/h |
| Retroceso: 2ª | 6.1 km/h |
| Retroceso: 2ª | 3.8 milla/h |
| Retroceso: 3ª | 8.8 km/h |
| Retroceso: 3ª | 5.5 milla/h |
| Retroceso: 4ª | 13.7 km/h |
| Retroceso: 4ª | 8.5 milla/h |
| Retroceso: 5ª | 25.7 km/h |
| Retroceso: 5ª | 16 milla/h |
| Retroceso: 6ª | 37.4 km/h |
| Retroceso: 6ª | 23.3 milla/h |
| Llenado de servicio | |
| Capacidad de combustible | 416 l |
| Capacidad de combustible | 110 gal (EE.UU.) |
| Sistema de enfriamiento | 40 l |
| Sistema de enfriamiento | 10.6 gal (EE.UU.) |
| Sistema hidráulico: depósito | 64 l |
| Sistema hidráulico: depósito | 16.9 gal (EE.UU.) |
| Aceite del motor | 30 l |
| Aceite del motor | 7.9 gal (EE.UU.) |
| Transmisión, diferencial, mandos finales | 64 l |
| Transmisión, diferencial, mandos finales | 16.9 gal (EE.UU.) |
| Caja en tándem: cada una | 80 l |
| Caja en tándem: cada una | 21.1 gal (EE.UU.) |
| Caja de cojinete de punta de eje de rueda delantera | 0.5 l |
| Caja de cojinete de punta de eje de rueda delantera | 0.13 gal (EE.UU.) |
| Caja de motor de giro | 7 l |
| Caja de motor de giro | 1.9 gal (EE.UU.) |
| Bastidor | |
| Barra de tiro: ancho | 76.2 mm |
| Barra de tiro: ancho | 3 pulg |
| Círculo: diámetro | 1553 mm |
| Círculo: diámetro | 61.1 pulg |
| Círculo: grosor de la viga de la hoja | 40 mm |
| Círculo: grosor de la viga de la hoja | 1.6 pulg |
| Barra de tiro: altura | 152 mm |
| Barra de tiro: altura | 6 pulg |
| Estructura del bastidor delantero: altura | 305 mm |
| Estructura del bastidor delantero: altura | 12 pulg |
| Estructura del bastidor delantero: grosor | 16 mm |
| Estructura del bastidor delantero: grosor | 0.6 pulg |
| Estructura del bastidor delantero: ancho | 305 mm |
| Estructura del bastidor delantero: ancho | 12 pulg |
| Eje delantero: altura al centro | 571 mm |
| Eje delantero: altura al centro | 23 pulg |
| Eje delantero: inclinación de la rueda, izquierda o derecha | 18° |
| Eje delantero: oscilación total por lado | 32° |
| Tándem | |
| Altura | 572 mm |
| Altura | 22.5 pulg |
| Ancho | 204 mm |
| Ancho | 8 pulg |
| Grosor de la pared lateral: interno | 25 mm |
| Grosor de la pared lateral: interno | 1 pulg |
| Grosor de la pared lateral: externo | 18 mm |
| Grosor de la pared lateral: externo | 0.7 pulg |
| Paso de la cadena impulsora | 50.8 mm |
| Paso de la cadena impulsora | 2 pulg |
| Separación del eje de la rueda | 1523 mm |
| Separación del eje de la rueda | 60 pulg |
| Oscilación en tándem: parte delantera hacia arriba | 15° |
| Oscilación en tándem: parte delantera hacia abajo | 25° |
| Vertedera | |
| Vertedera: altura | 686 mm |
| Vertedera: altura | 27 pulg |
| Vertedera: grosor | 25 mm |
| Vertedera: grosor | 1 pulg |
| Grosor de la cuchilla | 16 mm |
| Grosor de la cuchilla | 0.6 pulg |
| Cantonera: ancho | 152 mm |
| Cantonera: ancho | 6 pulg |
| Cantonera: grosor | 16 mm |
| Cantonera: grosor | 0.6 pulg |
| Tracción de la hoja: peso bruto del vehículo base | 10362 kg |
| Tracción de la hoja: peso bruto del vehículo base | 22845 lb |
| Tracción de la hoja: peso bruto del vehículo máximo | 14009 kg |
| Tracción de la hoja: peso bruto del vehículo máximo | 30885 lb |
| Presión descendente de la hoja: peso bruto del vehículo base | 7756 kg |
| Presión descendente de la hoja: peso bruto del vehículo base | 17100 lb |
| Presión descendente de la hoja: peso bruto del vehículo máximo | 14812 kg |
| Presión descendente de la hoja: peso bruto del vehículo máximo | 32654 lb |
| Moldboard | |
| Radio del arco | 413 mm |
| Radio del arco | 16.3 pulg |
| Espacio libre de la garganta | 95 mm |
| Espacio libre de la garganta | 3.7 pulg |
| Ancho de la cuchilla | 152 mm |
| Ancho de la cuchilla | 6 pulg |
| Alcance de la cuchilla | |
| Cambio central del círculo: derecho | 728 mm |
| Cambio central del círculo: derecho | 28.7 pulg |
| Cambio central del círculo: izquierdo | 695 mm |
| Cambio central del círculo: izquierdo | 27.4 pulg |
| Desplazamiento lateral de la vertedera: derecha | 950 mm |
| Desplazamiento lateral de la vertedera: derecha | 37.4 pulg |
| Desplazamiento lateral de la vertedera: izquierda | 820 mm |
| Desplazamiento lateral de la vertedera: izquierda | 32.3 pulg |
| Ángulo máximo de posición de la hoja | 90° |
| Gama de la punta de la hoja: hacia delante | 40° |
| Gama de la punta de la hoja: hacia atrás | 5° |
| Alcance máximo del resalto fuera de los neumáticos: derecha | 2278 mm |
| Alcance máximo del resalto fuera de los neumáticos: derecha | 89.7 pulg |
| Alcance máximo del resalto fuera de los neumáticos: izquierda | 2090 mm |
| Alcance máximo del resalto fuera de los neumáticos: izquierda | 82.3 pulg |
| Blade Range | |
| Levantamiento máximo sobre el suelo | 452 mm |
| Levantamiento máximo sobre el suelo | 17.8 pulg |
| Profundidad máxima de corte | 750 mm |
| Profundidad máxima de corte | 29.5 pulg |
| Desgarrador | |
| Separación del soporte del vástago del desgarrador | 533 mm |
| Separación del soporte del vástago del desgarrador | 21 pulg |
| Profundidad de desgarramiento: máxima | 428 mm |
| Profundidad de desgarramiento: máxima | 16.8 pulg |
| Soportes del vástago del desgarrador | 5 |
| Fuerza de penetración | 9472 kg |
| Fuerza de penetración | 20883 lb |
| Fuerza de dislocación | 8555 kg |
| Fuerza de dislocación | 18861 lb |
| Aumento de la longitud de la máquina, viga elevada | 919 mm |
| Aumento de la longitud de la máquina, viga elevada | 36.2 pulg |
| Escarificador | |
| Recto intermedio: profundidad de escarificación máxima | 317 mm |
| Recto intermedio: profundidad de escarificación máxima | 12.5 pulg |
| Tipo V medio: profundidad máxima de escarificación | 292 mm |
| Tipo V medio: profundidad máxima de escarificación | 11.5 pulg |
| Tipo V delantero de 5 u 11 dientes: soportes del vástago del escarificador | 5/11 |
| Tipo V medio: separación del soporte del vástago del escarificador | 116 mm |
| Tipo V medio: separación del soporte del vástago del escarificador | 4.6 pulg |
| Recto intermedio: separación del soporte del vástago del escarificador | 111 mm |
| Recto intermedio: separación del soporte del vástago del escarificador | 4.4 pulg |
| Tipo V delantero de 5 u 11 dientes: separación de soportes del vástago del escarificador | 116 mm |
| Tipo V delantero de 5 u 11 dientes: separación de soportes del vástago del escarificador | 4.6 pulg |
| Tipo V delantero de 5 u 11 dientes: profundidad máxima de escarificación | 467 mm |
| Tipo V delantero de 5 u 11 dientes: profundidad máxima de escarificación | 18.4 pulg |
| Tipo V medio: soportes del vástago del escarificador | 11 |
| Trasero: profundidad máxima de escarificación | 266 mm |
| Trasero: profundidad máxima de escarificación | 10.5 pulg |
| Recto medio: soportes del vástago del escarificador | 17 |
| Recto intermedio: ancho de trabajo | 1800 mm |
| Recto intermedio: ancho de trabajo | 71 pulg |
| Tipo V delantero de 5 u 11 dientes: ancho de trabajo | 1205 mm |
| Tipo V delantero de 5 u 11 dientes: ancho de trabajo | 47.4 pulg |
| Tipo V medio: ancho de trabajo | 1184 mm |
| Tipo V medio: ancho de trabajo | 46.6 pulg |
| Trasero: ancho de trabajo | 2300 mm |
| Trasero: ancho de trabajo | 91 pulg |
| Trasero: soportes del vástago del escarificador | 9 |
| Trasero: separación del soporte del vástago del escarificador | 267 mm |
| Trasero: separación del soporte del vástago del escarificador | 10.5 pulg |
| Pesos | |
| Peso bruto del vehículo: máximo; eje delantero | 8382 kg |
| Peso bruto del vehículo: máximo; eje delantero | 18478 lb |
| Peso bruto del vehículo: máximo; eje trasero | 15565 kg |
| Peso bruto del vehículo: máximo; eje trasero | 34317 lb |
| Peso bruto del vehículo: base; eje delantero | 4389 kg |
| Peso bruto del vehículo: base; eje delantero | 9677 lb |
| Peso bruto del vehículo: base; eje trasero | 11514 kg |
| Peso bruto del vehículo: base; eje trasero | 25383 lb |
| Peso bruto del vehículo: máximo; total | 23947 kg |
| Peso bruto del vehículo: máximo; total | 52795 lb |
| Peso bruto del vehículo: base; total | 15903 kg |
| Peso bruto del vehículo: base; total | 35060 lb |

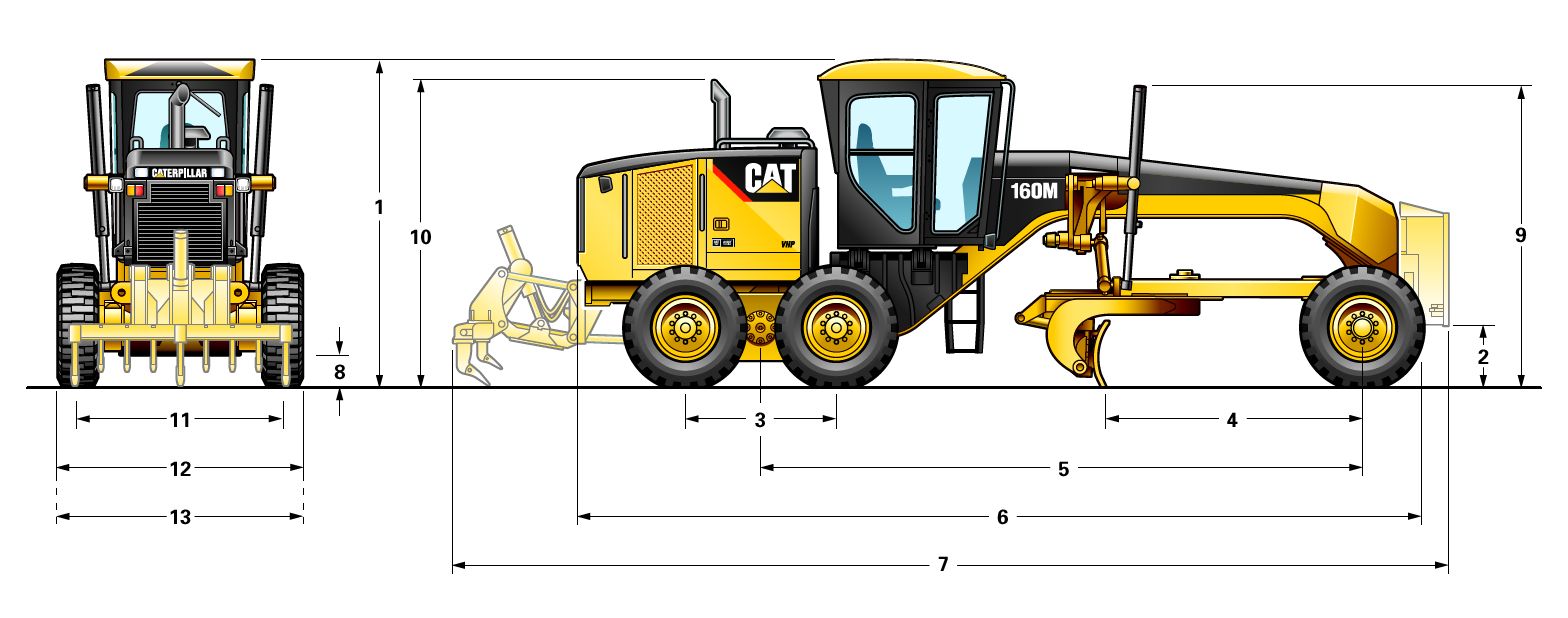

| Dimensiones | |
| Altura: parte superior de la cabina | 3293 mm |
| Altura: parte superior de la cabina | 129.6 pulg |
| Longitud: desde el contrapeso hasta el desgarrador | 10144 mm |
| Longitud: desde el contrapeso hasta el desgarrador | 399.4 pulg |
| Ancho: neumáticos delanteros exteriores | 2493 mm |
| Ancho: neumáticos delanteros exteriores | 98.1 pulg |
| Longitud: desde el eje delantero hasta el tándem medio | 6121 mm |
| Longitud: desde el eje delantero hasta el tándem medio | 241 pulg |
| Longitud: desde el neumático delantero hasta la parte trasera de la máquina | 8713 mm |
| Longitud: desde el neumático delantero hasta la parte trasera de la máquina | 343 pulg |
| Longitud: desde el eje delantero hasta la vertedera | 2609 mm |
| Longitud: desde el eje delantero hasta la vertedera | 102.7 pulg |
| Longitud: entre ejes en tándem | 1523 mm |
| Longitud: entre ejes en tándem | 60 pulg |
| Ancho: neumáticos traseros exteriores | 2493 mm |
| Ancho: neumáticos traseros exteriores | 98.1 pulg |
| Ancho: líneas centrales de los neumáticos | 2127 mm |
| Ancho: líneas centrales de los neumáticos | 83.7 pulg |
| Altura: centro del eje delantero | 600 mm |
| Altura: centro del eje delantero | 23.6 pulg |
| Altura: hasta el tubo de escape vertical | 3124 mm |
| Altura: hasta el tubo de escape vertical | 123 pulg |
| Altura: parte superior de los cilindros | 3040 mm |
| Altura: parte superior de los cilindros | 119.7 pulg |
| Espacio libre sobre el suelo: eje trasero | 341 mm |
| Espacio libre sobre el suelo: eje trasero | 13.4 pulg |
| Normas | |
| Dirección | ISO 5010 |
| Frenos | ISO 3450 |
| Ruido | ISO 6394 / ISO 6395 |
| ROPS/FOPS | ISO 3471 / ISO 3499 |
La motoniveladora 160M representa un gran avance en eficiencia de operación, visibilidad, facilidad de servicio y en productividad general, al establecer un nuevo estándar y reafirmar el legado de calidad alta en que puede confiar.
| Motor Potencia base (1.ª marcha): neta | 159 kW |
| Motor Potencia base (1.ª marcha): neta | 213 HP |
| Engine Modelo de motor | Cat® C9 ACERT™ VHP |
| Engine Calibre | 112 mm |
| Engine Calibre | 4.4 pulg |
| Engine Carrera | 149 mm |
| Engine Carrera | 5.9 pulg |
| Motor Velocidad en potencia nominal | 2.000 RPM |
| Motor VHP: engranajes 4-8F, neto | 170 kW |
| Motor VHP: engranajes 4-8F, neto | 227.97 HP |
| Motor VHP Plus: 5ª marcha de avance, neto | 174 kW |
| Motor VHP Plus: 5ª marcha de avance, neto | 233.34 HP |
| Motor VHP adicional: engranaje 8F, neto | 185 kW |
| Motor VHP adicional: engranaje 8F, neto | 248.09 HP |
| Motor VHP: engranaje 2R, neto | 163 kW |
| Motor VHP: engranaje 2R, neto | 218.59 HP |
| Motor VHP Plus: 7ª marcha de avance, neto | 181 kW |
| Motor VHP Plus: 7ª marcha de avance, neto | 242.72 HP |
| Motor Reserva de par | 40% |
| Motor VHP Plus: 2ª marcha de avance, neto | 163 kW |
| Motor VHP Plus: 2ª marcha de avance, neto | 218.59 HP |
| Motor Potencia base (todas las marchas): neta | 159 kW |
| Motor Potencia base (todas las marchas): neta | 213 HP |
| Motor VHP Plus: 1ª marcha de avance, neto | 159 kW |
| Motor VHP Plus: 1ª marcha de avance, neto | 213.22 HP |
| Motor VHP adicional: engranaje 1R, neto | 159 kW |
| Motor VHP adicional: engranaje 1R, neto | 213.22 HP |
| Motor VHP Plus: 6ª marcha de avance, neto | 177 kW |
| Motor VHP Plus: 6ª marcha de avance, neto | 237.36 HP |
| Motor VHP: engranaje 1R, neto | 159 kW |
| Motor VHP: engranaje 1R, neto | 213.22 HP |
| Motor Gama de VHP: neta | 159 a 170 kW (213 a 228 hp) |
| Motor VHP: engranajes 3-6R, neto | 166 kW |
| Motor VHP: engranajes 3-6R, neto | 222.61 HP |
| Motor Par máximo | 1237 N·m |
| Motor Par máximo | 912 lb/pie |
| Motor VHP: engranaje 3F, neto | 166 kW |
| Motor VHP: engranaje 3F, neto | 222.61 HP |
| Motor VHP adicional: engranaje 3-6R, neto | 166 kW |
| Motor VHP adicional: engranaje 3-6R, neto | 222.61 HP |
| Motor VHP adicional: engranaje 2R, neto | 163 kW |
| Motor VHP adicional: engranaje 2R, neto | 218.59 HP |
| Motor VHP: engranaje 2F, neto | 162 kW |
| Motor VHP: engranaje 2F, neto | 217.25 HP |
| Motor VHP Plus: 4ª marcha de avance, neto | 170 kW |
| Motor VHP Plus: 4ª marcha de avance, neto | 227.97 HP |
| Motor VHP adicional: engranaje 3F, neto | 166 kW |
| Motor VHP adicional: engranaje 3F, neto | 222.61 HP |
| Motor VHP: engranaje 1F, neto | 159 kW |
| Motor VHP: engranaje 1F, neto | 213.22 HP |
| Motor Gama de VHP Plus: neta | 159 a 185 kW (213 a 248 hp) |
| Engine Cilindrada | 8.8 l |
| Engine Cilindrada | 537 pulg³ |
| Engine Cantidad de cilindros | 6 |
| Engine Altitud de reducción de potencia | 3048 m |
| Engine Altitud de reducción de potencia | 10000 pies |
| Motor Estándar: velocidad del ventilador: máxima | 1.450 RPM |
| Motor Estándar: velocidad del ventilador: mínima | 600 RPM |
| Motor Estándar: capacidad ambiental | 43 °C |
| Motor Estándar: capacidad ambiental | 109 °F |
| Motor Temperatura ambiente: velocidad del ventilador, máxima | 1.650 RPM |
| Motor Temperatura ambiente: velocidad del ventilador, mínima | 600 RPM |
| Motor Capacidad para temperatura ambiente alta | 50 °C |
| Motor Capacidad para temperatura ambiente alta | 122 °F |
| Tren de fuerza Marchas de avance y retroceso | 8 Fwd / 6 Rev |
| Tren de fuerza Transmisión | Mando directo, servotransmisión, contraeje |
| Tren de fuerza Frenos: servicio | Discos múltiples en aceite |
| Tren de fuerza Frenos: servicio, área de superficie | 23000 cm² |
| Tren de fuerza Frenos: servicio, área de superficie | 3565 pulg² |
| Tren de fuerza Frenos: estacionamiento | Discos múltiples en aceite |
| Tren de fuerza Frenos: secundarios | Sistema de control del circuito doble |
| Sistema hidráulico Tipo de circuito | Electrohidráulico con detección de carga, centro cerrado |
| Sistema hidráulico Tipo de bomba | Pistón variable |
| Sistema hidráulico Rendimiento de la bomba | 210 l/min |
| Sistema hidráulico Rendimiento de la bomba | 55.7 gal EE.UU./min |
| Sistema hidráulico Presión máxima del sistema | 24150 kPa |
| Sistema hidráulico Presión máxima del sistema | 3500 lb/pulg² |
| Sistema hidráulico Capacidad del tanque de depósito | 60 l |
| Sistema hidráulico Capacidad del tanque de depósito | 15.85 gal (EE.UU.) |
| Sistema hidráulico Presión de respaldo | 3100 kPa |
| Sistema hidráulico Presión de respaldo | 450 lb/pulg² |
| Especificaciones de operación Velocidad máxima: avance | 47.4 km/h |
| Especificaciones de operación Velocidad máxima: avance | 29.5 milla/h |
| Especificaciones de operación Velocidad máxima: retroceso | 37.4 km/h |
| Especificaciones de operación Velocidad máxima: retroceso | 23.3 milla/h |
| Especificaciones de operación Radio de giro: neumáticos delanteros exteriores | 7.6 m |
| Especificaciones de operación Radio de giro: neumáticos delanteros exteriores | 24.93 pies |
| Especificaciones de operación Gama de dirección: izquierda o derecha | 47,5° |
| Especificaciones de operación Ángulo de articulación: izquierda o derecha | 20° |
| Especificaciones de operación Avance: 1ª | 4.1 km/h |
| Especificaciones de operación Avance: 1ª | 2.5 milla/h |
| Especificaciones de operación Avance: 2ª | 5.6 km/h |
| Especificaciones de operación Avance: 2ª | 3.5 milla/h |
| Especificaciones de operación Avance: 3ª | 8.1 km/h |
| Especificaciones de operación Avance: 3ª | 5 milla/h |
| Especificaciones de operación Avance: 4ª | 11.2 km/h |
| Especificaciones de operación Avance: 4ª | 7 milla/h |
| Especificaciones de operación Avance: 5ª | 17.4 km/h |
| Especificaciones de operación Avance: 5ª | 10.8 milla/h |
| Especificaciones de operación Avance: 6ª | 23.7 km/h |
| Especificaciones de operación Avance: 6ª | 14.7 milla/h |
| Especificaciones de operación Avance: 7ª | 32.6 km/h |
| Especificaciones de operación Avance: 7ª | 20.3 milla/h |
| Especificaciones de operación Avance: 8ª | 47.4 km/h |
| Especificaciones de operación Avance: 8ª | 29.5 milla/h |
| Especificaciones de operación Retroceso: 1ª | 3.3 km/h |
| Especificaciones de operación Retroceso: 1ª | 2 milla/h |
| Especificaciones de operación Retroceso: 2ª | 6.1 km/h |
| Especificaciones de operación Retroceso: 2ª | 3.8 milla/h |
| Especificaciones de operación Retroceso: 3ª | 8.8 km/h |
| Especificaciones de operación Retroceso: 3ª | 5.5 milla/h |
| Especificaciones de operación Retroceso: 4ª | 13.7 km/h |
| Especificaciones de operación Retroceso: 4ª | 8.5 milla/h |
| Especificaciones de operación Retroceso: 5ª | 25.7 km/h |
| Especificaciones de operación Retroceso: 5ª | 16 milla/h |
| Especificaciones de operación Retroceso: 6ª | 37.4 km/h |
| Especificaciones de operación Retroceso: 6ª | 23.3 milla/h |
| Llenado de servicio Capacidad de combustible | 416 l |
| Llenado de servicio Capacidad de combustible | 110 gal (EE.UU.) |
| Llenado de servicio Sistema de enfriamiento | 40 l |
| Llenado de servicio Sistema de enfriamiento | 10.6 gal (EE.UU.) |
| Llenado de servicio Sistema hidráulico: depósito | 64 l |
| Llenado de servicio Sistema hidráulico: depósito | 16.9 gal (EE.UU.) |
| Llenado de servicio Aceite del motor | 30 l |
| Llenado de servicio Aceite del motor | 7.9 gal (EE.UU.) |
| Llenado de servicio Transmisión, diferencial, mandos finales | 64 l |
| Llenado de servicio Transmisión, diferencial, mandos finales | 16.9 gal (EE.UU.) |
| Llenado de servicio Caja en tándem: cada una | 80 l |
| Llenado de servicio Caja en tándem: cada una | 21.1 gal (EE.UU.) |
| Llenado de servicio Caja de cojinete de punta de eje de rueda delantera | 0.5 l |
| Llenado de servicio Caja de cojinete de punta de eje de rueda delantera | 0.13 gal (EE.UU.) |
| Llenado de servicio Caja de motor de giro | 7 l |
| Llenado de servicio Caja de motor de giro | 1.9 gal (EE.UU.) |
| Bastidor Barra de tiro: ancho | 76.2 mm |
| Bastidor Barra de tiro: ancho | 3 pulg |
| Bastidor Círculo: diámetro | 1553 mm |
| Bastidor Círculo: diámetro | 61.1 pulg |
| Bastidor Círculo: grosor de la viga de la hoja | 40 mm |
| Bastidor Círculo: grosor de la viga de la hoja | 1.6 pulg |
| Bastidor Barra de tiro: altura | 152 mm |
| Bastidor Barra de tiro: altura | 6 pulg |
| Bastidor Estructura del bastidor delantero: altura | 305 mm |
| Bastidor Estructura del bastidor delantero: altura | 12 pulg |
| Bastidor Estructura del bastidor delantero: grosor | 16 mm |
| Bastidor Estructura del bastidor delantero: grosor | 0.6 pulg |
| Bastidor Estructura del bastidor delantero: ancho | 305 mm |
| Bastidor Estructura del bastidor delantero: ancho | 12 pulg |
| Bastidor Eje delantero: altura al centro | 571 mm |
| Bastidor Eje delantero: altura al centro | 23 pulg |
| Bastidor Eje delantero: inclinación de la rueda, izquierda o derecha | 18° |
| Bastidor Eje delantero: oscilación total por lado | 32° |
| Tándem Altura | 572 mm |
| Tándem Altura | 22.5 pulg |
| Tándem Ancho | 204 mm |
| Tándem Ancho | 8 pulg |
| Tándem Grosor de la pared lateral: interno | 25 mm |
| Tándem Grosor de la pared lateral: interno | 1 pulg |
| Tándem Grosor de la pared lateral: externo | 18 mm |
| Tándem Grosor de la pared lateral: externo | 0.7 pulg |
| Tándem Paso de la cadena impulsora | 50.8 mm |
| Tándem Paso de la cadena impulsora | 2 pulg |
| Tándem Separación del eje de la rueda | 1523 mm |
| Tándem Separación del eje de la rueda | 60 pulg |
| Tándem Oscilación en tándem: parte delantera hacia arriba | 15° |
| Tándem Oscilación en tándem: parte delantera hacia abajo | 25° |
| Vertedera Vertedera: altura | 686 mm |
| Vertedera Vertedera: altura | 27 pulg |
| Vertedera Vertedera: grosor | 25 mm |
| Vertedera Vertedera: grosor | 1 pulg |
| Moldboard Radio del arco | 413 mm |
| Moldboard Radio del arco | 16.3 pulg |
| Moldboard Espacio libre de la garganta | 95 mm |
| Moldboard Espacio libre de la garganta | 3.7 pulg |
| Moldboard Ancho de la cuchilla | 152 mm |
| Moldboard Ancho de la cuchilla | 6 pulg |
| Vertedera Grosor de la cuchilla | 16 mm |
| Vertedera Grosor de la cuchilla | 0.6 pulg |
| Vertedera Cantonera: ancho | 152 mm |
| Vertedera Cantonera: ancho | 6 pulg |
| Vertedera Cantonera: grosor | 16 mm |
| Vertedera Cantonera: grosor | 0.6 pulg |
| Vertedera Tracción de la hoja: peso bruto del vehículo base | 10362 kg |
| Vertedera Tracción de la hoja: peso bruto del vehículo base | 22845 lb |
| Vertedera Tracción de la hoja: peso bruto del vehículo máximo | 14009 kg |
| Vertedera Tracción de la hoja: peso bruto del vehículo máximo | 30885 lb |
| Vertedera Presión descendente de la hoja: peso bruto del vehículo base | 7756 kg |
| Vertedera Presión descendente de la hoja: peso bruto del vehículo base | 17100 lb |
| Vertedera Presión descendente de la hoja: peso bruto del vehículo máximo | 14812 kg |
| Vertedera Presión descendente de la hoja: peso bruto del vehículo máximo | 32654 lb |
| Alcance de la cuchilla Cambio central del círculo: derecho | 728 mm |
| Alcance de la cuchilla Cambio central del círculo: derecho | 28.7 pulg |
| Alcance de la cuchilla Cambio central del círculo: izquierdo | 695 mm |
| Alcance de la cuchilla Cambio central del círculo: izquierdo | 27.4 pulg |
| Alcance de la cuchilla Desplazamiento lateral de la vertedera: derecha | 950 mm |
| Alcance de la cuchilla Desplazamiento lateral de la vertedera: derecha | 37.4 pulg |
| Alcance de la cuchilla Desplazamiento lateral de la vertedera: izquierda | 820 mm |
| Alcance de la cuchilla Desplazamiento lateral de la vertedera: izquierda | 32.3 pulg |
| Alcance de la cuchilla Ángulo máximo de posición de la hoja | 90° |
| Alcance de la cuchilla Gama de la punta de la hoja: hacia delante | 40° |
| Alcance de la cuchilla Gama de la punta de la hoja: hacia atrás | 5° |
| Alcance de la cuchilla Alcance máximo del resalto fuera de los neumáticos: derecha | 2278 mm |
| Alcance de la cuchilla Alcance máximo del resalto fuera de los neumáticos: derecha | 89.7 pulg |
| Alcance de la cuchilla Alcance máximo del resalto fuera de los neumáticos: izquierda | 2090 mm |
| Alcance de la cuchilla Alcance máximo del resalto fuera de los neumáticos: izquierda | 82.3 pulg |
| Blade Range Levantamiento máximo sobre el suelo | 452 mm |
| Blade Range Levantamiento máximo sobre el suelo | 17.8 pulg |
| Blade Range Profundidad máxima de corte | 750 mm |
| Blade Range Profundidad máxima de corte | 29.5 pulg |
| Desgarrador Separación del soporte del vástago del desgarrador | 533 mm |
| Desgarrador Separación del soporte del vástago del desgarrador | 21 pulg |
| Desgarrador Profundidad de desgarramiento: máxima | 428 mm |
| Desgarrador Profundidad de desgarramiento: máxima | 16.8 pulg |
| Desgarrador Soportes del vástago del desgarrador | 5 |
| Desgarrador Fuerza de penetración | 9472 kg |
| Desgarrador Fuerza de penetración | 20883 lb |
| Desgarrador Fuerza de dislocación | 8555 kg |
| Desgarrador Fuerza de dislocación | 18861 lb |
| Desgarrador Aumento de la longitud de la máquina, viga elevada | 919 mm |
| Desgarrador Aumento de la longitud de la máquina, viga elevada | 36.2 pulg |
| Escarificador Recto intermedio: profundidad de escarificación máxima | 317 mm |
| Escarificador Recto intermedio: profundidad de escarificación máxima | 12.5 pulg |
| Escarificador Tipo V medio: profundidad máxima de escarificación | 292 mm |
| Escarificador Tipo V medio: profundidad máxima de escarificación | 11.5 pulg |
| Escarificador Tipo V delantero de 5 u 11 dientes: soportes del vástago del escarificador | 5/11 |
| Escarificador Tipo V medio: separación del soporte del vástago del escarificador | 116 mm |
| Escarificador Tipo V medio: separación del soporte del vástago del escarificador | 4.6 pulg |
| Escarificador Recto intermedio: separación del soporte del vástago del escarificador | 111 mm |
| Escarificador Recto intermedio: separación del soporte del vástago del escarificador | 4.4 pulg |
| Escarificador Tipo V delantero de 5 u 11 dientes: separación de soportes del vástago del escarificador | 116 mm |
| Escarificador Tipo V delantero de 5 u 11 dientes: separación de soportes del vástago del escarificador | 4.6 pulg |
| Escarificador Tipo V delantero de 5 u 11 dientes: profundidad máxima de escarificación | 467 mm |
| Escarificador Tipo V delantero de 5 u 11 dientes: profundidad máxima de escarificación | 18.4 pulg |
| Escarificador Tipo V medio: soportes del vástago del escarificador | 11 |
| Escarificador Trasero: profundidad máxima de escarificación | 266 mm |
| Escarificador Trasero: profundidad máxima de escarificación | 10.5 pulg |
| Escarificador Recto medio: soportes del vástago del escarificador | 17 |
| Escarificador Recto intermedio: ancho de trabajo | 1800 mm |
| Escarificador Recto intermedio: ancho de trabajo | 71 pulg |
| Escarificador Tipo V delantero de 5 u 11 dientes: ancho de trabajo | 1205 mm |
| Escarificador Tipo V delantero de 5 u 11 dientes: ancho de trabajo | 47.4 pulg |
| Escarificador Tipo V medio: ancho de trabajo | 1184 mm |
| Escarificador Tipo V medio: ancho de trabajo | 46.6 pulg |
| Escarificador Trasero: ancho de trabajo | 2300 mm |
| Escarificador Trasero: ancho de trabajo | 91 pulg |
| Escarificador Trasero: soportes del vástago del escarificador | 9 |
| Escarificador Trasero: separación del soporte del vástago del escarificador | 267 mm |
| Escarificador Trasero: separación del soporte del vástago del escarificador | 10.5 pulg |
| Pesos Peso bruto del vehículo: máximo; eje delantero | 8382 kg |
| Pesos Peso bruto del vehículo: máximo; eje delantero | 18478 lb |
| Pesos Peso bruto del vehículo: máximo; eje trasero | 15565 kg |
| Pesos Peso bruto del vehículo: máximo; eje trasero | 34317 lb |
| Pesos Peso bruto del vehículo: base; eje delantero | 4389 kg |
| Pesos Peso bruto del vehículo: base; eje delantero | 9677 lb |
| Pesos Peso bruto del vehículo: base; eje trasero | 11514 kg |
| Pesos Peso bruto del vehículo: base; eje trasero | 25383 lb |
| Pesos Peso bruto del vehículo: máximo; total | 23947 kg |
| Pesos Peso bruto del vehículo: máximo; total | 52795 lb |
| Pesos Peso bruto del vehículo: base; total | 15903 kg |
| Pesos Peso bruto del vehículo: base; total | 35060 lb |
| Dimensiones Altura: parte superior de la cabina | 3293 mm |
| Dimensiones Altura: parte superior de la cabina | 129.6 pulg |
| Dimensiones Longitud: desde el contrapeso hasta el desgarrador | 10144 mm |
| Dimensiones Longitud: desde el contrapeso hasta el desgarrador | 399.4 pulg |
| Dimensiones Ancho: neumáticos delanteros exteriores | 2493 mm |
| Dimensiones Ancho: neumáticos delanteros exteriores | 98.1 pulg |
| Dimensiones Longitud: desde el eje delantero hasta el tándem medio | 6121 mm |
| Dimensiones Longitud: desde el eje delantero hasta el tándem medio | 241 pulg |
| Dimensiones Longitud: desde el neumático delantero hasta la parte trasera de la máquina | 8713 mm |
| Dimensiones Longitud: desde el neumático delantero hasta la parte trasera de la máquina | 343 pulg |
| Dimensiones Longitud: desde el eje delantero hasta la vertedera | 2609 mm |
| Dimensiones Longitud: desde el eje delantero hasta la vertedera | 102.7 pulg |
| Dimensiones Longitud: entre ejes en tándem | 1523 mm |
| Dimensiones Longitud: entre ejes en tándem | 60 pulg |
| Dimensiones Ancho: neumáticos traseros exteriores | 2493 mm |
| Dimensiones Ancho: neumáticos traseros exteriores | 98.1 pulg |
| Dimensiones Ancho: líneas centrales de los neumáticos | 2127 mm |
| Dimensiones Ancho: líneas centrales de los neumáticos | 83.7 pulg |
| Dimensiones Altura: centro del eje delantero | 600 mm |
| Dimensiones Altura: centro del eje delantero | 23.6 pulg |
| Dimensiones Altura: hasta el tubo de escape vertical | 3124 mm |
| Dimensiones Altura: hasta el tubo de escape vertical | 123 pulg |
| Dimensiones Altura: parte superior de los cilindros | 3040 mm |
| Dimensiones Altura: parte superior de los cilindros | 119.7 pulg |
| Dimensiones Espacio libre sobre el suelo: eje trasero | 341 mm |
| Dimensiones Espacio libre sobre el suelo: eje trasero | 13.4 pulg |
| Normas Dirección | ISO 5010 |
| Normas Frenos | ISO 3450 |
| Normas Ruido | ISO 6394 / ISO 6395 |
| Normas ROPS/FOPS | ISO 3471 / ISO 3499 |
