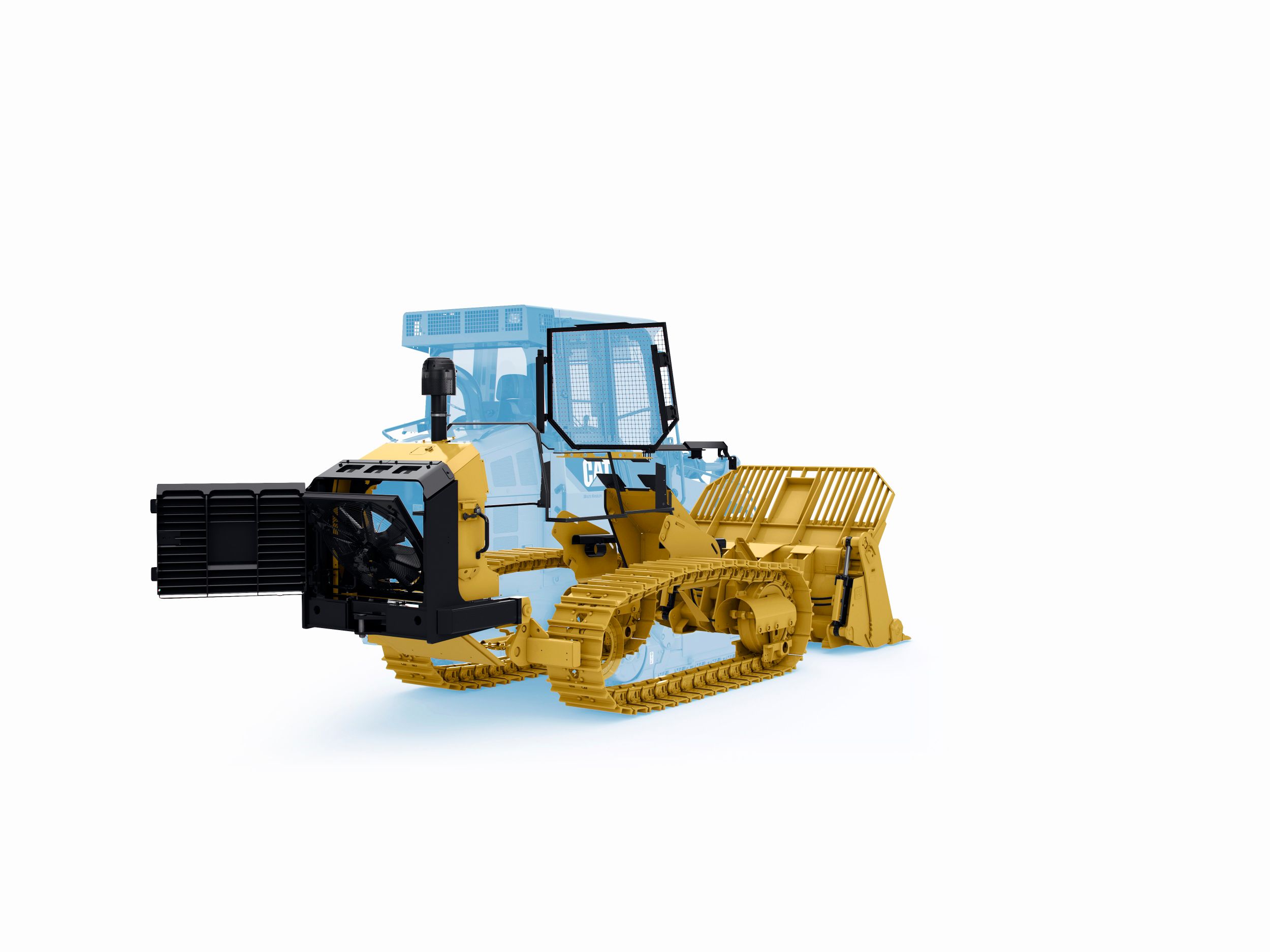

963K

Cargadores de cadenas medianos
963k-2015-tier-4-finalstage-iv-eu-hr-nacd-turkey
963k-2015-tier-4-finalstage-iv-eu-hr-nacd-turkey
963k-2015-tier-4-finalstage-iv-eu-hr-nacd-turkey
963k-2015-tier-4-finalstage-iv-eu-hr-nacd-turkey
963k-2015-tier-4-finalstage-iv-eu-hr-nacd-turkey
963k-2015-tier-4-finalstage-iv-eu-hr-nacd-turkey
963k-2015-tier-4-finalstage-iv-eu-hr-nacd-turkey
963k-2015-tier-4-finalstage-iv-eu-hr-nacd-turkey
963k-2015-tier-4-finalstage-iv-eu-hr-nacd-turkey
963k-2015-tier-4-finalstage-iv-eu-hr-nacd-turkey
963k-2015-tier-4-finalstage-iv-eu-hr-nacd-turkey
Videos

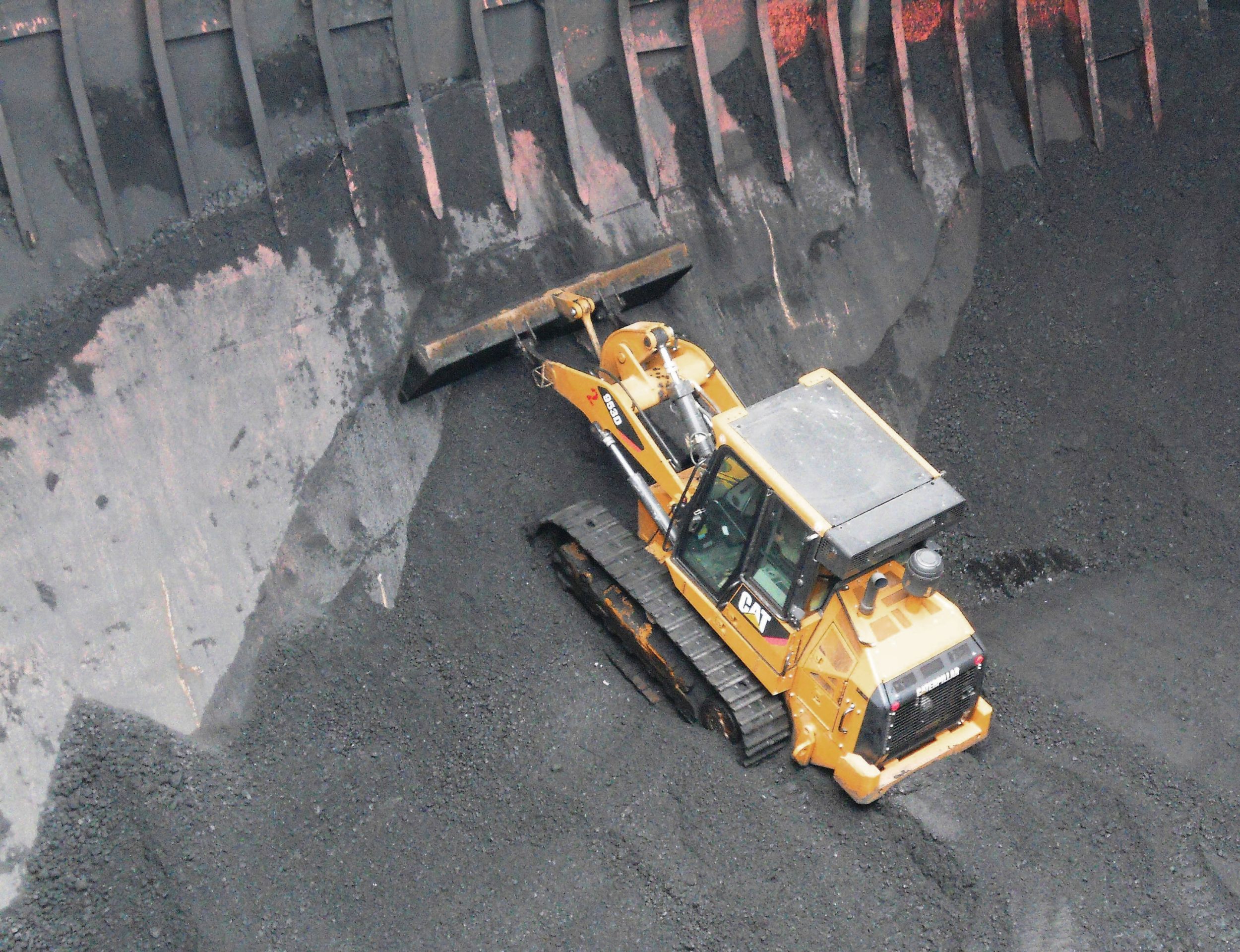

Palas de cadenas Cat en servicio
COTIZAR RÁPIDO
Información general

Ahorre costes y tiempo de transporte con una máquina capaz de realizar una gran variedad de tareas: limpieza de terrenos, excavación, nivelación, carga de dúmperes, trabajos en pendientes y mucho más. Con las palas de cadenas, se consigue una menor presión sobre el suelo y una mejor tracción para que pueda empezar antes y trabajar más tiempo que con otras máquinas en suelos blandos. Las palas de cadenas Cat® le ofrecen todo esto, además de mejorar el rendimiento y la eficiencia del combustible.

Especificaciones
Unidades
Dimensiones Nota * Con cucharón de uso general y dientes de servicio adicional.
Motor Potencia al volante 144 kW
Motor Potencia al volante 193 HP
Motor Modelo de motor C7.1 ACERT Cat
Motor Potencia neta: ISO 9249/SAE J1349 144 kW
Motor Potencia neta: ISO 9249/SAE J1349 193 HP

Ahorre costes y tiempo de transporte con una máquina resistente capaz de realizar una gran variedad de tareas: limpieza de terrenos, excavación, nivelación, carga de dúmperes, trabajos en pendientes y mucho más. Los tractores de oruga ofrecen una menor presión sobre el suelo y una mejor tracción para que pueda iniciar el trabajo antes y trabajar más tiempo que con otras máquinas en suelos blandos. Las configuraciones específicas de manipulador de residuos, para estiba de buques y para acerías parciales son capaces de afrontar las aplicaciones más exigentes. Esta nueva generación de palas de cadenas Cat® ofrece todo este valor y, además, un mejor rendimiento y una eficiencia del combustible superior.
Para obtener las especificaciones y configuraciones completas de la máquina, consulte a su distribuidor Cat o visite www.cat.com.

Dimensiones
Nota * Con cucharón de uso general y dientes de servicio adicional.
Alcance a la altura máxima de levantamiento y descarga a 45º* 1.373 mm
Alcance a la altura máxima de levantamiento y descarga a 45º* 54 in
Altura de la máquina: parte superior de la cabina 3.325 mm
Altura de la máquina: parte superior de la cabina 130.9 in
Altura del cucharón: posición de acarreo 457 mm
Altura del cucharón: posición de acarreo 18 in
Altura total de la máquina: cucharón completamente levantado 5.402 mm
Altura total de la máquina: cucharón completamente levantado 212.7 in
Altura: parte superior del tubo de escape vertical 2.94 mm
Altura: parte superior del tubo de escape vertical 115.7 in
Altura: pasador de articulación del cucharón 3.94 mm
Altura: pasador de articulación del cucharón 155.1 in
Ancho total de la máquina sin cucharón: con cadenas estándar: zapatas de 550 mm (21,6") 2.4 mm
Ancho total de la máquina sin cucharón: con cadenas estándar: zapatas de 550 mm (21,6") 94.5 in
Espacio libre a altura máxima de levantamiento y descarga a 45º* 2.915 mm
Espacio libre a altura máxima de levantamiento y descarga a 45º* 114.8 in
Espacio libre sobre el suelo 471 mm
Espacio libre sobre el suelo 18.5 in
Inclinación hacia atrás o descarga máximas: completamente levantado 52°/53°
Inclinación máxima hacia atrás: posición de acarreo y a nivel del suelo 43°/50°
Longitud total de la máquina* 7.001 mm
Longitud total de la máquina* 275.6 in
Profundidad de excavación* 138 mm
Profundidad de excavación* 5.4 in
Ángulo de aproximación de la posición de acarreo 15°
Ángulo de nivelación 63°
Ángulo de rampa 29°
Altura de la máquina hasta la parte superior de la cabina 3.325 mm
Altura de la máquina hasta la parte superior de la cabina 130.9 in
Altura del cucharón en la posición de acarreo 457 mm
Altura del cucharón en la posición de acarreo 18 in
Altura hasta el pasador de articulación del cucharón 3.94 mm
Altura hasta el pasador de articulación del cucharón 155.1 in
Altura total de la máquina, cucharón completamente levantado 5.402 mm
Altura total de la máquina, cucharón completamente levantado 212.7 in
Ancho total de la máquina/sin cucharón/con cadenas estándar: zapatas de 550 mm (21,6") 2.4 mm
Ancho total de la máquina/sin cucharón/con cadenas estándar: zapatas de 550 mm (21,6") 94.5 in
Inclinación hacia atrás o descarga máximas, completamente levantado 52°/53°
Inclinación máxima hacia atrás en la posición de acarreo y a nivel del suelo 43°/50°
Altura hasta la parte superior del tubo de escape 2.94 mm
Altura hasta la parte superior del tubo de escape 115.7 in
Altura de la máquina - Parte superior de la cabina 3325 mm
Altura de la máquina - Parte superior de la cabina 130.9 in
Altura - Parte superior del tubo de escape 2940 mm
Altura - Parte superior del tubo de escape 115.7 in
Altura total de la máquina - Cucharón completamente elevado 5402 mm
Altura total de la máquina - Cucharón completamente elevado 212.7 in
Anchura total de la máquina sin cucharón: Con cadenas estándar - zapatas de 550 mm (21,6 pulg) 2400 mm
Anchura total de la máquina sin cucharón: Con cadenas estándar - zapatas de 550 mm (21,6 pulg) 94.5 in
Ancho total de la máquina sin cucharón: Con cadenas estándar: zapatas de 550 mm (21,6") 2400 mm
Ancho total de la máquina sin cucharón: Con cadenas estándar: zapatas de 550 mm (21,6") 94.5 in
Longitud total de la máquina* 275.6 pulg
Altura de la máquina: parte superior de la cabina 130.9 pulg
Altura: parte superior del tubo de escape vertical 115.7 pulg
Altura total de la máquina: cucharón completamente levantado 212.7 pulg
Ancho total de la máquina sin cucharón: Con cadenas estándar: zapatas de 550 mm (21,6") 94.5 pulg
Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550 mm (21,6 pulg) 2400 mm
Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550 mm (21,6 pulg) 94.5 pulg
Longitud total de la máquina* 7001 mm
Longitud total de la máquina* 275.6 pulg
Altura de la máquina: parte superior de la cabina 3325 mm
Altura de la máquina: parte superior de la cabina 130.9 pulg
Altura: parte superior del tubo de escape vertical 2940 mm
Altura: parte superior del tubo de escape vertical 115.7 pulg
Altura total de la máquina: cucharón completamente levantado 5402 mm
Altura total de la máquina: cucharón completamente levantado 212.7 pulg
Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550 mm (21,6 pulg) 2400 mm
Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550 mm (21,6 pulg) 94.5 pulg
Longitud total de la máquina* 275.6 in
Altura de la máquina: parte superior de la cabina 130.9 in
Altura: parte superior del tubo de escape vertical 115.7 in
Altura total de la máquina: cucharón completamente levantado 212.7 in
Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550 mm (21,6 pulg) 94.5 in
Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550mm (21,6pulg) 2400 mm
Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550mm (21,6pulg) 94.5 pulg
Nota *Con cucharón de uso general y dientes de servicio extraordinario.
Motor
Potencia al volante 144 kW
Potencia al volante 193 HP
Modelo de motor C7.1 ACERT Cat
Potencia neta: ISO 9249/SAE J1349 144 kW
Potencia neta: ISO 9249/SAE J1349 193 HP
Potencia neta: ISO 9249/SAE J1349 (DIN) 144 kW
Potencia neta: ISO 9249/SAE J1349 (DIN) 196 HP
Emisiones Tier 4 final de la EPA de EE.UU./Stage IV de la UE, Stage III de China para uso fuera de carretera, equivalente a Tier 3/Stage IIIA
Nota (1) En todos los motores diésel para uso fuera de carretera Tier 4 Interim y final, Stage IIIB y IV, y Tier 4 final de Corea, se debe usar solo combustible diésel de contenido ultrabajo de azufre (ULSD, Ultra Low Sulfur Diesel) con 15 ppm (mg/kg) de azufre o menos, o combustible biodiésel de hasta B20 mezclado con ULSD. El combustible B20 debe cumplir las especificaciones de ASTM D7467; la mezcla de biodiesel debe cumplir las especificaciones de biodiesel Cat, ASTM D6751 o EN 14214. Se requieren aceites Cat DEO-ULS™ o aquellos que cumplan la especificación Cat ECF-3, API CJ-4 y ACEA E9. Consulte su OMM (Operator Maintenance Manual, Manual de Mantenimiento del Operador) a fin de conocer más recomendaciones de combustible para las máquinas específicas.
Nota (2) El fluido de escape diésel (DEF) utilizado en los sistemas de reducción catalítica selectiva (SCR, Selective Catalytic Reduction) de Cat debe cumplir con los requisitos que se detallan en el estándar 22241 de la Organización Internacional de Estandarización (ISO, International Organization for Standardization).
Flywheel Power 144 kW
Flywheel Power 193 HP
Engine Model C7.1 ACERT Cat
Potencia neta: ISO 9249/SAE J1349 (DIN) 196 HP
Potencia al volante 144 kW
Potencia al volante 193 HP
Modelo de motor C7.1 ACERT Cat
Potencia neta: ISO 9249/SAE J1349 144 kW
Potencia neta: ISO 9249/SAE J1349 193 HP
Potencia neta: ISO 9249/SAE J1349 (DIN) 196 HP
Potencia neta: ISO 9249/SAE J1349 (DIN) 196 HP
Emisiones Tier 4 final de la EPA de EE.UU./Stage IV de la UE, Stage III de China para uso fuera de carretera, equivalente a Tier 3/Stage IIIA
Nota (1) En todos los motores diésel para uso fuera de carretera Tier 4 Interim y final, Stage IIIB y IV, y Tier 4 final de Corea, se debe usar solo combustible diésel de contenido ultrabajo de azufre (ULSD, Ultra Low Sulfur Diesel) con 15 ppm (mg/kg) de azufre o menos, o combustible biodiésel de hasta B20 mezclado con ULSD. El combustible B20 debe cumplir las especificaciones de ASTM D7467; la mezcla de biodiesel debe cumplir las especificaciones de biodiesel Cat, ASTM D6751 o EN 14214. Se requieren aceites Cat DEO-ULS™ o aquellos que cumplan la especificación Cat ECF-3, API CJ-4 y ACEA E9. Consulte su OMM (Operator Maintenance Manual, Manual de Mantenimiento del Operador) a fin de conocer más recomendaciones de combustible para las máquinas específicas.
Nota (2) El fluido de escape diésel (DEF) utilizado en los sistemas de reducción catalítica selectiva (SCR, Selective Catalytic Reduction) de Cat debe cumplir con los requisitos que se detallan en el estándar 22241 de la Organización Internacional de Estandarización (ISO, International Organization for Standardization).
Potencia neta - ISO 9249/SAE J1349 144 kW
Potencia neta - ISO 9249/SAE J1349 193 HP
Potencia neta - ISO 9249/SAE J1349 (DIN) 196 HP
Potencia neta - ISO 9249/SAE J1349 (DIN) 196 HP
Nota 1: Todos los motores diésel extraviales conformes con Tier 4 Interim y Final, Fase IIIB y IV y Corea Tier 4 Final tienen que funcionar exclusivamente con combustible diésel con contenido muy bajo en azufre (ULSD, Ultra-Low-Sulfur Diesel) con 15 ppm (mg/kg) de azufre o menos, o con biodiésel (hasta B20) mezclado con ULSD. Los B20 deben cumplir con la especificación ASTM D7467 (la mezcla de biodiésel existente debe cumplir con las especificaciones de biodiésel Cat ASTM D6751 o EN 14214). Se necesitan aceites Cat DEO-ULS™ o unos que cumplan con las especificaciones Cat ECF-3, API CJ-4 y ACEA E9. Consulte el manual de funcionamiento y mantenimiento (OMM) para obtener otras recomendaciones de combustible específicas para la máquina.
Nota 2: El fluido de escape diésel (DEF, Diesel Exhaust Fluid) utilizado en sistemas Cat de reducción catalítica selectiva (SCR, Selective Catalytic Reduction) debe cumplir los requisitos indicados en la norma 22241 de la Organización Internacional de Normalización (ISO).
Tren de rodaje
Cadena sobre el suelo 2.542 mm
Cadena sobre el suelo 100 in
Entrevía 1.85 mm
Entrevía 72.8 in
Altura de la garra: doble garra 42 mm
Altura de la garra: doble garra 1.65 in
Ancho de la zapata de cadena: estándar 550 mm
Ancho de la zapata de cadena: estándar 22 in
Ancho de la zapata de cadena: opcional 450 mm
Ancho de la zapata de cadena: opcional 18 in
Presión sobre el suelo (1): zapata estándar 62.9 kPa
Presión sobre el suelo (1): zapata estándar 9.1 lb/pulg²
Presión sobre el suelo (1): zapata optativa 76.9 kPa
Presión sobre el suelo (1): zapata optativa 11.1 lb/pulg²
Presión sobre el suelo: zapata estándar 62 kPa
Presión sobre el suelo: zapata estándar 9 lb/pulg²
Presión sobre el suelo: zapata opcional 75.8 kPa
Presión sobre el suelo: zapata opcional 11 lb/pulg²
Rodillos inferiores/zapatas de cadenas: cada lado Jul-38
Área de contacto sobre el suelo: zapata estándar 3.2 m²
Área de contacto sobre el suelo: zapata estándar 4.9 pulg²
Área de contacto sobre el suelo: zapata opcional 2.6 m²
Área de contacto sobre el suelo: zapata opcional 4.013 pulg²
Nota (1) La máquina está equipada con tecnología de reducción de emisiones Tier 4 final/Stage IV.
Ancho de la zapata de cadena: optativo 450 mm
Ancho de la zapata de cadena: optativo 18 in
Ancho de vía 1850 mm
Ancho de vía 72.8 in
Anchura de las zapatas de cadena - Estándar 550 mm
Anchura de las zapatas de cadena - Estándar 22 in
Anchura de las zapatas de cadena - Opcional 450 mm
Anchura de las zapatas de cadena - Opcional 18 in
Superficie en contacto con el suelo - Zapata estándar 3.2 m²
Superficie en contacto con el suelo - Zapata estándar 4900 pulg²
Superficie en contacto con el suelo - Zapata opcional 2.6 m²
Superficie en contacto con el suelo - Zapata opcional 4013 pulg²
Presión sobre el suelo (1) - Zapata estándar 62.9 kPa
Presión sobre el suelo (1) - Zapata estándar 9.1 lb/pulg²
Presión sobre el suelo (1) - Zapata opcional 76.9 kPa
Presión sobre el suelo (1) - Zapata opcional 11.1 lb/pulg²
Presión sobre el suelo - Zapata estándar 62 kPa
Presión sobre el suelo - Zapata estándar 9 lb/pulg²
Presión sobre el suelo - Zapata opcional 75.8 kPa
Presión sobre el suelo - Zapata opcional 11 lb/pulg²
Área de contacto sobre el suelo: zapata estándar 4900 in²
Área de contacto sobre el suelo: zapata opcional 4013 in²
Presión sobre el suelo (1) - Zapata estándar 9.1 psi
Presión sobre el suelo (1) - Zapata opcional 11.1 psi
Presión sobre el suelo: zapata estándar 9 psi
Presión sobre el suelo: zapata opcional 11 psi
Entrevía 72.8 pulg
Ancho de la zapata de cadena: estándar 22 pulg
Ancho de la zapata de cadena: opcional 18 pulg
Cadena sobre el suelo 100 pulg
Entrevía de cadena 1850 mm
Entrevía de cadena 72.8 pulg
Entrevía de cadena 72.8 in
Capacidades de llenado de servicio
Tanque de combustible 320 l
Tanque de combustible 84.5 gal EE.UU.
Nota (1) La máquina está equipada con tecnología de reducción de emisiones Tier 4 final/Stage IV.
Tanque de DEF (1) 16 l
Tanque de DEF (1) 4.22 gal EE.UU.
Depósito de combustible 320 l
Depósito de combustible 84.5 gal EE.UU.
Depósito de DEF (1) 16 l
Depósito de DEF (1) 4.22 gal EE.UU.
Tanque de combustible 84.5 gal (US)
Depósito de DEF (1) 4.22 gal (US)
Tanque de combustible 84.5 gal (EE.UU.)
Depósito de DEF (1) 4.22 gal (EE.UU.)
Pesos
Peso en orden de trabajo 20.021 kg
Peso en orden de trabajo 44.138 lb
Nota (1) La máquina está equipada con tecnología de reducción de emisiones Tier 4 final/Stage IV.
Peso en orden de trabajo (1) 20.308 kg
Peso en orden de trabajo (1) 44.771 lb
Peso de funcionamiento 20021 kg
Peso de funcionamiento 44138 lb
Peso de funcionamiento (1) 20308 kg
Peso de funcionamiento (1) 44771 lb
Cucharones
Ancho: uso general 2.612 mm
Ancho: uso general 102.8 in
Capacidad: serie Performance 2.8 m³
Capacidad: serie Performance 3.7 yd³
Capacidad: uso general 2.5 m³
Capacidad: uso general 3.2 yd³
Capacidad: uso múltiple 2 m³
Capacidad: uso múltiple 2.6 yd³
Ancho: serie Performance 2.712 mm
Ancho: serie Performance 106.8 in
Ancho: uso múltiple 2.575 mm
Ancho: uso múltiple 101.3 in
Capacidad: Serie Performance 2.8 m³
Capacidad: Serie Performance 3.7 yd³
Capacidad - Uso general 2.5 m³
Capacidad - Uso general 3.2 yd³
Capacidad - Uso múltiple 2 m³
Capacidad - Uso múltiple 2.6 yd³
Capacidad - Performance Series 2.8 m³
Capacidad - Performance Series 3.7 yd³
Anchura: de uso general 2612 mm
Anchura: de uso general 102.8 in
Anchura: de uso múltiple 2575 mm
Anchura: de uso múltiple 101.3 in
Anchura - Performance Series 2712 mm
Anchura - Performance Series 106.8 in
Ancho: uso general 102.8 pulg
Ancho: uso múltiple 101.3 pulg
Ancho: serie Performance 106.8 pulg
Sistema de aire acondicionado
Aire acondicionado El sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,1 kg de refrigerante que tiene un equivalente de CO2 de 1.573 toneladas métricas.
Engine
Flywheel Power 144 kW
Flywheel Power 193 HP
Engine Model C7.1 ACERT Cat
Modelo de motor Cat C7.1
Emisiones Tier 4 Final de la EPA de EE. UU./Fase IV de la UE, fase III de China para motores extraviales, equivalente a Tier 3/Fase IIIA
Nota (1) Todos los motores diésel extraviales conformes con Tier 4 Interim y Final, Fase IIIB y IV y Corea Tier 4 Final tienen que funcionar exclusivamente con combustible diésel con contenido muy bajo en azufre (ULSD, Ultra-Low-Sulfur Diesel) con 15 ppm (mg/kg) de azufre o menos, o con biodiésel (hasta B20) mezclado con ULSD. Los B20 deben cumplir con la especificación ASTM D7467 (la mezcla de biodiésel existente debe cumplir con las especificaciones de biodiésel Cat ASTM D6751 o EN 14214). Se necesitan aceites Cat DEO-ULS™ o unos que cumplan con las especificaciones Cat ECF-3, API CJ-4 y ACEA E9. Consulte el manual de funcionamiento y mantenimiento (OMM) para obtener otras recomendaciones de combustible específicas para la máquina.
Nota (2) El fluido de escape diésel (DEF, Diesel Exhaust Fluid) utilizado en sistemas Cat de reducción catalítica selectiva (SCR, Selective Catalytic Reduction) debe cumplir los requisitos indicados en la norma 22241 de la Organización Internacional de Normalización (ISO).
Service Refill Capacities
Fuel Tank 320 l
Fuel Tank 84.5 gal EE.UU.
Tanque de combustible 320 l
Tanque de combustible 84.5 gal EE.UU.
Tanque de combustible 84.5 gal (EE.UU.)
Tanque de combustible 84.5 gal (US)
Weights
Operating Weight 20.021 kg
Operating Weight 44.138 lb
Peso en orden de trabajo 20021 kg
Peso en orden de trabajo 44138 lb
Note (1) Máquina equipada con tecnología de reducción de emisiones conforme con Tier 4 Final/Fase IV.
Dimensión
Altura hasta la parte superior del tubo de escape 2.94 mm
Altura hasta la parte superior del tubo de escape 115.7 in
Undercarriage
Entrevía 1.85 mm
Entrevía 72.8 in
Track Gauge 1850 mm
Track Gauge 72.8 in
Cadena sobre el suelo 2542 mm
Cadena sobre el suelo 100 in
Dimensions
Espacio libre sobre el suelo 471 mm
Espacio libre sobre el suelo 18.5 in
Nota *Con cucharón de uso general y dientes de servicio extraordinario.
Ancho total de la máquina/sin cucharón/con cadenas estándar: zapatas de 550 mm (21,6") 2.4 mm
Ancho total de la máquina/sin cucharón/con cadenas estándar: zapatas de 550 mm (21,6") 94.5 in
INFORMACIÓN DETALLADA

Ahorre costes y tiempo de transporte con una máquina resistente capaz de realizar una gran variedad de tareas: limpieza de terrenos, excavación, nivelación, carga de dúmperes, trabajos en pendientes y mucho más. Los tractores de oruga ofrecen una menor presión sobre el suelo y una mejor tracción para que pueda iniciar el trabajo antes y trabajar más tiempo que con otras máquinas en suelos blandos. Las configuraciones específicas de manipulador de residuos, para estiba de buques y para acerías parciales son capaces de afrontar las aplicaciones más exigentes. Esta nueva generación de palas de cadenas Cat® ofrece todo este valor y, además, un mejor rendimiento y una eficiencia del combustible superior.
Para obtener las especificaciones y configuraciones completas de la máquina, consulte a su distribuidor Cat o visite www.cat.com.

Dimensiones Nota * Con cucharón de uso general y dientes de servicio adicional.
Motor Potencia al volante 144 kW
Motor Potencia al volante 193 HP
Motor Modelo de motor C7.1 ACERT Cat
Motor Potencia neta: ISO 9249/SAE J1349 144 kW
Motor Potencia neta: ISO 9249/SAE J1349 193 HP
Motor Potencia neta: ISO 9249/SAE J1349 (DIN) 144 kW
Motor Potencia neta: ISO 9249/SAE J1349 (DIN) 196 HP
Tren de rodaje Cadena sobre el suelo 2.542 mm
Tren de rodaje Cadena sobre el suelo 100 in
Tren de rodaje Entrevía 1.85 mm
Tren de rodaje Entrevía 72.8 in
Tren de rodaje Altura de la garra: doble garra 42 mm
Tren de rodaje Altura de la garra: doble garra 1.65 in
Tren de rodaje Ancho de la zapata de cadena: estándar 550 mm
Tren de rodaje Ancho de la zapata de cadena: estándar 22 in
Tren de rodaje Ancho de la zapata de cadena: opcional 450 mm
Tren de rodaje Ancho de la zapata de cadena: opcional 18 in
Tren de rodaje Presión sobre el suelo (1): zapata estándar 62.9 kPa
Tren de rodaje Presión sobre el suelo (1): zapata estándar 9.1 lb/pulg²
Tren de rodaje Presión sobre el suelo (1): zapata optativa 76.9 kPa
Tren de rodaje Presión sobre el suelo (1): zapata optativa 11.1 lb/pulg²
Tren de rodaje Presión sobre el suelo: zapata estándar 62 kPa
Tren de rodaje Presión sobre el suelo: zapata estándar 9 lb/pulg²
Tren de rodaje Presión sobre el suelo: zapata opcional 75.8 kPa
Tren de rodaje Presión sobre el suelo: zapata opcional 11 lb/pulg²
Tren de rodaje Rodillos inferiores/zapatas de cadenas: cada lado Jul-38
Tren de rodaje Área de contacto sobre el suelo: zapata estándar 3.2 m²
Tren de rodaje Área de contacto sobre el suelo: zapata estándar 4.9 pulg²
Tren de rodaje Área de contacto sobre el suelo: zapata opcional 2.6 m²
Tren de rodaje Área de contacto sobre el suelo: zapata opcional 4.013 pulg²
Capacidades de llenado de servicio Tanque de combustible 320 l
Capacidades de llenado de servicio Tanque de combustible 84.5 gal EE.UU.
Pesos Peso en orden de trabajo 20.021 kg
Pesos Peso en orden de trabajo 44.138 lb
Cucharones Ancho: uso general 2.612 mm
Cucharones Ancho: uso general 102.8 in
Cucharones Capacidad: serie Performance 2.8 m³
Cucharones Capacidad: serie Performance 3.7 yd³
Cucharones Capacidad: uso general 2.5 m³
Cucharones Capacidad: uso general 3.2 yd³
Cucharones Capacidad: uso múltiple 2 m³
Cucharones Capacidad: uso múltiple 2.6 yd³
Capacidades de llenado de servicio Nota (1) La máquina está equipada con tecnología de reducción de emisiones Tier 4 final/Stage IV.
Capacidades de llenado de servicio Tanque de DEF (1) 16 l
Capacidades de llenado de servicio Tanque de DEF (1) 4.22 gal EE.UU.
Cucharones Ancho: serie Performance 2.712 mm
Cucharones Ancho: serie Performance 106.8 in
Cucharones Ancho: uso múltiple 2.575 mm
Cucharones Ancho: uso múltiple 101.3 in
Dimensiones Alcance a la altura máxima de levantamiento y descarga a 45º* 1.373 mm
Dimensiones Alcance a la altura máxima de levantamiento y descarga a 45º* 54 in
Dimensiones Altura de la máquina: parte superior de la cabina 3.325 mm
Dimensiones Altura de la máquina: parte superior de la cabina 130.9 in
Dimensiones Altura del cucharón: posición de acarreo 457 mm
Dimensiones Altura del cucharón: posición de acarreo 18 in
Dimensiones Altura total de la máquina: cucharón completamente levantado 5.402 mm
Dimensiones Altura total de la máquina: cucharón completamente levantado 212.7 in
Dimensiones Altura: parte superior del tubo de escape vertical 2.94 mm
Dimensiones Altura: parte superior del tubo de escape vertical 115.7 in
Dimensiones Altura: pasador de articulación del cucharón 3.94 mm
Dimensiones Altura: pasador de articulación del cucharón 155.1 in
Dimensiones Ancho total de la máquina sin cucharón: con cadenas estándar: zapatas de 550 mm (21,6") 2.4 mm
Dimensiones Ancho total de la máquina sin cucharón: con cadenas estándar: zapatas de 550 mm (21,6") 94.5 in
Dimensiones Espacio libre a altura máxima de levantamiento y descarga a 45º* 2.915 mm
Dimensiones Espacio libre a altura máxima de levantamiento y descarga a 45º* 114.8 in
Dimensiones Espacio libre sobre el suelo 471 mm
Dimensiones Espacio libre sobre el suelo 18.5 in
Dimensiones Inclinación hacia atrás o descarga máximas: completamente levantado 52°/53°
Dimensiones Inclinación máxima hacia atrás: posición de acarreo y a nivel del suelo 43°/50°
Dimensiones Longitud total de la máquina* 7.001 mm
Dimensiones Longitud total de la máquina* 275.6 in
Dimensiones Profundidad de excavación* 138 mm
Dimensiones Profundidad de excavación* 5.4 in
Dimensiones Ángulo de aproximación de la posición de acarreo 15°
Dimensiones Ángulo de nivelación 63°
Dimensiones Ángulo de rampa 29°
Motor Emisiones Tier 4 final de la EPA de EE.UU./Stage IV de la UE, Stage III de China para uso fuera de carretera, equivalente a Tier 3/Stage IIIA
Motor Nota (1) En todos los motores diésel para uso fuera de carretera Tier 4 Interim y final, Stage IIIB y IV, y Tier 4 final de Corea, se debe usar solo combustible diésel de contenido ultrabajo de azufre (ULSD, Ultra Low Sulfur Diesel) con 15 ppm (mg/kg) de azufre o menos, o combustible biodiésel de hasta B20 mezclado con ULSD. El combustible B20 debe cumplir las especificaciones de ASTM D7467; la mezcla de biodiesel debe cumplir las especificaciones de biodiesel Cat, ASTM D6751 o EN 14214. Se requieren aceites Cat DEO-ULS™ o aquellos que cumplan la especificación Cat ECF-3, API CJ-4 y ACEA E9. Consulte su OMM (Operator Maintenance Manual, Manual de Mantenimiento del Operador) a fin de conocer más recomendaciones de combustible para las máquinas específicas.
Motor Nota (2) El fluido de escape diésel (DEF) utilizado en los sistemas de reducción catalítica selectiva (SCR, Selective Catalytic Reduction) de Cat debe cumplir con los requisitos que se detallan en el estándar 22241 de la Organización Internacional de Estandarización (ISO, International Organization for Standardization).
Pesos Nota (1) La máquina está equipada con tecnología de reducción de emisiones Tier 4 final/Stage IV.
Pesos Peso en orden de trabajo (1) 20.308 kg
Pesos Peso en orden de trabajo (1) 44.771 lb
Sistema de aire acondicionado Aire acondicionado El sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,1 kg de refrigerante que tiene un equivalente de CO2 de 1.573 toneladas métricas.
Tren de rodaje Nota (1) La máquina está equipada con tecnología de reducción de emisiones Tier 4 final/Stage IV.
Engine Flywheel Power 144 kW
Engine Flywheel Power 193 HP
Engine Engine Model C7.1 ACERT Cat
Tren de rodaje Ancho de la zapata de cadena: optativo 450 mm
Tren de rodaje Ancho de la zapata de cadena: optativo 18 in
Service Refill Capacities Fuel Tank 320 l
Service Refill Capacities Fuel Tank 84.5 gal EE.UU.
Weights Operating Weight 20.021 kg
Weights Operating Weight 44.138 lb
Cucharones Capacidad: Serie Performance 2.8 m³
Cucharones Capacidad: Serie Performance 3.7 yd³
Dimensiones Altura de la máquina hasta la parte superior de la cabina 3.325 mm
Dimensiones Altura de la máquina hasta la parte superior de la cabina 130.9 in
Dimensiones Altura del cucharón en la posición de acarreo 457 mm
Dimensiones Altura del cucharón en la posición de acarreo 18 in
Dimensiones Altura hasta el pasador de articulación del cucharón 3.94 mm
Dimensiones Altura hasta el pasador de articulación del cucharón 155.1 in
Dimensiones Altura total de la máquina, cucharón completamente levantado 5.402 mm
Dimensiones Altura total de la máquina, cucharón completamente levantado 212.7 in
Dimensiones Ancho total de la máquina/sin cucharón/con cadenas estándar: zapatas de 550 mm (21,6") 2.4 mm
Dimensiones Ancho total de la máquina/sin cucharón/con cadenas estándar: zapatas de 550 mm (21,6") 94.5 in
Dimensiones Inclinación hacia atrás o descarga máximas, completamente levantado 52°/53°
Dimensiones Inclinación máxima hacia atrás en la posición de acarreo y a nivel del suelo 43°/50°
Dimensión Altura hasta la parte superior del tubo de escape 2.94 mm
Dimensión Altura hasta la parte superior del tubo de escape 115.7 in
Motor Flywheel Power 144 kW
Motor Flywheel Power 193 HP
Motor Engine Model C7.1 ACERT Cat
Undercarriage Entrevía 1.85 mm
Undercarriage Entrevía 72.8 in
Dimensiones Altura hasta la parte superior del tubo de escape 2.94 mm
Dimensiones Altura hasta la parte superior del tubo de escape 115.7 in
Dimensions Espacio libre sobre el suelo 471 mm
Dimensions Espacio libre sobre el suelo 18.5 in
Ancho total de la máquina/sin cucharón/con cadenas estándar: zapatas de 550 mm (21,6") 2.4 mm
Ancho total de la máquina/sin cucharón/con cadenas estándar: zapatas de 550 mm (21,6") 94.5 in
Motor Potencia neta: ISO 9249/SAE J1349 (DIN) 196 HP
Undercarriage Track Gauge 1850 mm
Undercarriage Track Gauge 72.8 in
Undercarriage Cadena sobre el suelo 2542 mm
Undercarriage Cadena sobre el suelo 100 in
Weights Peso en orden de trabajo 20021 kg
Weights Peso en orden de trabajo 44138 lb
Service Refill Capacities Tanque de combustible 320 l
Service Refill Capacities Tanque de combustible 84.5 gal EE.UU.
Motor Potencia al volante 144 kW
Motor Potencia al volante 193 HP
Motor Modelo de motor C7.1 ACERT Cat
Motor Potencia neta: ISO 9249/SAE J1349 144 kW
Motor Potencia neta: ISO 9249/SAE J1349 193 HP
Motor Potencia neta: ISO 9249/SAE J1349 (DIN) 196 HP
Motor Potencia neta: ISO 9249/SAE J1349 (DIN) 196 HP
Motor Emisiones Tier 4 final de la EPA de EE.UU./Stage IV de la UE, Stage III de China para uso fuera de carretera, equivalente a Tier 3/Stage IIIA
Motor Nota (1) En todos los motores diésel para uso fuera de carretera Tier 4 Interim y final, Stage IIIB y IV, y Tier 4 final de Corea, se debe usar solo combustible diésel de contenido ultrabajo de azufre (ULSD, Ultra Low Sulfur Diesel) con 15 ppm (mg/kg) de azufre o menos, o combustible biodiésel de hasta B20 mezclado con ULSD. El combustible B20 debe cumplir las especificaciones de ASTM D7467; la mezcla de biodiesel debe cumplir las especificaciones de biodiesel Cat, ASTM D6751 o EN 14214. Se requieren aceites Cat DEO-ULS™ o aquellos que cumplan la especificación Cat ECF-3, API CJ-4 y ACEA E9. Consulte su OMM (Operator Maintenance Manual, Manual de Mantenimiento del Operador) a fin de conocer más recomendaciones de combustible para las máquinas específicas.
Motor Nota (2) El fluido de escape diésel (DEF) utilizado en los sistemas de reducción catalítica selectiva (SCR, Selective Catalytic Reduction) de Cat debe cumplir con los requisitos que se detallan en el estándar 22241 de la Organización Internacional de Estandarización (ISO, International Organization for Standardization).
Motor Potencia neta - ISO 9249/SAE J1349 144 kW
Motor Potencia neta - ISO 9249/SAE J1349 193 HP
Motor Potencia neta - ISO 9249/SAE J1349 (DIN) 196 HP
Motor Potencia neta - ISO 9249/SAE J1349 (DIN) 196 HP
Motor Nota 1: Todos los motores diésel extraviales conformes con Tier 4 Interim y Final, Fase IIIB y IV y Corea Tier 4 Final tienen que funcionar exclusivamente con combustible diésel con contenido muy bajo en azufre (ULSD, Ultra-Low-Sulfur Diesel) con 15 ppm (mg/kg) de azufre o menos, o con biodiésel (hasta B20) mezclado con ULSD. Los B20 deben cumplir con la especificación ASTM D7467 (la mezcla de biodiésel existente debe cumplir con las especificaciones de biodiésel Cat ASTM D6751 o EN 14214). Se necesitan aceites Cat DEO-ULS™ o unos que cumplan con las especificaciones Cat ECF-3, API CJ-4 y ACEA E9. Consulte el manual de funcionamiento y mantenimiento (OMM) para obtener otras recomendaciones de combustible específicas para la máquina.
Motor Nota 2: El fluido de escape diésel (DEF, Diesel Exhaust Fluid) utilizado en sistemas Cat de reducción catalítica selectiva (SCR, Selective Catalytic Reduction) debe cumplir los requisitos indicados en la norma 22241 de la Organización Internacional de Normalización (ISO).
Pesos Peso de funcionamiento 20021 kg
Pesos Peso de funcionamiento 44138 lb
Pesos Peso de funcionamiento (1) 20308 kg
Pesos Peso de funcionamiento (1) 44771 lb
Capacidades de llenado de servicio Depósito de combustible 320 l
Capacidades de llenado de servicio Depósito de combustible 84.5 gal EE.UU.
Capacidades de llenado de servicio Depósito de DEF (1) 16 l
Capacidades de llenado de servicio Depósito de DEF (1) 4.22 gal EE.UU.
Dimensiones Altura de la máquina - Parte superior de la cabina 3325 mm
Dimensiones Altura de la máquina - Parte superior de la cabina 130.9 in
Dimensiones Altura - Parte superior del tubo de escape 2940 mm
Dimensiones Altura - Parte superior del tubo de escape 115.7 in
Dimensiones Altura total de la máquina - Cucharón completamente elevado 5402 mm
Dimensiones Altura total de la máquina - Cucharón completamente elevado 212.7 in
Dimensiones Anchura total de la máquina sin cucharón: Con cadenas estándar - zapatas de 550 mm (21,6 pulg) 2400 mm
Dimensiones Anchura total de la máquina sin cucharón: Con cadenas estándar - zapatas de 550 mm (21,6 pulg) 94.5 in
Tren de rodaje Ancho de vía 1850 mm
Tren de rodaje Ancho de vía 72.8 in
Tren de rodaje Anchura de las zapatas de cadena - Estándar 550 mm
Tren de rodaje Anchura de las zapatas de cadena - Estándar 22 in
Tren de rodaje Anchura de las zapatas de cadena - Opcional 450 mm
Tren de rodaje Anchura de las zapatas de cadena - Opcional 18 in
Tren de rodaje Superficie en contacto con el suelo - Zapata estándar 3.2 m²
Tren de rodaje Superficie en contacto con el suelo - Zapata estándar 4900 pulg²
Tren de rodaje Superficie en contacto con el suelo - Zapata opcional 2.6 m²
Tren de rodaje Superficie en contacto con el suelo - Zapata opcional 4013 pulg²
Tren de rodaje Presión sobre el suelo (1) - Zapata estándar 62.9 kPa
Tren de rodaje Presión sobre el suelo (1) - Zapata estándar 9.1 lb/pulg²
Tren de rodaje Presión sobre el suelo (1) - Zapata opcional 76.9 kPa
Tren de rodaje Presión sobre el suelo (1) - Zapata opcional 11.1 lb/pulg²
Tren de rodaje Presión sobre el suelo - Zapata estándar 62 kPa
Tren de rodaje Presión sobre el suelo - Zapata estándar 9 lb/pulg²
Tren de rodaje Presión sobre el suelo - Zapata opcional 75.8 kPa
Tren de rodaje Presión sobre el suelo - Zapata opcional 11 lb/pulg²
Cucharones Capacidad - Uso general 2.5 m³
Cucharones Capacidad - Uso general 3.2 yd³
Cucharones Capacidad - Uso múltiple 2 m³
Cucharones Capacidad - Uso múltiple 2.6 yd³
Cucharones Capacidad - Performance Series 2.8 m³
Cucharones Capacidad - Performance Series 3.7 yd³
Cucharones Anchura: de uso general 2612 mm
Cucharones Anchura: de uso general 102.8 in
Cucharones Anchura: de uso múltiple 2575 mm
Cucharones Anchura: de uso múltiple 101.3 in
Cucharones Anchura - Performance Series 2712 mm
Cucharones Anchura - Performance Series 106.8 in
Dimensiones Ancho total de la máquina sin cucharón: Con cadenas estándar: zapatas de 550 mm (21,6") 2400 mm
Dimensiones Ancho total de la máquina sin cucharón: Con cadenas estándar: zapatas de 550 mm (21,6") 94.5 in
Capacidades de llenado de servicio Tanque de combustible 84.5 gal (US)
Capacidades de llenado de servicio Depósito de DEF (1) 4.22 gal (US)
Tren de rodaje Área de contacto sobre el suelo: zapata estándar 4900 in²
Tren de rodaje Área de contacto sobre el suelo: zapata opcional 4013 in²
Tren de rodaje Presión sobre el suelo (1) - Zapata estándar 9.1 psi
Tren de rodaje Presión sobre el suelo (1) - Zapata opcional 11.1 psi
Tren de rodaje Presión sobre el suelo: zapata estándar 9 psi
Tren de rodaje Presión sobre el suelo: zapata opcional 11 psi
Capacidades de llenado de servicio Tanque de combustible 84.5 gal (EE.UU.)
Capacidades de llenado de servicio Depósito de DEF (1) 4.22 gal (EE.UU.)
Dimensiones Longitud total de la máquina* 275.6 pulg
Dimensiones Altura de la máquina: parte superior de la cabina 130.9 pulg
Dimensiones Altura: parte superior del tubo de escape vertical 115.7 pulg
Dimensiones Altura total de la máquina: cucharón completamente levantado 212.7 pulg
Dimensiones Ancho total de la máquina sin cucharón: Con cadenas estándar: zapatas de 550 mm (21,6") 94.5 pulg
Tren de rodaje Entrevía 72.8 pulg
Tren de rodaje Ancho de la zapata de cadena: estándar 22 pulg
Tren de rodaje Ancho de la zapata de cadena: opcional 18 pulg
Tren de rodaje Cadena sobre el suelo 100 pulg
Cucharones Ancho: uso general 102.8 pulg
Cucharones Ancho: uso múltiple 101.3 pulg
Cucharones Ancho: serie Performance 106.8 pulg
Engine Modelo de motor Cat C7.1
Engine Emisiones Tier 4 Final de la EPA de EE. UU./Fase IV de la UE, fase III de China para motores extraviales, equivalente a Tier 3/Fase IIIA
Engine Nota (1) Todos los motores diésel extraviales conformes con Tier 4 Interim y Final, Fase IIIB y IV y Corea Tier 4 Final tienen que funcionar exclusivamente con combustible diésel con contenido muy bajo en azufre (ULSD, Ultra-Low-Sulfur Diesel) con 15 ppm (mg/kg) de azufre o menos, o con biodiésel (hasta B20) mezclado con ULSD. Los B20 deben cumplir con la especificación ASTM D7467 (la mezcla de biodiésel existente debe cumplir con las especificaciones de biodiésel Cat ASTM D6751 o EN 14214). Se necesitan aceites Cat DEO-ULS™ o unos que cumplan con las especificaciones Cat ECF-3, API CJ-4 y ACEA E9. Consulte el manual de funcionamiento y mantenimiento (OMM) para obtener otras recomendaciones de combustible específicas para la máquina.
Engine Nota (2) El fluido de escape diésel (DEF, Diesel Exhaust Fluid) utilizado en sistemas Cat de reducción catalítica selectiva (SCR, Selective Catalytic Reduction) debe cumplir los requisitos indicados en la norma 22241 de la Organización Internacional de Normalización (ISO).
Service Refill Capacities Tanque de combustible 84.5 gal (EE.UU.)
Dimensiones Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550 mm (21,6 pulg) 2400 mm
Dimensiones Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550 mm (21,6 pulg) 94.5 pulg
Dimensions Nota *Con cucharón de uso general y dientes de servicio extraordinario.
Tren de rodaje Entrevía de cadena 1850 mm
Tren de rodaje Entrevía de cadena 72.8 pulg
Dimensiones Longitud total de la máquina* 7001 mm
Dimensiones Longitud total de la máquina* 275.6 pulg
Dimensiones Altura de la máquina: parte superior de la cabina 3325 mm
Dimensiones Altura de la máquina: parte superior de la cabina 130.9 pulg
Dimensiones Altura: parte superior del tubo de escape vertical 2940 mm
Dimensiones Altura: parte superior del tubo de escape vertical 115.7 pulg
Dimensiones Altura total de la máquina: cucharón completamente levantado 5402 mm
Dimensiones Altura total de la máquina: cucharón completamente levantado 212.7 pulg
Dimensiones Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550 mm (21,6 pulg) 2400 mm
Dimensiones Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550 mm (21,6 pulg) 94.5 pulg
Service Refill Capacities Tanque de combustible 84.5 gal (US)
Dimensiones Longitud total de la máquina* 275.6 in
Dimensiones Altura de la máquina: parte superior de la cabina 130.9 in
Dimensiones Altura: parte superior del tubo de escape vertical 115.7 in
Dimensiones Altura total de la máquina: cucharón completamente levantado 212.7 in
Dimensiones Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550 mm (21,6 pulg) 94.5 in
Tren de rodaje Entrevía de cadena 72.8 in
Weights Note (1) Máquina equipada con tecnología de reducción de emisiones conforme con Tier 4 Final/Fase IV.
Dimensiones Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550mm (21,6pulg) 2400 mm
Dimensiones Ancho total de la máquina sin el cucharón: con cadenas estándar: zapatas de 550mm (21,6pulg) 94.5 pulg
Dimensiones Nota *Con cucharón de uso general y dientes de servicio extraordinario.
