ESPECIFICACIONES
Clasificación de potencia (ISO 14396)1273 hp
Clasificación de potencia (J1995)1287 hp
Cat 374 EEL: garras dobles para aplicaciones de roca dura29.5 pulg
Cat 374 EEL: Tracción de la barra de tiro723316 lbf
INFORMACIÓN GENERAL

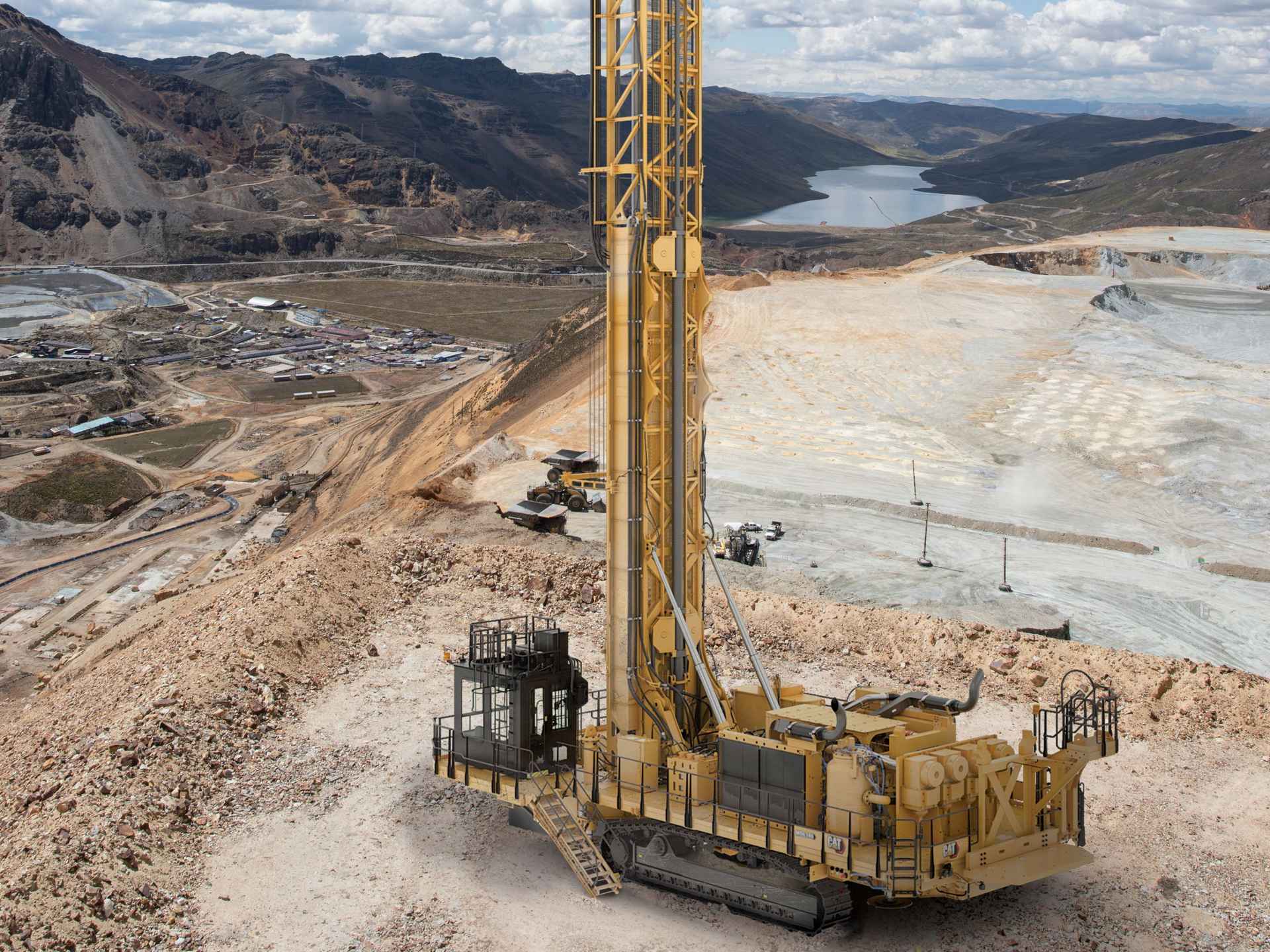

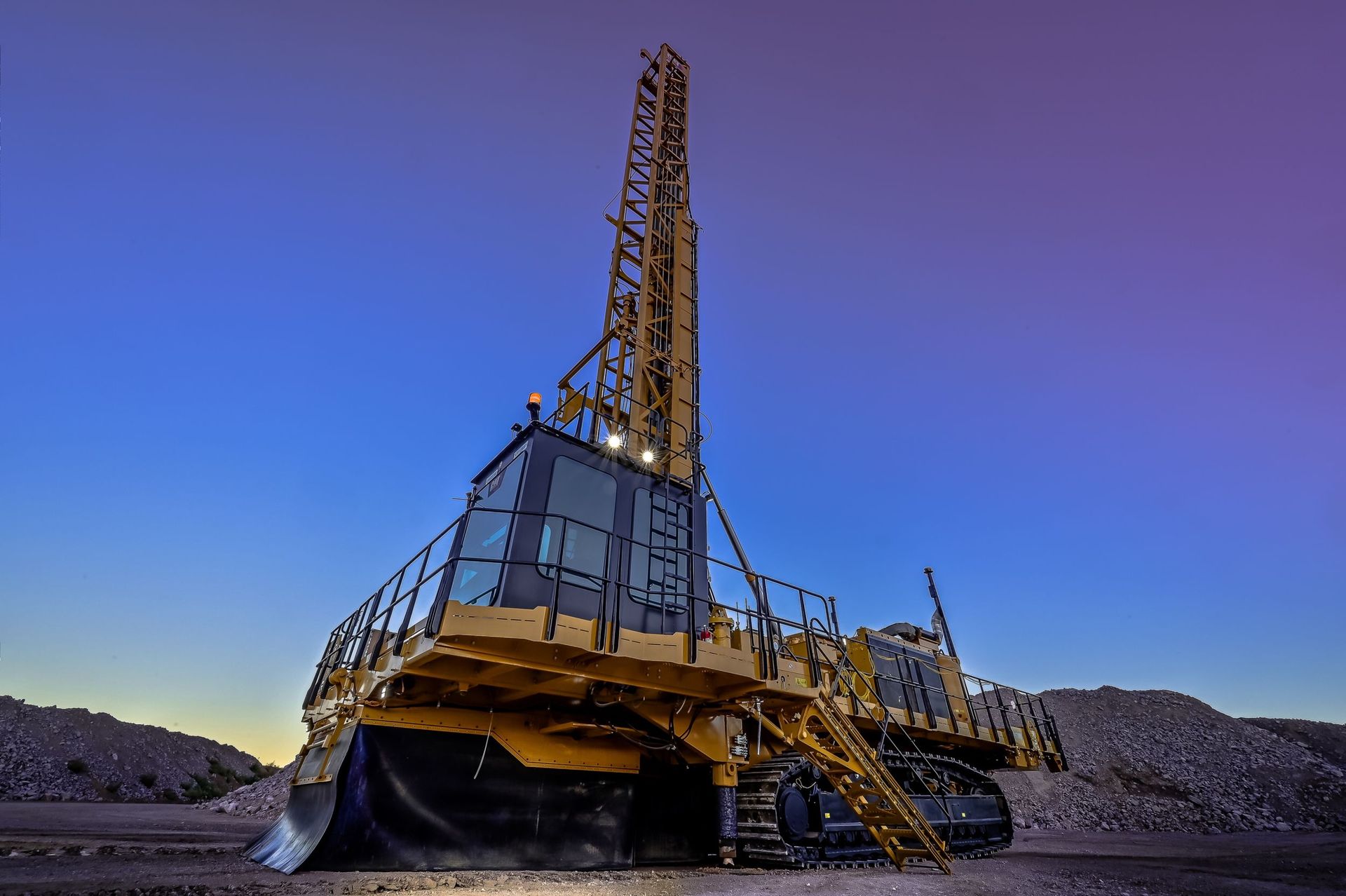

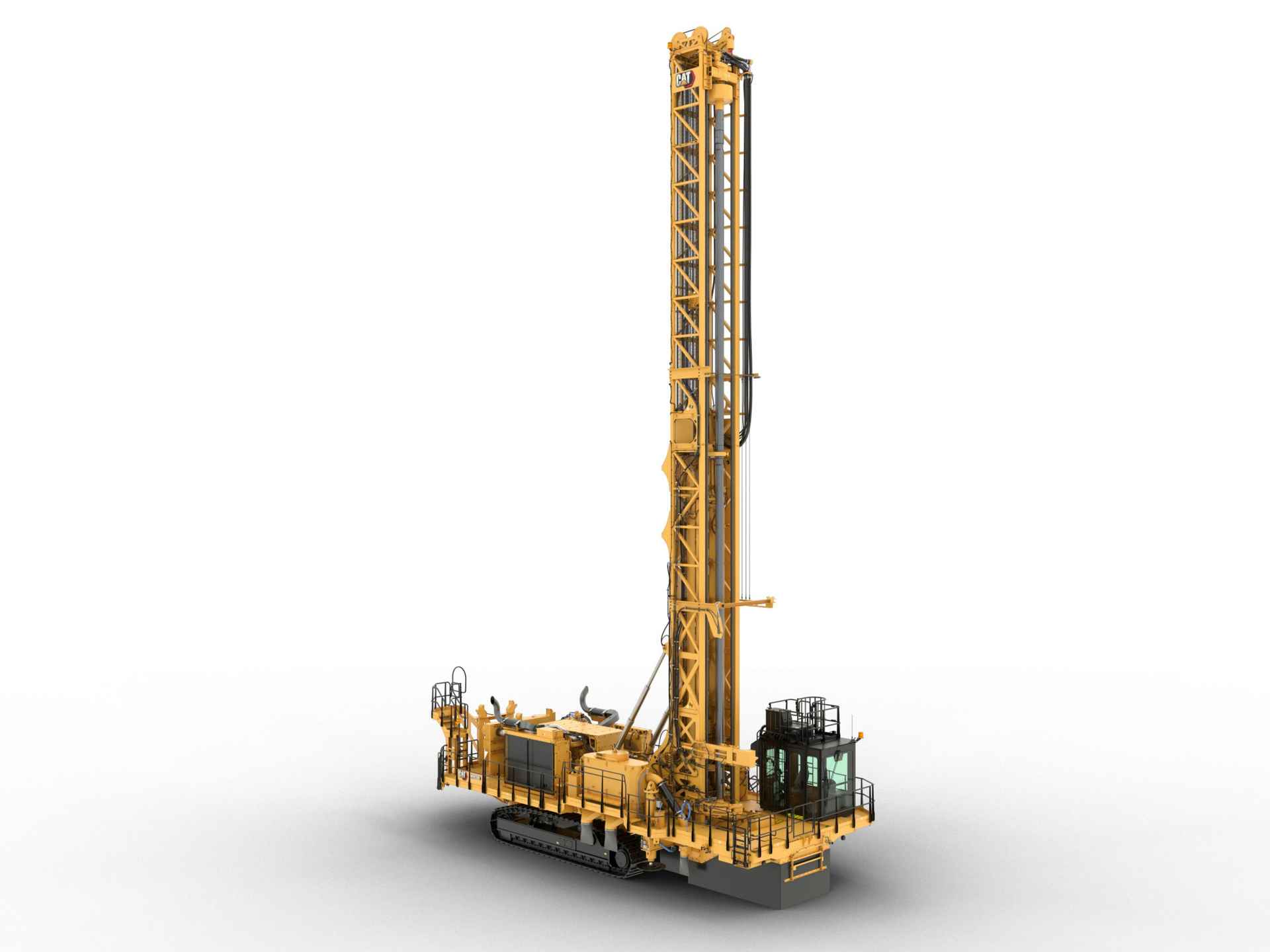

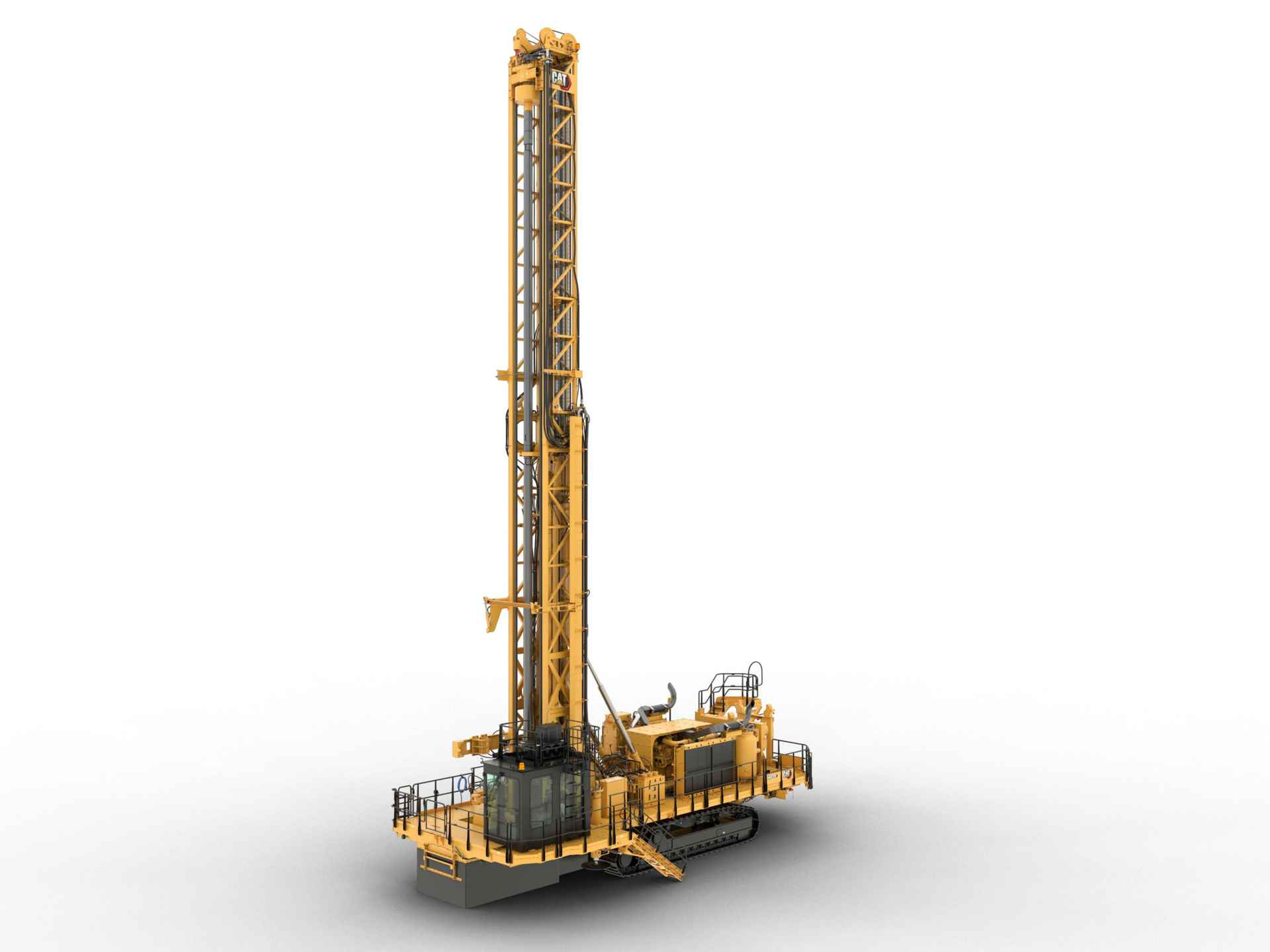

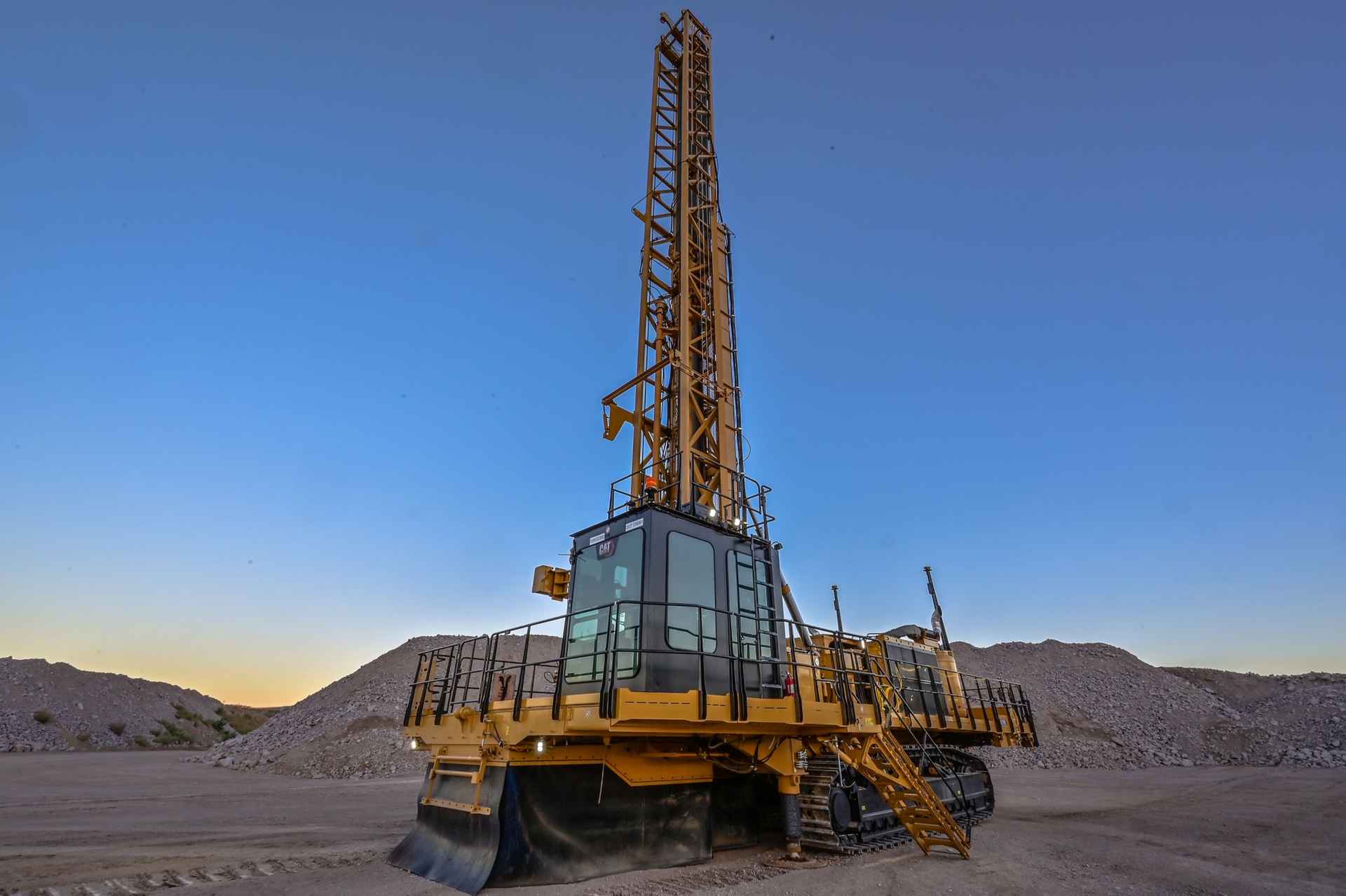

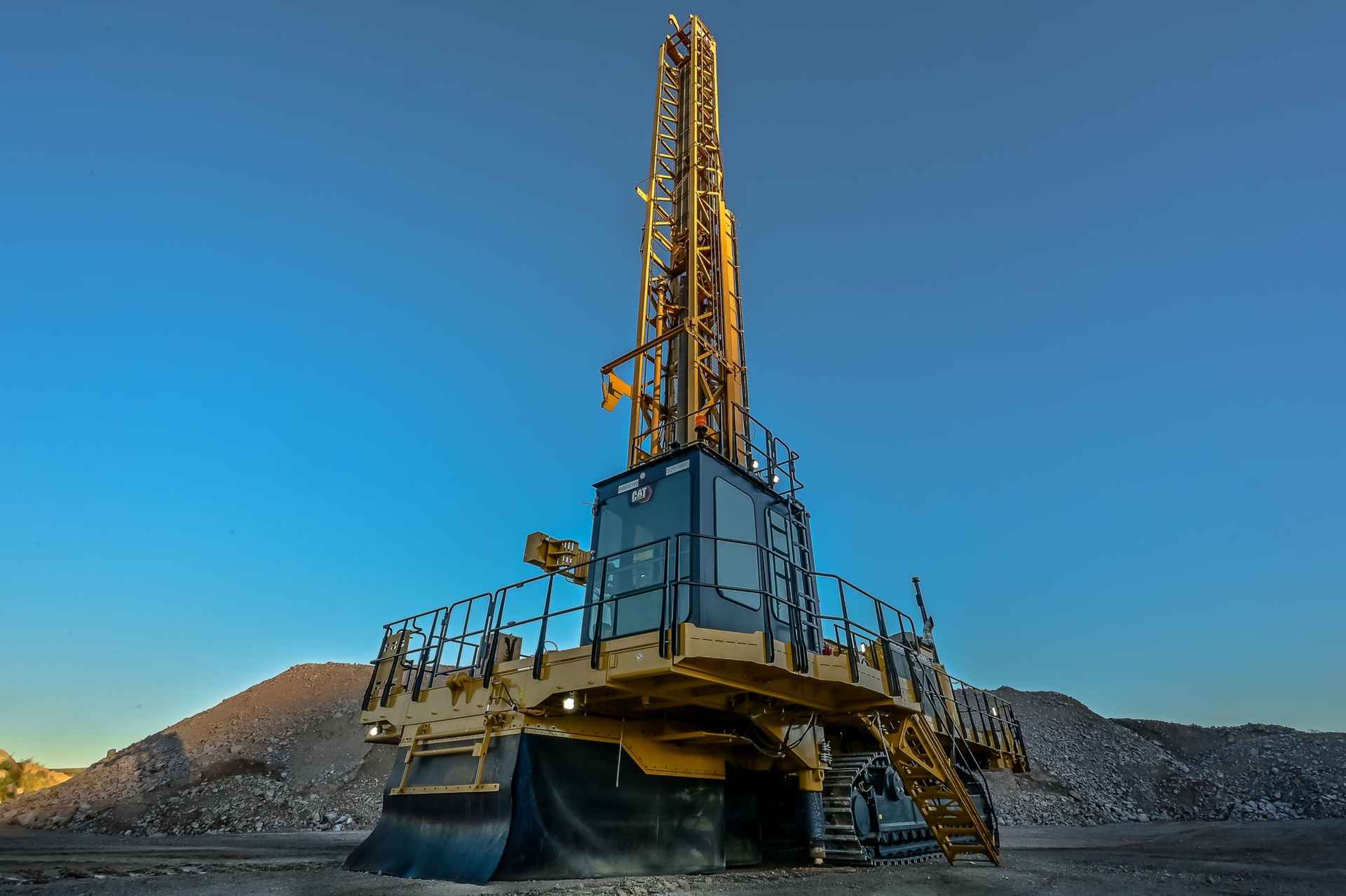

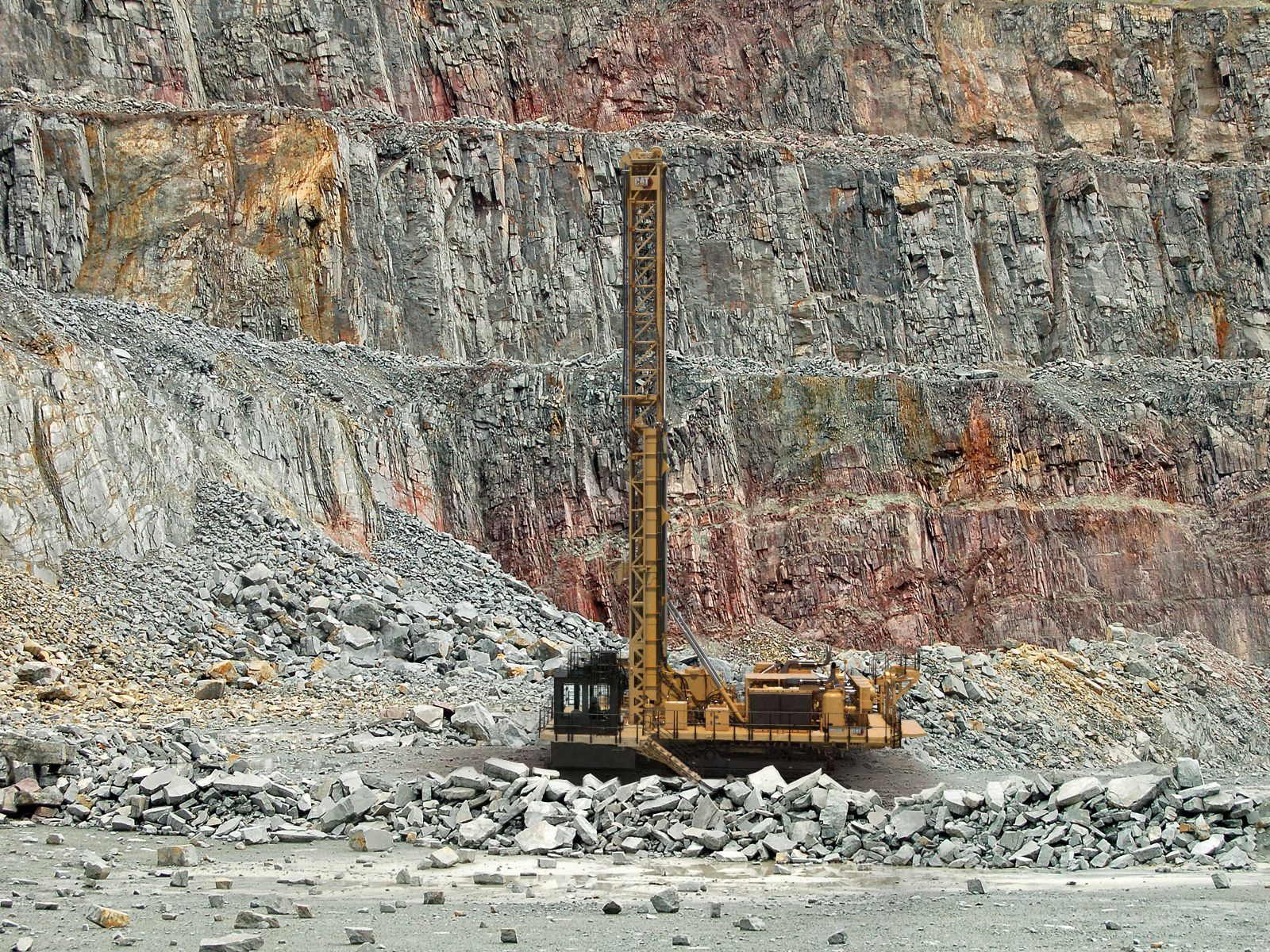

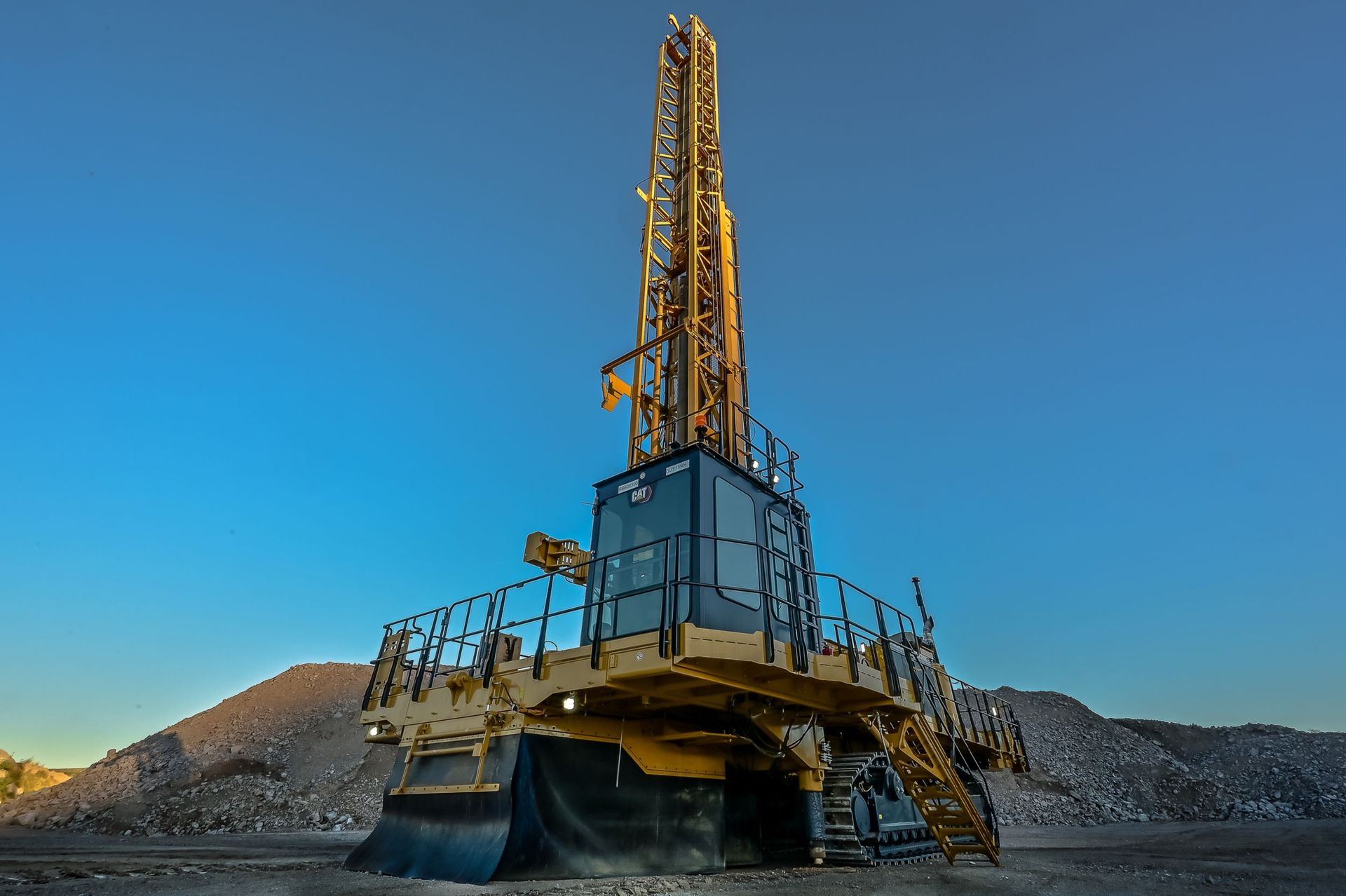

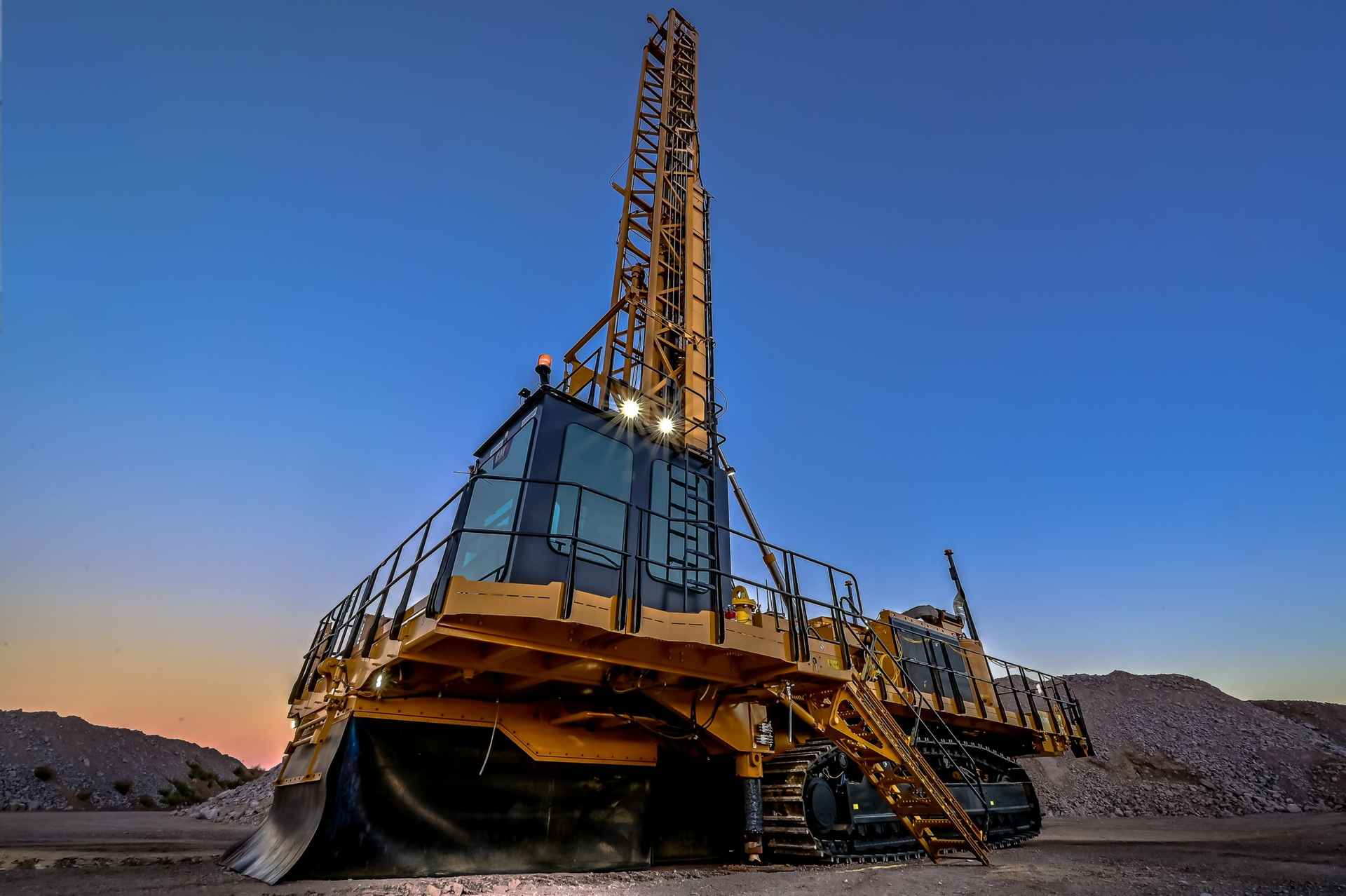

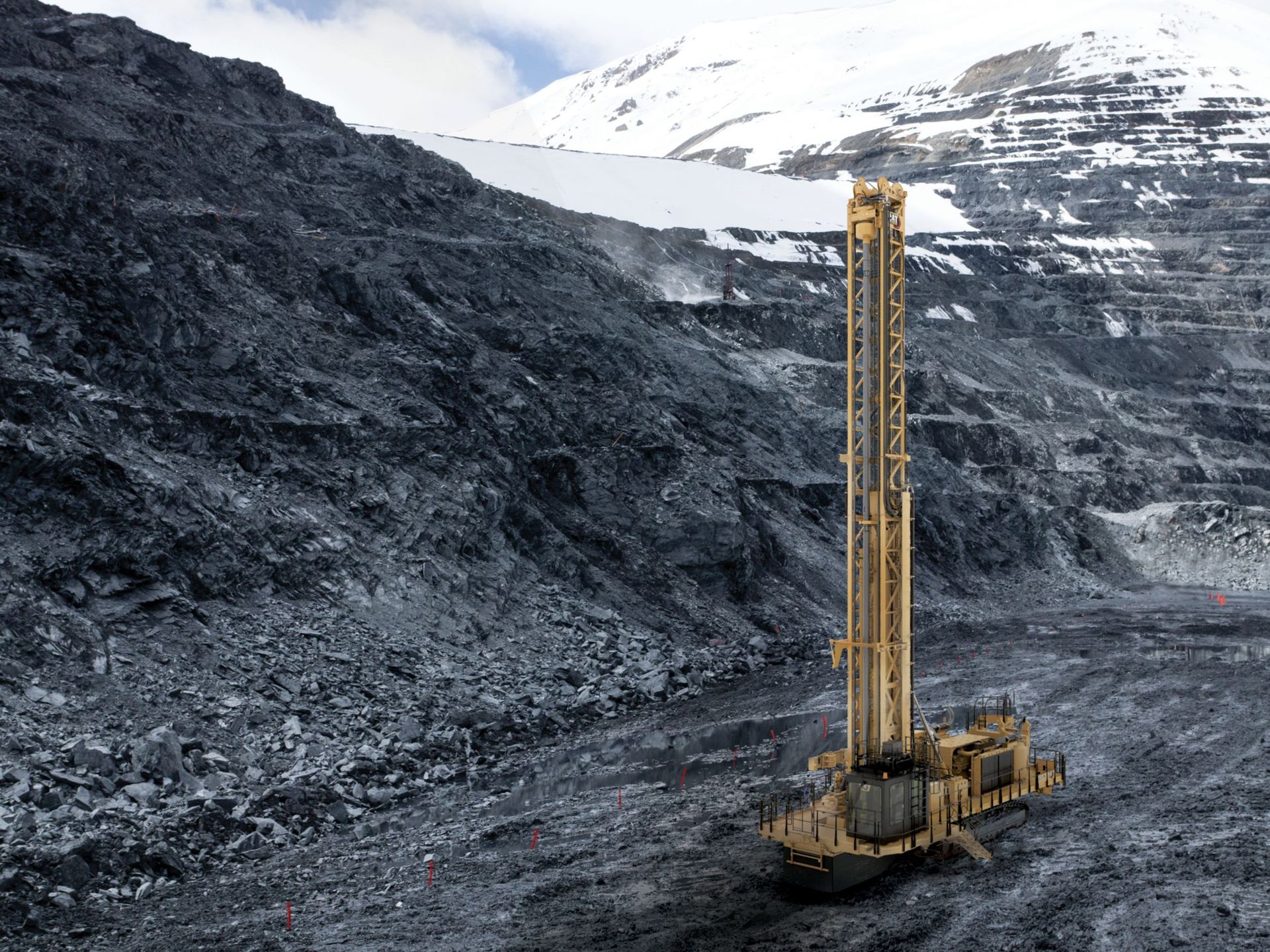

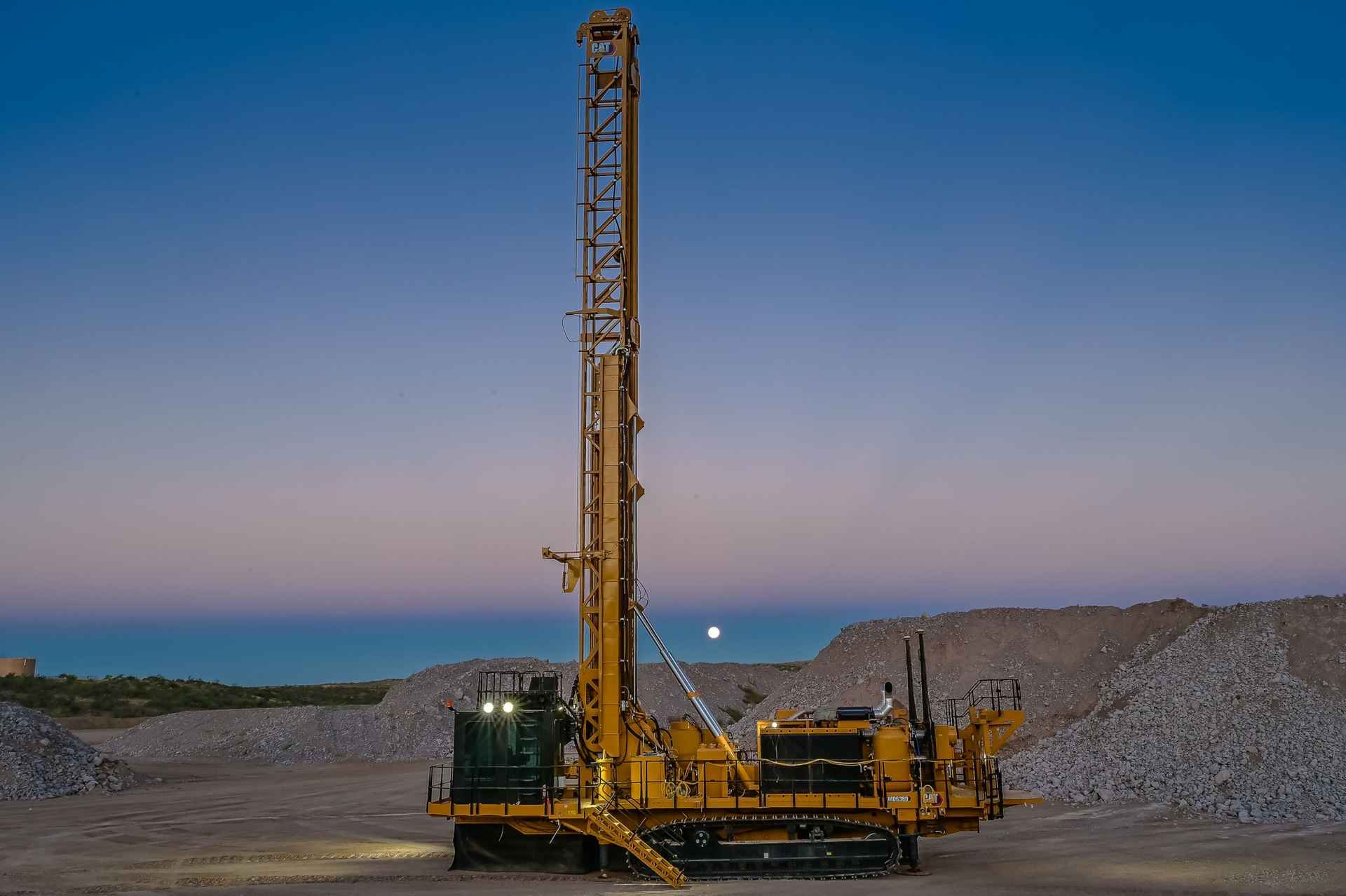

Diseñada para ofrecer una perforación de producción de grandes pozos en rocas duras, el modelo de máxima categoría Cat® MD6380 proporciona la combinación óptima de un sistema de aire a bordo, fuerza de alimentación, par giratorio y movilidad de la máquina. Es una máquina potente y duradera que puede resistir las condiciones de cualquier sitio y ofrecer un rendimiento confiable con alta disponibilidad. Las estructuras robustas y el mástil con un bastidor A integral le permite resistir las condiciones más exigentes, así ofrece una vida útil larga y un rendimiento confiable. Con una cabina y una estación del operador de última generación, la MD6380 está diseñada para mantener la comodidad y productividad de los operadores durante toda la jornada de trabajo. Diseñada para perforar agujeros de 251 a 381 mm (9,875 a 15") de diámetro, la MD6380 está optimizada para la perforación de una pasada o de varias pasadas en las dos modalidades: de perforación giratoria y en fondo.
INFORMACIÓN GENERAL
Diseñada para ofrecer una perforación de producción de grandes pozos en rocas duras, el modelo de máxima categoría Cat® MD6380 proporciona la combinación óptima de un sistema de aire a bordo, fuerza de alimentación, par giratorio y movilidad de la máquina. Es una máquina potente y duradera que puede resistir las condiciones de cualquier sitio y ofrecer un rendimiento confiable con alta disponibilidad. Las estructuras robustas y el mástil con un bastidor A integral le permite resistir las condiciones más exigentes, así ofrece una vida útil larga y un rendimiento confiable. Con una cabina y una estación del operador de última generación, la MD6380 está diseñada para mantener la comodidad y productividad de los operadores durante toda la jornada de trabajo. Diseñada para perforar agujeros de 251 a 381 mm (9,875 a 15") de diámetro, la MD6380 está optimizada para la perforación de una pasada o de varias pasadas en las dos modalidades: de perforación giratoria y en fondo.
- Clasificación de potencia (ISO 14396)949 kWClasificación de potencia (J1995)1287 hpClasificación de potencia (J1995)960 kWEmisiones (1)Equivalente a Tier 2 de la EPA de EE.UU./Stage II de la Unión EuropeaClasificación de potencia (ISO 14396)1273 hpMotorCat® 3512C a 1.800 rpm
- Cat 374 EEL: garras dobles para aplicaciones de roca dura750 mmCat 374 EEL: garras dobles para aplicaciones de roca dura29.5 pulgCat 374 EEL: Tracción de la barra de tiro980686 N·mCat 374 EEL: Tracción de la barra de tiro723316 lbfCat 374 EEL: garras dobles para aplicaciones de roca blanca900 mmCat 374 EEL: garras dobles para aplicaciones de roca blanca35.4 pulg
- Capacidad máxima de pliegue49895 kgCarga de la broca hasta118719 lbCarga de la broca hasta53845 kgPar de rotación hasta15400 lbfPar de rotación hasta20880 N·mProfundidad del orificio de una sola pasada hasta65 pieProfundidad del orificio de una sola pasada hasta19.8 mProfundidad del orificio de varias pasadas hasta129 pieProfundidad del orificio de varias pasadas hasta39.5 mNota (1)Perforación en ángulo o verticalCapacidad máxima de pliegue110000 lbGama de diámetro del orificio251 a 381 mm (9,875 a 15")
- Sistema de inyección de agua2271 LSistema de inyección de agua (Nota 1)Tanque debajo de la plataformaSistema de inyección de agua; capacidad total del tanque de alto volumen5299 LSistema de inyección de agua; capacidad total del tanque de alto volumen (nota 2)Tanque de 3.028 L (800 gal EE.UU.) montado sobre la plataformaInyección de agua/Colector de polvo seco2271 LSistema de inyección de agua (Nota 2)Llenado rápidoSistema de inyección de agua600 gal (EE.UU.)Inyección de agua/Colector de polvo seco (Nota 2)Llenado rápidoSistema de inyección de agua; capacidad total del tanque de alto volumen1400 gal (EE.UU.)Inyección de agua/Colector de polvo seco (Nota 1)Tanque debajo de la plataformaInyección de agua/Colector de polvo seco600 gal (EE.UU.)Inyección de agua y colector de polvo seco (Nota 3)Sistema de recolección de polvo de 204 m³/min (7.200 pie³/min)Sistema de inyección de agua; capacidad total del tanque de alto volumen (nota 1)Tanque de 2.271 L (600 gal EE.UU.) montado debajo de la plataformaSistema de inyección de agua; capacidad total del tanque de alto volumen (nota 3)Llenado rápido
- Altura del mástil arriba26.7 mAltura del mástil abajo21.7 pieAltura del mástil abajo6.6 mLongitud del mástil abajo92.9 pieLongitud del mástil abajo28.3 mAncho de trabajo (extremo que no perfora)19.9 pieAncho de trabajo (extremo que no perfora)6.06 mAncho de trabajo (extremo de perforación)22.6 pieAncho de trabajo (extremo de perforación)6.89 mLongitud de transporte del mástil solo82.8 pieLongitud de transporte del mástil solo25.24 mLongitud de trabajo con el mástil levantado*48.1 pieLongitud de trabajo con el mástil levantado*14.7 mNota* La longitud de trabajo con el mástil levantado y la plataforma empernada aumenta 1,2 m (4') para un total de 15,9 m (52,1')Altura del mástil arriba87.6 pie
- Solo mástil40000 kgSin mástil225533 lbSin mástil102300 kgGama de peso en orden de trabajo142.300 kg (313.717 lb)Solo mástil88184 lb
- Capacidad de vaciadoHasta 49.895 kg (110.000 lb)
- Diámetro del orificio251 a 381 mm (9,875 a 15")Carga de la brocaHasta 53.845 kg (118.719 lb)MotorCat® 3512C
- OpciónRotativa, de una etapa, de baja presión, de 101,9 m³/min (3.600 pie³/min) a 6,9 bar (100 lb/pulg²); con tanque receptor de baja presión para ASME/CRN/AU o CE
- CaracterísticasFuncionamiento a temperatura ambiente de 52 °C (125 °F)
- Componentes (1)Dos (2) bombas principales: 280 cc (de pistón, con controles electrónicos proporcionales)Componentes (4)Dos (2) bombas de carga: 74 cc (desplazamiento fijo)Componentes (2)Una (1) bomba del circuito auxiliar: 145 cc (de pistón, con detección de carga)Componentes (5)Orificios de análisis programado de aceite (S·O·SSM)Componentes (3)Dos (2) bombas del ventilador: 100 cc (de pistón, con controles electrónicos proporcionales)
- Accesorios (1)Indicador de conexión/desconexión del posicionador de tubos (estabilizador) y enclavamientoAccesorios (3)Soporte de tubos hidráulico en la sección superior del mástilAccesorios (2)Un receptor de tubos hidráulico
- CaracterísticaSoportes de tubos izquierdo y derecho para tubos de perforación de 9,906 m (32,5')219 mm (8,625")- Doble soporte de tubos (lateral derecho e izquierdo)<br>- Capacidad de pasada única o múltiple<br>- Cargador primario a 29,68 m (97,4')<br>- Cargador secundario a 39,59 m (129,9')324 mm (12,75")- Soporte único de tubos<br>- Colector de polvo solo a un lado<br>- Solo de única pasada273 mm (10,75")- Doble soporte de tubos (lateral derecho e izquierdo)<br>- Capacidad de pasada única o múltiple<br>- Cargador primario a 29,68 m (97,4')<br>- Cargador secundario a 39,59 m (129,9')340 mm (13,375")- Soporte único de tubos<br>- Colector de polvo solo a un lado<br>- Solo de única pasada235 mm (9,25") de diámetro- Doble soporte de tubos (lateral derecho e izquierdo)<br>- Capacidad de pasada única o múltiple<br>- Cargador primario a 29,68 m (97,4')<br>- Cargador secundario a 39,59 m (129,9')
- Asa variable- 219, 235 y 273 mm (8,625", 9,25" y 10,75")<br>- 324 y 340 mm (12,75" y 13,375")
- Buje de plataforma del rodillo de una pieza, posicionador de tubos, llave de plataforma, resorte de broca, sello del limpiador del tubo- 219 mm (8,625")<br>- 235 mm (9,25")<br>- 273 mm (10,75")<br>- 324 mm (12,75")<br>- 340 mm (13,375")
- Amortiguador con adaptador de amortiguador superior (disponible en opciones estándar o prémium)- 219 mm (8,625")<br>- 235 mm (9,25")<br>- 273 mm (10,75")<br>- 324 mm (12,75")<br>- 340 mm (13,375")
- Cabina Premium- Incluye un asiento de cuero con calefacción y ventilación, suspensión de servicio pesado, ventanas con vidrio de dos paneles<br>– Espacio de almacenamiento adicional y limpiaparabrisas en la ventana delantera y la ventana trasera<br>– Protector extraíble de la ventana de la perforadora, protector de la ventana delantera y asiento para el instructorCabina: estándar- Incluye un asiento de tela, ventana de vidrio de un solo panel, persianas, limpiaparabrisas para la ventana de la perforadora, protector extraíble de la ventana de la perforadora y un asiento para el instructor
- Paquete de servicio estándar- Solo llenado rápido de combustible y agua<br> - Sistema de lubricación automáticoPaquete de servicio: Premium- Centro de servicio para llenado y drenaje de lubricante<br>- Llenado rápido de combustible y agua<br>- Sistema de lubricación automático
- Nota (2)Seis (6) baterías selladas<br>- Requerido para paquetes de autonomía completa o parcialNota (1)Cuatro (4) baterías selladas
- Fluidos y lubricantes para clima estándar nivel 1 (1)– Gama de temperatura de -1 °C (30 °F) a 52 °C (125 °F)Fluidos y lubricantes para clima ártico nivel 2– Apto para temperaturas de hasta -18 °C (-0,4 °F)
- Componentes (6)Product Link™Componentes (1)Perforación automática de una sola pasada/Asistencia para perforadoraComponentes (5)Controles eléctricos para perforar, desplazarse y nivelar, más funciones auxiliaresComponentes (2)Perforación automática de varias pasadas/Drill AssistTipo (1)Opción de instalación de radio para la comunicación y radio de entretenimientoComponentes (3)Medidor de profundidad de perforaciónTipo (2)Terrain for Drilling integrado con cables y mazos de cablesComponentes (4)Nivelación automática, gatos de retracción automática, mástil de bajada y levantamiento automático
