ESPECIFICACIONES
Rendimiento de la bomba: dirección96 gal/min
Bomba del ventilador21 gal/min
Flujo del cilindro de inclinación: flujo del extremo de varilla53 gal/min
Flujo del cilindro de inclinación: flujo de la parte delantera53 gal/min
INFORMACIÓN GENERAL

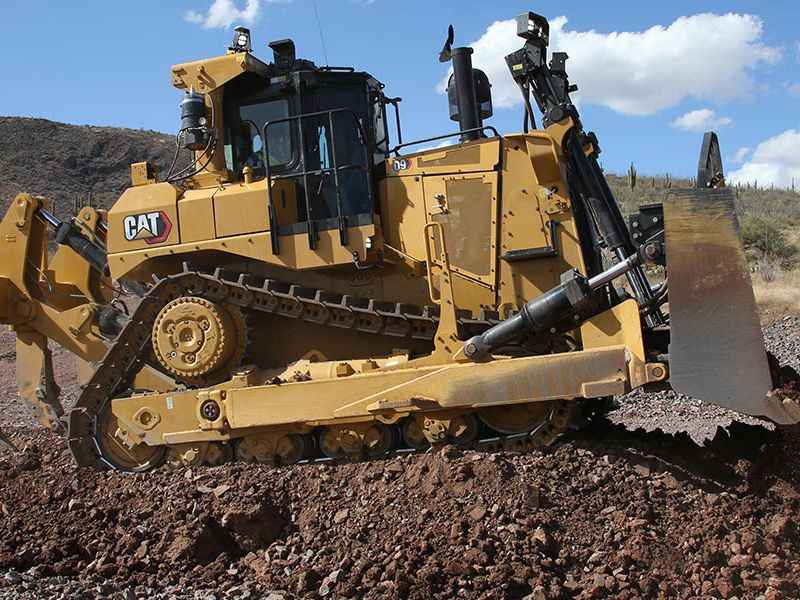

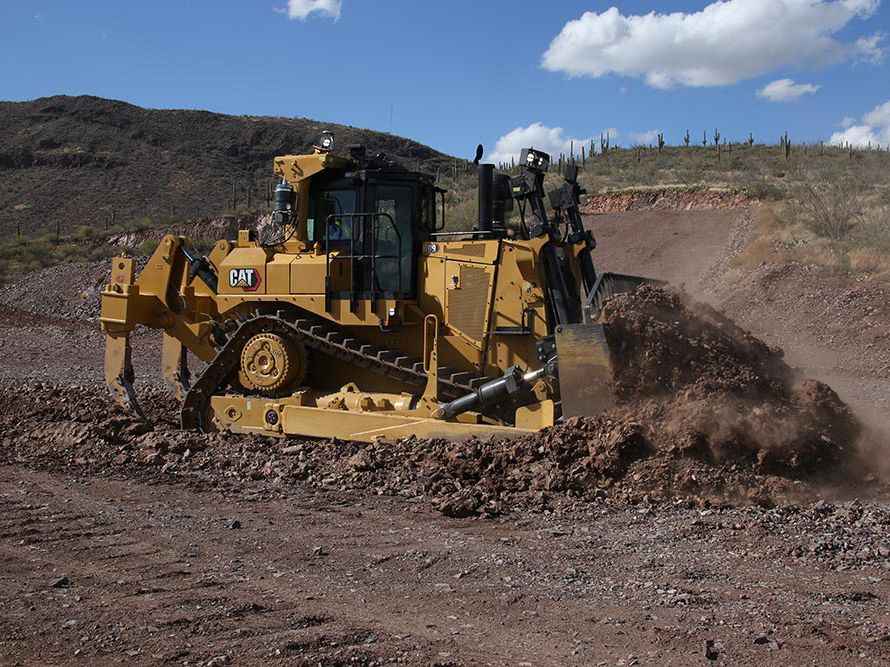

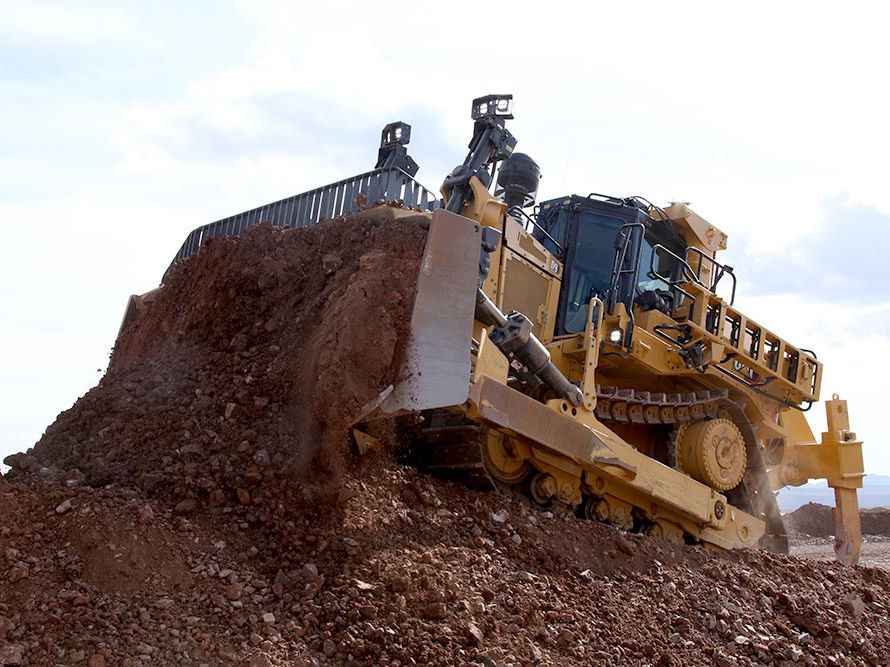

El Tractor Topador D9 Cat® es una máquina versátil diseñada para usarse en una variedad de aplicaciones, como el desgarramiento de material estéril, la explanación de producción, el almacenamiento, el levantamiento con cabrestantes, el mantenimiento del sitio, el respaldo de la flota y la recuperación. Puede equiparse con varias opciones de hoja para cumplir las necesidades específicas del sitio. Es una máquina Cat altamente confiable y totalmente integrada; los componentes del D9 trabajan juntos para asegurar el mejor rendimiento, disponibilidad alta y vida útil larga. Las características como el nuevo convertidor de par del embrague del estator aumentan la eficiencia y reducen el uso de combustible, y varias soluciones de tecnologías a bordo aumentan más la eficiencia y el rendimiento. Estas mejoras (y más) hacen que el D9 sea un tractor topador que ofrece un costo general más bajo por unidad de material movido.
INFORMACIÓN GENERAL
El Tractor Topador D9 Cat® es una máquina versátil diseñada para usarse en una variedad de aplicaciones, como el desgarramiento de material estéril, la explanación de producción, el almacenamiento, el levantamiento con cabrestantes, el mantenimiento del sitio, el respaldo de la flota y la recuperación. Puede equiparse con varias opciones de hoja para cumplir las necesidades específicas del sitio. Es una máquina Cat altamente confiable y totalmente integrada; los componentes del D9 trabajan juntos para asegurar el mejor rendimiento, disponibilidad alta y vida útil larga. Las características como el nuevo convertidor de par del embrague del estator aumentan la eficiencia y reducen el uso de combustible, y varias soluciones de tecnologías a bordo aumentan más la eficiencia y el rendimiento. Estas mejoras (y más) hacen que el D9 sea un tractor topador que ofrece un costo general más bajo por unidad de material movido.
- Potencia del motor: neta SAEJ1349/ISO9249337 kWCarrera7.2 pulgCalibre145 mmCilindrada1106 pulg³Carrera183 mmPotencia del motor: bruta SAE J1995487 hpCilindrada18.1 LPotencia del motor: ISO 14396479 hpPotencia del motor: bruta SAE J1995363 kWModelo de motorCat® C18Potencia del motor: ISO 14396357 kWEmisionesEquivalente a Tier 2 o Tier 3 de la EPA de EE.UU.Potencia del motor: neta SAEJ1349/ISO9249452 hpNota (1)Todas las clasificaciones de motor corresponden a una velocidad de 1.750 rpm.Calibre5.7 pulg³Nota (2)No se requiere reducción de potencia hasta una altitud de 4.267 m (14.000').
- Calibre145 mmCilindrada1106 pulg³Carrera183 mmPotencia del motor: bruta SAE J1995477 hpCilindrada18.1 LPotencia del motor: ISO 14396468 hpPotencia del motor: bruta SAE J1995356 kWPotencia del motor: neta SAEJ1349/ISO9249440 hpPotencia del motor: ISO 14396349 kWModelo de motorCat® C18Potencia del motor: neta SAEJ1349/ISO9249328 kWEmisionesTier 4 de la EPA de EE.UU./Stage V de la Unión EuropeaCalibre5.7 pulg³Nota (1)Todas las clasificaciones de motor corresponden a una velocidad de 1.750 rpm.Carrera7.2 pulg³Nota (2)No se requiere reducción de potencia hasta 2.499 m (8.200').
- Tanque de combustible (llenado por salpicadura)963 LTanque de combustible (llenado rápido)248 gal (EE.UU.)Tanque de DEF (solo Tier 4)36 LSistema de enfriamiento21 gal (EE.UU.)Tanque de combustible (llenado rápido)939 LCárter del motor*10 gal (EE.UU.)Sistema de enfriamiento81.3 LTren de fuerza40 gal (EE.UU.)Cárter del motor*36 LMando final (cada uno)4 gal (EE.UU.)Tren de fuerza150 LBastidores de los rodillos (cada uno)12 gal (EE.UU.)Mando final (cada uno)15 LAceite del eje pivote8 gal (EE.UU.)Bastidores de los rodillos (cada uno)45 LTanque del sistema hidráulico24 gal (EE.UU.)Aceite del eje pivote30 LNota* Con filtros de aceite.Tanque del sistema hidráulico89 LNota 2Se aceptan mezclas de biodiésel de hasta B20 (un 20% de mezcla por volumen) cuando se mezclan con ULSD de 15ppm (mg/kg) de azufre o menos. El combustible B20 debe cumplir las especificaciones de ASTM D7467; la mezcla de biodiesel debe cumplir las especificaciones de biodiesel Cat, ASTM D6751 o EN 14214. Se requieren aceites Cat DEO-ULS™ o aquellos que cumplan la especificación Cat ECF-3, API CJ-4 y ACEA E9. Consulte su OMM (Operator Maintenance Manual, Manual de Mantenimiento del Operador) a fin de conocer más recomendaciones de combustible para las máquinas específicas.Tanque de combustible (llenado por salpicadura)254 gal (EE.UU.)Nota 3En todos los motores diésel para uso fuera de carretera Tier 4 final se deben utilizar solo combustibles diésel de contenido ultrabajo de azufre (ULSD, Ultra Low Sulfur Diesel) con 15 ppm (mg/kg) de azufre o menos.Tanque de DEF (solo Tier 4)9.5 gal (EE.UU.)Nota 4El Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid) utilizado en los sistemas de Reducción Catalítica Selectiva (SCR, Selective Catalytic Reduction) de Cat debe cumplir con los requisitos que se detallan en el estándar 22241 de la Organización Internacional de Estandarización (ISO, International Organization for Standardization).
- Peso en orden de trabajo49988 kgPeso de envío84373 lbPeso de envío38271 kgNota (1)El peso en orden de trabajo del modelo D9 incluye controles hidráulicos, cilindro de inclinación de la hoja, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, hoja SU, desgarrador de vástago sencillo, zapatas de servicio extremo de 610 mm (24") y operador.Peso en orden de trabajo110225 lbNota (2)El peso en orden de trabajo del D9 incluye el chasis base de la máquina con cabina, el eje pivote, los bastidores de rodillos, la cadena y ROPS.
- Rendimiento de la bomba: dirección363 L/minRendimiento de la bomba: dirección96 gal EE.UU./minBomba del ventilador80 L/minBomba del ventilador21 gal EE.UU./minFlujo del cilindro de inclinación: flujo del extremo de varilla200 L/minFlujo del cilindro de inclinación: flujo del extremo de varilla53 gal EE.UU./minFlujo del cilindro de inclinación: flujo de la parte delantera200 L/minFlujo del cilindro de inclinación: flujo de la parte delantera53 gal EE.UU./minAjuste de la válvula de alivio del cilindro de levantamiento26200 kPaAjuste de la válvula de alivio del cilindro de levantamiento3800 lbf/pulg²Ajuste de la válvula de alivio del cilindro de inclinación19300 kPaAjuste de la válvula de alivio del cilindro de inclinación2799 lb/pulg²Desgarrador: levantamiento: ajuste de la válvula de alivio26200 kPaDesgarrador: levantamiento: ajuste de la válvula de alivio3800 lb/pulg²Desgarrador: paso: ajuste de la válvula de alivio26200 kPaDesgarrador: paso: ajuste de la válvula de alivio3800 lb/pulg²Sistema de dirección: presión40500 kPaSistema de dirección: presión5874 lb/pulg²Capacidad del tanque89 LCapacidad del tanque24 gal EE.UU./minRendimiento de la bomba: dirección96 gal/minTipo de bombaPistón engranado al volanteBomba del ventilador21 gal/minNota (1)El rendimiento de la bomba de la dirección se midió a 1.750 rpm del motor y 30.000 kPa (4.350 lb/pulg²).Flujo del cilindro de inclinación: flujo del extremo de varilla53 gal/minNota (2)El rendimiento de la bomba del implemento se midió a 1.750 rpm del motor y 20.000 kPa (2.900 lb/pulg²).Flujo del cilindro de inclinación: flujo de la parte delantera53 gal/minNota (3)El rendimiento de la bomba del ventilador se mide a 1.750 rpm del motor y 17.000 kPa (2.470 lb/pulg²)Capacidad del tanque24 gal/min
- Ancho: zapata610 mmPaso9.4 pulgAltura de la garra84 mmEspacio libre sobre el suelo18.1 pulgPaso240 mmEntrevía de cadena88.6 pulgEspacio libre sobre el suelo459 mmLongitud, cadena sobre el suelo136.6 pulgEntrevía de cadena2250 mmÁrea de contacto con el suelo45.6 pie²Longitud, cadena sobre el suelo3470 mmTipo de zapataServicio extremoÁrea de contacto con el suelo4.23 m²Zapatas por lado43Ancho: zapata24 pulgRodillos inferiores por lado8Altura de la garra3.3 pulgCantidad de rodillos superiores1 por lado (optativo)
- Diámetro del freno393.7 mmTipo de frenosDisco sumergido en aceite aplicado por resorteDiámetro del freno15.5 pulgCantidad de frenos8Tipo de direcciónDiferencial
- Avance 1.03.5 km/hAvance 2.03.9 milla/hAvance 2.06.3 km/hAvance 3.06.8 milla/hAvance 3.011 km/hRetroceso 1.02.7 milla/hRetroceso 1.04.4 km/hRetroceso 2.04.8 milla/hRetroceso 2.07.8 km/hRetroceso 3.08.4 milla/hRetroceso 3.013.6 km/hTipoServotransmisión planetariaAvance 1.02.2 milla/h
- Capacidad de la hoja (SAE J1265)13.6 m³Ancho de la hoja (sobre las cantoneras)171.3 pulgAncho de la hoja (sobre las cantoneras)4350 mmAltura de la hoja76.1 pulgAltura de la hoja1934 mmProfundidad máxima de excavación23.9 pulgProfundidad máxima de excavación606 mmEspacio libre sobre el suelo en levantamiento máximo56 pulgEspacio libre sobre el suelo en levantamiento máximo1422 mmInclinación máxima37 pulgInclinación máxima940 mmPeso de la hoja10587 lbPeso de la hoja4802 kgPeso en orden de trabajo total* (con hoja y desgarrador de vástago sencillo)110205 lbPeso en orden de trabajo total* (con hoja y desgarrador de vástago sencillo)49988 kgNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.Capacidad de la hoja (SAE J1265)17.8 yd³
- Capacidad de la hoja (SAE J1265)16.6 m³Ancho de la hoja (sobre las cantoneras)184.3 pulgAncho de la hoja (sobre las cantoneras)4680 mmAltura de la hoja76.1 pulgAltura de la hoja1934 mmProfundidad máxima de excavación23.9 pulgProfundidad máxima de excavación606 mmEspacio libre sobre el suelo en levantamiento máximo56 pulgEspacio libre sobre el suelo en levantamiento máximo1422 mmInclinación máxima39.9 pulgInclinación máxima1014 mmPeso de la hoja12016 lbPeso de la hoja5450 kgPeso en orden de trabajo total* (con hoja y desgarrador de vástago sencillo)111362 lbPeso en orden de trabajo total* (con hoja y desgarrador de vástago sencillo)50513 kgNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.Capacidad de la hoja (SAE J1265)21.7 yd³
- Fuerza de penetración máxima* (vertical del vástago)158 kNMáxima profundidad de penetración (punta estándar)48.5 pulgMáxima profundidad de penetración (punta estándar)1231 mmFuerza de dislocación74637 lbfFuerza de dislocación332 kNEspacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior34.7 pulgEspacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior882 mmPeso10701 lbPeso4854 kgPeso en orden de trabajo total* (con hoja SU y el desgarrador indicado)110205 lbPeso en orden de trabajo total* (con hoja SU y el desgarrador indicado)49988 kgCantidad de portavástagos1Fuerza de penetración máxima* (vertical del vástago)35520 lbfNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.
- Fuerza de penetración máxima* (vertical del vástago)172 kNMáxima profundidad de penetración (punta estándar)68 pulgMáxima profundidad de penetración (punta estándar)1727 mmFuerza de dislocación74412 lbfFuerza de dislocación331 kNEspacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior32.2 pulgEspacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior817 mmPeso10981 lbPeso4981 kgPeso en orden de trabajo total* (con hoja SU y el desgarrador indicado)110485 lbPeso en orden de trabajo total* (con hoja SU y el desgarrador indicado)50115 kgCantidad de portavástagos1Fuerza de penetración máxima* (vertical del vástago)38667 lbfNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.
- Fuerza de penetración máxima: vertical del vástago154 kNMáxima penetración: punta estándar31.4 pulgMáxima penetración: punta estándar798 mmFuerza de dislocación: desgarrador de vástagos múltiples con un diente81156 lbfFuerza de dislocación: desgarrador de vástagos múltiples con un diente361 kNEspacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior34.6 pulgEspacio libre máximo levantado: debajo de la punta, instalado con pasadores en el orificio inferior879 mmPeso12136 lbPeso5550 kgPeso en orden de trabajo total*: (con hoja SU y desgarrador)111739 lbPeso en orden de trabajo total*: (con hoja SU y desgarrador)50684 kgCantidad de portavástagos3Fuerza de penetración máxima: vertical del vástago34621 lbfNota* El peso en orden de trabajo total incluye: sistema hidráulico de inclinación única, refrigerante, lubricantes, tanque de combustible lleno, ROPS, cabina FOPS, zapatas de cadena ES de 610 mm (24") y los tipos de hoja y desgarrador indicados.
- Peso*1790 kgAncho del tambor12.6 pulgCapacidad de aceite15 LDiámetro del cable - Recomendado1.13 pulgAncho del tambor320 mmDiámetro del cable - Optativo1.25 pieDiámetro del cable - Recomendado28 mmCapacidad máxima del tambor - Longitud recomendada del cable257 pulgDiámetro del cable - Optativo32 mmCapacidad máxima del tambor - Longitud optativa del cable204 pieCapacidad máxima del tambor - Longitud recomendada del cable78 mTamaño del casquillo del cable - Diámetro exterior2.4 pulgCapacidad máxima del tambor - Longitud optativa del cable62 mTamaño del casquillo del cable - Longitud2.8 pulgTamaño del casquillo del cable - Diámetro exterior60 mmModelo del cabrestantePA 140VSTamaño del casquillo del cable - Longitud70 mmNota* El peso mostrado corresponde solo al cabrestante base. No incluye la configuración de montaje, la configuración de control, el aceite o el cable. Con contrapeso: 3.700kg (8.150lb).Peso*3950 lbNota (2)Velocidad variable, impulsado hidráulicamente, sistema de frenado doble, guíacables de tres rodillos.Capacidad de aceite4 gal (EE.UU.)
- Espacio libre sobre el suelo*459 mmEntrevía de cadena88.6 pulgEntrevía de cadena2250 mmAncho: sin muñones: zapata estándar113 pulgAncho: sin muñones: zapata estándar2870 mmAncho: sobre muñones130.3 pulgAncho: sobre muñones3310 mmAltura: cabina FOPS*150.4 pulgAltura: cabina FOPS*3820 mmAltura: parte superior del tubo de escape vertical*152.6 pulgAltura: parte superior del tubo de escape vertical*3876 mmAltura: techo/ROPS*157.5 pulgAltura: techo/ROPS*4000 mmAltura de la barra de tiro (centro de la horquilla)*30 pulgAltura de la barra de tiro (centro de la horquilla)*763 mmLongitud, cadena sobre el suelo136.6 pulgLongitud, cadena sobre el suelo3470 mmLongitud total: tractor básico193.3 pulgLongitud total: tractor básico4910 mmLongitud: tractor básico: con barra de tiro206.4 pulgLongitud: tractor básico: con barra de tiro5242 mmLongitud: tractor básico: con cabrestante218.3 pulgLongitud: tractor básico: con cabrestante5545 mmLongitud: con hoja SU**259.9 pulgLongitud: con hoja SU**6601 mmLongitud: con hoja universal274.3 pulgLongitud: con hoja universal6967 mmLongitud: con desgarrador de vástago sencillo257 pulgLongitud: con desgarrador de vástago sencillo6529 mmLongitud: con desgarrador de vástago múltiple257.4 pulgLongitud: con desgarrador de vástago múltiple6538 mmLongitud total: hoja SU/desgarrador SS323.6 pulgLongitud total: hoja SU/desgarrador SS8219 mmNota (1)*Incluye la altura de la garra para dimensiones totales en superficies duras.Espacio libre sobre el suelo*18.1 pulg
- Aire acondicionadoEl sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 2,1 kg de refrigerante, que tiene un equivalente de CO2 de 3,003 toneladas métricas.
- ROPSLa Estructura de Protección en Caso de Vuelcos (ROPS, Rollover Protective Structure) cumple con los criterios de la norma ISO 3471:2008.Ruido (1)El nivel promedio de presión acústica dinámica en los oídos del operador cuando se utiliza la norma ISO6396:2008 para medir el valor en una cabina cerrada es de 78 dB(A). La medición se realizó al 70% de la máxima velocidad del ventilador de enfriamiento del motor. El nivel de ruido puede variar a diferentes velocidades del ventilador de enfriamiento del motor. La cabina se instaló correctamente y tuvo un mantenimiento adecuado. La medición se llevó a cabo con las puertas y las ventanas de la cabina cerradas. NOTA: La incertidumbre del nivel de presión acústica dinámica en los oídos del operador es de +/-2 dB(A).FOPSLa Estructura de Protección Contra la Caída de Objetos (FOPS, Falling Objects Protective Structure) cumple con los criterios de la norma ISO 3449:2005 LEVEL II.Ruido (2)Es posible que se requiera protección para los oídos si se opera con una estación del operador abierta durante períodos prolongados, en ambientes con altos niveles de ruido o con una cabina que no haya recibido un mantenimiento apropiado.RuidoEl nivel promedio de potencia acústica dinámica en los oídos del espectador cuando se utiliza la norma ISO 6395:2008 para medir el valor de una máquina es de 116 dB(A). La medición se realizó al 70% de la máxima velocidad del ventilador de enfriamiento del motor. El nivel de ruido puede variar a diferentes velocidades del ventilador de enfriamiento del motor. NOTA: La incertidumbre del nivel de potencia acústica dinámica es de +/-2 dB(A).
