ESPECIFICACIONES
Longitud de transporte35 pie
Longitud de la máquina17.4 pie
Radio de giro de la cola8.5 pie
Espacio libre del contrapeso4.3 pie
DESCRIPCIÓN DEL EQUIPO

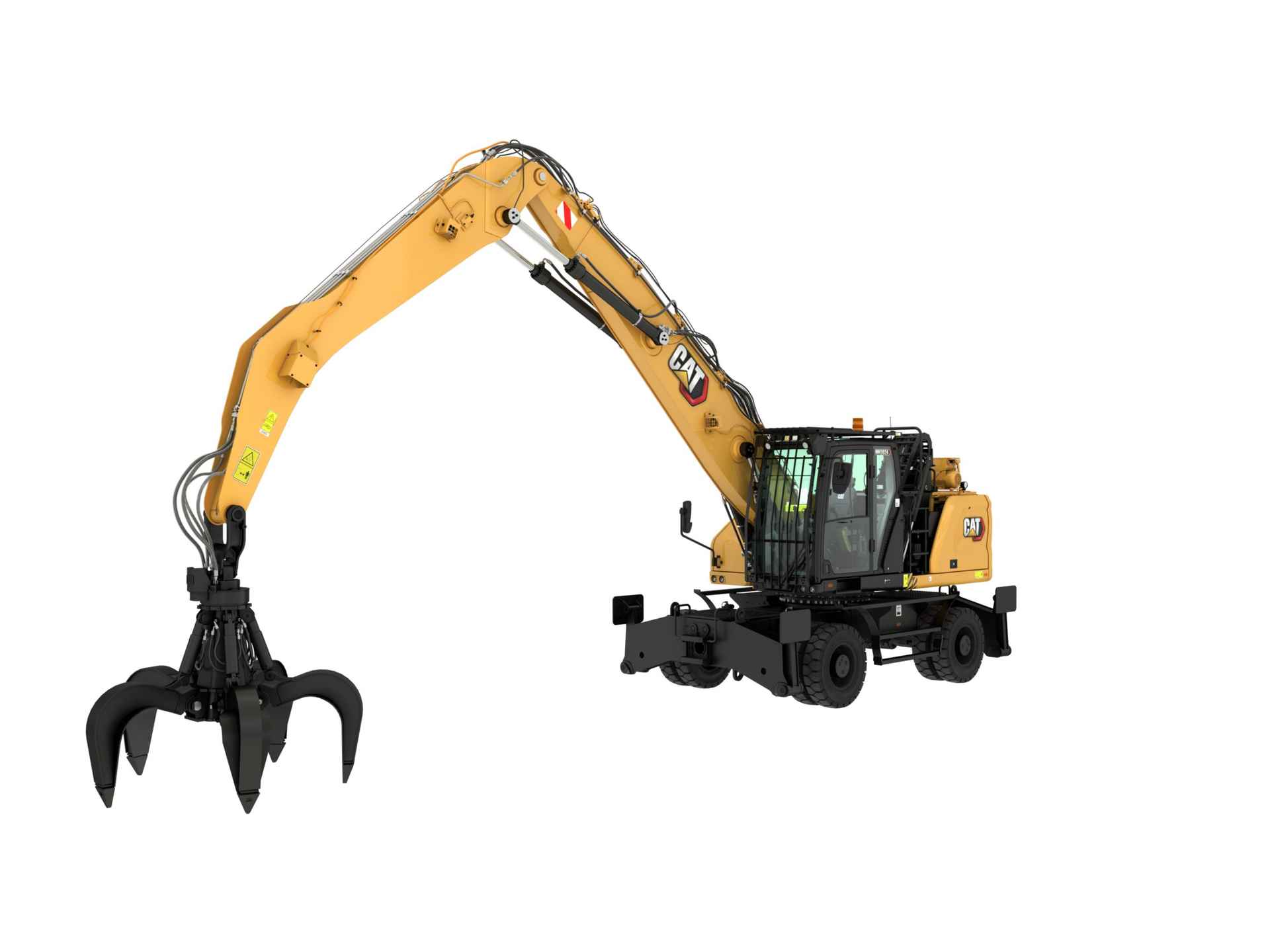

El Manipulador de Materiales MH3024 Cat® está especialmente diseñado para ofrecer el rendimiento superior para las aplicaciones más exigentes de depósitos de chatarra y desperdicios. El equipo MH3024 posee tecnologías fáciles de usar, una cabina cómoda y múltiples opciones de pluma y brazo que se adaptan a su trabajo. Estas características ayudan a crear un producto seguro y fiable para hacer frente a la gran variedad de retos a los que se enfrenta cada día.
El Manipulador de Materiales MH3024 Cat® está especialmente diseñado para ofrecer el rendimiento superior para las aplicaciones más exigentes de depósitos de chatarra y desperdicios. El equipo MH3024 posee tecnologías fáciles de usar, una cabina cómoda y múltiples opciones de pluma y brazo que se adaptan a su trabajo. Estas características ayudan a crear un producto seguro y fiable para hacer frente a la gran variedad de retos a los que se enfrenta cada día.
DESCRIPCIÓN DEL EQUIPO
El Manipulador de Materiales MH3024 Cat® está especialmente diseñado para ofrecer el rendimiento superior para las aplicaciones más exigentes de depósitos de chatarra y desperdicios. El equipo MH3024 posee tecnologías fáciles de usar, una cabina cómoda y múltiples opciones de pluma y brazo que se adaptan a su trabajo. Estas características ayudan a crear un producto seguro y fiable para hacer frente a la gran variedad de retos a los que se enfrenta cada día.
- DimensionesLongitud de transporte35 pieLongitud de la máquina17.4 piesLongitud de la máquina17.4 pieRadio de giro de la cola8.5 piesRadio de giro de la cola8.5 pieEspacio libre del contrapeso4.3 piesEspacio libre del contrapeso4.3 pieAltura de la cabina: bajada11 piesAltura de la cabina: bajada11 pieAltura de la cabina: bajada con OPG11 piesAltura de la cabina: bajada con OPG11 pieAltura de la cabina: levantada18.9 piesAltura de la cabina: levantada18.9 pieAltura de la cabina: levantada con OPG18.9 piesAltura de la cabina: levantada con OPG18.9 pieDistancia entre ejes9 piesDistancia entre ejes9 pieAncho de embarque9.8 piesAncho de embarque9.8 pieEspacio libre sobre el suelo0.8 piesEspacio libre sobre el suelo0.8 pieLongitud del tren de rodaje17.4 piesLongitud del tren de rodaje17.4 piePlumaMH 7,45 m (24' 5")Longitud de transporte35 piesBrazoParte delantera caída de 5,0 m (16' 5")
- Alcances de trabajoAlcance máximo39.4 pieAltura máxima42.7 piesAltura máxima42.7 pieAltura de descarga mínima14.8 piesAltura de descarga mínima14.8 pieProfundidad máxima9.9 piesProfundidad máxima9.9 pieAltura del pasador de la pluma30.4 piesAltura del pasador de la pluma30.4 piePlumaMH 7,45 m (24' 5")Alcance máximo39.4 piesBrazoParte delantera caída de 5,0 m (16' 5")
- MotorPotencia neta: ISO 9249171 hpCilindrada268.5 pulg³Potencia neta - ISO 9249 (DIN)174 hp (métrico)Modelo de motorCat® C4.4Potencia del motor máxima: ISO 14396174 hpCapacidad para biodiéselHasta B20¹Potencia del motor ISO 14396 (DIN)176 hp (métrico)EmisionesCumple con las normas de emisiones MAR-1 de Brasil, equivalentes a Tier 3 de la EPA de EE.UU. y a Stage IIIA de la UE.Calibre4.1 pulgNota (1)La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con ventilador, sistema de admisión de aire, sistema de escape y alternador con una velocidad del motor a 2.200 rpm. La potencia anunciada se prueba según el estándar especificado vigente en el momento de la fabricación.Carrera5.3 pulgNota (2)¹ Los motores Cat son compatibles con combustible diésel mezclado con los siguientes combustibles de baja intensidad de carbono** hasta un 100 % de biodiésel FAME (fatty acid methyl ester, éster metílico de ácido graso)* o un 100 % de combustible diésel renovable, HVO (hydrotreated vegetable oil, aceite vegetal hidrotratado) y GTL (gas-to-liquid, gas a líquido). Consulte las pautas para saber cuál es la aplicación correcta. Consulte con su distribuidor Cat o lea las recomendaciones de fluidos para máquinas Caterpillar (SEBU6250) a fin de obtener más detalles. * Para usar mezclas superiores al 20 % de biodiésel, consulte a su distribuidor Cat. ** Las emisiones de gases de efecto invernadero del tubo de escape generadas por combustibles de menor intensidad de carbono son casi las mismas que con los combustibles tradicionales.
- TransmisiónVelocidad máxima de desplazamiento12.4 milla/hPendiente máxima65%Tracción de la barra de tiro28551 lbf
- Sistema hidráulicoPresión máxima: implementos5075 lb/pulg²Presión máxima: desplazamiento5075 lb/pulg²Presión máxima: giro5656 lb/pulg²
- Mecanismo de giroVelocidad de giro8 rpmPar de giro máximo40700 lbf·pie
- PesosPeso en orden de trabajo58420 lbNotaEl peso en orden de trabajo incluye el tanque de combustible lleno, el operador y una herramienta de 1.400 kg (3.086 lb). El peso varía según la configuración.
- Capacidades de llenado de servicioCapacidad del tanque de combustible92.5 gal (EE.UU.)Mando final: cada uno0.7 gal (EE.UU.)Sistema de enfriamiento9.5 gal (EE.UU.)Servotransmisión0.7 gal (EE.UU.)Aceite del motor3.4 gal (EE.UU.)Sistema hidráulico (incluido el tanque)91.1 gal (EE.UU.)Eje trasero: caja (diferencial)3.7 gal (EE.UU.)Tanque hidráulico40.9 gal (EE.UU.)
- Sistema de aire acondicionadoNota (1)El sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a (potencial de calentamiento global = 1.430). El sistema contiene 1,05 kg (2,31 lb) de refrigerante, que tiene un equivalente de CO2 de 1,502 toneladas métricas (1,655 ton EE.UU.).
