ESPECIFICACIONES
Potencia bruta máxima188 hp
Potencia bruta máxima a 1.800 rpm, ISO14396 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)188 hp
Potencia neta nominal a 1.600 rpm, ISO9249 (DIN) (modalidad de potencia estándar: gama de velocidad 1 a 3*)173 hp
Potencia neta nominal182 hp
INFORMACIÓN GENERAL

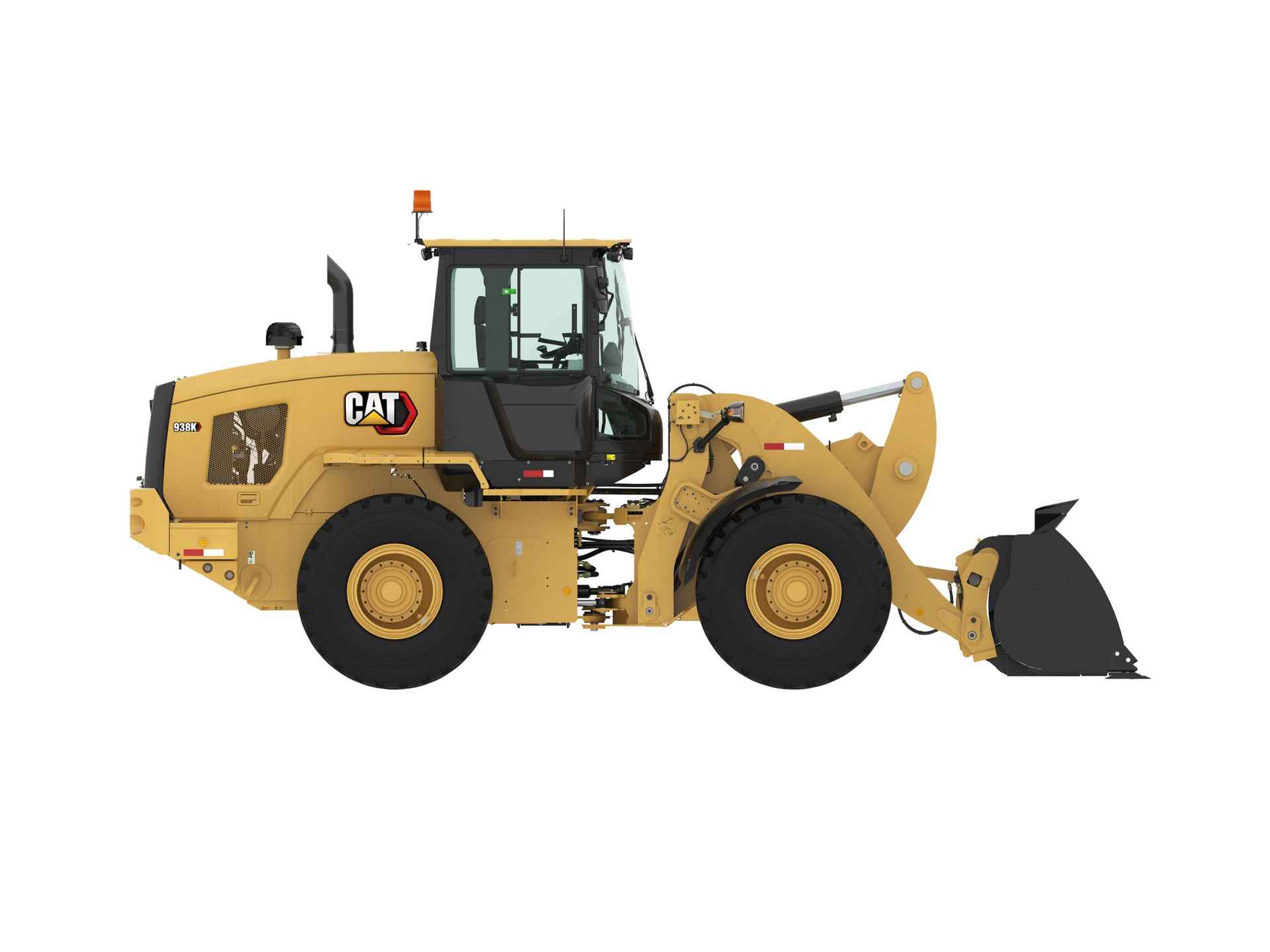

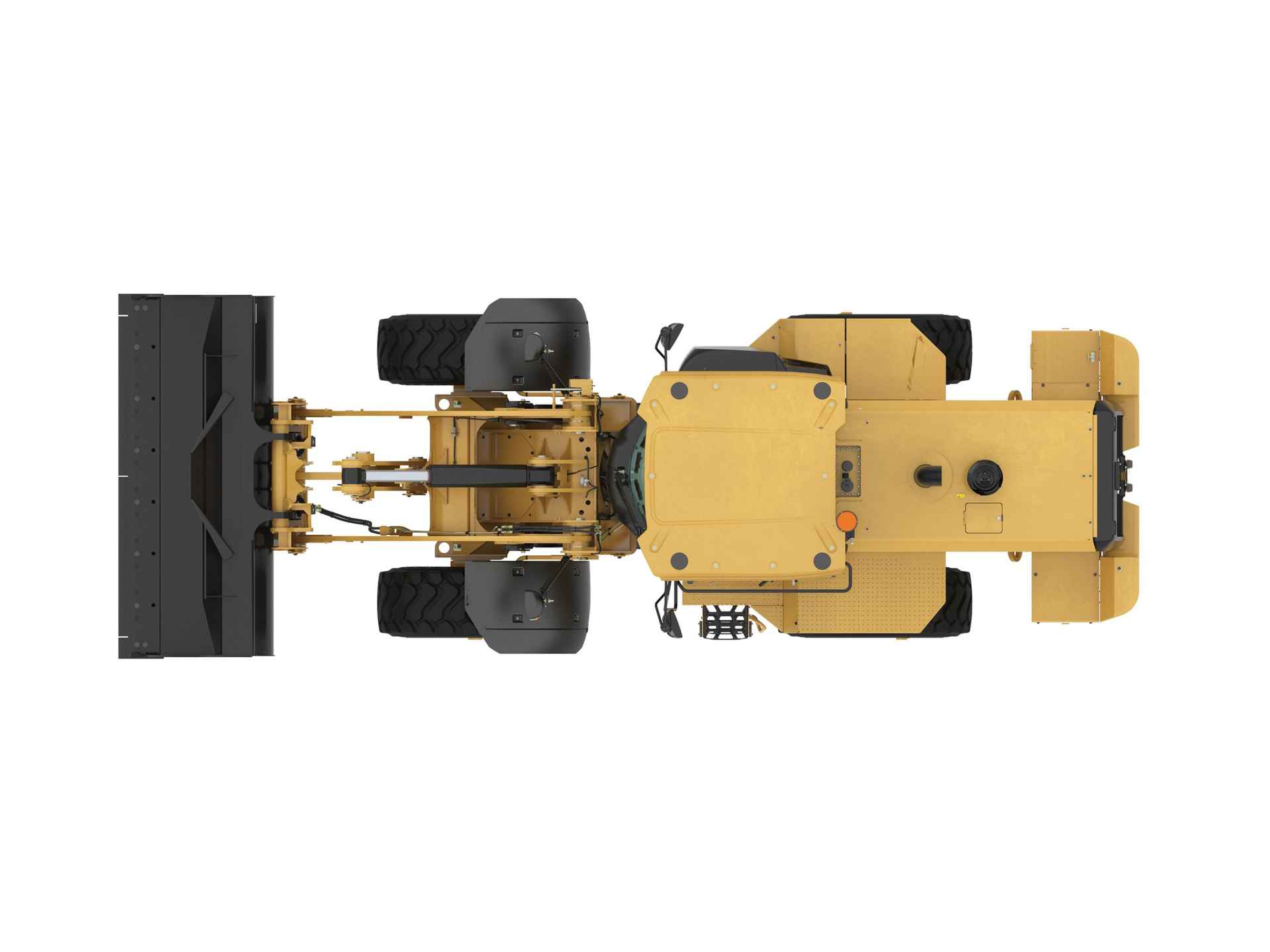

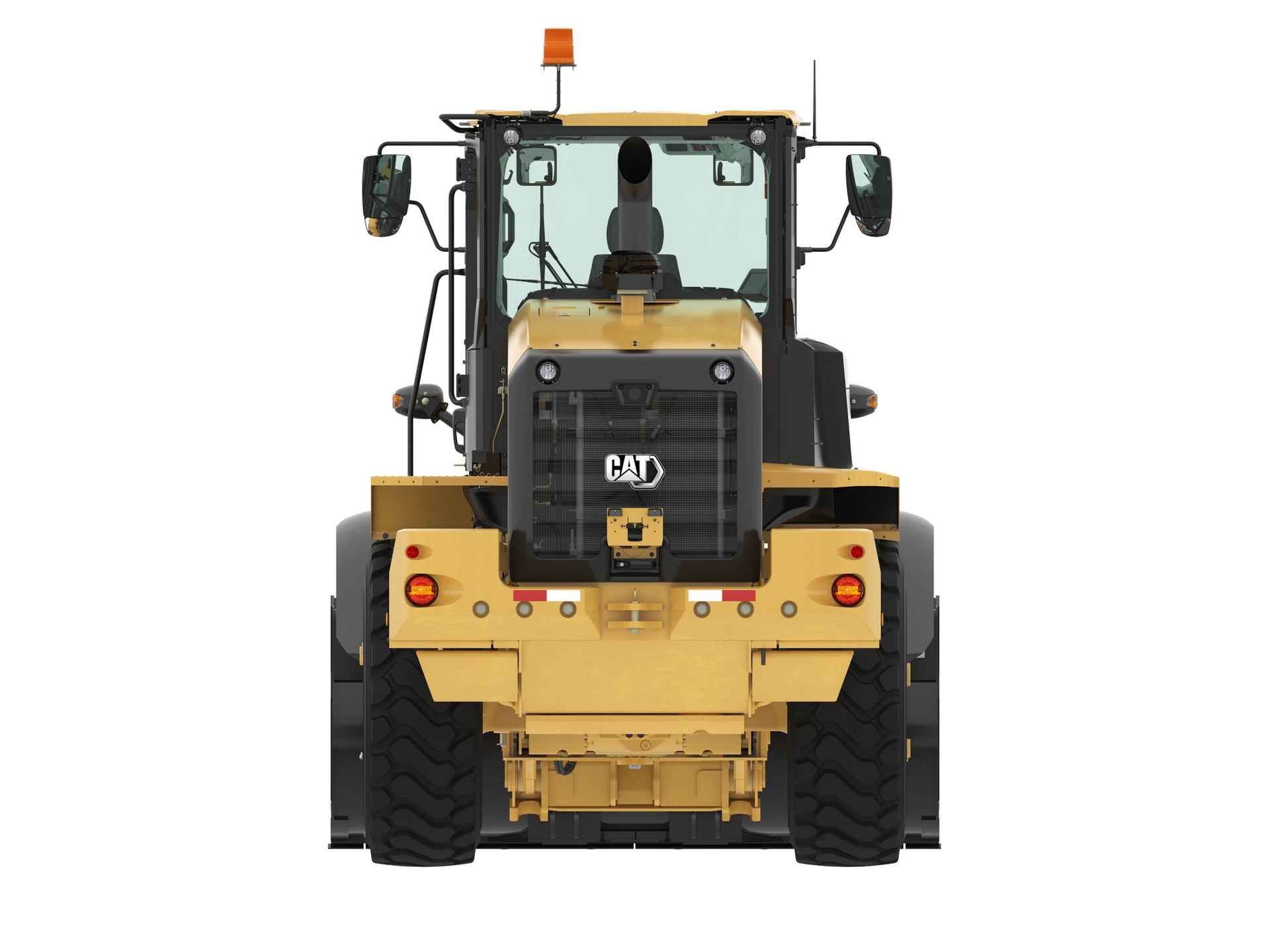

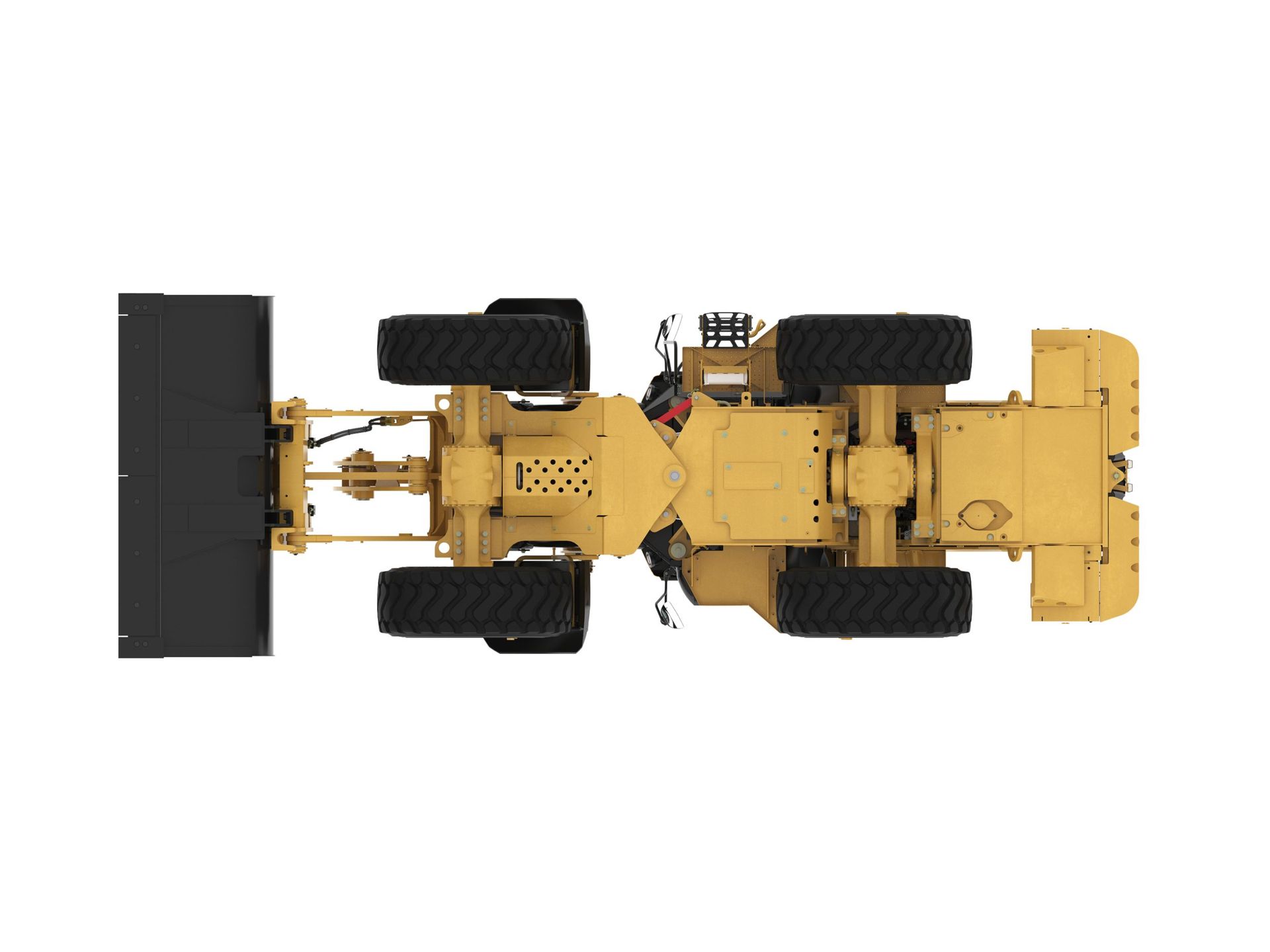

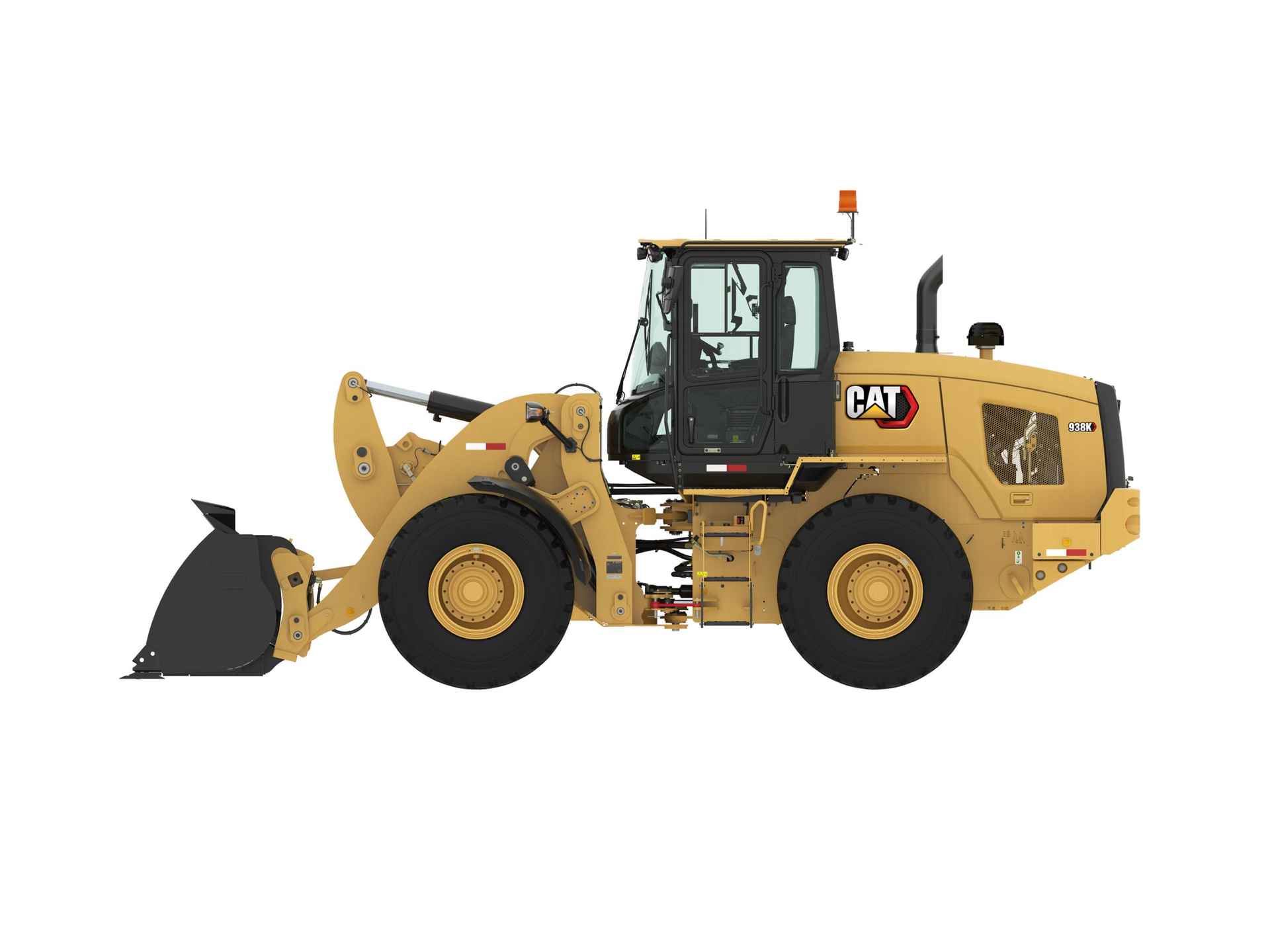

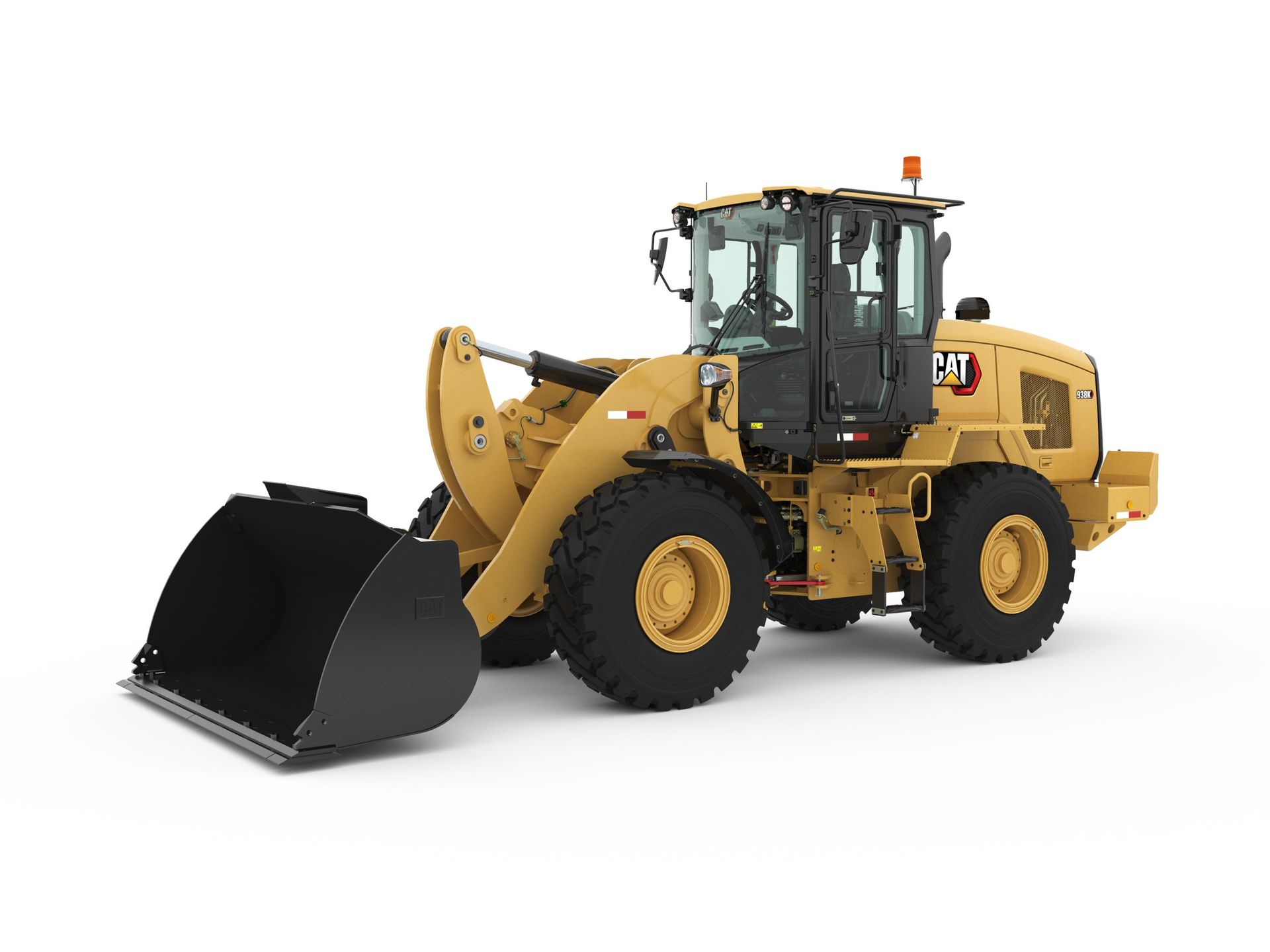

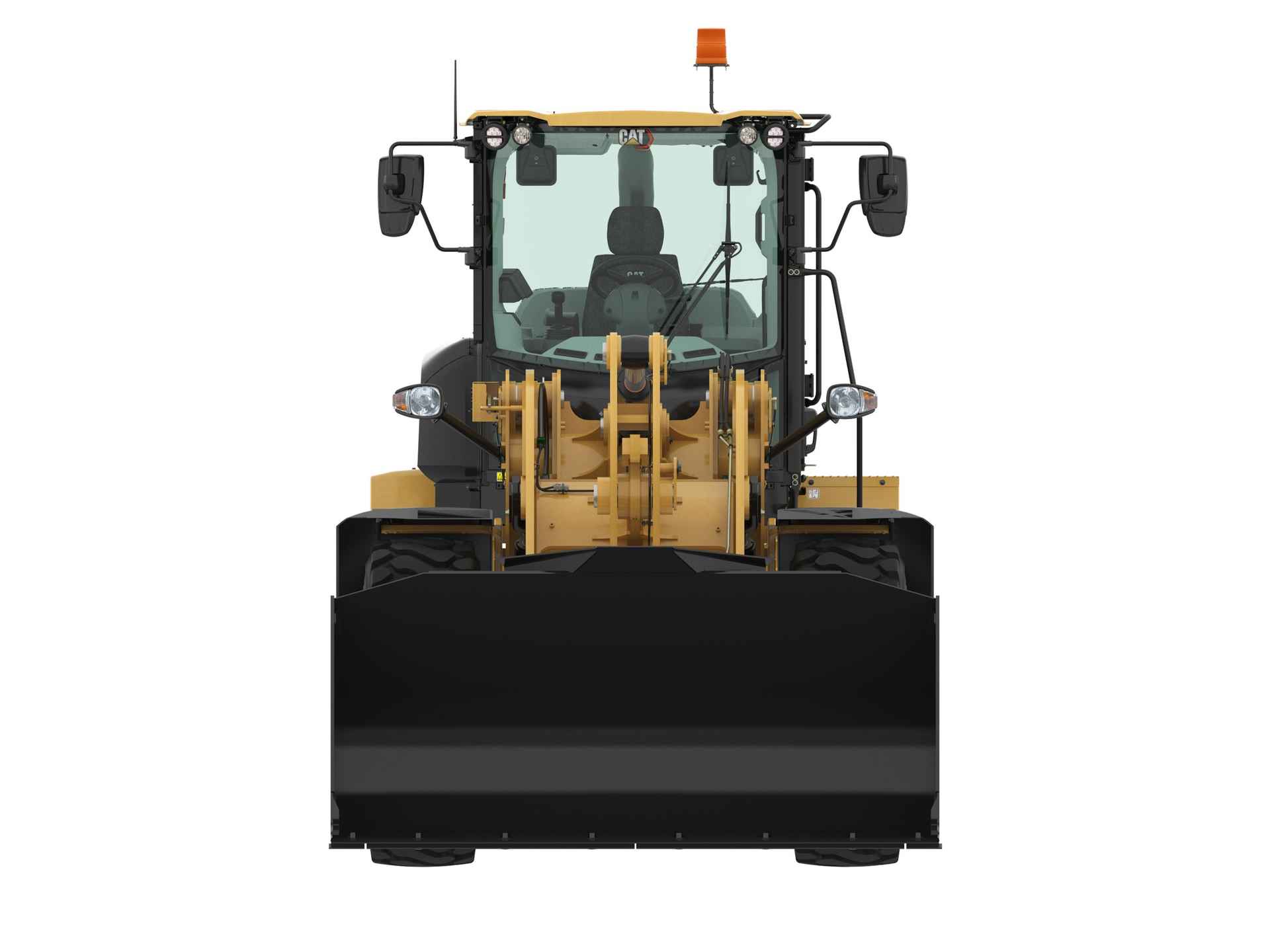

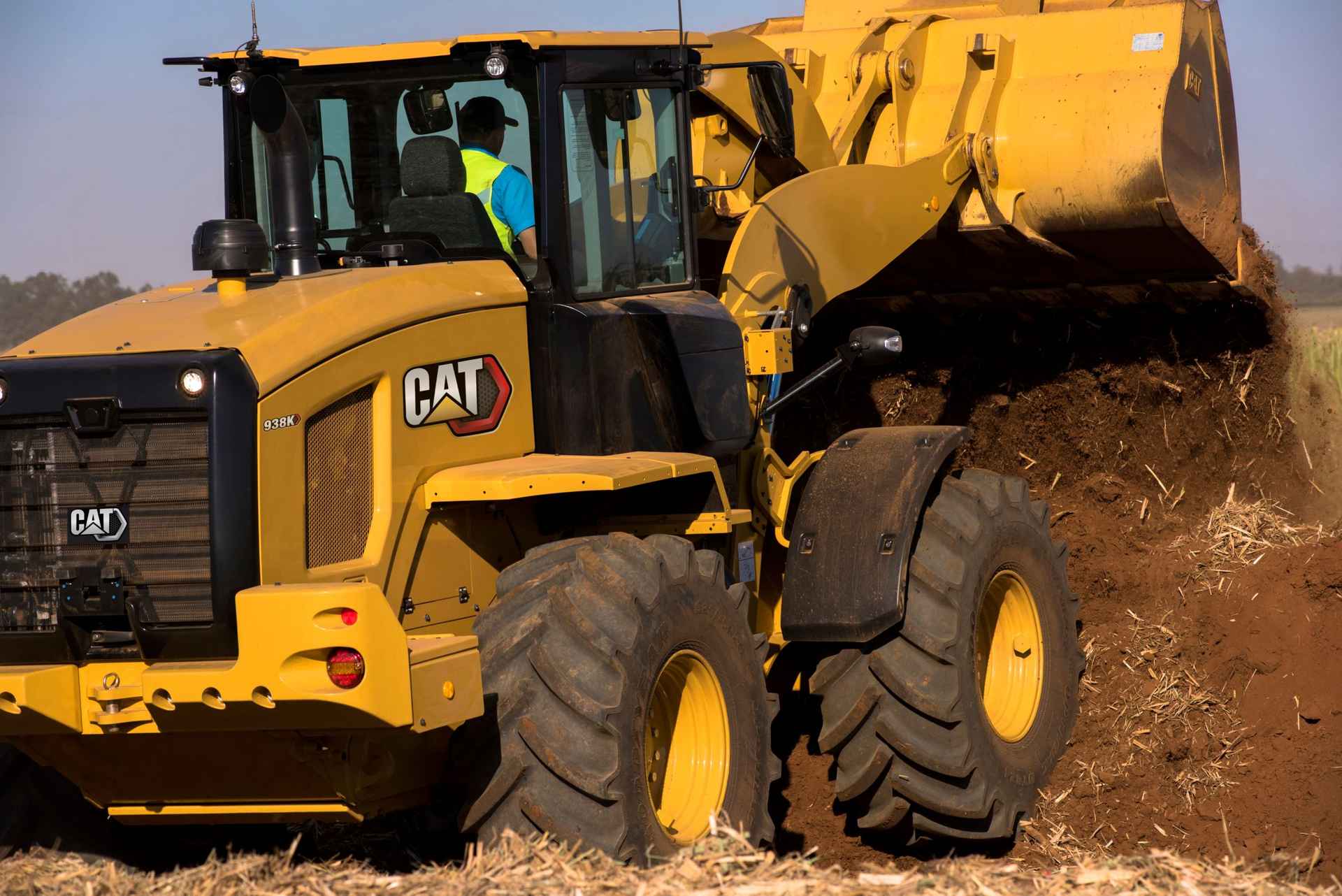

El Cargador de Ruedas Pequeño Cat® 938K establece el estándar de productividad, eficiencia del combustible y comodidad del operador. El varillaje de barra en Z optimizado del cargador ofrece el rendimiento de carga rápida de un varillaje en Z tradicional junto con el paralelismo y la capacidad de manipulación de carga de un portaherramientas. Un Motor C7.1 de alto par y baja velocidad funciona en coordinación con un tren de fuerza hidrostático e inteligente para entregar eficiencia del combustible de manera estándar.
INFORMACIÓN GENERAL
El Cargador de Ruedas Pequeño Cat® 938K establece el estándar de productividad, eficiencia del combustible y comodidad del operador. El varillaje de barra en Z optimizado del cargador ofrece el rendimiento de carga rápida de un varillaje en Z tradicional junto con el paralelismo y la capacidad de manipulación de carga de un portaherramientas. Un Motor C7.1 de alto par y baja velocidad funciona en coordinación con un tren de fuerza hidrostático e inteligente para entregar eficiencia del combustible de manera estándar.
- MotorPotencia bruta máxima188 hpPar neto máximo, ISO9249(1977)/EEC80/1269 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)653 lb/piePotencia bruta máxima a 1.800 rpm, ISO14396 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)188 hpPar neto máximo, SAE J1349 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)646 lb/piePotencia neta nominal a 1.600 rpm, ISO9249 (DIN) (modalidad de potencia estándar: gama de velocidad 1 a 3*)173 hpPotencia bruta máxima a 1.800 rpm, ISO14396 (DIN) (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)190 hpPotencia neta nominal182 hpDesplazamiento (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)427 pulg³Potencia neta nominal a 1.600 rpm, SAE J1349 (modalidad de potencia estándar: gama de velocidad1 a 3*)169 hpPotencia neta nominal a 1.800 rpm, SAE J1349 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)182 hpPotencia bruta máxima a 1.600 rpm, ISO14396 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)173 hpModelo de motorCat® C7.1Potencia bruta máxima a 1.600 rpm, ISO14396 (DIN) (modalidad de potencia estándar: gama de velocidad de 1 a 3*)175 hpNota (2)*La potencia de la gama 4 recibe un refuerzo para igualar la potencia de la modalidad de rendimiento.Potencia neta a 1.800 rpm, SAE J1349 (modalidad de potencia de rendimiento: gama 1 a 4)182 hpNota (1)La potencia neta especificada es la potencia disponible en el volante, cuando el motor está equipado con alternador y filtro de aire.Potencia neta a 1.600 rpm, SAE J1349 (modalidad de potencia estándar: gama 1 a 3*)169 hpNota*La potencia de la gama 4 recibe un refuerzo para igualar la potencia de la modalidad de rendimiento.Par bruto máximo, ISO14396 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)660 lb/piePotencia bruta máxima a 1.800 rpm, ISO 14396 (métrica) (modalidad de potencia de rendimiento: gama 1 a 4)190 hpDesplazamiento (modalidad de potencia estándar: gama de velocidad de 1 a 3*)427 pulg³Potencia neta a 1.600 rpm, ISO 9249 (métrica) (modalidad de potencia estándar: gama 1 a 3*)173 hpPar neto máximo, ISO9249 (1977)/EEC80/1269 (modalidad de potencia estándar; gama de velocidad de 1 a 3*)641 lb/piePotencia neta a 1.800 rpm, ISO 9249 (métrica) (modalidad de potencia de rendimiento: gama 1 a 4)188 hpPar bruto máximo, ISO14396 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)672 lb/piePotencia bruta máxima a 1.600 rpm, ISO 14396 (métrica) (modalidad de potencia estándar: gama 1 a 3*)175 hpPotencia neta nominal a 1.800 rpm, ISO9249 (DIN) (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)188 hpEmisionesEl motor cumple con las normas de emisiones equivalentes a Tier 3 de la EPA de EE.UU., Stage IIIA de la UE y MAR-1 de Brasil.Par neto máximo, SAE J1349 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)634 lb/pie
- PesosPeso en orden de trabajo33689 lb
- Capacidades de llenado de servicioEjes: delantero9.2 gal (EE.UU.)Sistema hidráulico (incluido el tanque)44.9 gal (EE.UU.)Cárter del motor5.2 gal (EE.UU.)Transmisión: caja de engranajes2.9 gal (EE.UU.)Tanque de combustible51.5 gal (EE.UU.)Ejes: trasero9.2 gal (EE.UU.)Tanque hidráulico23.8 gal (EE.UU.)Sistema de enfriamiento8.5 gal (EE.UU.)
- DirecciónNúmero de giros del volante de dirección: completamente a la izquierda hasta completamente a la derecha o completamente a la derecha hasta completamente a la izquierda3.1 girosPar máximo de dirección: 40° (giro completo)31398 lb/pieTiempos de ciclo de la dirección, completamente a la izquierda hasta completamente a la derecha, a 1.800 rpm: velocidad de las ruedas de la dirección de 90 rpm2.2 sPar máximo de dirección: 0° (máquina en línea recta)42506 lb/piePresión de trabajo máxima: bomba de la dirección3500 lb/pulg²Ángulo de articulación de la dirección: en cada dirección40°Flujo máximo: bomba de la dirección34 gal/min
- Sistema hidráulico del cargadorFlujo máximo: bomba del implemento: 3ª función*50 gal/minTiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: tiempo total del ciclo9.7 sTiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: descenso libre de levantamiento máximo a nivel del suelo2.7 sPresión de alivio del cilindro de inclinación: presión máxima de trabajo de la 3ª función4061 lb/pulg²Presión de trabajo máxima: bomba del implemento4061 lb/pulg²Tiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: levantamiento, desde nivel del suelo a levantamiento máximo6.2 sTiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: tiempo total del ciclo10.6 sPresión de alivio: cilindro de inclinación4351 lb/pulg²Flujo máximo: bomba del implemento50 gal/minTiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: descenso libre de levantamiento máximo a nivel del suelo2.7 sPresión de alivio del cilindro de inclinación: presión máxima de trabajo de la 4ª función4061 lb/pulg²Tiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: levantamiento, desde nivel del suelo a levantamiento máximo5.5 sTiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: descarga a la altura de levantamiento máxima1.7 sFlujo máximo: bomba del implemento: flujo máximo de la 3ª función*50 gal/minFlujo máximo: bomba del implemento: flujo máximo de la 4ª función*40 gal/minNota*Ajustable desde 20% al 100% de flujo máximo a través de la pantalla secundaria, si la tiene.Tiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: descarga a la altura de levantamiento máxima1.5 s
- TransmisiónAvance y retroceso: gama28 milla/hNota* El control de movimiento ultralento permite realizar ajustes en la gama de velocidad máxima de 1km/h (0,6 mph) a 13 km/h (8 mph) en Gama 1 desde de la pantalla secundaria, si está equipada. El valor predeterminado de fábrica es de 7km/h (4,4mph).Avance y retroceso: gama425 milla/hNotasEl valor predeterminado de fábrica es de 7 km/h (4,4 mph).Avance y retroceso: gama317 milla/hAvance y retroceso: gama1*1 a 13km/h (0,6 a 8mph)
- CucharonesCapacidades de cucharón2,5 a 5,0m³ (3,2 a 6,5yd³)Capacidades del cucharón: material liviano3,1 a 5,0m³ (4,0 a 6,5yd³)Capacidades del cucharón de uso general2,5 a 3,2m³ (3,2 a 4,2yd³)
- CabinaROPSSAE J1040 MAY94, ISO 3471:1994Nota (1)La cabina y las Estructuras de Protección en Caso de Vuelcos (ROPS, Rollover Protective Structures) son estándar.FOPSSAEJ/ISO3449 APR98, nivel II, ISO3449 1992 nivel IINota (2)Hay disponible una semicabina optativa.
- EjesDelanteroFijo, diferencial abierto (estándar); diferencial de bloqueo (optativo)TraseroOscilante ±11 grados; diferencial abierto (estándar); diferencial de patinaje limitado (optativo en algunas regiones)
- NeumáticosNota (1)Hay otras opciones de neumáticos disponibles. Comuníquese con su distribuidor Cat para obtener más detalles.Las demás opciones varían según la región (2)20.5-25 12PR (L-2); arrastrador de troncos/agricultura; 20.5-25 12PR (L-3); Flexport™ Gen IILas demás opciones varían según la región (1)20.5-25 16 PR (L-3)Nota (2)En algunas aplicaciones, las capacidades de producción del cargador pueden superar la capacidad de toneladas métricas-km/h (tonEE.UU.-mph) de los neumáticos.Nota (3)Caterpillar recomienda que solicite la ayuda de un proveedor de neumáticos para evaluar todas las condiciones antes de seleccionar el modelo de neumático.Tamaño estándar20.5 R25, radial (L-3)
- RuidoNota (3)El nivel de potencia acústica exterior declarado es de 104dB(A) cuando se mide según los procedimientos de pruebas dinámicas y las condiciones especificados en la norma ISO6395:2008.Nota (2)La medición se llevó a cabo al 70% de la velocidad máxima del ventilador de enfriamiento del motor, con las puertas y ventanas de la cabina cerradas. La cabina se instaló correctamente y tuvo un mantenimiento adecuado. El nivel de ruido puede variar a diferentes velocidades del ventilador de enfriamiento del motor.Nota (1)El nivel de presión acústica dinámica en los oídos del operador declarado es de 72dB(A) cuando se utiliza la norma ISO6396:2008 para medir el valor en una cabina cerrada.
