ESPECIFICACIONES
Potencia neta nominal a 1.800 rpm, SAE J1349 (modalidad de potencia de rendimiento: Gama 1 a 4137 hp
Potencia neta nominal a 1.600 rpm, SAE J1349 (modalidad de potencia estándar: Gama 1 a 3*)131 hp
Potencia neta nominal a 1.800 rpm, ISO 9249 (DIN) (modalidad de potencia de rendimiento: Gama 1 a 4140 hp
Potencia neta nominal a 1.600 rpm, ISO 9249 (DIN) (modalidad de potencia estándar: Gama 1 a 3*)135 hp
INFORMACIÓN GENERAL

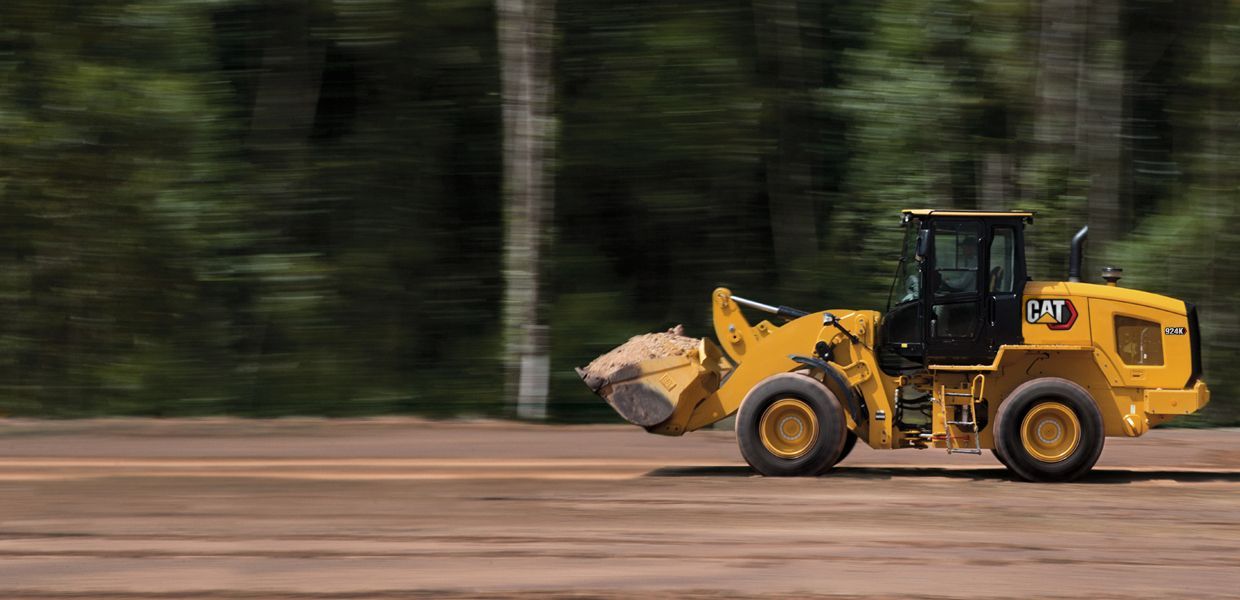

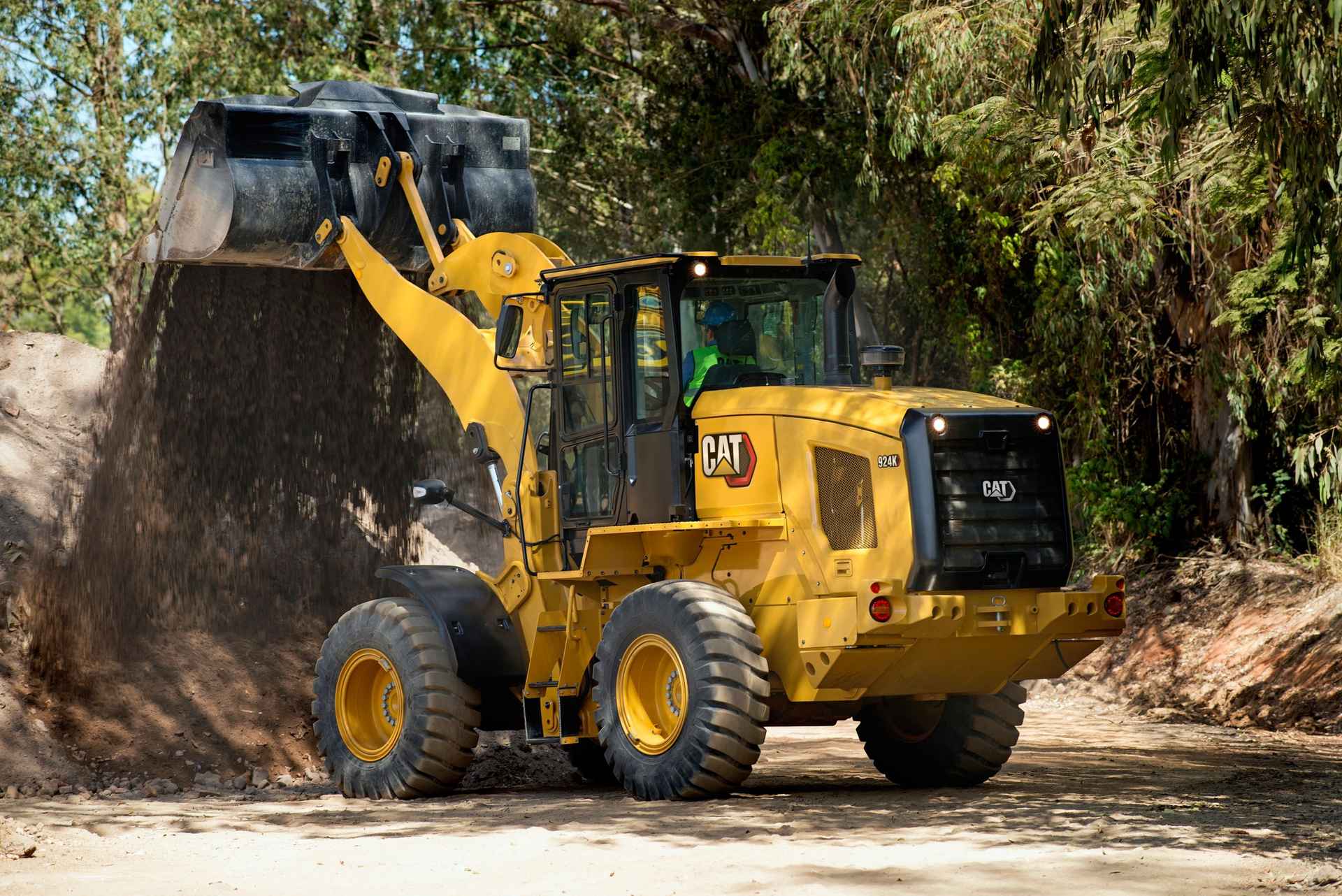

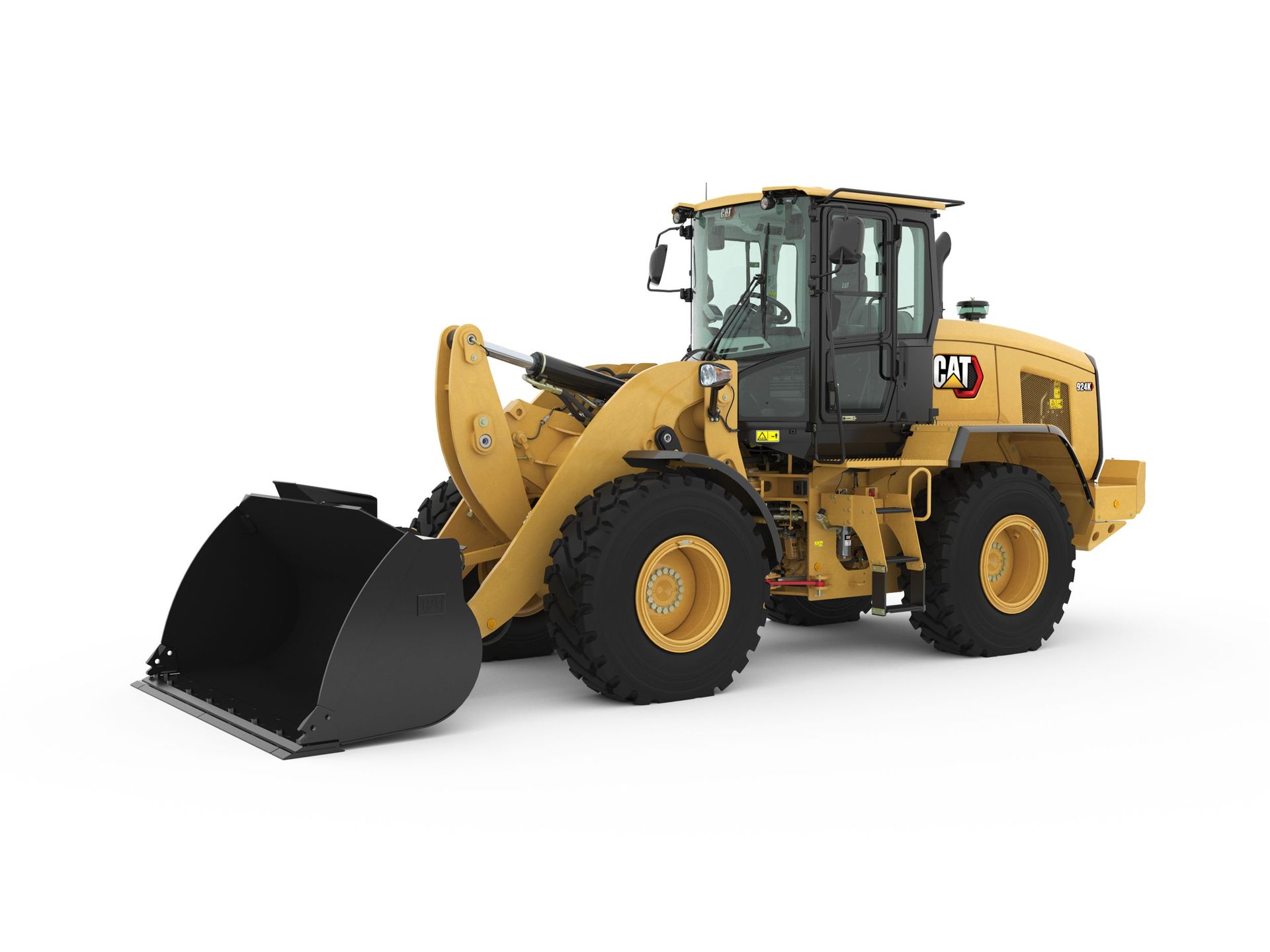

El Cargador de Ruedas Pequeño Cat® 924K establece el estándar de productividad, eficiencia del combustible y comodidad del operador. El varillaje de barra en Z optimizado del cargador ofrece el rendimiento de carga rápida de un varillaje en Z tradicional junto con el paralelismo y la capacidad de manipulación de carga de un portaherramientas. Un Motor C7.1 de alto par y baja velocidad funciona en coordinación con un tren de fuerza hidrostático e inteligente para entregar eficiencia del combustible de manera estándar.
INFORMACIÓN GENERAL
El Cargador de Ruedas Pequeño Cat® 924K establece el estándar de productividad, eficiencia del combustible y comodidad del operador. El varillaje de barra en Z optimizado del cargador ofrece el rendimiento de carga rápida de un varillaje en Z tradicional junto con el paralelismo y la capacidad de manipulación de carga de un portaherramientas. Un Motor C7.1 de alto par y baja velocidad funciona en coordinación con un tren de fuerza hidrostático e inteligente para entregar eficiencia del combustible de manera estándar.
- MotorPotencia neta nominal a 1.800 rpm, SAE J1349 (modalidad de potencia de rendimiento: Gama 1 a 4137 hpDesplazamiento (modalidad de potencia estándar: gama de velocidad de 1 a 3*)427 pulg³Potencia neta nominal a 1.600 rpm, SAE J1349 (modalidad de potencia estándar: Gama 1 a 3*)131 hpPotencia neta nominal a 1.600 rpm, ISO 9249 (DIN) (modalidad de potencia estándar: Gama 1 a 3*)135 hpPotencia neta nominal a 1.800 rpm, ISO 9249 (DIN) (modalidad de potencia de rendimiento: Gama 1 a 4140 hpPotencia bruta máxima, ISO 14396 (DIN) (modalidad de potencia estándar: Gama 1 a 3*)137 hpPotencia neta nominal a 1.600 rpm, ISO 9249 (DIN) (modalidad de potencia estándar: Gama 1 a 3*)135 hpPar neto máximo, ISO9249(1977)/EEC80/1269 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)524 lb/piePotencia bruta máxima, ISO 14396 (DIN) (modalidad de potencia estándar: Gama 1 a 3*)137 hpPar bruto máximo, ISO14396 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)534 lb/piePotencia neta nominal a 1.800 rpm, SAE J1349 (modalidad de potencia de rendimiento: Gama 1 a 4137 hpPotencia bruta máxima, ISO 14396 (modalidad de potencia estándar: gama 1 a 3*)135 hpPotencia bruta máxima, ISO 14396 (DIN) (modalidad de potencia de rendimiento: gama 1 a 4)143 hpPar neto máximo, ISO9249 (1977)/EEC80/1269 (modalidad de potencia estándar; gama de velocidad de 1 a 3*)524 lb/piePotencia neta nominal137 hpPotencia neta a 1.600 rpm, SAE J1349 (modalidad de potencia estándar: gama 1 a 3*)131 hpPotencia bruta máxima, ISO 14396 (modalidad de potencia de rendimiento: gama 1 a 4)141 hpPotencia neta a 1.800 rpm, SAE J1349 (modalidad de potencia de rendimiento: gama 1 a 4)137 hpPotencia bruta máxima143 hpModelo de motorCat® C7.1Desplazamiento (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)427 pulg³EmisionesEl motor cumple con las normas de emisiones equivalentes a Tier 3 de la EPA de EE.UU., Stage IIIA de la UE y MAR-1 de Brasil.Potencia neta nominal a 1.600 rpm, SAE J1349 (modalidad de potencia estándar: Gama 1 a 3*)131 hpNota*La potencia de la gama 4 recibe un refuerzo para igualar la potencia de la modalidad de rendimiento.Par bruto máximo, ISO14396 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)534 lb/pieNota (1)La potencia neta especificada es la potencia disponible en el volante, cuando el motor está equipado con alternador y filtro de aire.Par neto máximo, SAE J1349 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)519 lb/piePotencia bruta máxima a 1.600 rpm, ISO 14396 (métrica) (modalidad de potencia estándar: gama 1 a 3*)137 hpPotencia neta nominal a 1.800 rpm, ISO 9249 (DIN) (modalidad de potencia de rendimiento: Gama 1 a 4140 hpPotencia bruta máxima a 1.800 rpm, ISO 14396 (métrica) (modalidad de potencia de rendimiento: gama 1 a 4)143 hpPotencia bruta máxima a 1.800 rpm, ISO14396 (modalidad de potencia de rendimiento: gama de velocidad de 1 a 4)141 hpPotencia neta a 1.800 rpm, ISO 9249 (métrica) (modalidad de potencia de rendimiento: gama 1 a 4)140 hpPar neto máximo, SAE J1349 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)519 lb/piePotencia neta a 1.600 rpm, ISO 9249 (métrica) (modalidad de potencia estándar: gama 1 a 3*)135 hpPotencia bruta máxima a 1.600 rpm, ISO14396 (modalidad de potencia estándar: gama de velocidad de 1 a 3*)135 hp
- PesosPeso en orden de trabajo26004 lbPeso en orden de trabajo: neumáticos17.525196 lbPeso en orden de trabajo: neumáticos20.526004 lb
- Capacidades de llenado de servicioTanque hidráulico23.8 gal (EE.UU.)Tanque de combustible51.5 gal (EE.UU.)Sistema de enfriamiento8.5 gal (EE.UU.)Ejes delanteros5.5 gal (EE.UU.)Transmisión: caja de engranajes2.2 gal (EE.UU.)Cárter del motor5.2 gal (EE.UU.)Sistema hidráulico (incluido el tanque)42.3 gal (EE.UU.)Ejes traseros5.5 gal (EE.UU.)
- DirecciónPar máximo de dirección: 40° (giro completo)27747 lb/pieTiempos de ciclo de la dirección, completamente a la izquierda hasta completamente a la derecha, a 1.800 rpm: velocidad de las ruedas de la dirección de 90 rpm2.4 sFlujo máximo: bomba de la dirección33 gal/minPresión de trabajo máxima: bomba de la dirección3500 lb/pulg²Número de giros del volante de dirección: completamente a la izquierda hasta completamente a la derecha o completamente a la derecha hasta completamente a la izquierda3.5 girosÁngulo de articulación de la dirección: en cada dirección40°Par máximo de dirección: 0° (máquina en línea recta)37155 lb/pie
- Sistema hidráulico del cargadorTiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: tiempo total del ciclo10.6 sFlujo máximo: bomba del implemento40 gal/minTiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: descenso libre de levantamiento máximo a nivel del suelo2.6 sTiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: tiempo total del ciclo9.5 sFlujo máximo: bomba del implemento: flujo máximo de la 4ª función*40 gal/minPresión de alivio del cilindro de inclinación: presión máxima de trabajo de la 4ª función3771 lb/pulg²Tiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: levantamiento, desde nivel del suelo a levantamiento máximo6.3 sTiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: levantamiento, desde nivel del suelo a levantamiento máximo5.4 sTiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: descenso libre de levantamiento máximo a nivel del suelo2.6 sPresión de alivio: cilindro de inclinación4061 lb/pulg²Presión de alivio del cilindro de inclinación: presión máxima de trabajo de la 3ª función3771 lb/pulg²Tiempo de ciclo hidráulico: modalidad de rendimiento a 1.800 rpm: descarga a la altura de levantamiento máxima1.5 sFlujo máximo: bomba del implemento: 3ª función*40 gal/minTiempo de ciclo hidráulico: modalidad estándar a 1.600 rpm: descarga a la altura de levantamiento máxima1.7 sPresión de trabajo máxima: bomba del implemento3771 lb/pulg²Nota*Ajustable desde 20% al 100% de flujo máximo a través de la pantalla secundaria, si la tiene.
- TransmisiónAvance y retroceso: gama28 milla/hNotasEl valor predeterminado de fábrica es de 7km/h (4,4mph).Avance y retroceso: gama425 milla/hNota*El control de movimiento ultralento permite ajustes en la gama de velocidad máxima de 1km/h (0,6 mph) a 13km/h (8mph) en gama1 a través de la pantalla secundaria.Avance y retroceso: gama317 milla/hAvance y retroceso: gama1*1 a 13km/h (0,6 a 8mph)
- CucharonesCapacidades de cucharón1,7 a 5,0 m3 (2,2 a 6,5 yd3)Capacidades del cucharón de uso general1,7 a 2,5 m3 (2,2 a 3,2yd3)Capacidades del cucharón: material liviano3,1 a 5,0m3 (4,0 a-6,5yd3)
- CabinaROPSSAE J1040 MAY94, ISO 3471-1994.Nota (2)Hay disponible una semicabina optativa.FOPSSAE J/ISO 3449 APR98, nivel II, ISO 3449 1992 nivel II.Nota (1)La cabina y las Estructuras de Protección en Caso de Vuelcos (ROPS, Rollover Protective Structures) son estándar.
- RuidoNota (1)El nivel declarado de presión acústica dinámica en los oídos del operador es de 72dB(A) cuando se utiliza la norma "ISO 6396:2008" para medir el valor en una cabina cerrada.Nota (3)El nivel declarado de potencia acústica exterior es de 104dB(A) cuando el valor se mide de acuerdo con la norma "ISO 6395:2008".Nota (2)La medición se llevó a cabo al 70% de la velocidad máxima del ventilador de enfriamiento del motor, con las puertas y ventanas de la cabina cerradas.
- NeumáticosLas demás opciones varían según la región (2)17.5 R25, radial (L-2); 17.5 R25, radial (L-5); 550/65 R25 radial (L-3); Flexport™ Gen II; arrastrador de troncos/agriculturaNota (1)Hay otras opciones de neumáticos disponibles. Comuníquese con su distribuidor Cat para obtener más detalles.Las demás opciones varían según la región17.5 R25, radiales (L-3); 17.5-25 16 PR (L-3); 20.5-25 16 PR (L-3)Nota (3)Caterpillar recomienda que solicite la ayuda de un proveedor de neumáticos para evaluar todas las condiciones antes de seleccionar el modelo de neumático.Nota (2)En algunas aplicaciones, las capacidades de producción del cargador pueden superar la capacidad de toneladas métricas-km/h (tonEE.UU.-mph) de los neumáticos.Tamaño estándar20.5 R25, radial (L-3)Las demás opciones varían según la región (1)20.5 R25, radial (L-2); 20.5 R25 radial (L-3); 20.5 R25, radial (L-5); 20.5-25 12PR (L-2); 20.5-25 12PR (L-3); 20.5-25 12PR (L-5)
- EjesDelanteroFijo, diferencial abierto (estándar); diferencial de bloqueo (optativo)TraseroOscilante ±11 grados; diferencial abierto (estándar); diferencial de patinaje limitado (optativo en algunas regiones)
