824

ESPECIFICACIONES

Flujo de la bomba a 1.800 rpm30.9 gal/min

Flujo máximo a 1.800 rpm44.9 gal/min

Altitud máxima sin reducción de potencia (Tier 4 final de la EPA de EE.UU. o Stage V de la UE)9298 pie

Altitud máxima sin reducción de potencia (Tier 3 de la EPA de EE.UU. o Stage IIIA de la UE)9098 pie

INFORMACIÓN GENERAL

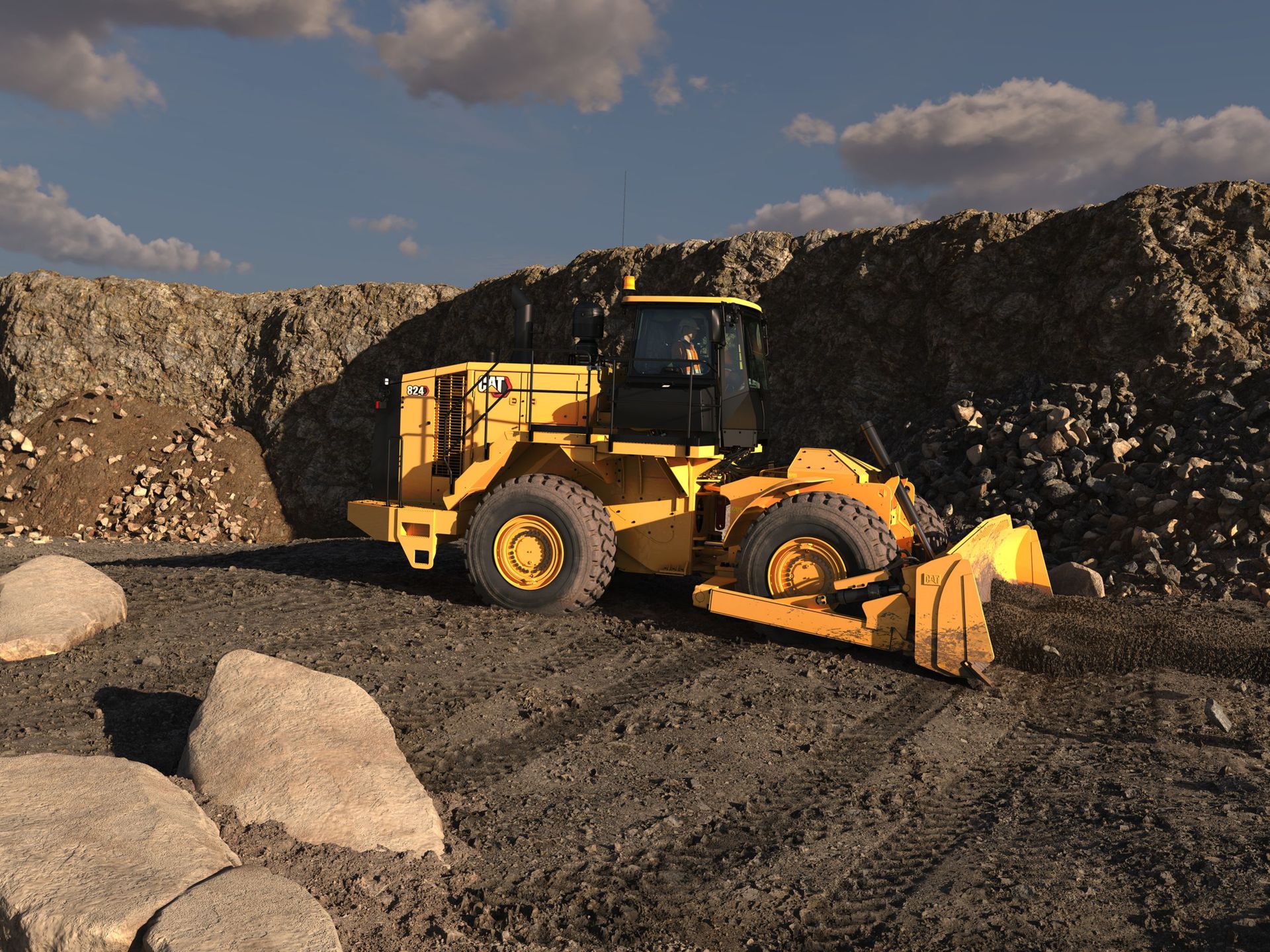

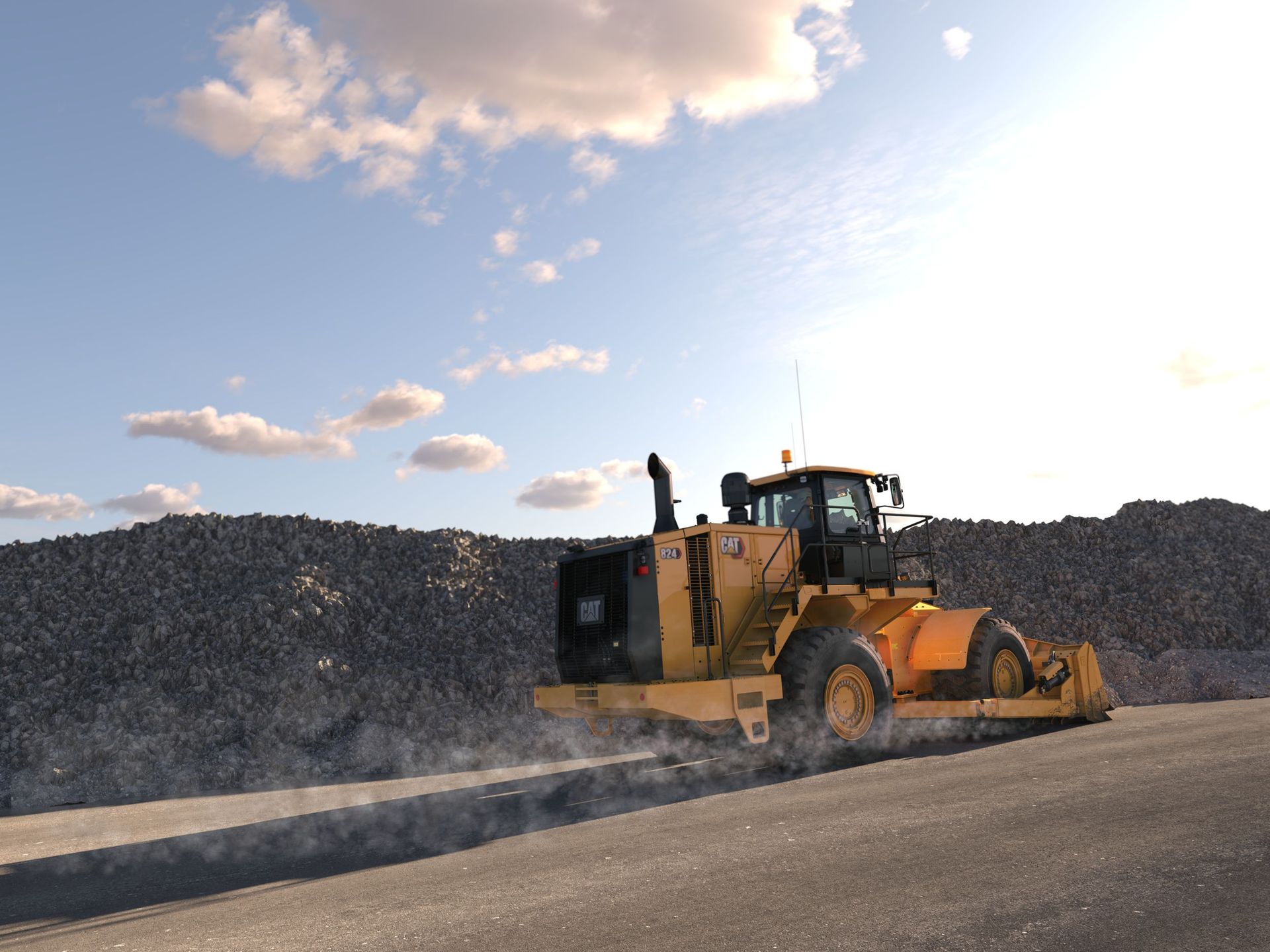

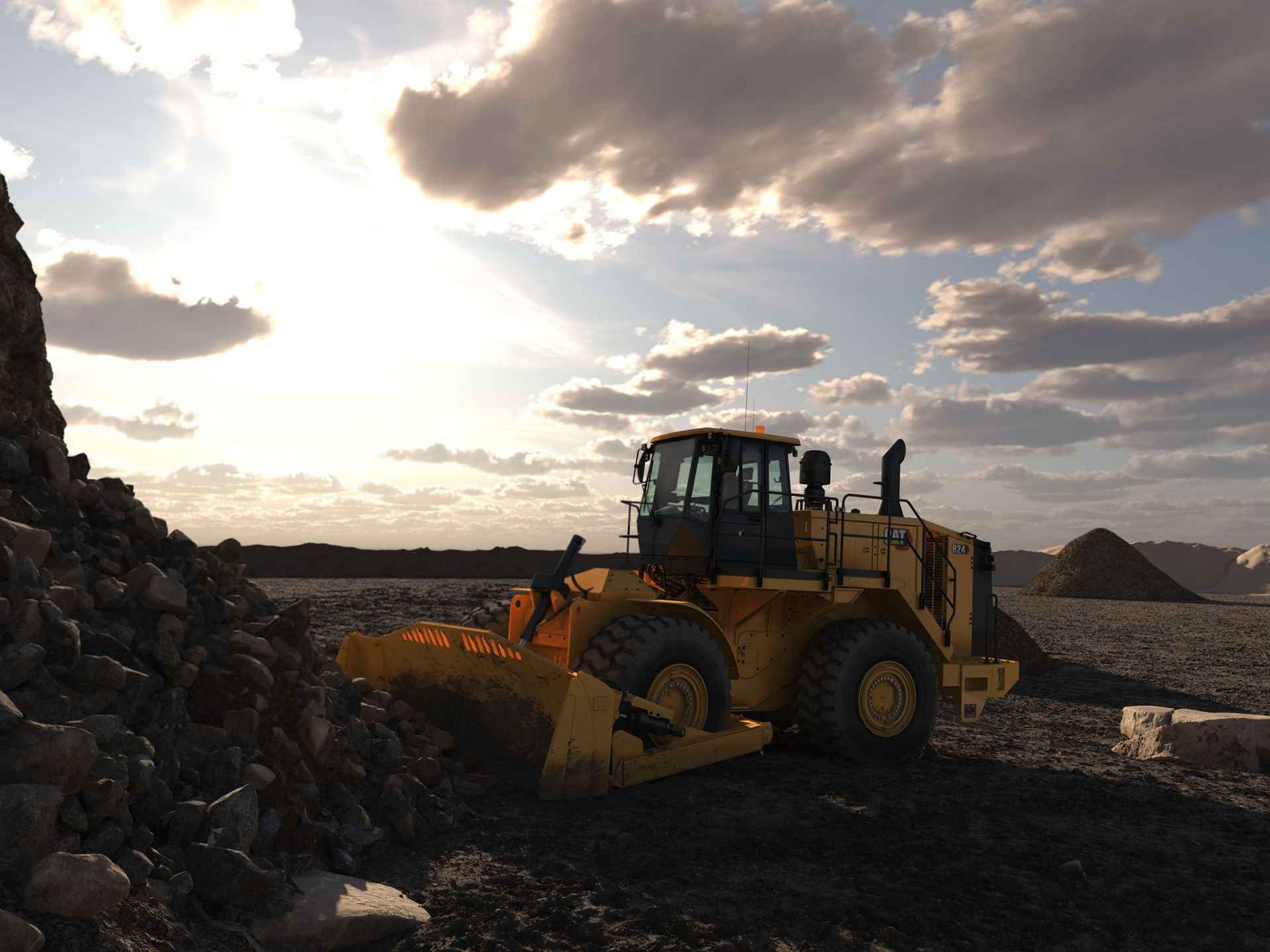

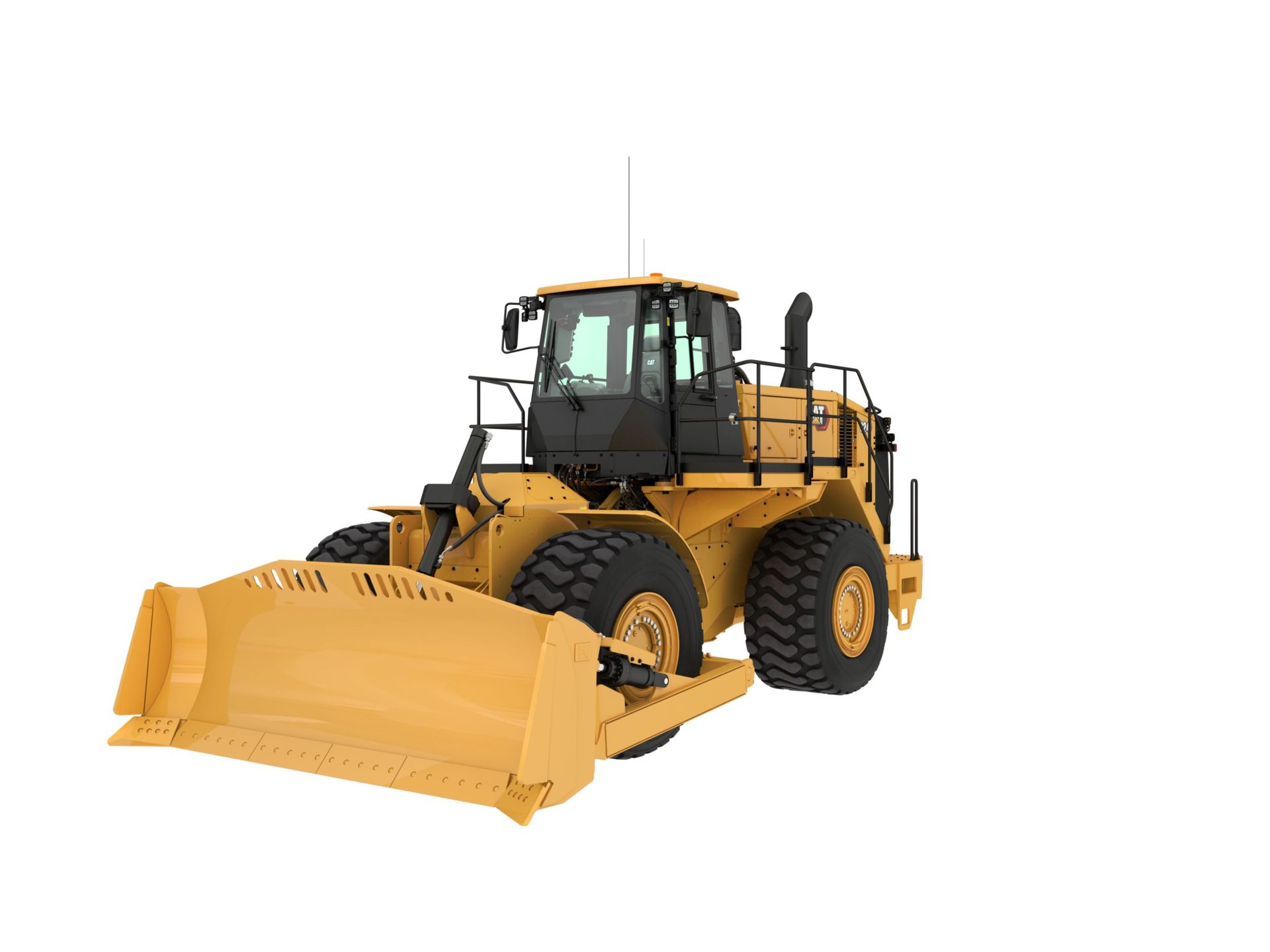

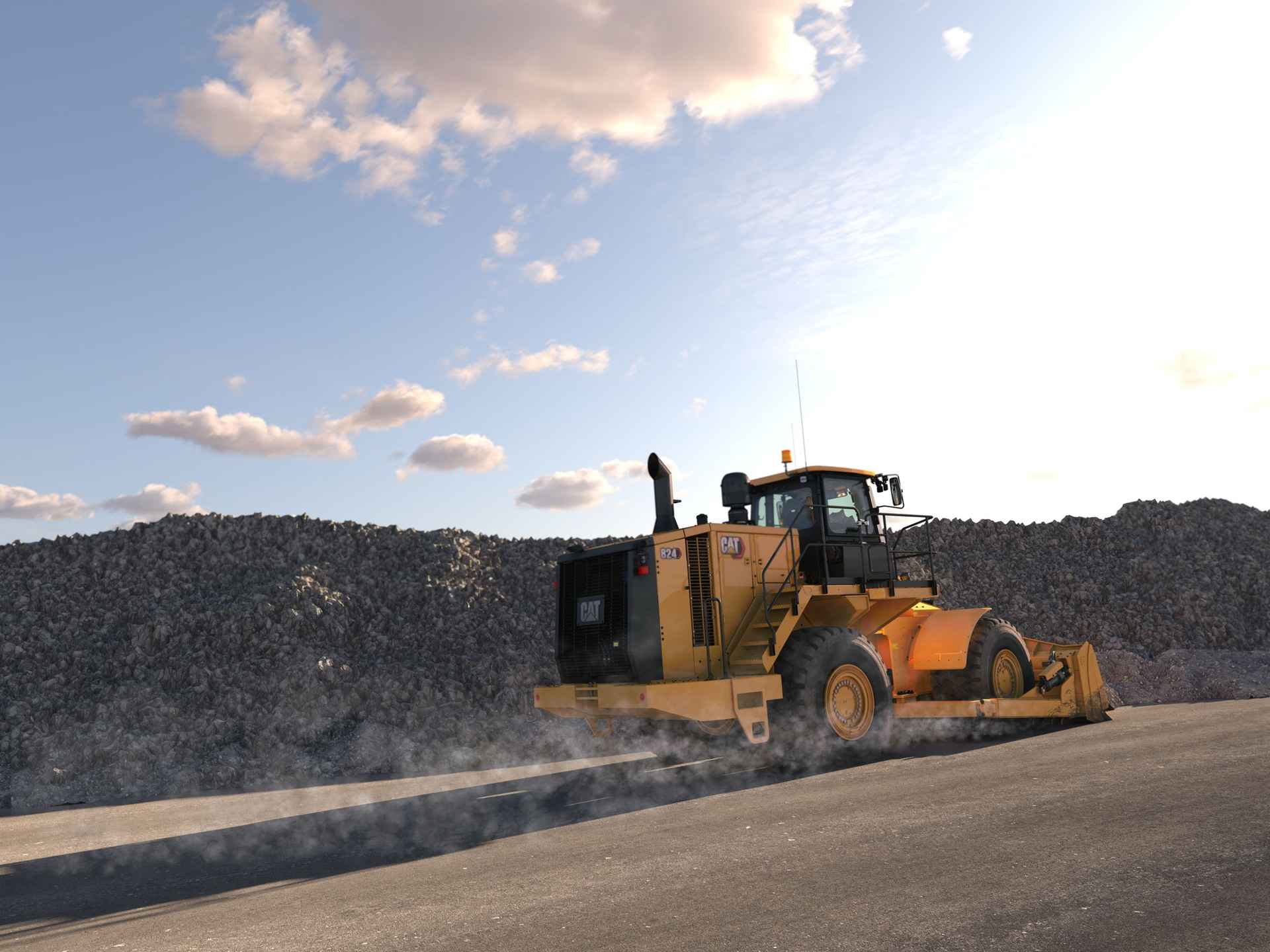

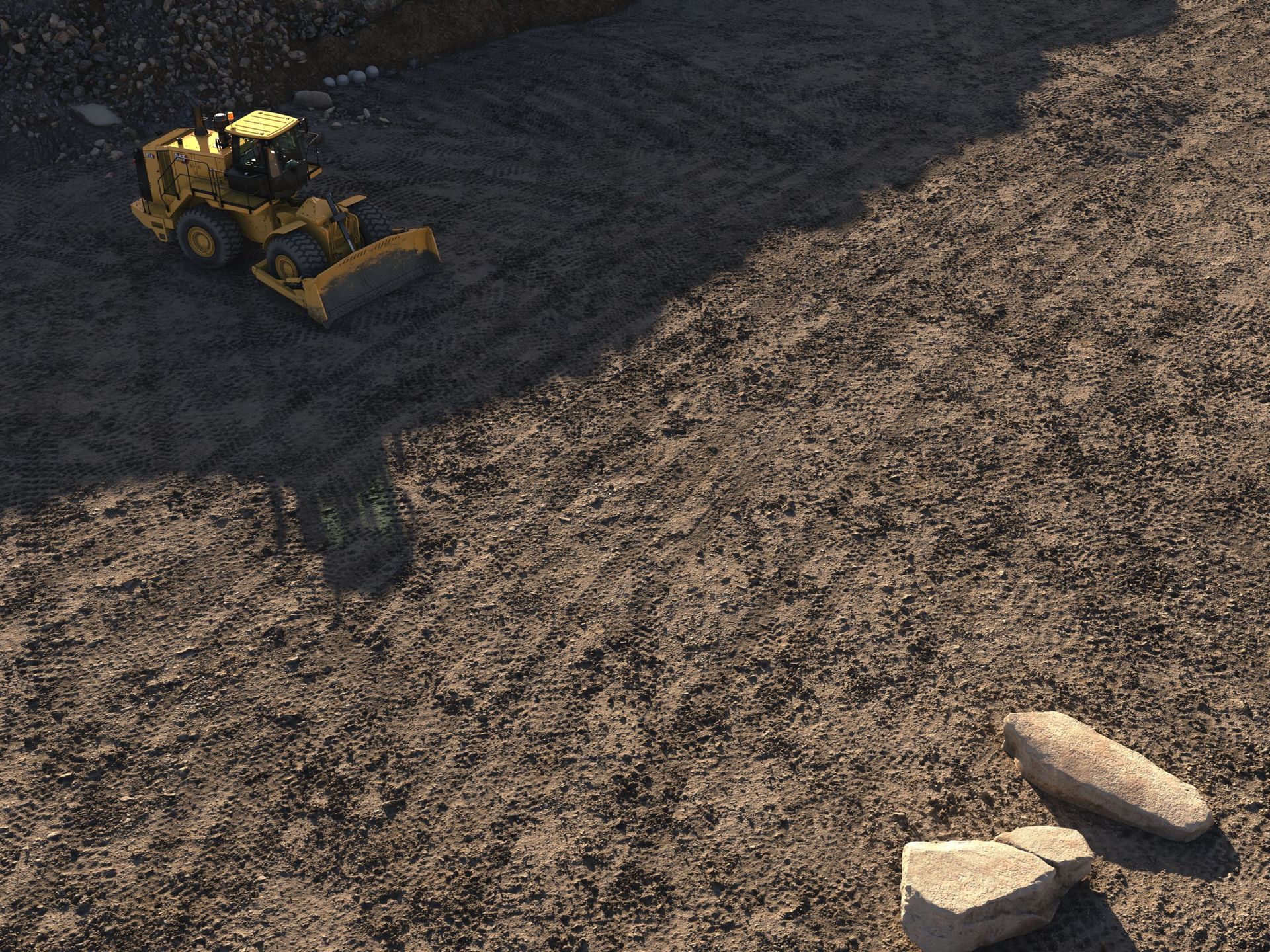

Los tractores topadores de ruedas Cat® combinan la potencia de un tractor topador de cadenas con la facilidad de movimiento de una máquina sobre ruedas. De esta manera, ofrecen mayor producción con un costo de operación bajo en una variedad de aplicaciones, desde la limpieza para el sector de la minería en superficie hasta el apilamiento de carbón y el mantenimiento y la recuperación de carreteras.

INFORMACIÓN GENERAL

Sistema hidráulico: levantamiento/inclinación
Flujo de la bomba a 1.800 rpm30.9 gal/min
Presión máxima de suministro3495 lb/pulg²
Flujo de la bomba a 1.800 rpm30.9 gal EE.UU./min
Cilindros de doble acción: levantamiento, calibre y carrera120 mm × 1.070 mm (4,7" × 42,1")
Presión de alivio principal3771 lb/pulg²
Cilindro de doble acción: inclinación, calibre y carrera140 mm × 230 mm (5,5" × 9,1")
Sistema hidráulico: dirección
Flujo máximo a 1.800 rpm44.9 gal/min
Ajuste de válvula de alivio: dirección3481 lb/pulg²
Calibre4.5 pulg
Sistema de dirección: circuitoOperado por piloto y con detección de carga
Carrera22.7 pulg
Sistema de dirección: bombaPistón de desplazamiento variable
Flujo máximo a 1.800 rpm44.9 gal EE.UU./min
Ángulo de articulación del vehículo86°
Motor
Altitud máxima sin reducción de potencia (Tier 4 final de la EPA de EE.UU. o Stage V de la UE)9298 pie
Calibre5.4 pulg
Altitud máxima sin reducción de potencia (Tier 3 de la EPA de EE.UU. o Stage IIIA de la UE)9098 pie
Carrera6.7 pulg
Potencia neta - SAE J1349:2011405 hp
Cilindrada927.6 pulg³
Velocidad nominal1800 rpm
Velocidad alta de funcionamiento en vacío2300 rpm
Potencia neta: ISO 9249:2007405 hp
Velocidad baja de funcionamiento en vacío800 rpm
Potencia del motor: ISO 14396:2002426 hp
Modelo de motorCat® C15
Potencia bruta: SAE J1995:2014434 hp
Reserva de par33%
Par máximo neto (1.300 rpm)1479 lbf·pie
Nota (1)La potencia neta anunciada es la potencia disponible en el volante del motor cuando el motor está equipado con ventilador, filtro de aire, módulo de emisiones limpias y alternador.
Altitud máxima sin reducción de potencia (Tier 4 final de la EPA de EE.UU. o Stage V de la UE)9298 pies
Nota (2)Hay dos configuraciones de emisión del motor disponibles. Una cumple con las normas de emisiones Tier 4 final de la EPA de EE.UU., Stage V de la UE, Stage V de Corea y 2014 de Japón. La otra cumple con las normas de emisiones MAR-1 de Brasil, equivalentes a Tier 3 de la EPA de EE.UU. y a Stage IIIA de la UE.
Altitud máxima sin reducción de potencia (Tier 3 de la EPA de EE.UU. o Stage IIIA de la UE)9098 pies
Dimensiones (aproximadas)
Altura hasta la parte superior de la baliza14.5 pie
Altura hasta la parte superior de la baliza14.5 pies
Altura: parte superior del tubo de escape vertical14.2 pie
Altura: parte superior del tubo de escape vertical14.2 pies
Altura: parte superior del capó10.5 pie
Altura: parte superior del capó10.5 pies
Espacio libre sobre el suelo del parachoques2.8 pie
Espacio libre sobre el suelo del parachoques2.8 pies
Línea central del eje frontal al enganche6.1 pie
Línea central del eje frontal al enganche6.1 pies
Distancia entre ejes12.1 pie
Distancia entre ejes12.1 pies
Longitud con la hoja recta sobre el suelo27.6 pie
Longitud con la hoja recta sobre el suelo27.6 pies
Espacio libre sobre el suelo hasta el muñón1.45 pie
Espacio libre sobre el suelo hasta el muñón1.45 pies
Altura: parte superior de la cabina13.5 pie
Altura: parte superior de la cabina13.5 pies
Ancho sobre las barandas10.94 pie
Ancho sobre las barandas10.94 pies
Espacio libre sobre el suelo1.8 pie
Espacio libre sobre el suelo1.8 pies
Hoja recta
Radio de giro: esquina exterior de la hoja23.7 pie
Profundidad de excavación17.6 pulg
Radio de giro: esquina interior de la hoja10.15 pie
Espacio libre sobre el suelo41.6 pulg
Capacidad6.6 yd³
Inclinación máxima45.9 pulg
Ancho sobre las cantoneras177.4 pulg
Radio de giro: esquina exterior de la hoja23.7 pies
Altura48.4 pulg
Radio de giro: esquina interior de la hoja10.15 pies
Hoja recta con placa de empuje
Radio de giro: esquina exterior de la hoja23.2 pie
Espacio libre sobre el suelo41.6 pulg
Capacidad6.6 yd³
Inclinación máxima45.9 pulg
Ancho sobre las cantoneras177.4 pulg
Radio de giro: esquina exterior de la hoja23.2 pies
Altura48.4 pulg
Radio de giro: esquina interior de la hoja10.2 pulg³
Profundidad de excavación17.6 pulg
Hoja semiuniversal
Radio de giro: esquina exterior de la hoja23.8 pie
Profundidad de excavación18.8 pulg
Radio de giro: esquina interior de la hoja10.8 pie
Espacio libre sobre el suelo42 pulg
Capacidad10 yd³
Inclinación máxima44.1 pulg
Ancho sobre las cantoneras174.1 pulg
Radio de giro: esquina exterior de la hoja23.8 pies
Altura61.1 pulg
Radio de giro: esquina interior de la hoja10.8 pies
Hoja universal
Radio de giro: esquina exterior de la hoja23.9 pie
Profundidad de excavación18.1 pulg
Radio de giro: esquina interior de la hoja11.3 pie
Espacio libre sobre el suelo41.4 pulg
Capacidad10 yd³
Inclinación máxima44.6 pulg
Ancho sobre las cantoneras171.3 pulg
Radio de giro: esquina exterior de la hoja23.9 pies
Altura53.1 pulg
Radio de giro: esquina interior de la hoja11.3 pies
Hoja para carbón
Radio de giro: esquina exterior de la hoja24.9 pie
Profundidad de excavación18.6 pulg
Radio de giro: esquina interior de la hoja11.4 pie
Espacio libre sobre el suelo42.2 pulg
Capacidad21.2 yd³
Inclinación máxima48.9 pulg
Ancho sobre las cantoneras189 pulg
Radio de giro: esquina exterior de la hoja24.9 pies
Altura68.7 pulg
Radio de giro: esquina interior de la hoja11.4 pies
Hoja de desgaste extendido
Radio de giro: esquina exterior de la hoja23.9 pie
Profundidad de excavación18.1 pulg
Radio de giro: esquina interior de la hoja11.4 pie
Espacio libre sobre el suelo41.4 pulg
Capacidad10.6 yd³
Inclinación máxima44.6 pulg
Ancho sobre las cantoneras171.6 pulg
Radio de giro: esquina exterior de la hoja23.9 pies
Altura53.1 pulg
Radio de giro: esquina interior de la hoja11.4 pies
Especificaciones de operación
Peso en orden de trabajo: hoja recta (Tier 4 final o Stage V)74966 lb
Transmisión
Avance: 13.8 milla/h
Retroceso: 27.8 milla/h
Avance: 26.9 milla/h
Retroceso: 313.9 milla/h
Avance: 312.2 milla/h
Retroceso: 424.7 milla/h
Avance: 421.6 milla/h
Tipo de transmisiónECPC (Electronic Clutch Pressure Control, control electrónico de presión del embrague) y servotransmisión planetaria Cat
Retroceso: 14.3 milla/h
Capacidades de llenado de servicio
Sistema de enfriamiento30.6 gal (EE.UU.)
Diferencial: mandos finales: delanteros26.4 gal (EE.UU.)
Cárter del motor9 gal (EE.UU.)
Diferencial: mandos finales: traseros29.1 gal (EE.UU.)
Transmisión17.4 gal (EE.UU.)
Solo tanque hidráulico35.4 gal (EE.UU.)
Tanque de combustible206.6 gal (EE.UU.)
Sistema hidráulico: implemento/dirección56.5 gal (EE.UU.)
Tanque de fluido de escape de combustible diésel (solo para Tier 4 final o StageV)8.5 gal (EE.UU.)
Nota (1)Todos los motores diésel fuera de carretera que cumplen con las normas de emisiones Tier 4 final, Stage V de la UE y 2014 de Japón (Tier 4 final) se deben usar con: – Combustible diésel ultrabajo en azufre (ULSD, ultra low sulfur diesel) que contenga 15 ppm (mg/kg) de azufre o menos. – Los motores Cat son compatibles con los siguientes combustibles renovables, alternativos y biodiésel* que reducen la emisión de gases de efecto invernadero***: • Hasta biodiésel B20 FAME (Fatty acid methyl ester, éster metílico de ácido graso)** • Hasta un 100 % de combustibles renovables HVO (Hydrotreated Vegetable Oil, aceite vegetal hidrotratado) y GTL (Gas-to-Liquids, gas a líquidos). – DEO-ULS™ Cat o aceites que cumplan con las especificaciones de Cat ECF-3, API CJ-4 y ACEA E9. – Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid) que cumpla con los requisitos definidos en la norma ISO 22241-1:2006. *Consulte las pautas para una aplicación exitosa. Comuníquese con su distribuidor Cat o consulte "Recomendaciones de fluidos para máquinas Caterpillar" (SEBU6250) para obtener más detalles. **Los motores que tienen dispositivos de postratamiento pueden usar hasta biodiésel B20. Los motores sin dispositivos de postratamiento pueden usar mezclas más altas, hasta un 100 % de biodiésel. *** Las emisiones de gases de efecto invernadero del tubo de escape de los combustibles con menor intensidad de carbono son esencialmente las mismas que las de los combustibles tradicionales.
Rendimiento acústico: Tier 4 final / Stage V
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)73 dB(A)
Nota (2)** Directiva de la Unión Europea “2000/14/EC”, según lo enmendado en 2005/88/EC y la Norma sobre ruido 2001 del Reino Unido Nro. 1701.
Nivel de potencia acústica de la máquina (ISO 6395:2008)113 dB(A)
Nota (3)El nivel de potencia acústica de la máquina se midió de acuerdo con ISO 6395:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
Nota (4)El nivel de presión acústica en los oídos del operador se midió de acuerdo con ISO 6396:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nivel de potencia acústica de la máquina (ISO 6395:2008)**110 dB(A)
Nota (5)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
Nota (1)* Para las máquinas que se utilizan en los países de la Unión Europea y en los países que adoptan las Directivas de la Unión Europea y del Reino Unido.
Rendimiento acústico: Tier 3/Stage IIIA
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)73 dB(A)
Nota (2)** Directiva de la Unión Europea “2000/14/EC”, según lo enmendado en 2005/88/EC y la Norma sobre ruido 2001 del Reino Unido Nro. 1701.
Nivel de potencia acústica de la máquina (ISO 6395:2008)113 dB(A)
Nota (3)El nivel de potencia acústica de la máquina se midió de acuerdo con ISO 6395:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nivel de presión acústica en los oídos del operador (ISO 6396:2008)*72 dB(A)
Nota (4)El nivel de presión acústica en los oídos del operador se midió de acuerdo con ISO 6396:2008. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor.
Nivel de potencia acústica de la máquina (ISO 6395:2008)**110 dB(A)
Nota (5)Es posible que sea necesario usar protección para los oídos al operar la máquina dentro de una cabina que no tenga el mantenimiento adecuado o cuando las puertas o ventanas estén abiertas durante períodos prolongados, o en ambientes con altos niveles de ruido.
Nota (1)* Para las máquinas que se utilizan en los países de la Unión Europea y en los países que adoptan las Directivas de la Unión Europea y del Reino Unido.
Sistema de aire acondicionado
Aire acondicionadoEl sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a o R1234yf. Consulte la etiqueta o el manual de instrucciones para identificar el gas. - Si está equipado con R134a (potencial de calentamiento global: 1430), el sistema contiene 2 kg de refrigerante, que tiene un equivalente de CO2 a 2,86 toneladas métricas (3,15 tons EE.UU.).
Ejes
DelanteroPlanetaria fija
Ángulo de oscilación±11°
TraseroPlanetaria oscilante
Sistema de frenos
Freno de estacionamientoTambor y zapata accionados por resorte con desconexión hidráulica
FrenosDiscos múltiples sumergidos en aceite en las 4 ruedas
