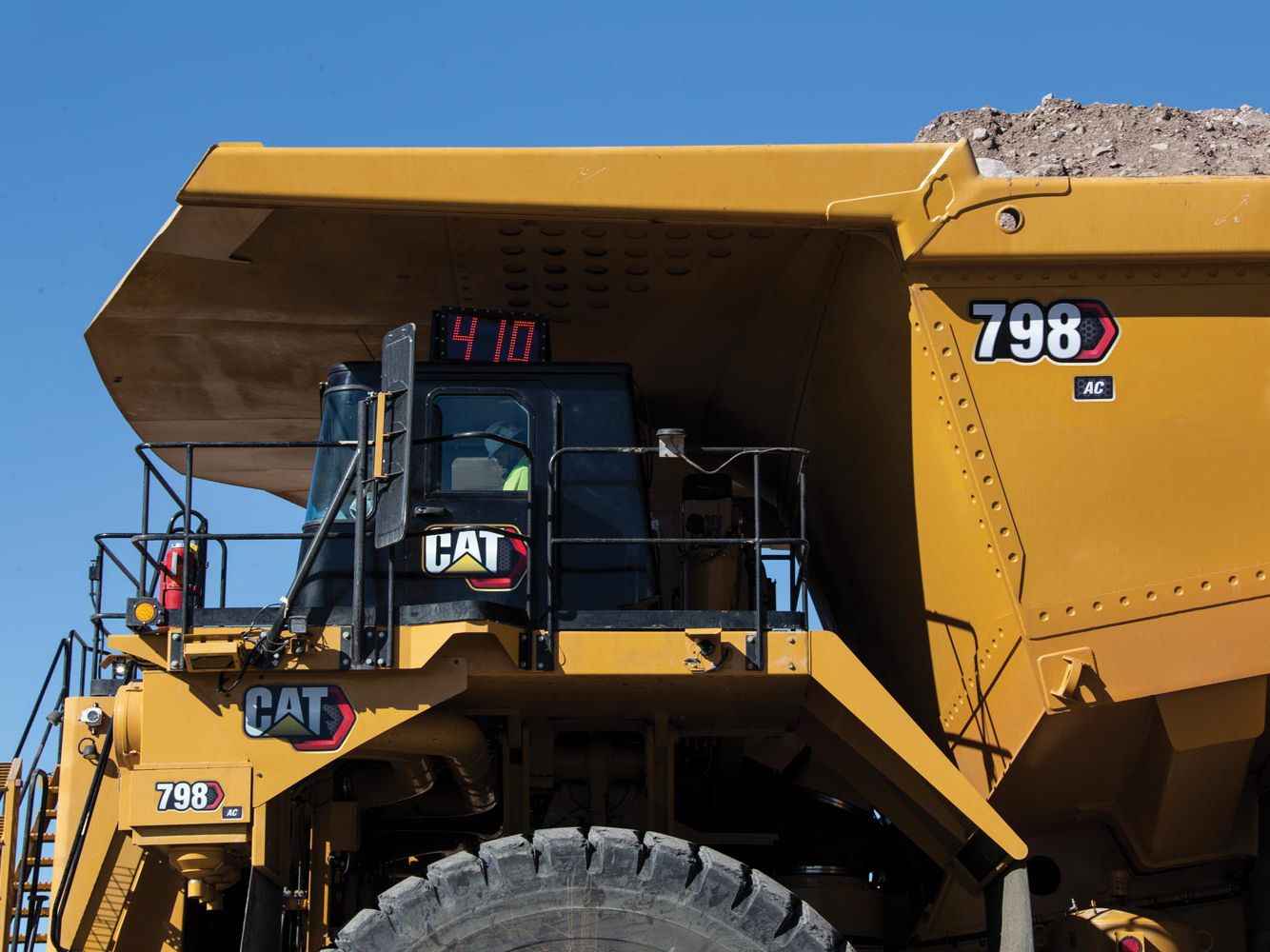

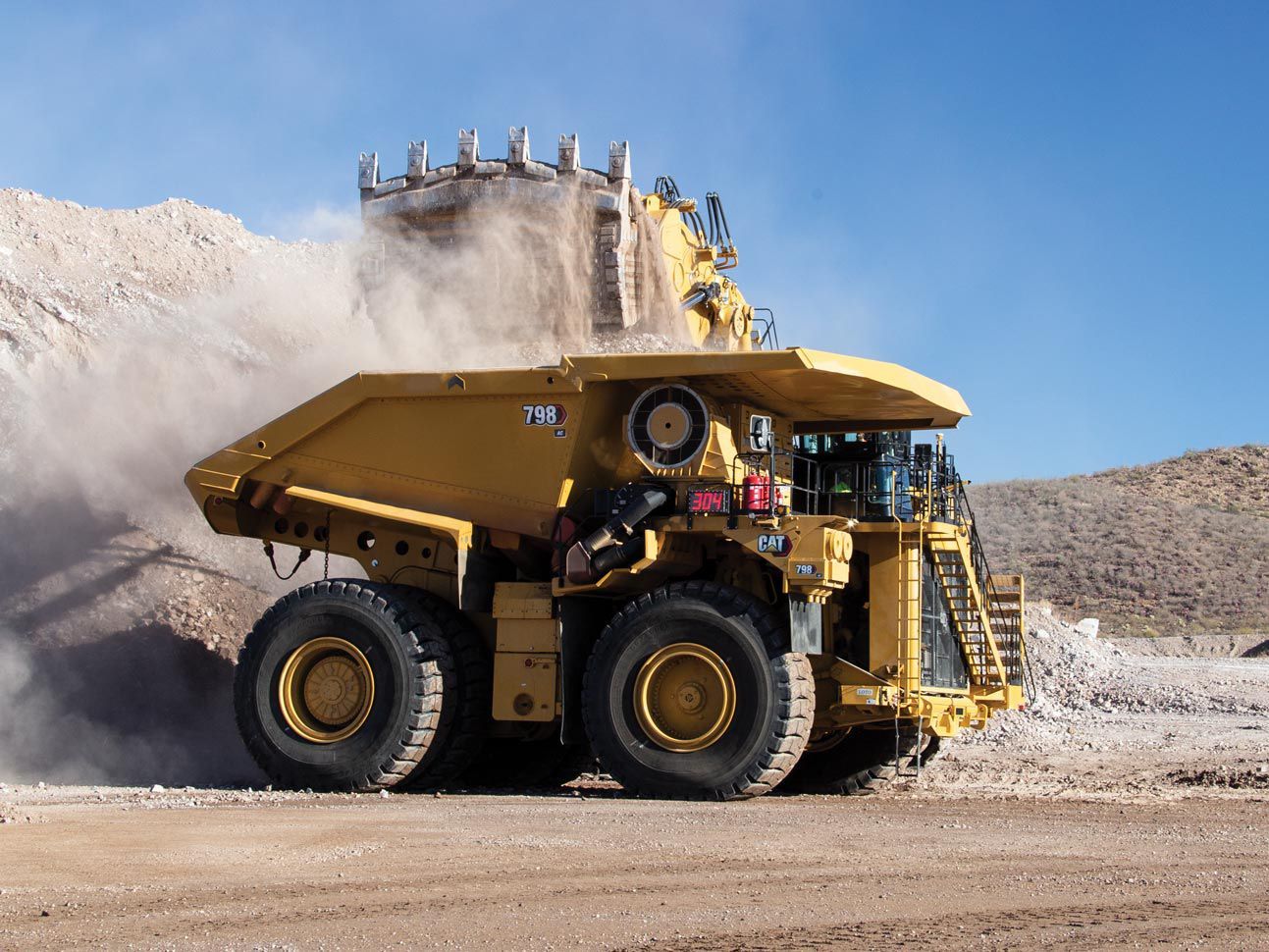

Camión Minero Cat 798 AC
ESPECIFICACIONES
Flujo de la bomba: velocidad alta en vacío257.3 gal/min
Espacio libre sobre el suelo3.37 pulg
Diámetro de giro: delantero106.3 pie
Altura: parte superior de la ROPS22.1 pie
DESCRIPCIÓN DEL EQUIPO
El Camión Cat® 798 AC de mando eléctrico está diseñado para acarrear más, con más eficiencia, capacidad de control y confiabilidad que cualquier otro camión de mando eléctrico en el mercado. Si bien es una incorporación reciente a la línea de máxima categoría de Cat, ofrece el mismo rendimiento potente y comprobado que puede esperar de un camión Cat. El 798 AC ofrece una carga útil de hasta 372 toneladas métricas (410 tons EE.UU.), alta velocidad en pendiente, mantenimiento más sencillo y excelente rendimiento de frenado y retardo eléctrico. ¿El resultado? Mejor productividad, alta disponibilidad y operadores más seguros. Al transportar más material en cada carga, en cada ciclo y en cada jornada de trabajo, se logra una operación de transporte de bajo costo por tonelada que ofrece un mejor resultado final.
¿Por qué elegir el camión minero Cat 798 AC para tu operación?
El camión minero Cat 798 AC es un camión de acarreo de ultra clase con tren de fuerza de corriente alterna. Con una carga útil nominal de 372 t, está diseñado para mover volúmenes extremos por ciclo en las operaciones mineras más demandantes.
Preguntas frecuentes sobre el camión minero Cat 798 AC
¿Cuánta carga útil ofrece el camión minero Cat 798 AC?
Tiene una carga útil nominal de 372 t, capacidad entre las más altas de su categoría para minería de ultra volumen.
¿Cuánta potencia entrega el Cat 798 AC?
Entrega 2610 kW de potencia bruta y 2539 kW de potencia neta, fuerza para sostener el ritmo con carga completa.
¿Cuál es el peso bruto nominal del Cat 798 AC?
Su peso bruto nominal es de 623,690 kg, reflejo de su capacidad de operar a plena carga con estabilidad.
¿Qué velocidad máxima con carga alcanza el Cat 798 AC?
Alcanza 64 km/h con carga, velocidad que favorece tiempos de ciclo eficientes en rutas largas de acarreo.
¿Qué potencia de retardo dinámico ofrece el Cat 798 AC?
Ofrece una potencia de retardo dinámico continua de 4086 kW, lo que aporta control y seguridad en descensos con carga.
¿Qué dimensiones generales tiene el Cat 798 AC?
Mide 15.68 m (51.4 pies) de longitud total y 6.72 m (22 pies) de altura hasta la parte superior de la ROPS, dimensiones a considerar en accesos y maniobras.
DESCRIPCIÓN DEL EQUIPO
El Camión Cat® 798 AC de mando eléctrico está diseñado para acarrear más, con más eficiencia, capacidad de control y confiabilidad que cualquier otro camión de mando eléctrico en el mercado. Si bien es una incorporación reciente a la línea de máxima categoría de Cat, ofrece el mismo rendimiento potente y comprobado que puede esperar de un camión Cat. El 798 AC ofrece una carga útil de hasta 372 toneladas métricas (410 tons EE.UU.), alta velocidad en pendiente, mantenimiento más sencillo y excelente rendimiento de frenado y retardo eléctrico. ¿El resultado? Mejor productividad, alta disponibilidad y operadores más seguros. Al transportar más material en cada carga, en cada ciclo y en cada jornada de trabajo, se logra una operación de transporte de bajo costo por tonelada que ofrece un mejor resultado final.
- Dispositivos de levantamiento de cajasFlujo de la bomba: velocidad alta en vacío257.3 gal/minDisminución de la potencia de la caja: velocidad alta en vacío17.5 sFlujo de la bomba: velocidad alta en vacío257.3 gal EE.UU./minTipoCilindros hidráulicos dobles de dos etapas con válvula de amortiguación.Ajuste de la válvula de alivio: levantada3029 lb/pulg²Nota (1)Cilindros hidráulicos dobles de dos etapas montados fuera del bastidor principal y cilindros de doble acción en ambas etapas.Tiempo de levantamiento de la caja: velocidad alta en vacío21 sNota (2)Capacidad de aumento y disminución de la potencia en ambas etapas.Tiempo de bajada de la caja: posición libre22 sNota (3)La baja modulación de la caja automática reduce el impacto en el bastidor.
- Dimensiones (aproximadas)Espacio libre sobre el suelo3.37 pulgAltura: parte superior de la ROPS22.1 piesAltura: parte superior de la ROPS22.1 pieLongitud total51.44 piesLongitud total51.44 pieDistancia entre ejes21.9 piesDistancia entre ejes21.9 pieEje trasero: cola16.07 piesEje trasero: cola16.07 pieEspacio libre de descarga sin carga5.72 piesEspacio libre de descarga sin carga5.72 pieAltura de carga vacío25.54 piesAltura de carga vacío25.54 pieAltura total con caja levantada48.85 piesAltura total con caja levantada48.85 pieAncho del neumático delantero de la línea de centro23.06 piesAncho del neumático delantero de la línea de centro23.06 pieEspacio libre del eje delantero con carga2.81 piesEspacio libre del eje delantero con carga2.81 pieAncho total del techo (con deflectores de rocas)33.15 piesAncho total del techo (con deflectores de rocas)33.15 pieAncho exterior de la caja/el techo (sin deflectores de rocas)31.62 piesAncho exterior de la caja/el techo (sin deflectores de rocas)31.62 pieAncho interior de la caja29.44 piesAncho interior de la caja29.44 pieAltura del techo delantero - vacío26.01 piesAltura del techo delantero - vacío26.01 pieEspacio libre del eje trasero con carga2.8 piesEspacio libre del eje trasero con carga2.8 pieLínea de centro del ancho del neumático doble trasero19.5 piesLínea de centro del ancho del neumático doble trasero19.5 pieAncho total entre neumáticos sin carga30.27 piesAncho total entre neumáticos sin carga30.27 pieLongitud total (solo gran altitud)51.87 piesLongitud total (solo gran altitud)51.87 pieNotaLas dimensiones enumeradas incluyen deflectores del techo.
- DirecciónDiámetro de giro: delantero106.3 pieNormas de direcciónNormas de la dirección: ISO 5010:2007Ángulo de dirección39 °NotaDiámetro de giro (ISO 7457:1997)Diámetro de giro: delantero106.3 pies
- MotorPotencia bruta: SAE J19953500 hpCilindrada5187 pulg³Potencia neta: SAE J13493405 hpModelo de motorC175-16 Cat®Potencia bruta optativa: SAE J19953100 hpClasificación de emisionesCon optimización de combustibleVelocidad nominal1800 rpmNota (1)La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con sistema de admisión de aire, sistema de escape y alternador.Calibre6.9 pulgNota (2)Tier 4 final de la EPA de EE.UU. y Stage V de la UE disponible para mercados aplicables.Carrera8.7 pulgNota (3)Clasificaciones de potencia adicionales optimizadas para el combustible disponibles para seleccionar: 2.312 kW/3.100 hp
- Motor - Solo gran altitudPotencia bruta SAE J1995:20144150 hpCilindrada6469 pulg³Potencia neta - SAE J1349:20114000 hpModelo de motorCat® C175-20Velocidad nominal1750 rpmClasificación de emisionesCon optimización de combustibleCalibre6.9 pulgNota 1La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con sistema de admisión de aire, sistema de escape y alternador.Carrera8.7 pulgNota 2Clasificación de potencia adicional optimizada para el combustible disponible para seleccionar: 2.983 kW / 4.000 hp
- Pesos: aproximadosPeso bruto nominal de la máquina1375000 lbNota (1)Comuníquese con el fabricante de los neumáticos para conocer la carga máxima.Peso del chasis453826 lbNota (2)Peso del chasis con 100% de combustible, dispositivo de levantamiento, grupo de montaje de la caja, llantas y neumáticos.Carga útil nominal410 ton (EE.UU.)Nota (3)El peso de la caja varía dependiendo de cómo esté equipada.Gama de los pesos de las cajas38.833 - 43.275 kg (85.611 - 95.406 lb)
- Distribuciones del peso: aproximadasEje delantero: vacío47 %Eje trasero: con carga67 %Eje trasero: vacío53 %NotaDistribuciones de peso optimizadas con la caja Cat.Eje delantero: con carga33 %
- Sistema de mando de CAVelocidad máxima con carga40 milla/hControlesGabinete presurizado, con enfriamiento y tecnología de inversor IGBT, con filtraciónRelación de reducción total35:01:00Motor de ruedasInducción de CA de alto par Cat, montada en el eje traseroGenerador/alternadorSin escobillas, de montaje en el motor y cojinete dobleSistema de enfriamientoSistema de enfriamiento Cat impulsado hidráulicamente de velocidad variable
- Sistema de frenosSuperficie de los frenos de discos sumergidos en aceite delanteros22642 pulg²Retardo eléctricoDiseño radial de la rejillaParte trasera: superficie de los frenos de discos sumergidos en aceite32730 pulg²Frenos de estacionamientoFrenos de discos múltiples en las cuatro esquinas de accionamiento por resorte y liberación hidráulicaPotencia de retardo dinámico: continua5480 hpFreno de cargaFrenos de servicio traserosFrenos de servicioFrenos de discos sumergidos en aceite en las cuatro esquinas enfriados por aceite y de accionamiento hidráulicoNotaSistema de frenos antibloqueo (ABS) optativo con el paquete CMDNormasServicio y secundario: ISO 3450:2011
- SuspensiónCarrera efectiva del cilindro: delantera10 pulgTipoCilindros autónomos de nitrógeno/aceite, montaje de pasador a pasador, accesorios de horquilla de cizalla doble superior e inferiorCarrera efectiva del cilindro: trasera5 pulg
- Capacidades de llenado de servicioTanque de combustible1300 gal (EE.UU.)Mando final: cada uno67 gal (EE.UU.)Tanque de combustible (Tier 4)1200 gal (EE.UU.)Sistema hidráulico (incluido el tanque)385 gal (EE.UU.)Tanque del fluido de escape diésel100 gal (EE.UU.)Tanque hidráulico296 gal (EE.UU.)Sistema de enfriamiento211 gal (EE.UU.)Tanque de engrase90 lbCárter82 gal (EE.UU.)Nota (1)El tanque de DEF (Diesel Exhaust Fluid, Fluido de escape diésel) solo está disponible para la opción de motor Tier 4 final de la EPA de EE.UU. y Stage V de la UE.
- Capacidades de llenado de servicio - Solo gran altitudTanque de combustible2000 gal (EE.UU.)Tanque hidráulico273 gal (EE.UU.)Sistema de enfriamiento273 gal (EE.UU.)Sistema hidráulico (incluye el tanque)342 gal (EE.UU.)Cárter124 gal (EE.UU.)
- CabinaCalentador y desempañador24600 BTU/hNormas de ROPS (1)La cabina con ROPS (Rollover Protective Structure, Estructura de Protección en Caso de Vuelcos) cumple con la norma ISO 3471:2008 para el operador y con la norma ISO 13459:2012 para el instructor.Aire acondicionadoHFC - Refrigerante 134A: 21.600 BTU/hNormas de FOPSLa FOPS (Falling Objects Protective Structure, Estructura de Protección contra la Caída de Objetos) cumple con la norma ISO 3449:2005 Level II para el operador y con la norma ISO 13459:2012 Level II para el instructor.NotaCapacidad de temperatura ambiente de hasta - 15 °C (5 °F) para el calentador y descongelador y hasta 50° C (122 °F) para el aire acondicionado.
- NeumáticosLlantasLlantas de 44" x 63"Nota (1)Las llantas de cambio rápido son optativas.Neumáticos estándares59/80 R63Nota (2)Caterpillar recomienda que el cliente analice todas las condiciones de trabajo y consulte a su proveedor de neumáticos sobre la selección de neumáticos adecuados y las capacidades de TKPH (Ton Kilometer per Hour, toneladas kilómetro por hora) y TMPH (Ton Mile per Hour, toneladas milla por hora).
- Capacidad: caja HE: factor de llenado del 100%A ras129-200 m³ (168-261 yd³)NotaComuníquese con su distribuidor Cat local para obtener recomendaciones acerca de la caja.Colmada (SAE 2:1)218-276 m³ (285-361 yd³)
- RuidoNormas de sonidoEl nivel de presión acústica en los oídos del operador de 75 dB(A) se ha medido conforme a las normas ISO 6394:2008 e ISO 6396:2008.Normas de ruido (1)El nivel de presión acústica del operador que se midió de acuerdo con los procedimientos del ciclo de trabajo especificados en las normas ISO 6394:2008 e ISO 6396:2008 es de 75 dB(A) para la cabina que ofrece Caterpillar, cuando se instala y mantiene correctamente y se prueba con puertas y ventanas cerradas.Normas de ruido (2)Es posible que se requiera protección para los oídos si se opera con una cabina y una estación del operador abiertas (cuando no se han realizado los procedimientos de mantenimiento correctamente o cuando se opera con las puertas y ventanas abiertas) durante períodos prolongados o en ambientes con altos niveles de ruido.
- ROPSNormas de ROPSLa cabina con ROPS (Rollover Protective Structure, Estructura de protección en caso de vuelcos) que ofrece Caterpillar cumple con la norma ISO 3471:2008 para el operador y la norma ISO 13459:2012 para el instructor.Normas de FOPSFOPS (Falling Objects Protective Structure, Estructura de protección contra la caída de objetos) cumple con la norma ISO 3449:2005 para el operador y con los criterios de la norma ISO 13459:2012 Level II FOPS para el instructor.
- Especificaciones de operaciónNota (2)Consulte la política de sobrecarga 10/10/20 del camión minero Cat (AEXQ0250) para obtener información sobre las limitaciones de peso bruto máximo de la máquina.Nota (1)La carga útil asume la ausencia de suciedad, opciones adicionales o accesorios.
- Mandos finalesRelación de reducción total35 a 1
