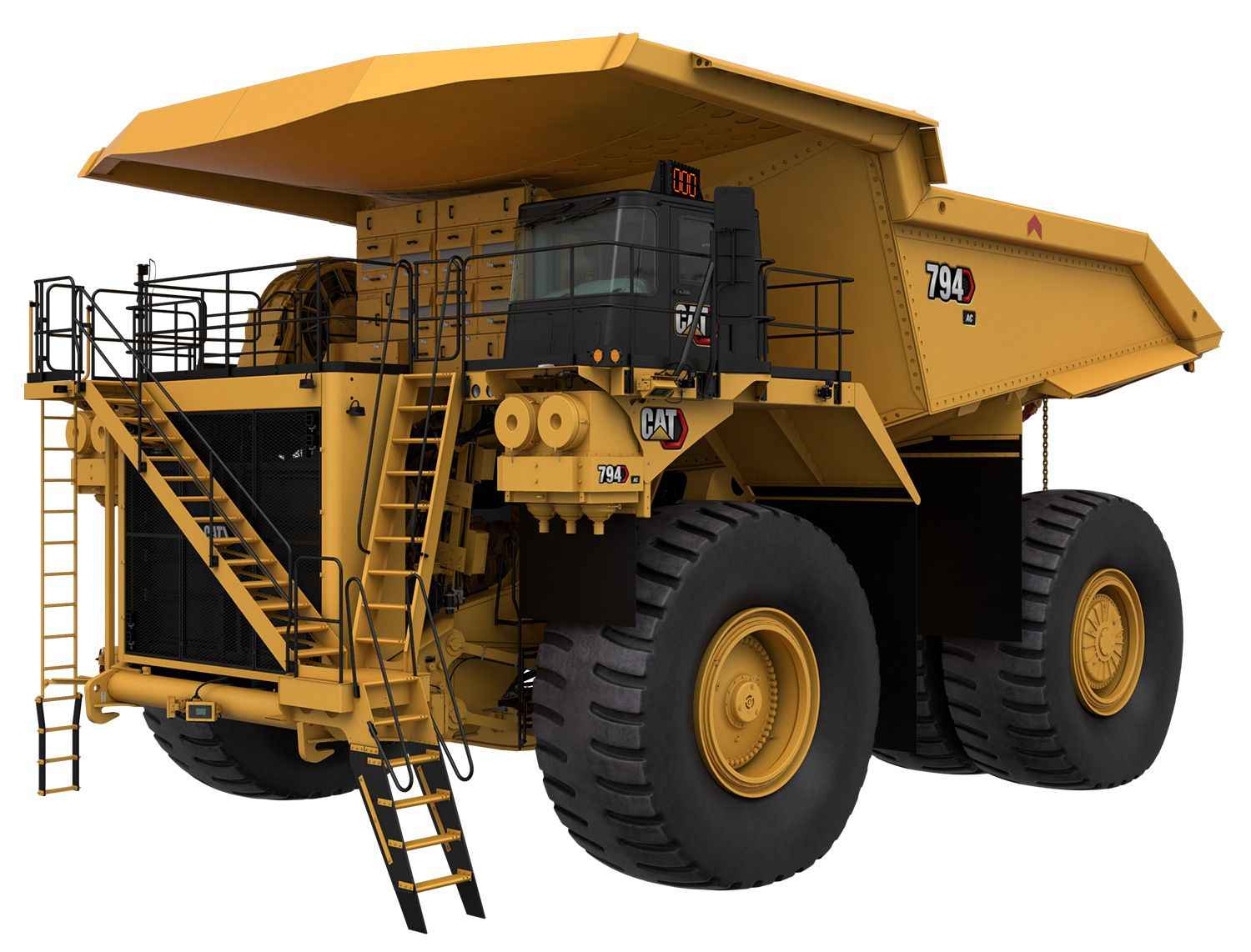

Camión Minero Cat 794 AC
ESPECIFICACIONES
Flujo de la bomba: velocidad altaen vacío (HAA a 1.800 rpm)221 gal/min
Flujo de la bomba: velocidad altaen vacío (LAA a 1.960 rpm)240 gal/min
Altura: parte superior de la ROPS22.25 pie
Longitud total50.75 pie
DESCRIPCIÓN DEL EQUIPO

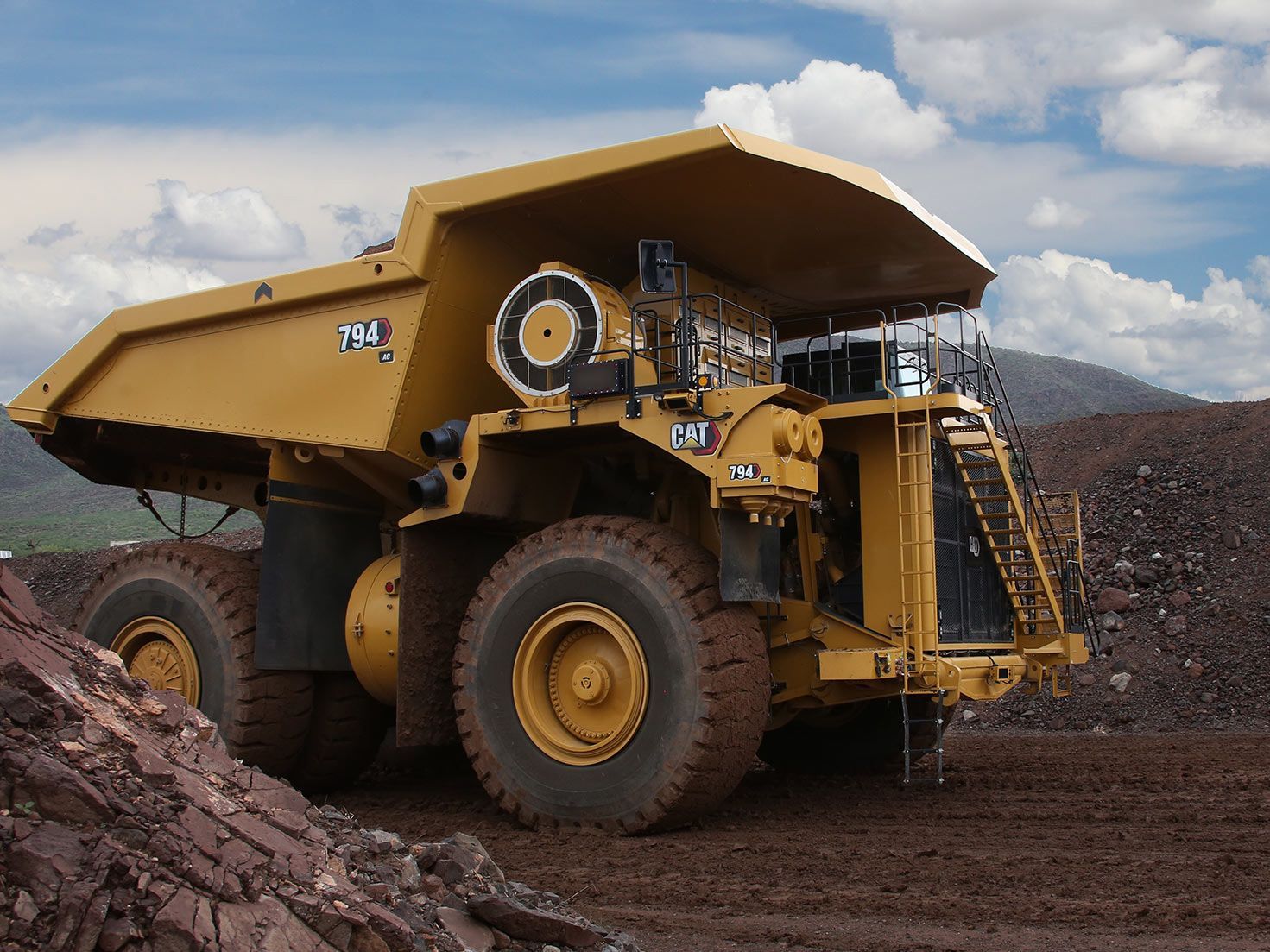

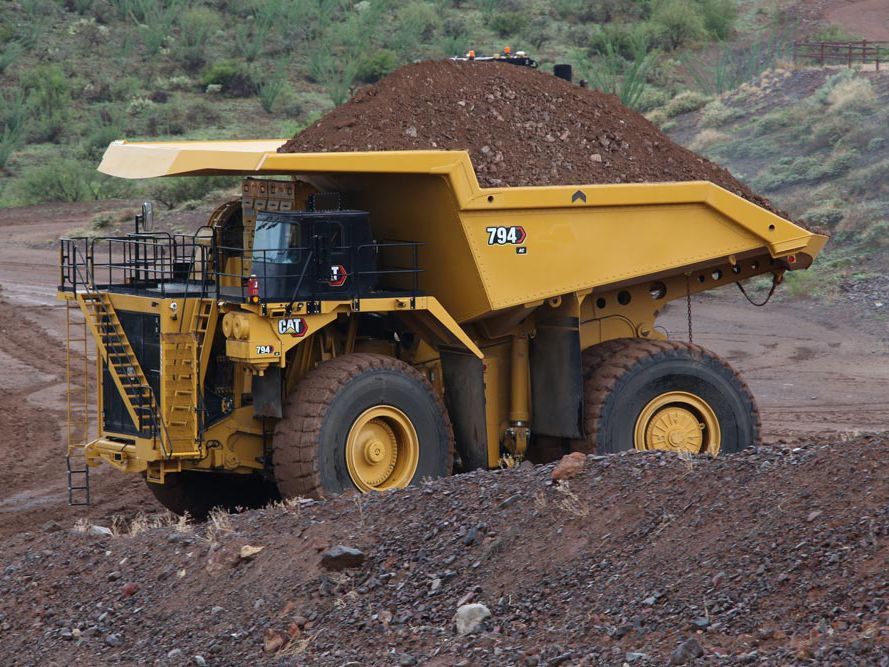

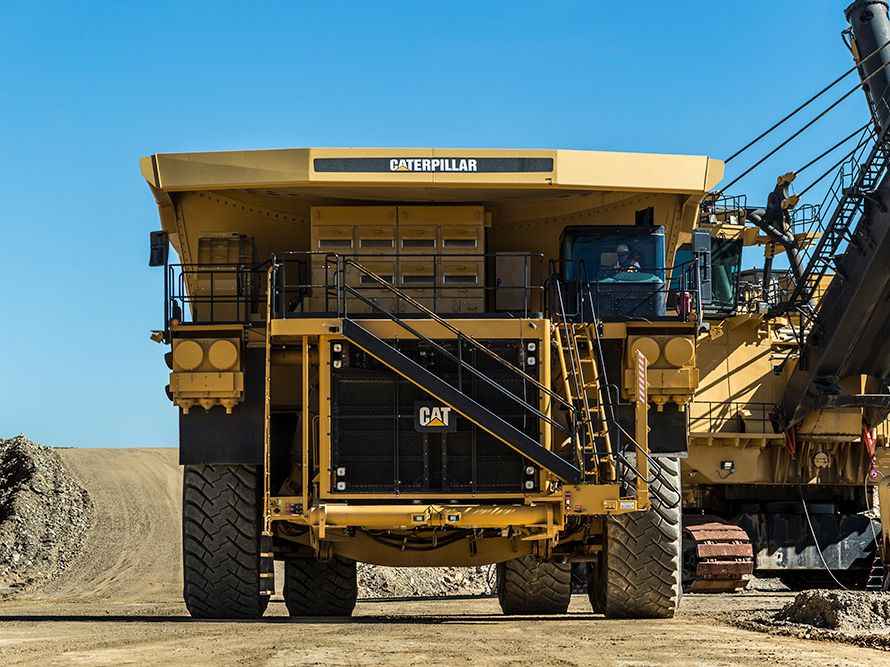

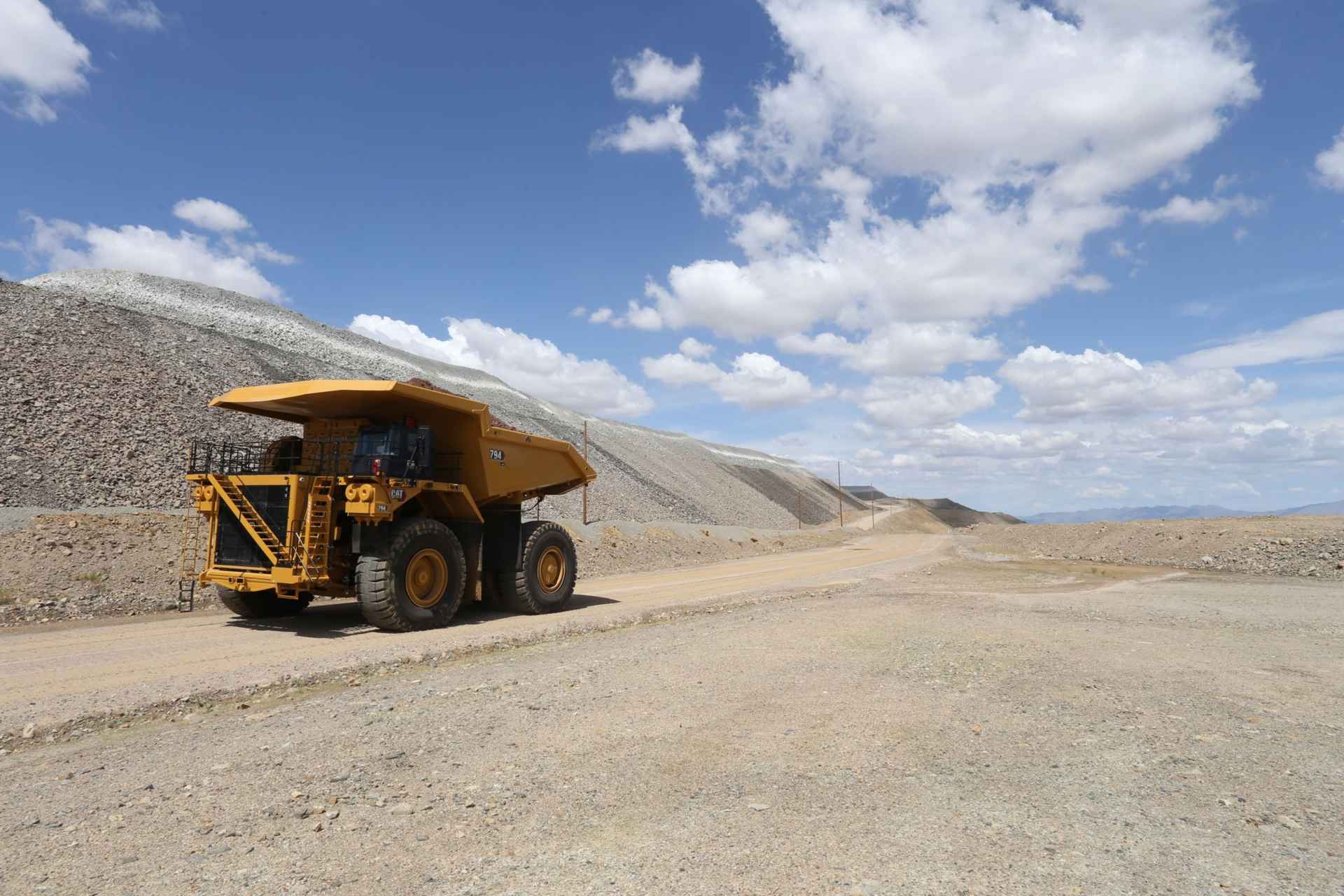

El Camión 794 AC Cat® de mando eléctrico proporciona una carga útil de 327 tons EE.UU., más velocidad en pendientes, un 34 % más de potencia de retardo que los camiones de la competencia, un rendimiento de frenado superior y un mantenimiento más fácil. ¿El resultado? Alta disponibilidad, más confianza para los operadores y mejor productividad. El 794 posee un tren de fuerza con mando eléctrico probado que tiene el diseño, la integración y el respaldo de Caterpillar. Validado en sitios de todo el mundo, el 794 tiene un rendimiento probado en una variedad de aplicaciones, lo que hace que sea la opción ideal para una amplia variedad de aplicaciones. Acarrea más en cada carga, cada ciclo y cada jornada de trabajo. Además, ofrece mejores resultados para la mina más importante del mundo: la suya.
¿Por qué elegir el camión minero Cat 794 AC para tu operación?
El camión minero Cat 794 AC es un camión de acarreo con tren de fuerza de corriente alterna para minería de gran escala. Con una carga útil nominal de 297 t y 2610 kW de potencia bruta, ofrece alta productividad y un desempeño sólido en rampas cargadas.
Preguntas frecuentes sobre el camión minero Cat 794 AC
¿Cuánta carga útil ofrece el camión minero Cat 794 AC?
Tiene una carga útil nominal de 297 t, capacidad para operaciones mineras de altísimo volumen de acarreo.
¿Cuánta potencia entrega el Cat 794 AC?
Entrega 2610 kW de potencia bruta y 2539 kW de potencia neta, fuerza para sostener el ritmo con carga completa.
¿Cuál es el peso bruto nominal del Cat 794 AC?
Su peso bruto nominal es de 521,631 kg, reflejo de su capacidad de operar a plena carga con estabilidad.
¿Qué velocidad máxima con carga alcanza el Cat 794 AC?
Alcanza 60 km/h con carga, velocidad que favorece tiempos de ciclo eficientes en rutas largas.
¿Qué potencia de retardo dinámico ofrece el Cat 794 AC?
Ofrece una potencia de retardo dinámico continua de 4086 kW, lo que aporta control y seguridad en descensos con carga.
¿Qué dimensiones generales tiene el Cat 794 AC?
Mide 15.46 m (50.7 pies) de longitud total y 6.78 m (22.2 pies) de altura hasta la parte superior de la ROPS, dimensiones a considerar en accesos y maniobras.
DESCRIPCIÓN DEL EQUIPO
El Camión 794 AC Cat® de mando eléctrico proporciona una carga útil de 327 tons EE.UU., más velocidad en pendientes, un 34 % más de potencia de retardo que los camiones de la competencia, un rendimiento de frenado superior y un mantenimiento más fácil. ¿El resultado? Alta disponibilidad, más confianza para los operadores y mejor productividad. El 794 posee un tren de fuerza con mando eléctrico probado que tiene el diseño, la integración y el respaldo de Caterpillar. Validado en sitios de todo el mundo, el 794 tiene un rendimiento probado en una variedad de aplicaciones, lo que hace que sea la opción ideal para una amplia variedad de aplicaciones. Acarrea más en cada carga, cada ciclo y cada jornada de trabajo. Además, ofrece mejores resultados para la mina más importante del mundo: la suya.

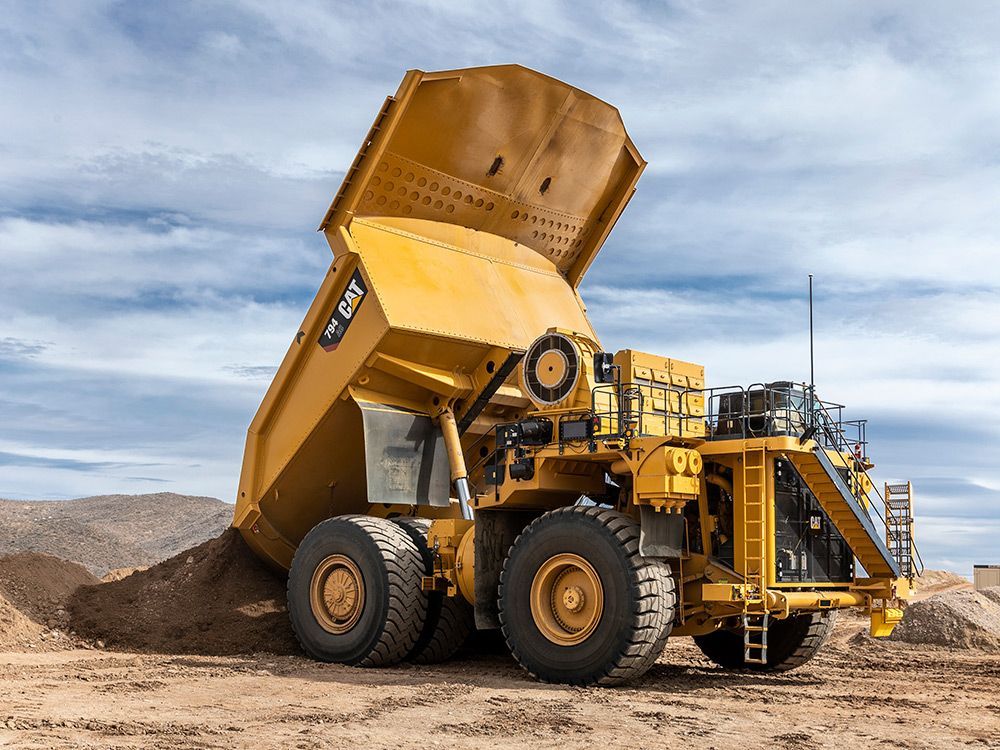

- Dispositivos de levantamiento de cajasFlujo de la bomba: velocidad altaen vacío (HAA a 1.800 rpm)221 gal/minTiempo de bajada de la caja a velocidad alta en vacío: posición libre20 sFlujo de la bomba: velocidad altaen vacío (LAA a 1.960 rpm)240 gal/minTiempo total del ciclo44 sFlujo de la bomba: velocidad altaen vacío (HAA a 1.800 rpm)221 gal EE.UU./minNota (1)Cilindros hidráulicos dobles de dos etapas montados dentro del bastidor principal; cilindros de doble acción en ambas etapas.Flujo de la bomba: velocidad altaen vacío (LAA a 1.960 rpm)240 gal EE.UU./minNota (2)Elevación y disminución de la potencia en ambas etapas.Ajuste de la válvula de alivio: levantada3029 lb/pulg²Nota (3)La baja modulación de la caja automática reduce el impacto en el bastidor.Tiempo de levantamiento de la caja: velocidad alta en vacío24 s
- Dimensiones (aproximadas)Altura: parte superior de la ROPS22.25 pieAltura: parte superior de la ROPS22.25 piesLongitud total50.75 pieLongitud total50.75 piesDistancia entre ejes21.83 pieDistancia entre ejes21.83 piesEje trasero: cola15.5 pieEje trasero: cola15.5 piesEspacio libre sobre el suelo2.67 pieEspacio libre sobre el suelo2.67 piesEspacio libre de descarga3 pieEspacio libre de descarga3 piesAltura de carga vacío22.92 pieAltura de carga vacío22.92 piesAltura total con caja levantada48.42 pieAltura total con caja levantada48.42 piesAncho del neumático delantero de la línea de centro23 pieAncho del neumático delantero de la línea de centro23 piesEspacio libre en el eje delantero3.17 pieEspacio libre en el eje delantero3.17 piesAncho del techo (sin los deflectores de rocas optativos)29.75 pieAncho del techo (sin los deflectores de rocas optativos)29.75 piesAncho exterior de la caja29.75 pieAncho exterior de la caja29.75 piesAncho interior de la caja28.08 pieAncho interior de la caja28.08 piesAltura del techo delantero26.33 pieAltura del techo delantero26.33 piesEje trasero: espacio libre3.08 pieEje trasero: espacio libre3.08 piesLínea de centro del ancho del neumático doble trasero18.75 pieLínea de centro del ancho del neumático doble trasero18.75 piesAncho total entre neumáticos28.67 pieAncho total entre neumáticos28.67 piesAncho total del techo31.5 pieAncho total del techo31.5 pies
- MotorPotencia bruta: SAE J19953500 hpCarrera8.7 pulgPotencia bruta estándar: SAE J19953500 hpCilindrada5187 pulg³Potencia bruta optativa: SAE J19953100 hpModelo de motorC175-16 Cat®Potencia bruta optativa: SAEJ1995 (opción2)2750 hpClasificación de emisionesCon optimización de combustibleVelocidad nominal1800 rpmNota (1)Comuníquese con la fábrica para obtener información sobre la configuración de altitud elevada.Potencia neta: SAE J13493405 hpNota (2)Existen opciones Tier 4 y Stage V de la Unión Europea para regiones que exigen el cumplimiento de estas normas de emisiones.Calibre6.9 pulgNota (3)Opción de motor Tier 4/Stage V de la Unión Europea - Potencia neta (SAE J1349): 3.434 hp (2.561 kW)
- Pesos: aproximadosCarga útil nominal327 ton (EE.UU.)Nota (1)Comuníquese con el fabricante de los neumáticos para conocer la carga máxima.Peso bruto nominal de la máquina1150000 lbNota (2)Peso del chasis con tanques de combustible y fluidos llenos, accesorios estándar y obligatorios, dispositivo de levantamiento, grupo de montaje de la caja, llantas y neumáticos.Peso del chasis426237 lbNota (3)Consulte la política de sobrecarga 10/10/20 del camión minero Cat (AEXQ0250) para obtener información sobre las limitaciones de peso bruto máximo de la máquina.Peso de la caja64346 lbNota (4)Peso del chasis Tier 4 final/Stage V: 426.312 lb (193.372 kg)
- Sistema de mando de CAVelocidad máxima con carga37 milla/hControlesGabinete presurizado, con enfriamiento y tecnología de inversor IGBT, con filtraciónRelación de reducción total35:01:00Motor de ruedasInducción de CA de alto par montada en el eje traseroGenerador/alternadorSin escobillas, de montaje en el motor y cojinete dobleSistema de enfriamientoSistema de enfriamiento impulsado hidráulicamente de velocidad variable
- Sistema de frenosSuperficie de los frenos de discos sumergidos en aceite delanteros20378 pulg²NormasISO 3450:2011Parte trasera: superficie de los frenos de discos sumergidos en aceite30750 pulg²Freno de estacionamientoFrenos de discos múltiples en las cuatro esquinas de accionamiento por resorte y liberación hidráulicaPotencia de retardo dinámico: continua5480 hpFreno de cargaFrenos de servicio traserosFrenos de servicioFrenos de discos sumergidos en aceite en las cuatro esquinas enfriados por aceite y de accionamiento hidráulicoRetardo eléctricoDiseño radial de la rejilla
- Distribuciones del peso: aproximadasEje delantero: vacío49 %Eje delantero: con carga33 %Eje trasero: vacío51 %Eje trasero: con carga67 %
- Capacidad: caja HE: factor de llenado del 100%El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha del piso0.63 pulgA ras108 a 133m³ (142 a 175yd³)El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha delantera0.35 pulgColmada (SAE 2:1)180 a 222m³ (236 a 290yd³)El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha lateral0.31 pulgNotaComuníquese con su distribuidor Cat local para obtener recomendaciones acerca de la caja.El grosor de la plancha de la caja del camión varía según la caja seleccionada: plancha del techo0.2 pulg
- Capacidades de llenado de servicioTanque de combustible1300 gal (EE.UU.)Tanque hidráulico296 gal (EE.UU.)Sistema de enfriamiento211 gal (EE.UU.)Sistema hidráulico (incluido el tanque)385 gal (EE.UU.)Cárter82 gal (EE.UU.)Tanque del fluido de escape diésel100 gal (EE.UU.)Mando final: cada uno67 gal (EE.UU.)Nota (1)El tanque de DEF (Diesel Exhaust Fluid, Fluido de escape diésel) solo está disponible para la opción de motor Tier 4 de la EPA de EE.UU. y Stage V de la Unión Europea.
- DirecciónÁngulo de dirección39 °NotaEl peso bruto de la máquina en orden de trabajo es de 521.631kg (1.150.000lb).Normas de direcciónISO 5010:2007
- Mandos finalesRelación de reducción total35:01:00
- NeumáticosNeumáticos estándares53/80 R63Nota (1)Las llantas de cambio rápido son optativas.Llantas36" x 63"Nota (2)Caterpillar recomienda que el cliente analice todas las condiciones de trabajo y consulte a su proveedor de neumáticos sobre la selección de neumáticos adecuados y las capacidades de TKPH (Ton Kilometer per Hour, toneladas kilómetro por hora) y TMPH (Ton Mile per Hour, toneladas milla por hora).
- CabinaNormas de ROPS (1)La cabina con Estructura de Protección en Caso de Vuelcos (ROPS, Rollover Protective Structure) cumple con la norma ISO 3471:2008 para el operador y con la norma ISO 13459:2012 para el instructor.Normas de FOPSLa Estructura de Protección contra la Caída de Objetos (FOPS, Falling Object Protective Structure) cumple con la norma ISO 3449:2005 Level II para el operador y con la norma ISO 13459:2012 Level II para el instructor.
- RuidoNormas de ruido (1)El nivel de presión acústica para el operador que se mide de acuerdo con los procedimientos del ciclo de trabajo especificados en las normas ISO 6394 y 6396 es de 75dB(A) para la cabina que ofrece Caterpillar, cuando esta se instala y mantiene correctamente, y se prueba con puertas y ventanas cerradas.Normas de ruido (2)Es posible que se requiera protección para los oídos si se opera con una cabina y una estación del operador abiertas (cuando no se han realizado los procedimientos de mantenimiento correctamente o cuando se opera con las puertas y ventanas abiertas) durante períodos prolongados o en ambientes con altos niveles de ruido.
- EngineNota (4)Configuraciones de altitud elevada disponibles para altitudes de hasta 4.267 m (14.000') sin reducción de potencia.
- Especificaciones de operaciónNota (2)Consulte la política de sobrecarga 10/10/20 del camión minero Cat (AEXQ0250) para obtener información sobre las limitaciones de peso bruto máximo de la máquina.Nota (1)La carga útil asume la ausencia de suciedad, opciones adicionales o accesorios.
