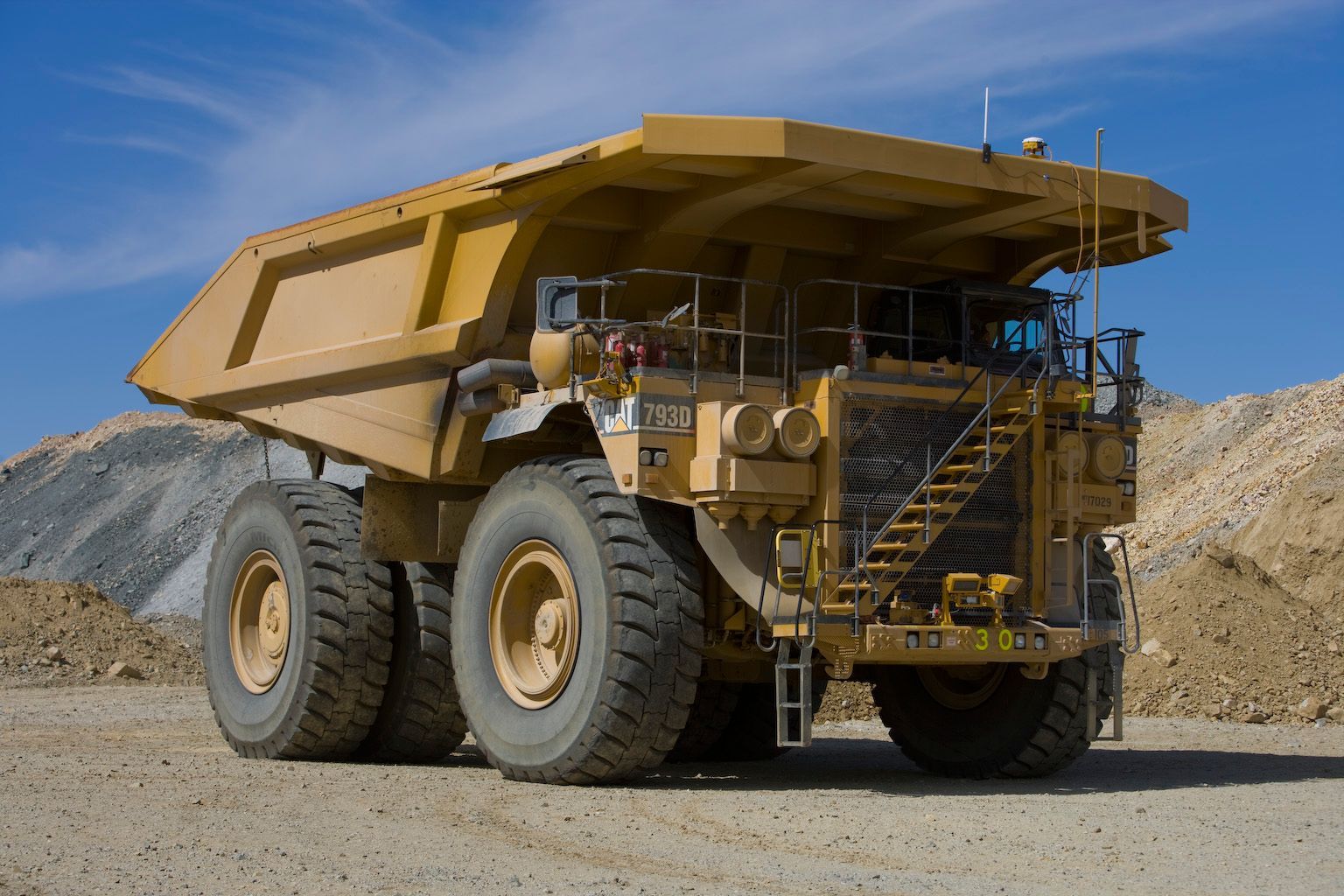

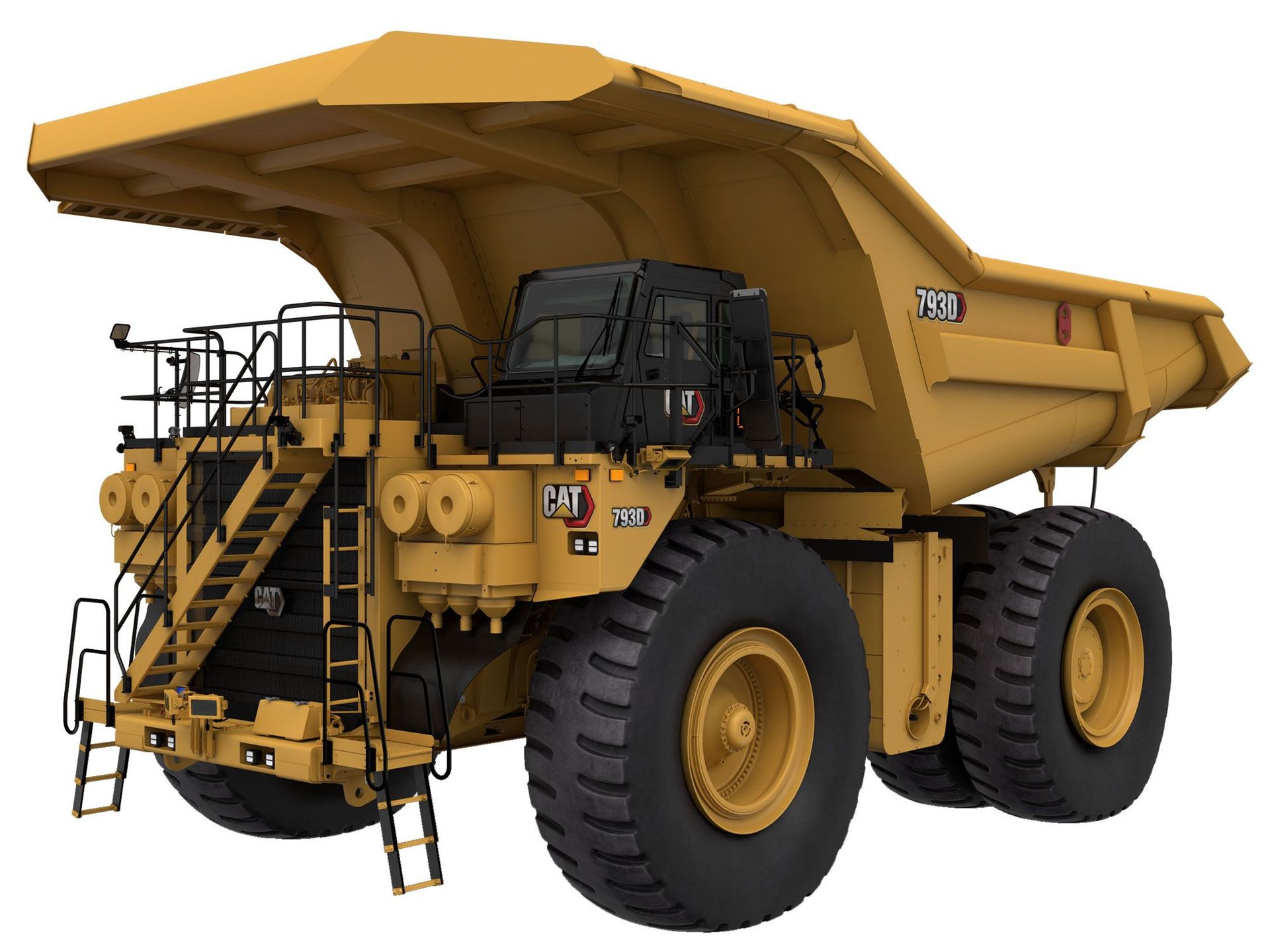

Camión Minero Cat 793D
ESPECIFICACIONES
Flujo de la bomba: velocidad alta en vacío224 gal/min
Diámetro de giro: delantero93.2 pie
Altura: parte superior de la ROPS18.33 pie
Longitud total44.58 pie
DESCRIPCIÓN DEL EQUIPO
El Camión Minero 793 Cat® se presentó hace más de tres décadas y cada modelo sigue ofreciendo una velocidad excelente en pendiente, carga útil líder en su clase y vida útil prolongada, lo que lo hace uno de los camiones más populares en la industria minera. El modelo 793D no es la excepción. El modelo 793D ofrece más potencia y rendimiento para un aumento en la productividad, un peso vacío líder que da como resultado una carga útil optimizada y una vida útil prolongada para altas horas de operación, costos reducidos y la oportunidad de reconstruir por varias vidas útiles. El modelo 793D está disponible en cinco configuraciones, lo que lo hace la elección ideal para una gran variedad de aplicaciones. Acarrea más en cada carga, cada ciclo y cada jornada de trabajo. Además, ofrece mejores resultados para la mina más importante del mundo: la suya.
¿Por qué elegir el camión minero Cat 793D para tu operación?
El camión minero Cat 793D es un camión de acarreo fuera de carretera de gran capacidad, referencia en minería pesada. Con una carga útil nominal de 232 t y 1801 kW de potencia bruta, entrega la productividad y confiabilidad que demandan las rutas de acarreo continuo.
Preguntas frecuentes sobre el camión minero Cat 793D
¿Cuánta carga útil ofrece el camión minero Cat 793D?
Tiene una carga útil nominal de 232 t, capacidad orientada a operaciones mineras de alto volumen.
¿Cuánta potencia entrega el Cat 793D?
Entrega 1801 kW de potencia bruta y 1743 kW de potencia neta, fuerza suficiente para mover carga completa en terreno exigente.
¿Cuál es el peso bruto nominal del Cat 793D?
Su peso bruto nominal es de 383,848 kg, cifra que refleja su capacidad de operar a plena carga con estabilidad.
¿Qué velocidad máxima con carga alcanza el Cat 793D?
Alcanza 54.3 km/h con carga, lo que favorece tiempos de ciclo competitivos en las rutas de acarreo.
¿Qué dimensiones generales tiene el Cat 793D?
Mide 13.59 m (44.6 pies) de longitud total y 5.58 m (18.3 pies) de altura hasta la parte superior de la ROPS, dimensiones a considerar en la planeación de accesos y maniobras.
¿Qué capacidad de combustible tiene el Cat 793D?
Cuenta con un tanque estándar de 4354 L y opción de 4922 L, autonomía pensada para turnos largos con pocas recargas.
DESCRIPCIÓN DEL EQUIPO
El Camión Minero 793 Cat® se presentó hace más de tres décadas y cada modelo sigue ofreciendo una velocidad excelente en pendiente, carga útil líder en su clase y vida útil prolongada, lo que lo hace uno de los camiones más populares en la industria minera. El modelo 793D no es la excepción. El modelo 793D ofrece más potencia y rendimiento para un aumento en la productividad, un peso vacío líder que da como resultado una carga útil optimizada y una vida útil prolongada para altas horas de operación, costos reducidos y la oportunidad de reconstruir por varias vidas útiles. El modelo 793D está disponible en cinco configuraciones, lo que lo hace la elección ideal para una gran variedad de aplicaciones. Acarrea más en cada carga, cada ciclo y cada jornada de trabajo. Además, ofrece mejores resultados para la mina más importante del mundo: la suya.
- Dispositivos de levantamiento de cajasFlujo de la bomba: velocidad alta en vacío224 gal/minTiempo de bajada de la caja: posición libre19.26 sFlujo de la bomba: velocidad alta en vacío224 gal EE.UU./minDisminución de la potencia de la caja: velocidad alta en vacío17.51 sAjuste de la válvula de alivio: levantada2955 lb/pulg²TipoCilindros hidráulicos dobles de dos etapas con válvula de amortiguación.Tiempo de levantamiento de la caja: velocidad alta en vacío20.25 s
- DirecciónDiámetro de giro: delantero93.2 pieDiámetro de giro: delantero93.2 piesÁngulo de dirección36 °Normas de direcciónISO 5010:1992
- DimensionesAltura: parte superior de la ROPS18.33 pieAltura: parte superior de la ROPS18.33 piesLongitud total44.58 pieLongitud total44.58 piesDistancia entre ejes19.42 pieDistancia entre ejes19.42 piesEje trasero: cola13.92 pieEje trasero: cola13.92 piesEspacio libre sobre el suelo3.3 pieEspacio libre sobre el suelo3.3 piesEspacio libre de descarga5.33 pieEspacio libre de descarga5.33 piesAltura de carga vacío20.33 pieAltura de carga vacío20.33 piesAltura total con caja levantada45 pieAltura total con caja levantada45 piesAncho del neumático delantero de la línea de centro18.5 pieAncho del neumático delantero de la línea de centro18.5 piesEspacio libre del protector del motor4 pieEspacio libre del protector del motor4 piesAncho total del techo28.2 pieAncho total del techo28.2 piesAncho exterior de la caja23.92 pieAncho exterior de la caja23.92 piesAncho interior de la caja26.33 pieAncho interior de la caja26.33 piesAltura del techo delantero24.2 pieAltura del techo delantero24.2 piesEje trasero: espacio libre3.33 pieEje trasero: espacio libre3.33 piesLínea de centro del ancho del neumático doble trasero16.25 pieLínea de centro del ancho del neumático doble trasero16.25 piesAncho total entre neumáticos24.92 pieAncho total entre neumáticos24.92 piesLongitud total de la caja42.17 pieLongitud total de la caja42.17 piesLongitud interior de la caja25.3 pieLongitud interior de la caja25.3 piesProfundidad máxima interior de la caja7.64 pieProfundidad máxima interior de la caja7.64 piesAncho en orden de trabajo25.17 pieAncho en orden de trabajo25.17 pies
- MotorPotencia neta2337 hpCilindrada4760 pulg³Potencia bruta: SAE J19952415 hpModelo de motorCat® 3516B HDPotencia neta: SAE J13492337 hpClasificación de emisionesTier 1 de la EPA de EE.UU.Velocidad nominal1750 rpmNota (2)La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con sistema de admisión de aire, sistema de escape y alternador.Calibre6.7 pulgNota (1)El Motor 3516E se ofrece actualmente como una actualización de accesorio optativa.Carrera8.5 pulg
- Pesos: aproximadosPeso bruto nominal de la máquina846240 lbNota (1)Comuníquese con el fabricante de los neumáticos para conocer la carga máxima.Peso del chasis268929 lbNota (2)Peso del chasis con tanques de combustible y fluidos llenos, accesorios estándar y obligatorios, dispositivo de levantamiento, grupo de montaje de la caja, llantas y neumáticos.Peso de la caja67682 lbGama de los pesos de las cajas21.795 - 54.431 kg / 48.050 - 120.000 lbCarga útil nominal256 ton (EE.UU.)
- Distribuciones del peso: aproximadasEje delantero: vacío46 %Eje trasero: con carga67 %Eje trasero: vacío54 %NotaDistribuciones de peso optimizadas con la caja Cat.Eje delantero: con carga33 %
- TransmisiónAvance: 17.3 milla/hAvance: 524.5 milla/hAvance: 29.9 milla/hAvance: 633.7 milla/hAvance: 313.4 milla/hRetroceso6.8 milla/hAvance: 418.1 milla/hVelocidad máxima con carga33.7 milla/h
- Sistema de frenosSuperficie de los frenos de discos sumergidos en aceite delanteros13921 pulg²NormasServicio y secundario: ISO 3450:2011Parte trasera: superficie de los frenos de discos sumergidos en aceite20847 pulg²Freno de estacionamientoFrenos de discos múltiples en las cuatro esquinas de accionamiento por resorte y liberación hidráulicaFrenos de servicioFrenos de discos sumergidos en aceite en las cuatro esquinas enfriados por aceite y de accionamiento hidráulicoFreno de cargaFrenos de servicio traseros
- SuspensiónCarrera efectiva del cilindro: delantera5.2 pulgTipoCilindros autónomos de nitrógeno/aceite, montaje de pasador a pasador, accesorios de horquilla de cizalla doble superior e inferiorCarrera efectiva del cilindro: trasera4.2 pulgEje trasero: oscilación+/- 4.9º
- Capacidades de llenado de servicioTanque de combustible: estándar1150 gal (EE.UU.)Sistema de convertidor de par/transmisión: incluye sumidero50 gal (EE.UU.)Tanque de combustible: optativo1300 gal (EE.UU.)Convertidor de par: sumidero de transmisión27 gal (EE.UU.)Sistema de enfriamiento257 gal (EE.UU.)Tanque de dirección60 gal (EE.UU.)Cárter70 gal (EE.UU.)Diferenciales220 gal (EE.UU.)Ruedas delanteras: cada una6 gal (EE.UU.)Tanque hidráulico con frenos/dispositivo de levantamiento203 gal (EE.UU.)Sistema de dirección: incluye tanque90 gal (EE.UU.)Mando final: cada uno30 gal (EE.UU.)Sistema del dispositivo de levantamiento de los frenos: incluye tanque363 gal (EE.UU.)Sumidero del convertidor de par27 gal (EE.UU.)
- CabinaCalentador y desempañador43930 BTU/hNormas de FOPSLa FOPS (Falling Objects Protective Structure, Estructura de Protección contra la Caída de Objetos) cumple con los criterios de ISO 3449:2005 Level II para FOPS e ISO13459:2012 Level II.Aire acondicionadoHFC - Refrigerante 134A: 35.100 BTU/hNormas de ROPS (1)El nivel de presión acústica en los oídos del operador es de 76 dB(A) y se mide de acuerdo con los procedimientos del ciclo de trabajo especificados en ANSI/SAE J1166 MAY90.Normas de ROPS (2)La ROPS (Rollover Protective Structure, Estructura de Protección en Caso de Vuelcos) cumple con ISO 3471:2008 e ISO 13459:2012.
- Mandos finalesTipoPlanetario de doble reducción con ejes totalmente libres.Relación planetaria16:01Relación diferencial1:08:01Relación de reducción total28.8:1
- NeumáticosNeumáticos estándares40.00 R57Nota (1)Las llantas de cambio rápido (QCR, Quick Change Rims) y los tambores de ruedas de larga duración (XLWS, Extended Life Wheel Station) son optativos.Llantas29" x 57"Nota (2)Caterpillar recomienda que el cliente analice todas las condiciones de trabajo y consulte a su proveedor de neumáticos sobre la selección de neumáticos adecuados y las capacidades de TKPH (Ton Kilometer per Hour, toneladas kilómetro por hora) y TMPH (Ton Mile per Hour, toneladas milla por hora).
- Capacidad de la caja HP con factor de llenado del 100 %Colmada (SAE 2:1)*162-191 m³/212-250 yd³A ras112,6-151 m³ / 147-197,5 yd³Nota (1)Consulte con su distribuidor Cat local para obtener recomendaciones acerca de la caja.
- RuidoNormas de sonidoANSI/SAE J1166 MAY90
- Especificaciones de operaciónCapacidad de carga útil máximaPersonalizado
- FrenosNormasJ-ISO 3450 JAN88, ISO 3450:1996
- ROPSNormas de ROPSISO 3471:1994
