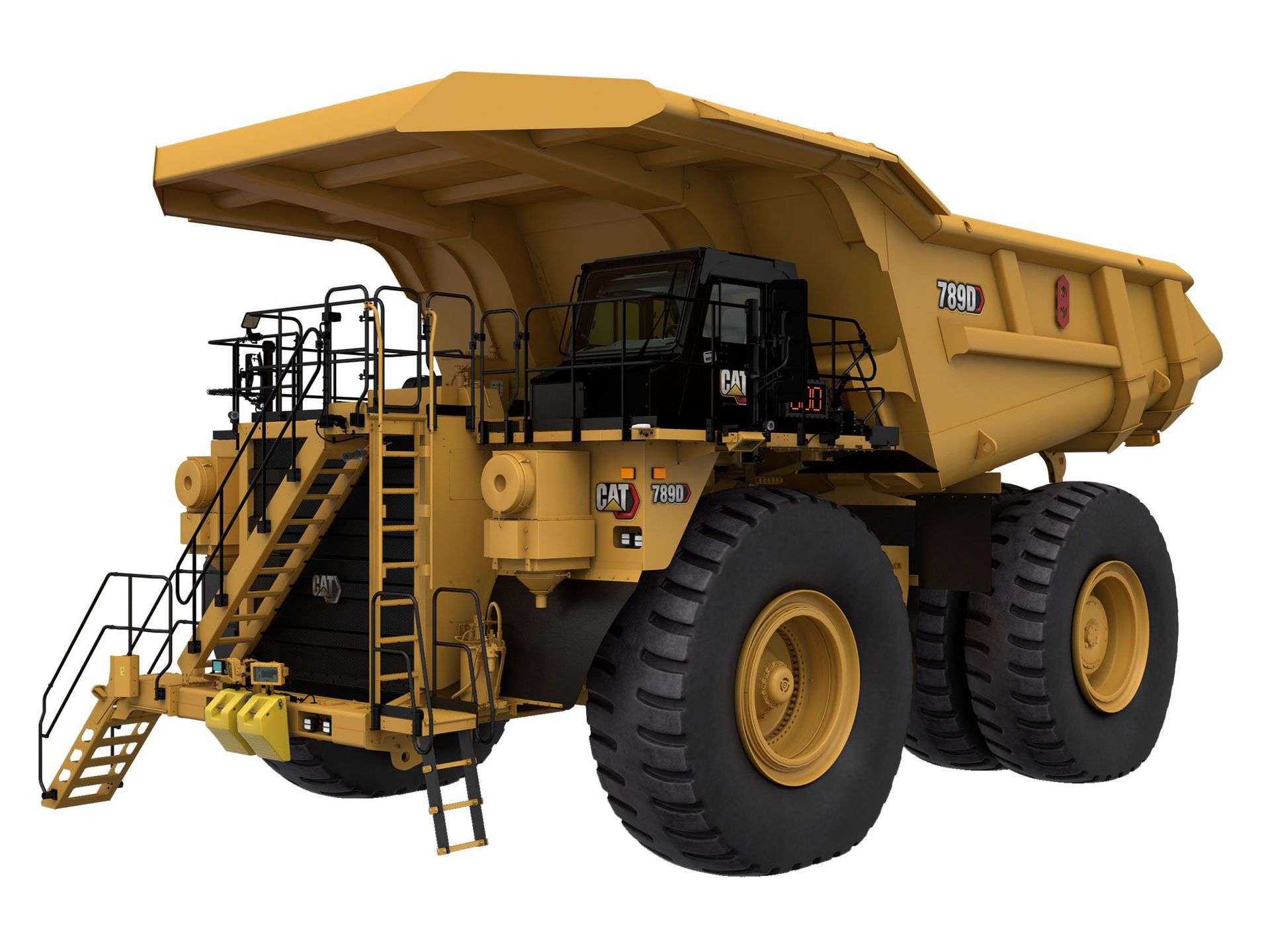

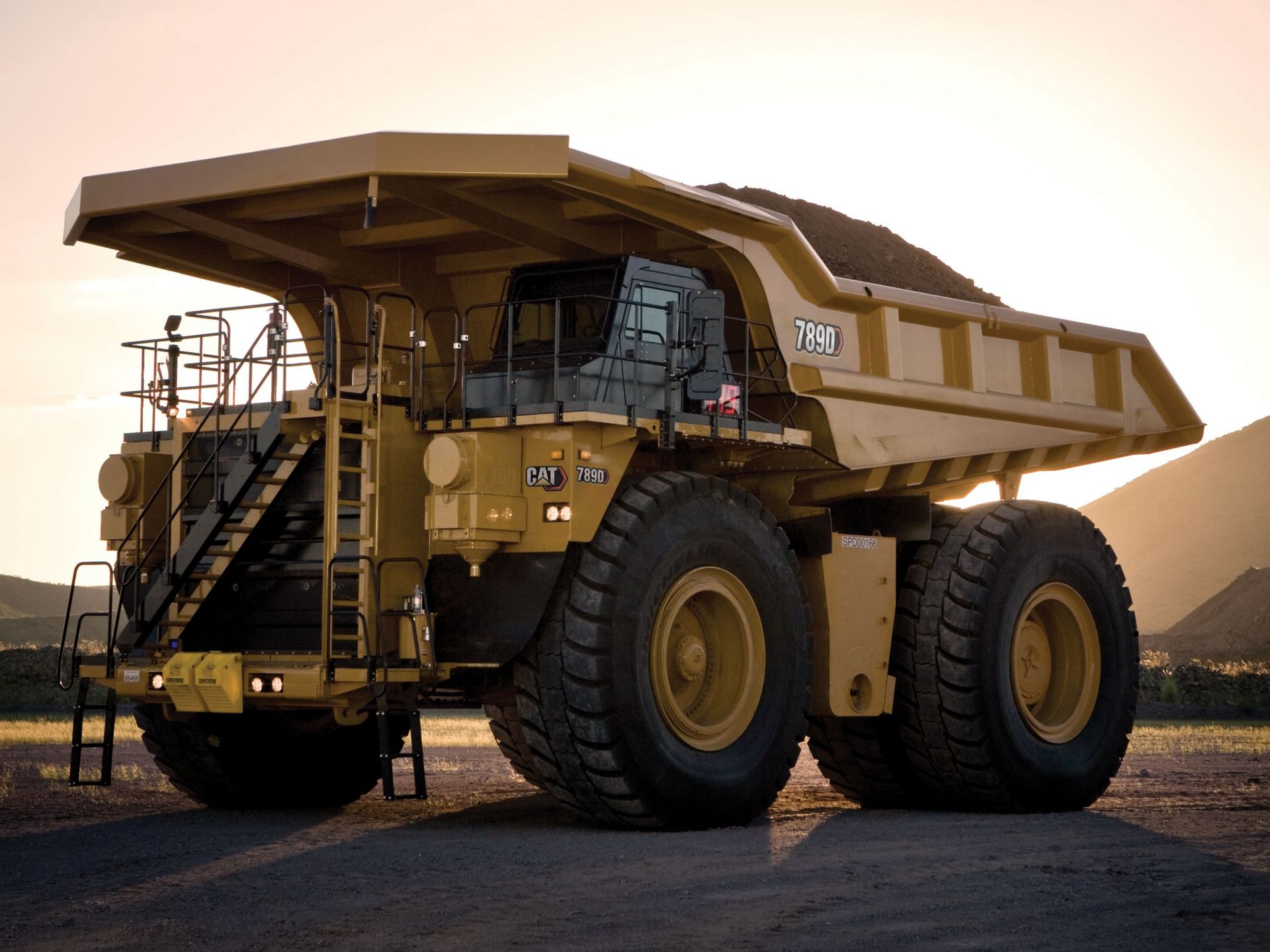

789D

ESPECIFICACIONES

Flujo de la bomba: velocidad alta en vacío193 gal/min

Potencia bruta: SAE J19952100 hp

Potencia neta nominal: ISO92491969 hp

Calibre6.7 pulg

INFORMACIÓN GENERAL

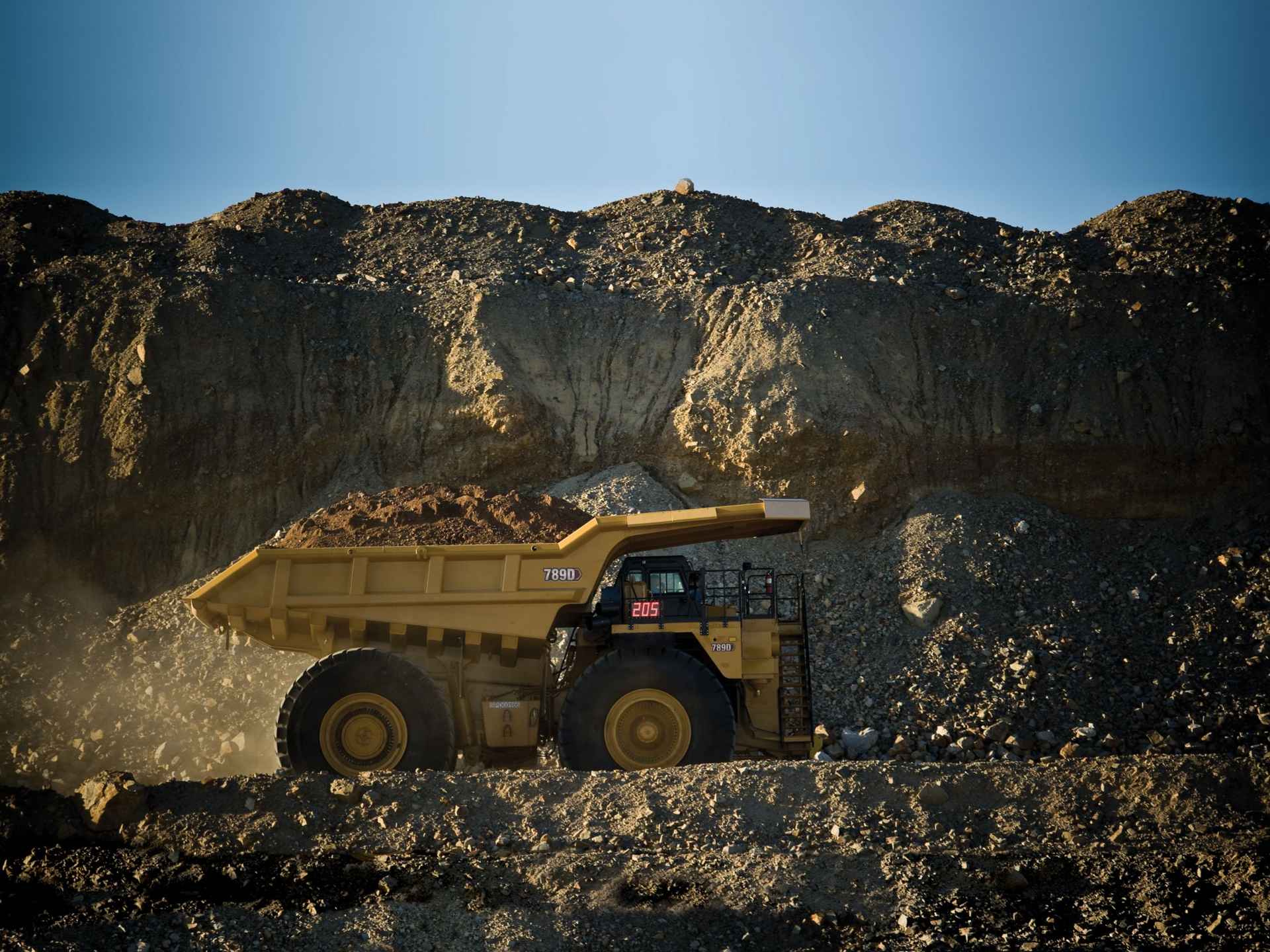

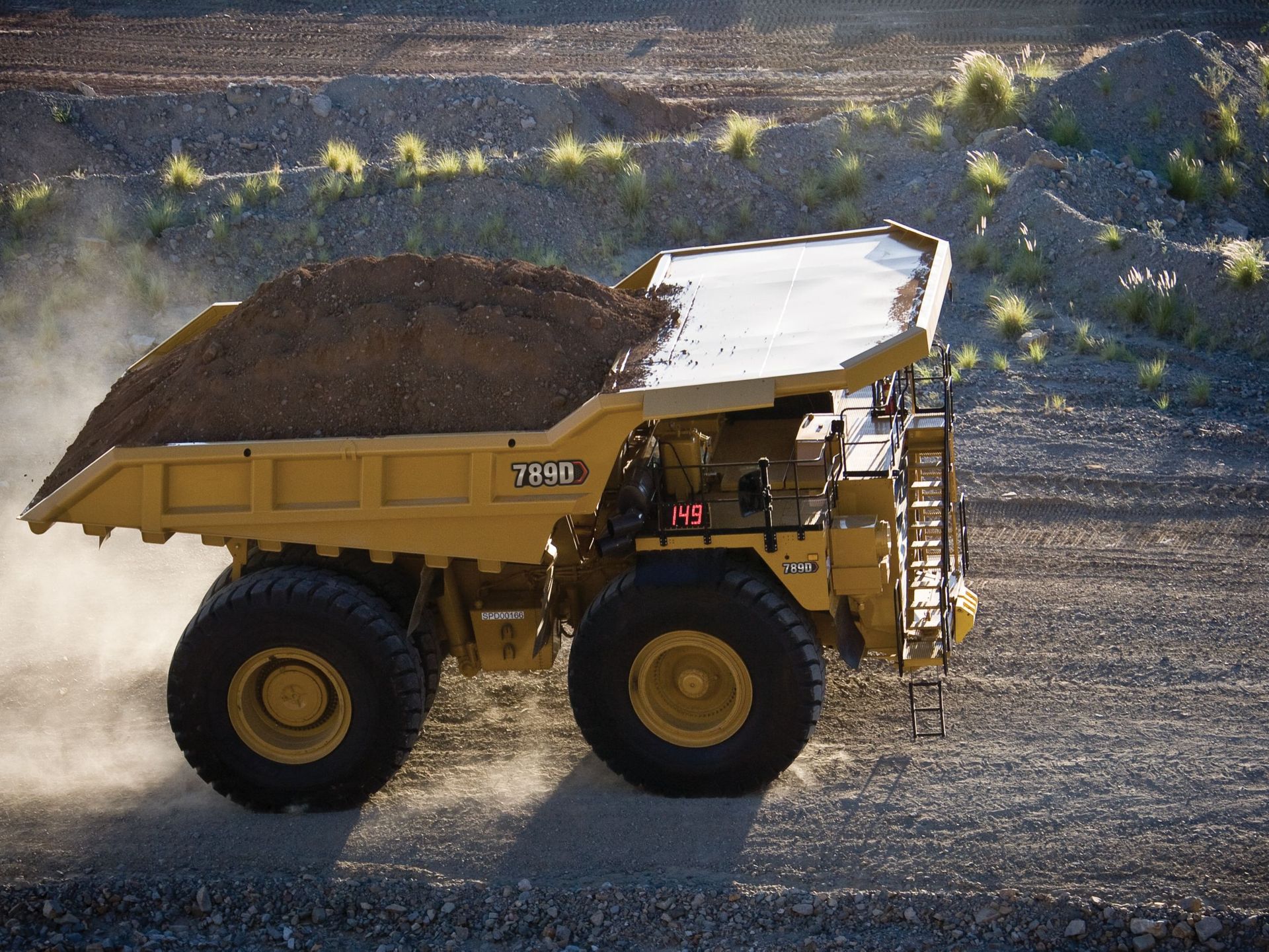

El Camión Minero Cat^® 789D tiene una trayectoria de rendimiento comprobado en una amplia variedad de aplicaciones. Ofrece el menor costo por tonelada en su clase de tamaño, para una reducción general en sus costos de operación, junto con la confiabilidad y los menores costos que conlleva una vida útil prolongada: desde el motor y el tren de fuerza hasta los componentes, los frenos y el bastidor. También ofrece una velocidad rápida en las pendientes y una capacidad de producción alta debido a una ventaja de carga útil frente a la competencia. El versátil 789D ofrece opciones de motor para cumplir con las normas reglamentarias o las necesidades específicas de las aplicaciones como temperaturas extremas, gran altitud o áreas que requieren reducciones de ruido. Además, cuenta con
mejoras de seguridad como escaleras diagonales, pasarelas anchas y acceso motorizado optativo para proteger su activo más importante: su personal.

INFORMACIÓN GENERAL

Potencia bruta: SAE J19951566 kW
Potencia neta nominal: ISO92491969 hp
Potencia neta nominal: ISO92491468 kW
Calibre6.7 pulg
Calibre170 mm
Carrera8.5 pulg
Carrera215 mm
Cilindrada4766 pulg³
Cilindrada78.1 L
Potencia neta1969 hp
Potencia neta1468 kW
Potencia bruta2100 hp
Potencia bruta1566 kW
Velocidad nominal1750 rpm
Velocidad nominal1750 rpm
Modelo de motorCat® 3516C HD
Potencia bruta: SAE J19952100 hp
Clasificación de emisionesOptimización de combustible o equivalente a Tier 2 de la EPA
Potencia bruta1417 kW
Potencia neta nominal: ISO92491791 hp
Potencia neta nominal: ISO92491335 kW
Calibre6.7 pulg
Calibre170 mm
Carrera7.5 pulg
Carrera190 mm
Cilindrada4211 pulg³
Cilindrada69 L
Modelo de motorCat® 3516B EUI
Potencia bruta1900 hp
Peso bruto nominal de la máquina324319 kg
Peso del chasis (neumáticos 37R57)226681 lb
Peso del chasis (neumáticos 37R57)102821 kg
Peso del chasis (neumáticos 40R57)233713 lb
Peso del chasis (neumáticos 40R57)106010 kg
Carga útil nominal214 ton (EE.UU.)
Carga útil nominal194 t
Peso del chasis218542 lb
Peso del chasis99129 kg
Gama de los pesos de las cajas23.920 kg a 45.547 kg (52.850 lb a 100.414 lb)
Peso bruto nominal de la máquina715000 lb
Peso de la caja27365 kg
Peso de la caja60331 lb
Caja MSD estándar (SAE 2:1)130 m³
Caja MSD estándar (SAE 2:1)170 yd³
Caja X estándar (SAE 2:1)123 m³
Caja X estándar (SAE 2:1)161 yd³
Caja con piso de doble declive estándar (SAE 2:1)108 m³
Caja con piso de doble declive estándar (SAE 2:1)141 yd³
Caja combinada estándar (SAE 2:1)153 m³
Caja combinada estándar (SAE 2:1)200 yd³
Caja para carbón sin compuerta estándar (SAE 2:1)191 m³
Caja para carbón sin compuerta estándar (SAE 2:1)250 yd³
Caja HP estándar (SAE 2:1)144 m³
Caja HP estándar (SAE 2:1)188 yd³
Avance: 112.6 km/h
Avance: 17.8 milla/h
Avance: 217.1 km/h
Avance: 210.6 milla/h
Avance: 323.1 km/h
Avance: 314.4 milla/h
Avance: 431.2 km/h
Avance: 419.4 milla/h
Avance: 542.3 km/h
Avance: 526.3 milla/h
Avance: 657.2 km/h
Avance: 635.5 milla/h
Retroceso11.8 km/h
Retroceso7.3 milla/h
Velocidad máxima con carga57.2 km/h
Velocidad máxima con carga35.5 milla/h
Carrera efectiva del cilindro: delantera105 mm
Carrera efectiva del cilindro: trasera3.5 pulg
Carrera efectiva del cilindro: trasera93 mm
Eje trasero: oscilación±5.6°
Carrera efectiva del cilindro: delantera4 pulg
Superficie de freno: delantera81693 cm²
Superficie de freno: trasera20862 pulg²
Superficie de freno: trasera134590 cm²
NormasSAE J1473 OCT90 ISO 3450:2011
Superficie de freno: delantera12662 pulg²
Flujo de la bomba: velocidad alta en vacío731 L/min
Flujo de la bomba: velocidad alta en vacío193 gal EE.UU./min
Ajuste de la válvula de alivio: levantada17238 kPa
Ajuste de la válvula de alivio: levantada2500 lb/pulg²
Tiempo de levantamiento de la caja: velocidad alta en vacío18.9 s
Tiempo de levantamiento de la caja: velocidad alta en vacío18.9 s
Tiempo de bajada de la caja a velocidad alta en vacío: posición libre15.6 s
Tiempo de bajada de la caja a velocidad alta en vacío: posición libre15.6 s
Tiempo de bajada de la caja a velocidad alta en vacío: potencia15.6 s
Tiempo de bajada de la caja a velocidad alta en vacío: potencia15.6 s
Tiempo de levantamiento de la caja: caja en velocidad alta en vacío17.3 s
Tiempo de levantamiento de la caja: caja en velocidad alta en vacío17.3 s
Flujo de la bomba: velocidad alta en vacío193 gal/min
Eje delantero: vacío50 %
Eje trasero: vacío50 %
Eje trasero: vacío50 %
Eje delantero: con carga33 %
Eje delantero: con carga33 %
Eje trasero: con carga67 %
Eje trasero: con carga67 %
NotaDistribuciones de peso optimizadas con la caja Cat.
Eje delantero: vacío50 %
Tanque de combustible: estándar2082 L
Tanque de combustible: estándar550 gal (EE.UU.)
Tanque de combustible: optativo3785 L
Tanque de combustible: optativo1000 gal (EE.UU.)
Sistema de enfriamiento725 L
Sistema de enfriamiento192 gal (EE.UU.)
Cárter291 L
Cárter77 gal (EE.UU.)
Diferencial: mandos finales583 L
Diferencial: mandos finales154 gal (EE.UU.)
Sistema de dirección189 L
Sistema de dirección50 gal (EE.UU.)
Sistema de frenos/dispositivo de levantamiento909 L
Sistema de frenos/dispositivo de levantamiento241 gal (EE.UU.)
Tanque de transmisión76 L
Tanque de transmisión20 gal (EE.UU.)
Ángulo de dirección36.07 °
Diámetro de giro: ruedas delanteras90.32 pie
Diámetro de giro: ruedas delanteras27.53 m
Espacio libre del vehículo: radio de giro99.18 pie
Espacio libre del vehículo: radio de giro30.23 m
Diámetro de giro: ISO 7457:1997 (neumáticos 33.00R51)90.32 pie
Diámetro de giro: ISO 7457:1997 (neumáticos 33.00R51)27.53 m
Normas de direcciónSAE J1511 OCT90 ISO 5010:1992
Ángulo de dirección36.07 °
Peso de la caja30107 kg
Peso de la caja66376 lb
Altura: parte superior de la ROPS5550 mm
Altura: parte superior de la ROPS18.25 pie
Longitud total12945 mm
Longitud total42.5 pie
Distancia entre ejes5700 mm
Distancia entre ejes1867 pie
Eje trasero: cola3856 mm
Eje trasero: cola12.67 pie
Espacio libre sobre el suelo1304 mm
Espacio libre sobre el suelo4.25 pie
Espacio libre de descarga1585 mm
Espacio libre de descarga5.17 pie
Altura de carga vacío6147 mm
Altura de carga vacío20.17 pie
Altura total con caja levantada13122 mm
Altura total con caja levantada43.09 pie
Ancho del neumático delantero de la línea de centro5410 mm
Ancho del neumático delantero de la línea de centro17.75 pie
Espacio libre del protector del motor1290 mm
Espacio libre del protector del motor4.25 pie
Ancho total del techo7769 mm
Ancho total del techo25.5 pie
Ancho exterior de la caja7377 mm
Ancho exterior de la caja24.17 pie
Ancho interior de la caja6691 mm
Ancho interior de la caja21.92 pie
Altura del techo delantero6739 mm
Altura del techo delantero22.09 pie
Eje trasero: espacio libre1263 mm
Eje trasero: espacio libre4.17 pie
Línea de centro del ancho del neumático doble trasero4695 mm
Línea de centro del ancho del neumático doble trasero15.42 pie
Ancho total entre neumáticos7120 mm
Ancho total entre neumáticos23.33 pie
Relación diferencial2.35:1
Relación de reducción total25.46:1
Relación planetaria10.83:1
Normas de sonidoNormas
Neumáticos estándares37.00-R57
Neumáticos optativos40.00-R57
Normas de ROPSNormas
