ESPECIFICACIONES
Potencia bruta: SAE J1995:20141025 hp
Flujo de la bomba: velocidad alta en vacío120.9 gal/min
Potencia bruta: SAE J19951025 hp
Potencia neta - SAE J1349:2011916 hp
INFORMACIÓN GENERAL

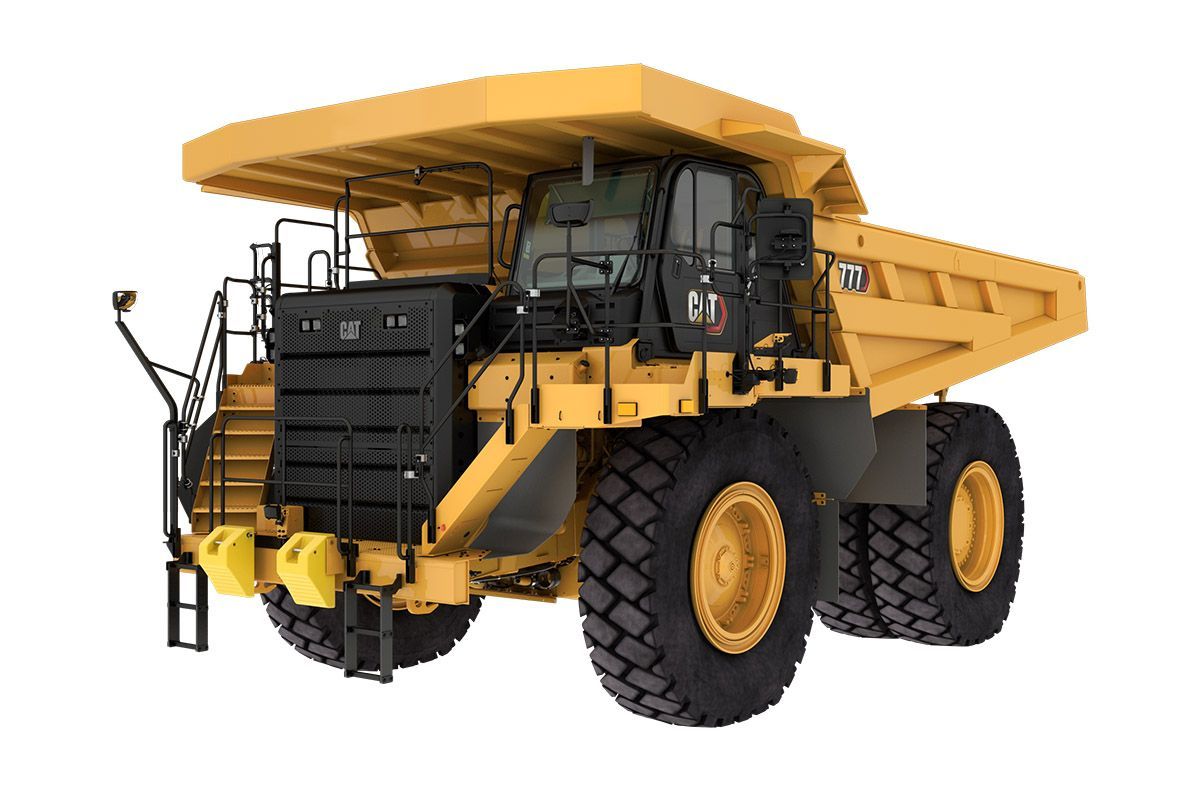

El Cat® 777 está diseñado para ser el camión mecánico de 100 toneladas más eficiente de la industria. Gracias a sus comentarios, diseñamos y fabricamos un camión confiable, duradero y económico, que ofrece comodidad, seguridad y control a los operadores. Con un sistema de acceso mejorado y diseñado para reducir al mínimo los resbalones y las caídas, este camión proporciona un apoyo firme y estabilidad cuando se enfrenta a condiciones que no son perfectas.
INFORMACIÓN GENERAL
El Cat® 777 está diseñado para ser el camión mecánico de 100 toneladas más eficiente de la industria. Gracias a sus comentarios, diseñamos y fabricamos un camión confiable, duradero y económico, que ofrece comodidad, seguridad y control a los operadores. Con un sistema de acceso mejorado y diseñado para reducir al mínimo los resbalones y las caídas, este camión proporciona un apoyo firme y estabilidad cuando se enfrenta a condiciones que no son perfectas.
- MotorPotencia bruta: SAE J1995:20141025 hpPotencia del motor: ISO 14396:20021008 hpPotencia bruta: SAE J19951025 hpModelo de motorCat® C32BPotencia neta - SAE J1349:2011916 hpCilindros12Calibre5.7 pulgReserva de par netaTier 4: 39 %. Tier 2: 37 %Carrera6.4 pulgNota (1)Las clasificaciones de potencia se aplican a 1.800 rpm cuando se prueban según las condiciones indicadas para la norma especificada.Cilindrada1959 pulg³Nota (2)Clasificaciones basadas en las condiciones de aire estándar según la norma SAE J1995 a 25 °C (77 °F) y 100 kPa (29,61 Hg) de presión barométrica. La potencia está basada en el combustible que tiene una gravedad API de 35 a 16° C (60° F) y un LHV de 42.780 kJ/kg (18.390 BTU/lb) cuando se utiliza el motor a 30° C (86° F).Par máximo: velocidad1200 rpmNota (3)Disponible como normas de emisiones equivalentes a Tier 4 Final/Stage V, equivalentes a Tier 3/Stage IIIA, o equivalentes a Tier 2/Stage II.Velocidad del motor1800 rpmNota (4)Cumple con las normas de emisiones Stage III de China para uso fuera de carretera, equivalentes a Tier 3 o Tier 2 de la EPA de EE.UU.
- Dispositivos de levantamiento de cajasFlujo de la bomba: velocidad alta en vacío120.9 gal/minTiempo de levantamiento de la caja: velocidad alta en vacío15 sFlujo de la bomba: velocidad alta en vacío120.9 gal EE.UU./minTiempo de bajada de la caja: posición libre13 sAjuste de la válvula de alivio: levantada2750 lb/pulg²Tiempo de bajada de la caja: velocidad alta en vacío13 sAjuste de válvula de alivio: bajada500 lb/pulg²
- Pesos: aproximadosPeso bruto objetivo de la máquina363000 lb
- Especificaciones de operaciónCarga útil de objetivo (100 %)101.1 ton (EE.UU.)Capacidad de la caja (SAE2:1)83.1 yd³Velocidad máxima con carga40.9 milla/hNota (1)Capacidad con caja X de piso plano con revestimiento.Carga útil de trabajo máxima (110 %)111.2 ton (EE.UU.)Nota (2)* Consulte la política de carga útil 10/10/20 de Caterpillar para obtener información sobre las limitaciones del peso bruto máximo de la máquina.Carga útil máxima permitida (120 %)*121.3 ton (EE.UU.)
- TransmisiónAvance: 16.6 milla/hAvance: 630.2 milla/hAvance: 29.1 milla/hAvance: 740.9 milla/hAvance: 311.9 milla/hRetroceso7.5 milla/hAvance: 416.6 milla/hNotaVelocidades máximas de desplazamiento con neumáticos 27.00R49 (E4) estándar.Avance: 522.5 milla/h
- FrenosSuperficie de freno: delantera6331 pulg²Normas de los frenosISO 3450-2011Superficie de freno: trasera15828 pulg²
- Capacidad (piso de doble declive con factor de llenado del 100 %)A ras54.8 yd³Nota (1)Comuníquese con su distribuidor Cat local para obtener recomendaciones acerca de la caja.Colmada (SAE 2:1)*78.6 yd³Nota (2)* ISO 6483:1980
- Distribuciones del peso: aproximadasEje delantero: vacío42 %Eje trasero: vacío58 %Eje delantero: con carga33 %Eje trasero: con carga67 %
- SuspensiónEje trasero: oscilación5.4 °Carrera del cilindro trasero sin carga/con carga2.5 pulgCarrera del cilindro delantero sin carga/con carga2.9 pulg
- Capacidades de llenado de servicioTanque de combustible (1)300 gal (EE.UU.)Mando final: cada uno20 gal (EE.UU.)Tanque de combustible (2)350 gal (EE.UU.)Sistema de dirección: incluye tanque14.1 gal (EE.UU.)Sistema de enfriamiento61 gal (EE.UU.)Sistema de frenos/dispositivo de levantamiento117 gal (EE.UU.)Cárter28.7 gal (EE.UU.)Convertidor de par: sistema de la transmisión36.5 gal (EE.UU.)Diferenciales59.9 gal (EE.UU.)
- DirecciónDiámetro de giro: delantero83 pieDiámetro del espacio libre del radio de giro93 pieÁngulo de dirección30.5 °Normas de direcciónISO 5010:2007
- Capacidad de la caja X con factor de llenado del 100 %A ras56.3 yd³Nota (1)Comuníquese con su distribuidor Cat local para obtener recomendaciones acerca de la caja.Colmada (SAE 2:1)*83.8 yd³Nota (2)* ISO 6483:1980
- Capacidad de la caja para carbón con factor de llenado del 100%SAE 2:1 para usarse con densidades de material de 1.160 kg/m3 (1.950 lb/yd3)116.8 yd³SAE 2:1 para usarse con densidades de material de 950 a 1.040 kg/m3 (1.600 a 1.750 lb/yd3)144 yd³SAE 2:1 para usarse con densidades de material de 1.040 a 1.160 kg/m3 (1.750 a 1.950 lb/yd3)139 yd³SAE 2:1 para usarse con densidades de material más bajas que 950 kg/m3 (1.600 lb/yd3)164.6 yd³
- Mandos finalesRelación diferencial2.736:1Relación de reducción total19.1576:1Relación planetaria7.0:1
- NeumáticosNeumático estándar27.00R49 (E4)Nota (2)Caterpillar recomienda que el cliente analice todas las condiciones de trabajo y consulte a su proveedor habitual de neumáticos para que le ayude a elegir los más adecuados.Nota (1)En determinadas condiciones de trabajo, debido a la capacidad de producción del Camión 777, se podría exceder la capacidad de los neumáticos estándar u optativos de TKPH (Ton Kilometer Per Hour, tonelada-kilómetro por hora) (TMPH [Tones Miles Per Hour, tonelada métrica-milla por hora]) y, por lo tanto, se limitaría la producción.
- ROPSNormas de ROPSLa estructura de protección en caso de vuelcos (ROPS, Rollover Protective Structure) para la cabina que ofrece Caterpillar cumple los criterios ISO 3471:2008 ROPS.Normas de FOPSLa estructura de protección contra la caída de objetos (FOPS, Falling Objects Protective Structure) cumple con las normas ISO 3449:2005 Level II FOPS.
- RuidoNormas de ruido (1)El nivel de presión acústica equivalente (Leq) para el operador es de 73 dB(A) cuando se utiliza la norma SAE J1166 FEB2008 para medir el valor en una cabina cerrada. Este es el nivel de exposición al ruido durante un ciclo de trabajo. La cabina se instaló correctamente y tuvo un mantenimiento adecuado. La prueba se llevó a cabo con las puertas y las ventanas de la cabina cerradas.Normas de ruido (3)Es posible que se requiera protección para los oídos si se opera con una cabina y una estación del operador abiertas (cuando no se han realizado los procedimientos de mantenimiento correctamente o cuando se opera con las puertas y ventanas abiertas) durante períodos prolongados o en ambientes con altos niveles de ruido.Normas de ruido (2)El nivel de presión acústica exterior para la máquina estándar, medido a una distancia de 15 m (49') de acuerdo con los procedimientos de prueba especificados en la norma SAE J88:2008, con la máquina operando a una marcha intermedia, es de 83 dB(A).
