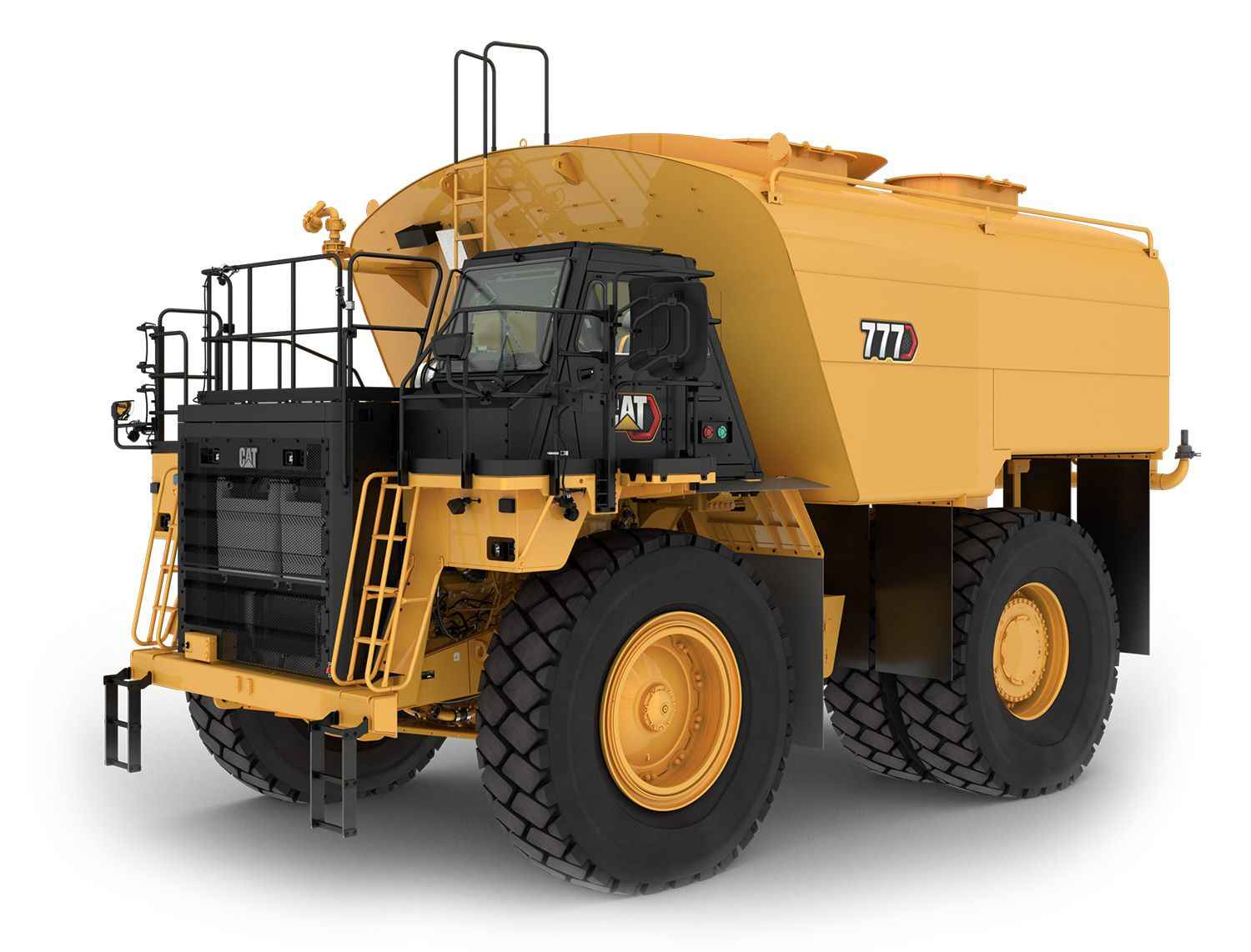

Camión Cisterna 777 (05)
ESPECIFICACIONES
Potencia bruta: SAE J1995:20141026 hp
Velocidad del motor1800 rpm
Potencia neta - SAE J1349:2011953 hp
Calibre5.7 pulg
INFORMACIÓN GENERAL

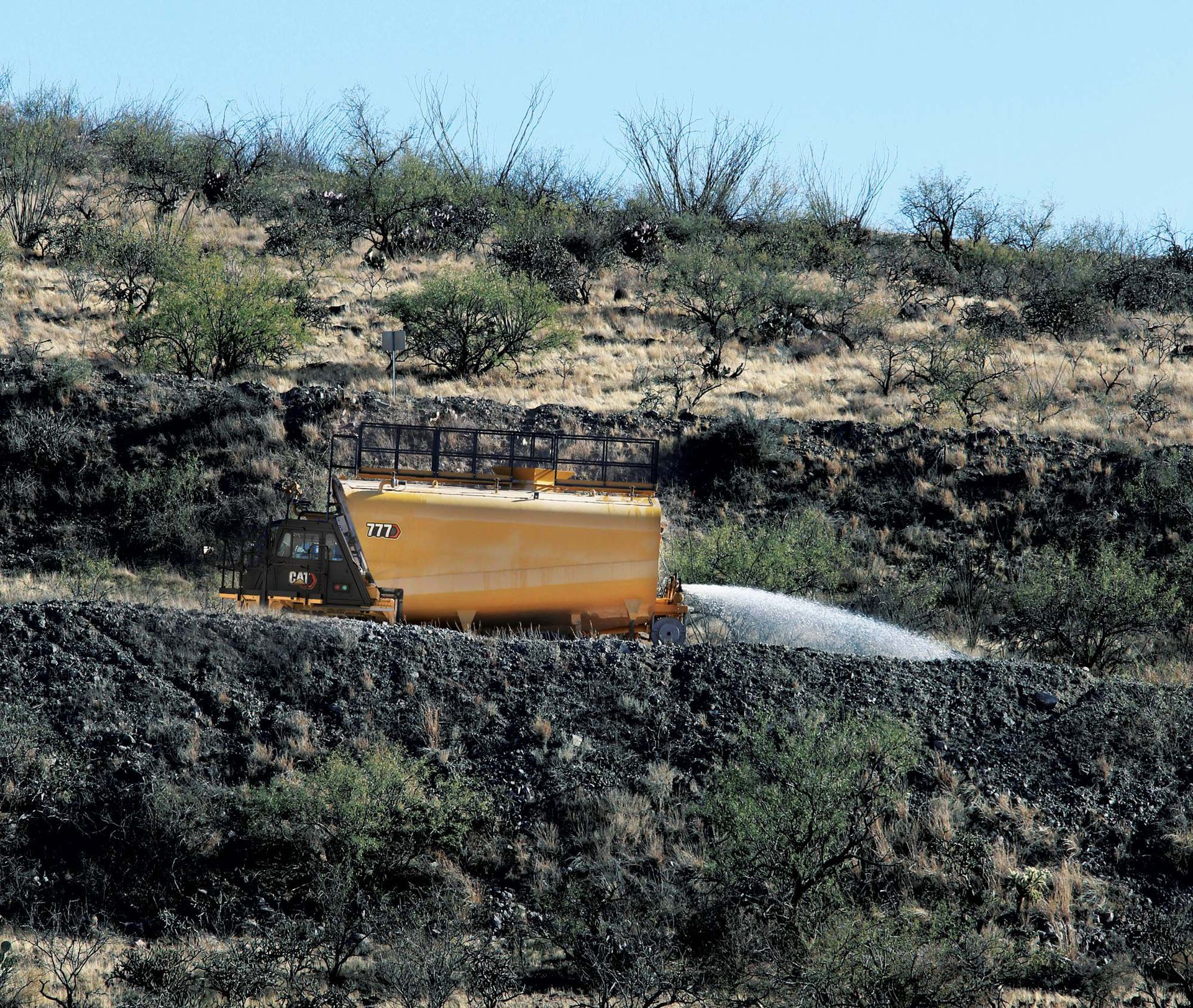

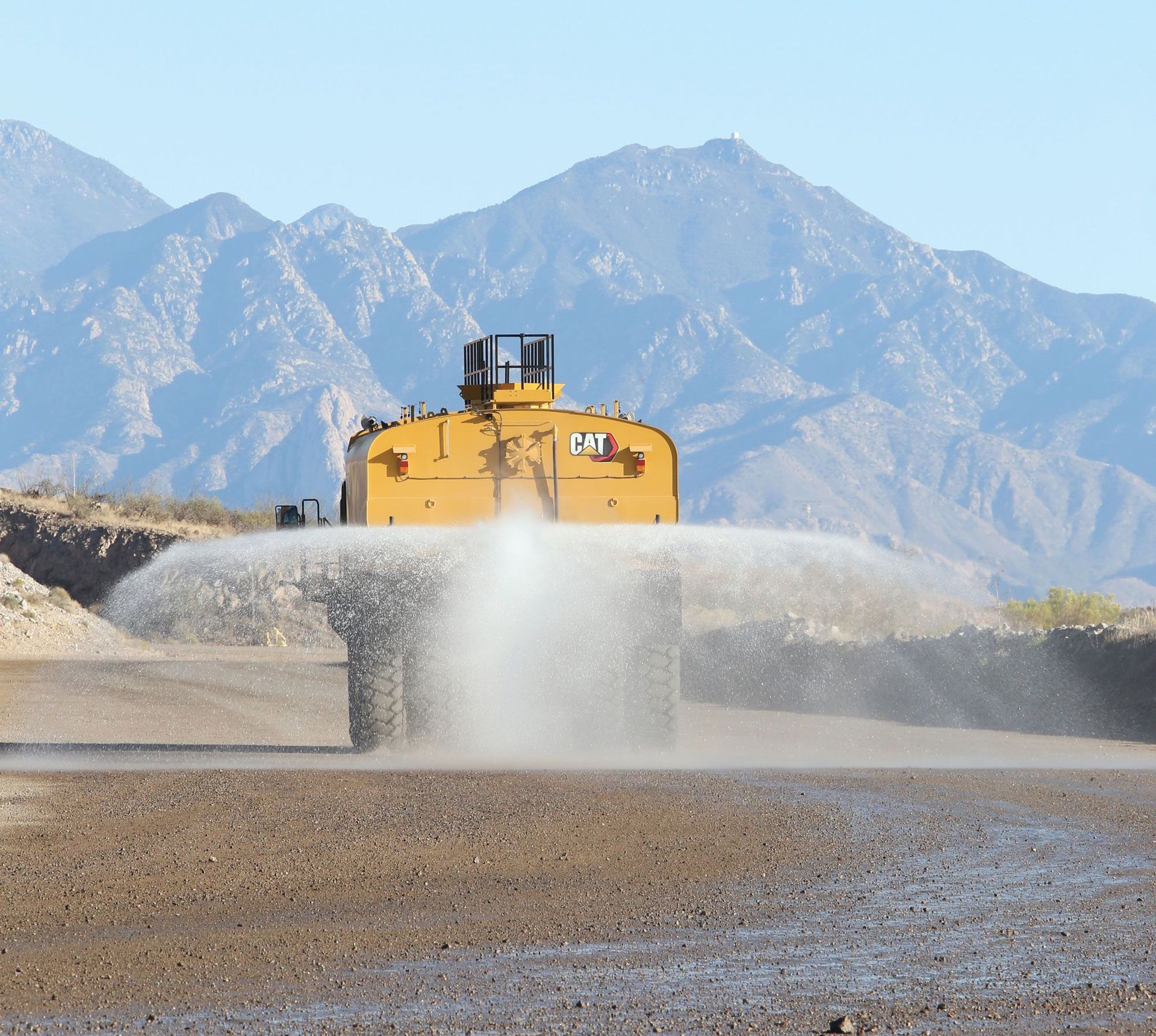

Cat® Water Solutions lo ayuda a reducir eficazmente el polvo del camino de acarreo para mejorar la seguridad y aumentar la productividad en su sitio de trabajo, cantera o mina. Un camión, un tanque y un sistema de suministro de agua integrados, conectados con niveles escalables de tecnología ayudan a resolver los problemas de riego excesivo e insuficiente con especial atención en las operaciones sostenibles. La venta y el respaldo de esta innovadora solución de riego están a cargo del distribuidor Cat local de confianza que usted ya conoce.
INFORMACIÓN GENERAL
Cat® Water Solutions lo ayuda a reducir eficazmente el polvo del camino de acarreo para mejorar la seguridad y aumentar la productividad en su sitio de trabajo, cantera o mina. Un camión, un tanque y un sistema de suministro de agua integrados, conectados con niveles escalables de tecnología ayudan a resolver los problemas de riego excesivo e insuficiente con especial atención en las operaciones sostenibles. La venta y el respaldo de esta innovadora solución de riego están a cargo del distribuidor Cat local de confianza que usted ya conoce.
- MotorPotencia bruta: SAE J1995:20141026 hpModelo de motorCat® C32BVelocidad del motor1800 rpmEmisionesCon optimización de combustiblePotencia neta - SAE J1349:2011953 hpCilindros12Calibre5.7 pulgNota (1)La potencia neta anunciada es la potencia disponible al volante cuando el motor está equipado con ventilador, filtro de aire, silenciador y alternador con una velocidad del motor de 1800 rpm.Carrera6.4 pulgNota (2)No se requiere reducción de potencia del motor hasta una altitud de 3.048m (10.000').Cilindrada1959 pulg³Nota (3)Cumple con las normas de emisiones Stage III de China para uso fuera de carretera, equivalentes a Tier 2 de la EPA de EE.UU.
- Sistema de suministro de agua (WDS) CatFlujo máximo de agua1800 gal(EE.UU.)/minCantidad mínima de cabezales de rociado traseros (se recomiendan 3)2Agua por cabezal de rociado (mínimo)35 gal(EE.UU.)/minCantidad mínima de cabezales de rociado delanteros/laterales2Agua por cabezal de rociado (máximo)600 gal(EE.UU.)/minCantidad máxima de cabezales de rociado delanteros/laterales0Alcance de apertura del cabezal de rociado (mínimo)0.04 pulgTipoBomba de agua/acoplamiento del motor hidráulico húmedosAlcance de apertura del cabezal de rociado (máximo)0.75 pulgNotaCobertura que puede seleccionar el operador: 0,1 a 0,8 L/m² (4 kph a 40 kph)/0,05 a 0,2 gal EE.UU./pie² (3 mph a 25 mph). Es posible que los regímenes de cobertura superiores a 0,6 L/m² no estén disponibles en velocidades más altas, en función de la cantidad de cabezales y su configuración.Tamaño máximo de residuos eliminados a través del cabezal de rociado0.75 pulgNota (1)El sistema controla automáticamente la apertura del cabezal de rociado para lograr la cobertura en modalidad automática o el régimen de flujo en modalidad manual.Capacidad del tanque hidráulico del sistema de rociado7.25 gal (EE.UU.)Nota (2)La configuración de la modalidad automática controla la cobertura de agua y se ajusta automáticamente a la cantidad de cabezales de rociado que se utilizan, independientemente de la velocidad de desplazamiento. Esta es una característica exclusiva integrada en el software del WDS Cat para ayudar a regar de manera más eficiente. El flujo de agua se ajusta de forma continua durante el funcionamiento para conservar el agua y alcanzar la cobertura y el régimen de flujo deseados.Máximo de agua del cañón (en vacío)600 gal(EE.UU.)/minNota (3)Alternativamente, la modalidad manual le permite al operador configurar un régimen de flujo constante, independientemente de la velocidad de desplazamiento. Esta modalidad no se recomienda para el funcionamiento diario y reducirá la eficacia del riego y puede aumentar el consumo de combustible.Máximo de agua del cañón (velocidad alta en vacío)1650 gal(EE.UU.)/minNota (4)Los cabezales de rociado de los sistemas de distribución de agua de la competencia requieren herramientas y mantenimiento para cambiar el flujo y el patrón de rociado. Caterpillar es la única empresa que cuenta con cabezales de rociado activos variables para regular el rociado de agua.Distancia máxima de rociado del cañón200 pieNota (5)El rendimiento del cañón depende del orificio de la boquilla y del tamaño de la tubería.Cantidad máxima de cabezales de rociado traseros5
- Especificaciones de operaciónVelocidad máxima con carga41.7 milla/hNota (2)Cobertura que puede seleccionar el operador: 0,2 a 0,8 L/m² (4 kph a 40 kph)/0,5 a 0,2 gal EE.UU./pie² (3 mph a 25 mph)NotaGama de capacidades del tanque de agua: 69.700 a 75.700 L (18.400 a 20.000 gal)
- Pesos: aproximadosPeso bruto objetivo de la máquina360148 lbPeso del chasis180827 lb
- TransmisiónAvance: 16.8 milla/hAvance: 630.7 milla/hAvance: 29.2 milla/hAvance: 741.7 milla/hAvance: 312.6 milla/hRetroceso7.5 milla/hAvance: 416.9 milla/hNotaVelocidades máximas de desplazamiento con neumáticos 27.00R49 (E4) estándar.Avance: 522.9 milla/h
- Sistema de frenosSuperficie de freno: delantera432 pulg²Normas de los frenosISO 3450:2011Superficie de freno: trasera15828 pulg²
- Dispositivos de levantamiento de cajasTiempo de levantamiento de la caja: velocidad alta en vacío15 sTiempo de bajada de la caja: velocidad alta en vacío13 sTiempo de bajada de la caja: posición libre13 s
- Distribuciones del peso: aproximadasEje delantero: vacío46 %Eje trasero: vacío54 %Eje delantero: con carga30 %Eje trasero: con carga70 %
- SuspensiónCarrera efectiva del cilindro: delantera12.5 pulgEje trasero: oscilación5.4 °Carrera efectiva del cilindro: trasera6.5 pulg
- DirecciónÁngulo de dirección30.5 °Diámetro del espacio libre del radio de giro93.2 pieDiámetro de giro: delantero83 pieNormas de direcciónISO 5010:2007
- Capacidades de llenado de servicioTanque de combustible (1)300 gal (EE.UU.)Sistema de dirección: incluye tanque16 gal (EE.UU.)Sistema de enfriamiento56 gal (EE.UU.)Sistema de frenos/dispositivo de levantamiento110 gal (EE.UU.)Cárter30 gal (EE.UU.)Convertidor de par: sistema de la transmisión33 gal (EE.UU.)Diferenciales59 gal (EE.UU.)
- CabinaAire acondicionado18390 BTU/lbNormas de FOPSLa Estructura de Protección contra la Caída de Objetos (FOPS) cumple con la norma ISO 3449:2005 Level II para el operador y la norma ISO 13459:2012 Level II para FOPS para el instructor.Calentador y desempañador43930 BTUNota (1)El nivel de presión acústica dinámica en los oídos del operador es de 80dB(A) según ISO 6396:2008 para la cabina que ofrece Caterpillar. La cabina se instaló correctamente y tuvo un mantenimiento adecuado. La prueba se llevó a cabo con las puertas y las ventanas de la cabina cerradas.Normas de ROPS (1)La cabina con Estructura de Protección en Caso de Vuelcos (ROPS) que ofrece Caterpillar cumple con la norma ISO 3471:2008 para el operador y la norma ISO 13459:2012 para el instructor.
- Configuraciones del tanqueCapacidad del tanque de aguahasta 75.700 0 L (20.000 gal)Tanque de agua: peso máximo vacío (sin WDS)42.983 a 44.092 lb / 19.497 a 20.000 kgNotaSe ofrecen varias configuraciones de tanque basadas en las preferencias del cliente y las ubicaciones regionales. Gama de capacidades del tanque de agua: 75.400 a 75.700 L (19.900 a 20.000 gal EE.UU.)Nota (1)El montaje del cilindro del dispositivo de levantamiento en todas las ofertas de tanques aumenta la facilidad de servicio.Peso de la máquina (con el tanque de agua lleno)315.365 a 327.964 lb / 143.047 a 148.762 kgNota (2)La cantidad de cabezales rociadores se puede personalizar según las necesidades del cliente y las técnicas de riego preferidas. Opción de 3 a 5 cabezales rociadores montados en la parte posterior del tanque de agua. Opción adicional para cabezales rociadores en cada lado del tanque de agua.Peso en orden de trabajo de la máquina vacía (sin agua/con combustible)151.204 a 153.221 lb / 68.585 a 69.500 kgNota (3)El sistema de cañón de agua generalmente se monta en la parte delantera del tanque de agua.
- Mandos finalesRelación diferencial2.74:1Relación de reducción total19.16:1Relación planetaria7.00:1
- NeumáticosNeumático estándar27.00R49 (E4)Nota (2)Caterpillar recomienda que el cliente analice todas las condiciones de trabajo y consulte a su proveedor habitual de neumáticos para que le ayude a elegir los más adecuados.Nota (1)En determinadas condiciones de trabajo, debido a la capacidad de producción del Camión 777, se podría exceder la capacidad de los neumáticos estándar u optativos de TKPH (Ton Kilometer Per Hour, tonelada-kilómetro por hora) (TMPH [Tones Miles Per Hour, tonelada métrica-milla por hora]) y, por lo tanto, se limitaría la producción.
