7495 HD

Inicio

Productos por marca

Minería

Palas de cable eléctricas

ESPECIFICACIONES

Carga útil del balde90 t

Peso de trabajo con balde y varillajes estándares2856700 lb

Lastre proporcionado por el cliente574000 lb

Presión sobre el suelo del cojinete - Área real total del cojinete (1)343 pie²

INFORMACIÓN GENERAL

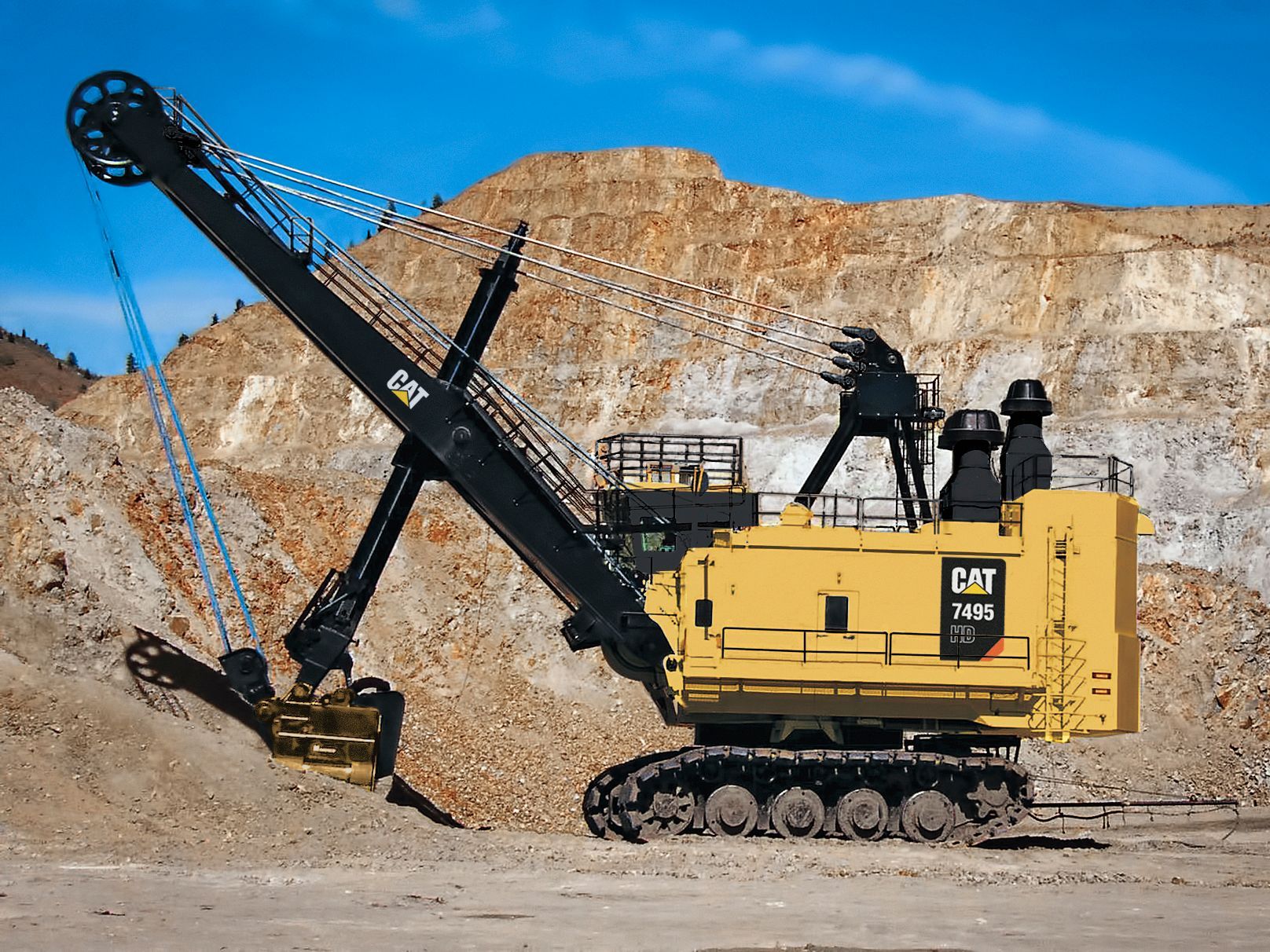

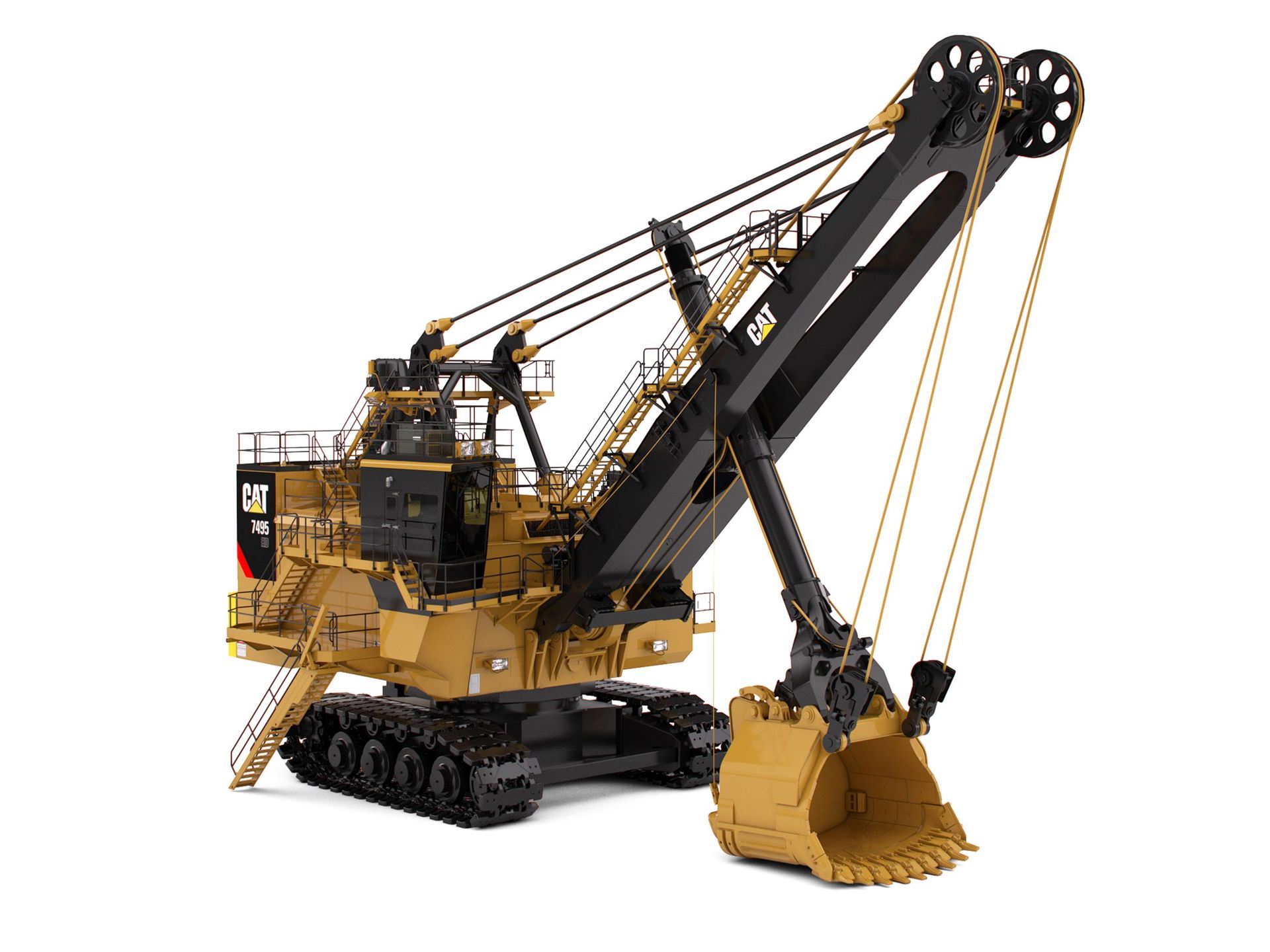

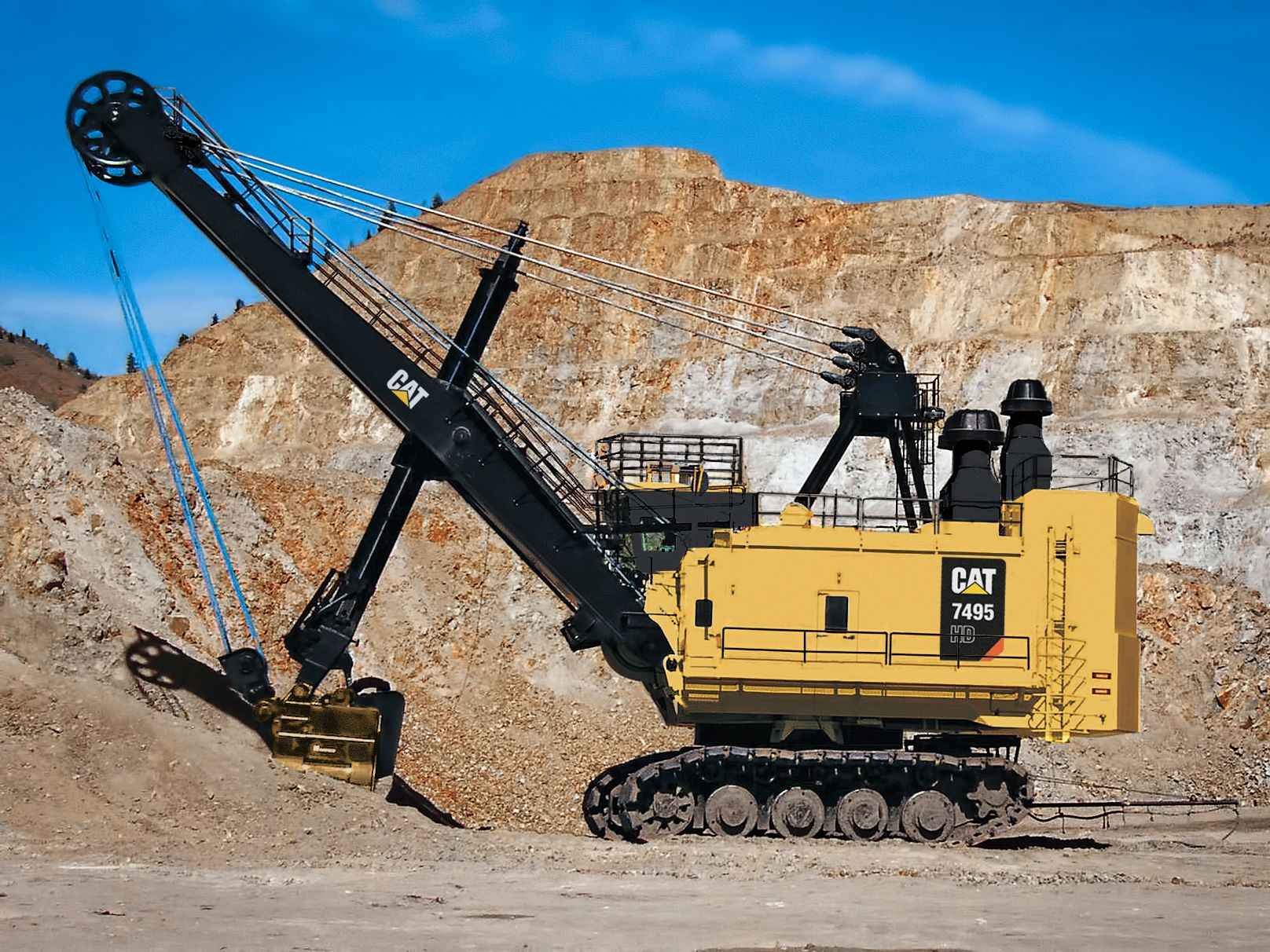

Las palas de cable eléctricas Cat® combinan una gran capacidad de carga útil con requisitos de bajo mantenimiento y alta fiabilidad para ofrecer la solución de carga con el menor costo por tonelada en minas con larga vida útil. La Cat 7495 HD es una versión más pequeña y resistente de la 7495. Al igual que la 7495, cuenta con un sistema eléctrico de CA de IGBT para ofrecer un mayor tiempo de trabajo, costos de operación más bajos y tiempos de ciclo más rápidos. La 7495 HD es más limpia y eficiente que las máquinas diésel. Además, su tecnología de frenado regenerativo suministra energía eléctrica de regreso a la red.

INFORMACIÓN GENERAL

Carga útil del balde82 t
Capacidad del balde27,5 a 60,4m3 (36 a 79yd3)
Carga útil del balde90 t
NotaSegún la aplicación y la densidad del material.
Peso de trabajo con balde y varillajes estándares1295777 kg
Lastre proporcionado por el cliente574000 lb
Lastre proporcionado por el cliente260362 kg
Nota (1)Estos pesos varían ligeramente según la selección de balde y equipos optativos.
Peso de trabajo con balde y varillajes estándares2856700 lb
Nota (2)Todas las especificaciones se basan en un balde de 32m3 (42yd3) y bandas de rodadura estándar de 213,4cm (84").
Presión sobre el suelo del cojinete - Área real total del cojinete (1)32 m²
Presión sobre el suelo del cojinete - Bandas de rodadura de 213,4 cm (84") - Estándar58 lb/pulg²
Dimensiones de la oruga - Ancho total de 274,3cm (108") de las bandas de rodadura10.6 m
Presión sobre el suelo del cojinete - Área real total del cojinete (2)442 pie²
Presión sobre el suelo del cojinete - Bandas de rodadura de 213,4 cm (84") - Estándar400 kPa
Dimensiones de la oruga - Ancho total de 213,4 cm (84") de las bandas de rodadura estándar32.75 pie
Presión sobre el suelo del cojinete - Área real total del cojinete (2)41 m²
Presión sobre el suelo del cojinete - Bandas de rodadura de 274,3cm (108")46 lb/pulg²
Dimensiones de la oruga - Ancho total de 213,4 cm (84") de las bandas de rodadura estándar10 m
Ancho total de trabajo superior, incluidas las pasarelas estándares44.25 pie
Presión sobre el suelo del cojinete - Bandas de rodadura de 274,3cm (108")316 kPa
Presión sobre el suelo del cojineteLa presión sobre el suelo del cojinete depende de muchos factores.
Ancho total de trabajo superior, incluidas las pasarelas estándares13.5 m
Dispositivo de levantamientoUna caja de engranajes planetarios con piñones de salida doble proporciona la transferencia del par del dispositivo de levantamiento desde el motor eléctrico hasta el engranaje del tambor del dispositivo de levantamiento.
Presión sobre el suelo del cojinete - Área real total del cojinete (1)343 pie²
GiroHay dos cajas de engranajes planetarios, cada una impulsada por un motor de montaje vertical, a los lados del bastidor rotatorio. Los ejes del piñón de salida doble de cada caja de engranajes se conectan con la cremallera de rotación.
Dimensiones de la oruga - Ancho total de 274,3cm (108") de las bandas de rodadura34.75 pie
Propulsión planetariaImpulsión independiente de motor doble.
Radio del suelo horizontal16 m
Altura de descarga con espacio libre para abrir la puerta del balde30.84 pie
Altura de descarga con espacio libre para abrir la puerta del balde9.4 m
Altura máxima de corte48.75 pie
Altura máxima de corte14.9 m
Radio de giro de la cola del bastidor giratorio30.51 pie
Radio de giro de la cola del bastidor giratorio9.3 m
Radio de corte máximo74.75 pie
Radio de corte máximo22.8 m

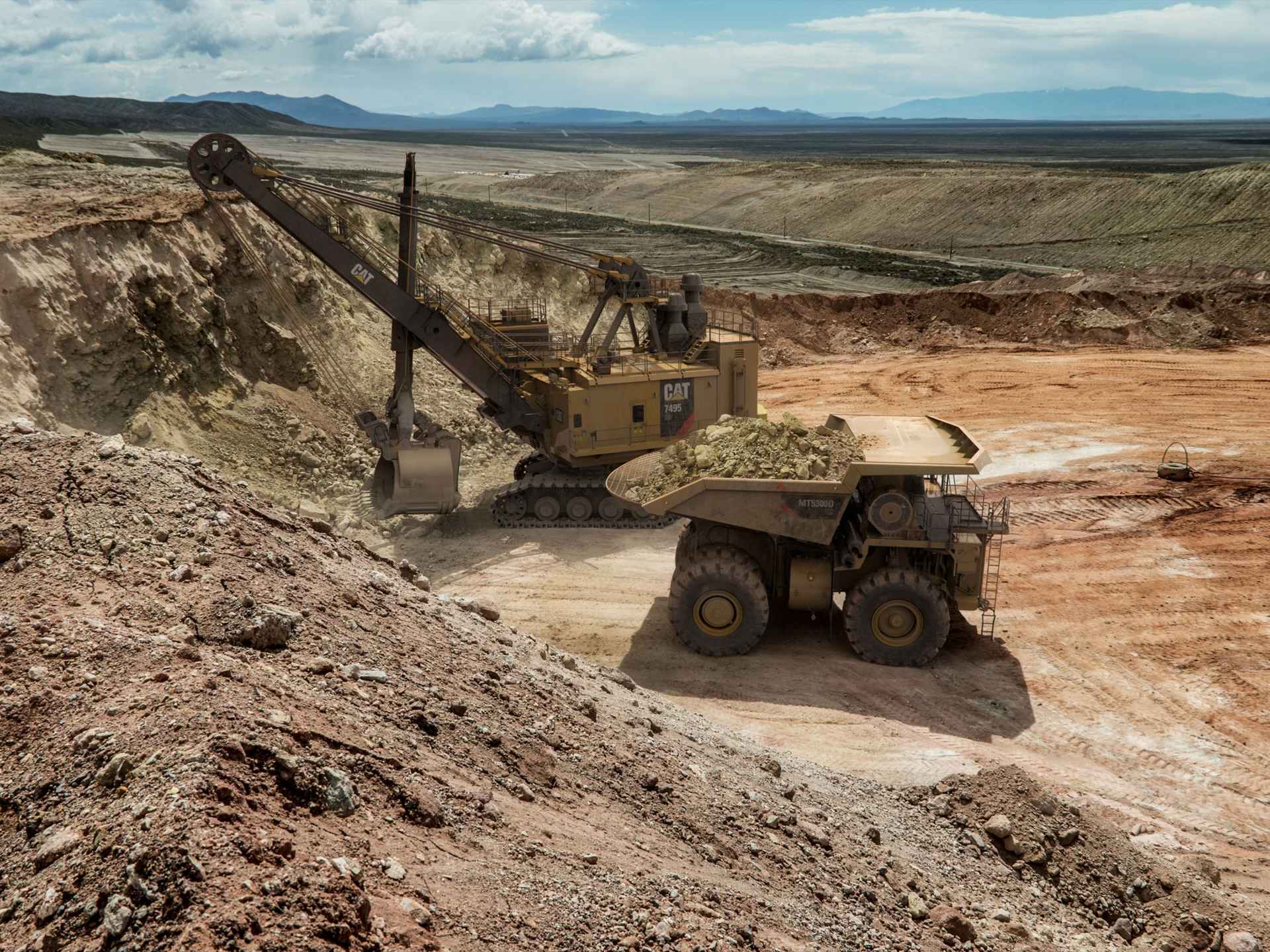

Nota (1)Gamas de trabajo óptimo basadas en la carga de un Camión 793F Cat®.
Radio del suelo horizontal52.49 pie
Nota (2)*Todas las especificaciones se basan en un balde de 32m3 (42yd3) y bandas de rodadura estándar de 213,4cm (84").
Requisitos de potencia - Potencia pico3330 kW
Requisitos de potencia - Voltaje3 fases, 50/60 Hz, 7.200 V
Requisitos de potencia - Potencia pico4466 hp
Requisitos de potencia - Demanda promedio de potencia832 a 1.165kW (1.116 a 1.562hp)
Requisitos de potencia: 60 Hz7.200V
MandoSistema de mando Acutrol IGBT.
Requisitos de potencia: 50 Hz6.000 V, 6.600 V, 7.200 V, 11.000 V
NotaOtras opciones de voltaje disponibles para adaptarse a los requisitos del cliente.
Datos del cable - Suspensión de la pluma - Diámetro83 mm
Datos del cable - Levantamiento - Diámetro2.75 pulg
Datos del cable - Desplazamiento del balde - Diámetro16 mm
Datos del cable - Levantamiento - No.2
Datos del cable - Empuje - Diámetro64 mm
Datos del cable - NotaCables de alto impacto disponibles como opción.
Datos del cable - Retracción - Diámetro64 mm
Datos del cable - Ataque - No.1
Datos del cable - Levantamiento - Diámetro70 mm
ComponentesManija del balde tubular de una pieza, regular y forjada, y amplias poleas de punto de pluma equipadas con cables del dispositivo de levantamiento y candados para el balde a fin de estabilizar la manija del balde.
Datos del cable - Suspensión de la pluma - Diámetro3.25 pulg
Datos del cable - Suspensión de la pluma - No.4
Datos del cable - Desplazamiento del balde - Diámetro0.625 pulg
Datos del cable - Retracción - No.1
Datos del cable - Empuje - Diámetro2.5 pulg
EmpujeCable de empuje: la maquinaria de empuje está ubicada en la parte delantera central del bastidor giratorio y se compone del motor, el freno, el tambor y los engranajes. Se utilizan cables de ataque y retracción recubiertos de plástico para mover longitudinalmente la manija del balde.
Datos del cable - Retracción - Diámetro2.5 pulg
Datos del cable - Desplazamiento del balde - No.1
TipoSistema automático de una línea para lubricante y grasa de engranajes abiertos.
Componentes (2)Llenado rápido externo desde el nivel inferior.
Componentes (1)Seis bombas (cuatro de lubricante y dos de grasa de engranajes abiertos) ubicadas en un espacio de lubricación aislado, calefaccionado y de doble pared.
