735

ESPECIFICACIONES

Potencia bruta (SAE J1995)410 hp

Potencia neta (SAE J1349)400 hp

Potencia del motor (ISO 14396)404 hp

Calibre5.1 pulg

INFORMACIÓN GENERAL

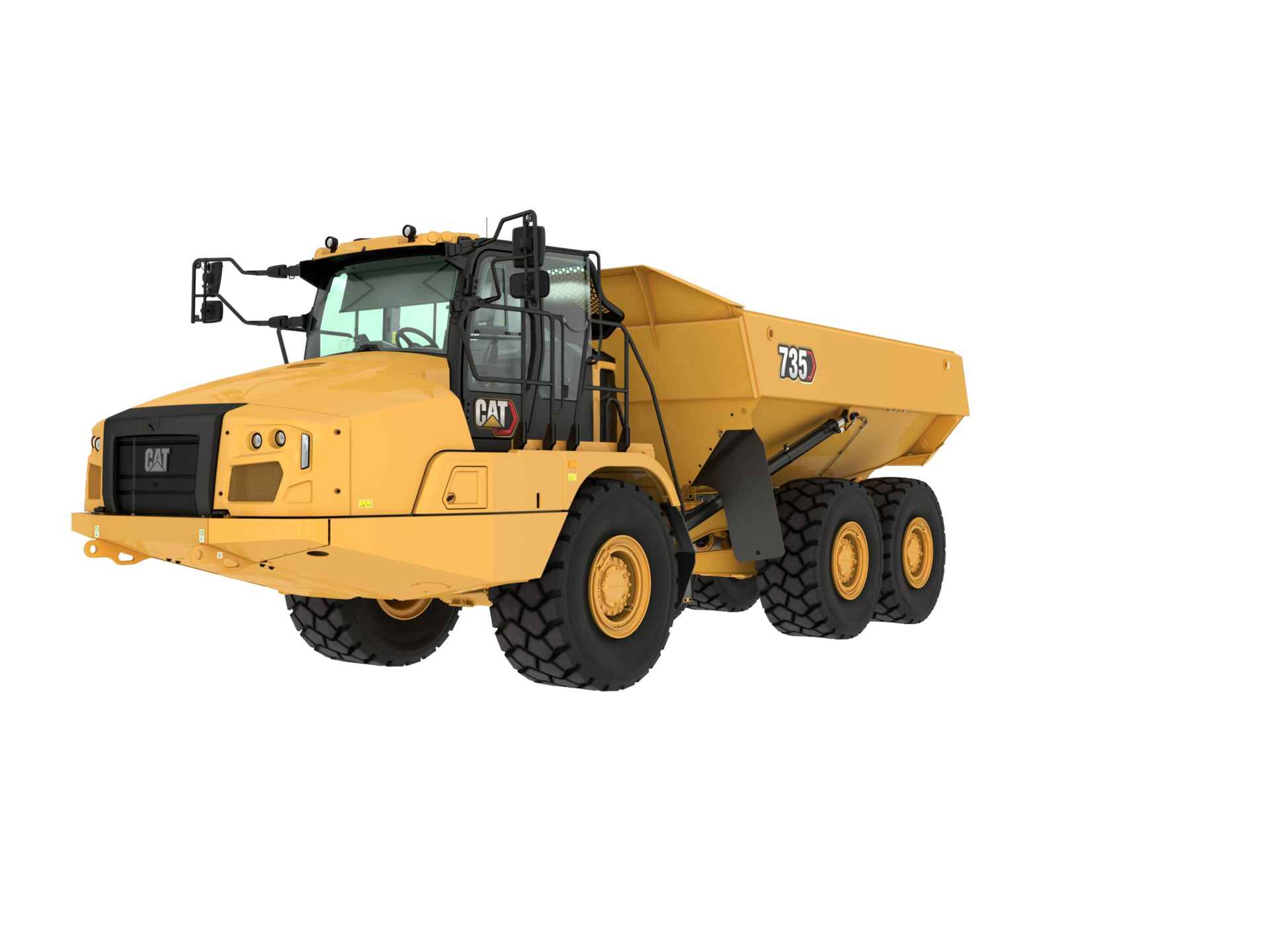

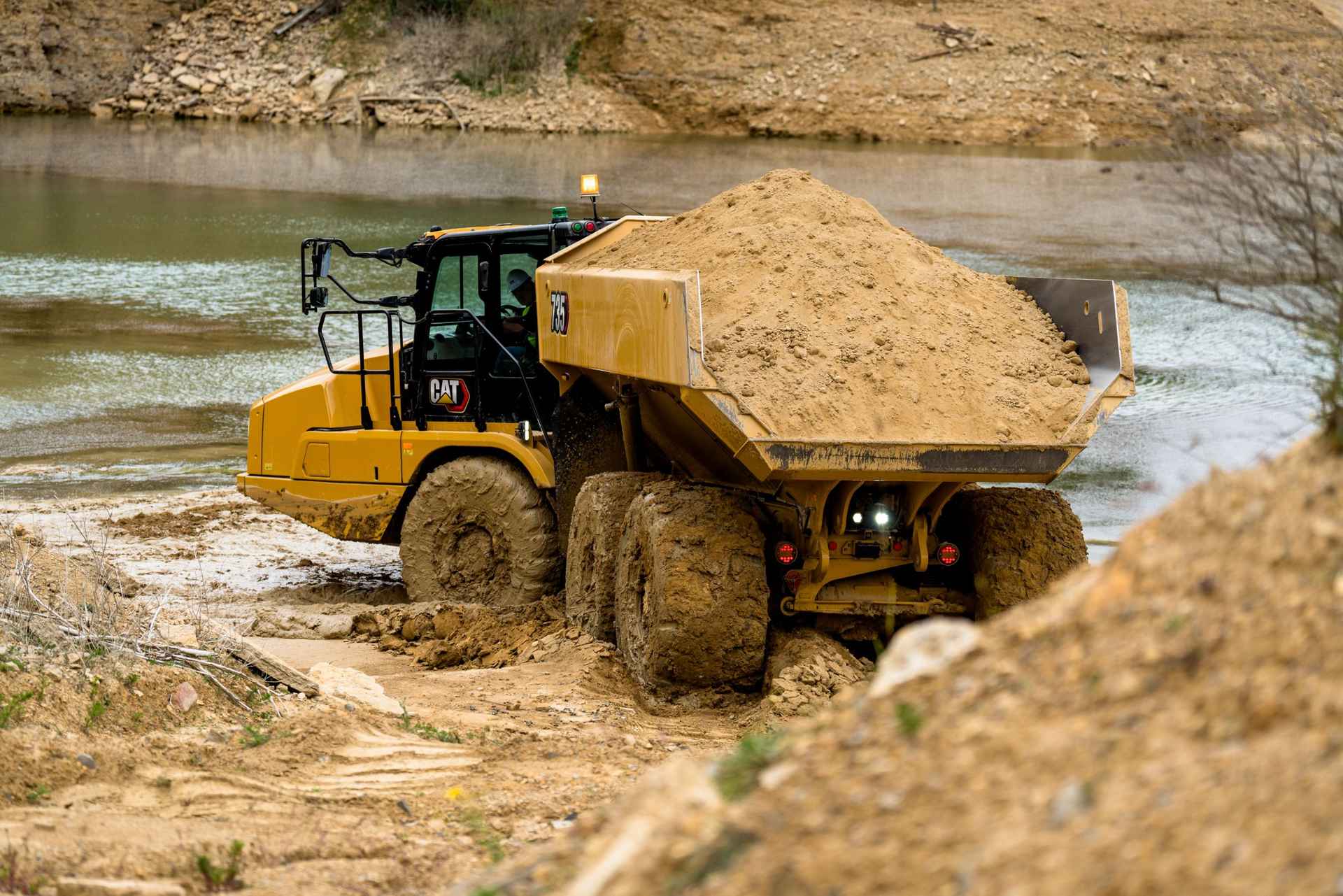

Para trabajos difíciles en canteras y minas, confíe en el Camión Articulado Cat® 735. Su capacidad de carga útil de 35,3 tons EE.UU. (32 toneladas métricas) se adapta a excavadoras y cargadores para ayudarlo a mover más material y aumentar la productividad en cualquier sitio de trabajo.

INFORMACIÓN GENERAL

Motor
Potencia bruta (SAE J1995)410 hp
Par neto máximo del motor (SAE J1349)1612 lbf·pie
Potencia neta (SAE J1349)400 hp
Velocidad a par máximo del motor1200 rpm
Potencia del motor (ISO 14396)404 hp
Modelo de motorCat® C13A
Calibre5.1 pulg
Nota (1)La potencia anunciada se prueba a 1.800 rpm.
Carrera6.2 pulg
Nota (2)La potencia anunciada se prueba según el estándar especificado vigente en el momento de la fabricación.
Cilindrada736 pulg³
Nota (3)Potencia neta disponible en el volante cuando el motor está equipado con alternador, filtro de aire, silenciador y ventilador a la velocidad mínima.
Sin reducción de potencia del motor por debajo de12500 pie
Nota (4)La potencia neta cuando el ventilador está a la velocidad máxima es de 298 kW (400 hp), según las condiciones de referencia SAE.
Par bruto máximo del motor (SAE J1995)1627 lbf·pie
Nota (5)Hay dos opciones de emisiones del motor disponibles: 1. Cumple con las normas de emisiones MAR-1 de Brasil, equivalentes a Tier 3 de la EPA de EE.UU. y Stage IIIA de la Unión Europea. 2. Configuración no certificada equivalente a Tier 2 de la EPA de EE.UU. y Stage II de la Unión Europea.
Pesos
Carga útil nominal35.3 ton (EE.UU.)
Capacidades de la caja
Colmada (SAE 2:1)26.2 yd³
Compuerta posterior colmada SAE 2:128.4 yd³
A ras20.9 yd³
Compuerta trasera al ras22.2 yd³
Transmisión
Avance: 15 milla/h
Avance: 530 milla/h
Avance: 29 milla/h
Avance: 635 milla/h
Avance: 314 milla/h
Retroceso: 16 milla/h
Avance: 422 milla/h
Niveles de ruido
Interior de la cabina72 dB(A)
Nota (2)Es posible que se requiera protección para los oídos si se opera con una cabina y una estación del operador abiertas (cuando no se han realizado los procedimientos de mantenimiento correctamente o cuando se opera con las puertas y ventanas abiertas) durante períodos prolongados o en ambientes con altos niveles de ruido.
Nota (1)El nivel de presión acústica dinámica en los oídos del operador declarado es de 72 dB(A) cuando se utiliza la norma ISO 6396:2008 para medir el valor en una cabina cerrada. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor. El nivel de ruido puede variar según la velocidad del ventilador de enfriamiento. La medición se llevó a cabo con las puertas y las ventanas de la cabina cerradas. La cabina se instaló correctamente y tuvo un mantenimiento adecuado.
Pesos en orden de trabajo
Eje delantero: vacío32143 lb
Eje trasero: carga nominal30805 lb
Eje central: sin carga11266 lb
Total: carga nominal70548 lb
Eje trasero: vacío10781 lb
Eje delantero: con carga41081 lb
Total: sin carga54190 lb
Eje central: con carga42071 lb
Eje delantero: carga nominal8938 lb
Eje trasero: con carga41586 lb
Eje central: carga nominal30805 lb
Total: con carga124737 lb
Grosor de la placa de la caja
Plancha delantera0.28 pulg
Placas laterales0.43 pulg
Placa base0.51 pulg
Capacidades de llenado de servicio
Tanque de combustible105.7 gal (EE.UU.)
Transmisión12.3 gal (EE.UU.)
Sistema de enfriamiento21.9 gal (EE.UU.)
Mandos finales/diferencial33 gal (EE.UU.)
Sistema hidráulico29.1 gal (EE.UU.)
Caja del engranaje de transferencia de salida5.5 gal (EE.UU.)
Cárter del motor10 gal (EE.UU.)

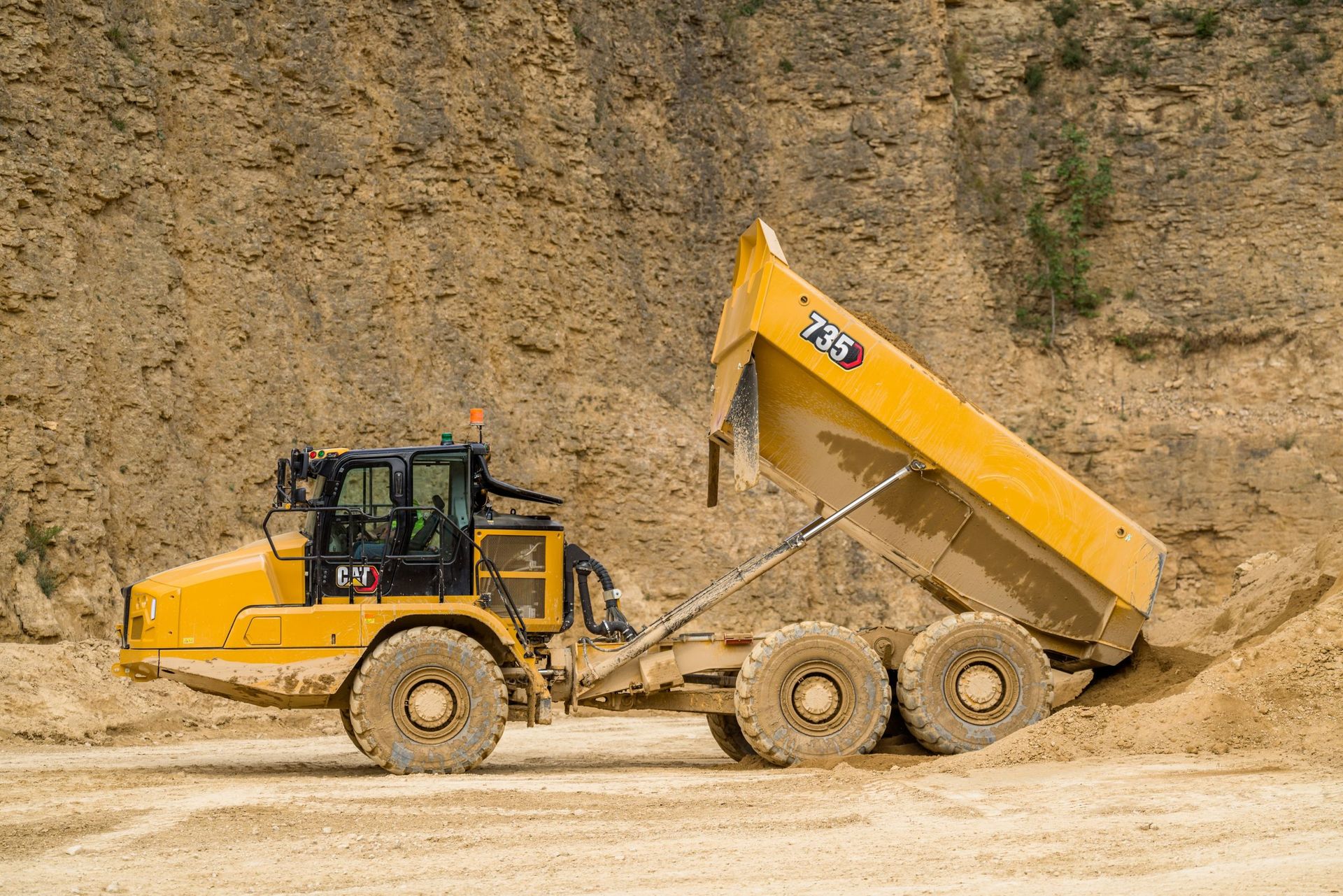

Dispositivo de levantamiento de cajas
Tiempo de levantamiento12 s
Tiempo de bajada11 s
Ángulo de giro
Dimensiones de giro: radio de giro SAE294 pulg
Dimensiones de giro: ancho del pasillo212 pulg
Dimensiones de giro: radio de espacio libre318 pulg
Dimensiones de giro: ángulo de dirección, izquierda/derecha45°
Dimensiones de giro: radio interior149 pulg
NotaLas dimensiones corresponden a máquinas equipadas con neumáticos 750/65 R25.
Placa de la caja
TipoAcero de alta resistencia al desgaste Brinell HB450
Estándares
FrenosISO 3450 (2011)
Cabina: ROPSISO 3471 (2008)
Cabina: FOPSISO 3449 Level II (2005)
DirecciónISO 5010 (2019)
Dirección
Traba a traba4,75 segundos a 60 rpm
Coincidencia óptima de pasadas del cargador y el camión
Excavadoras Hidráulicas 350/352: pasadas4-5
Cargador de ruedas 962: pasadas4-5
Excavadoras Hidráulicas 336: pasadas5-6
Cargador de ruedas 950: pasadas5
Cargadores de ruedas 972/972 XE: pasadas3-4

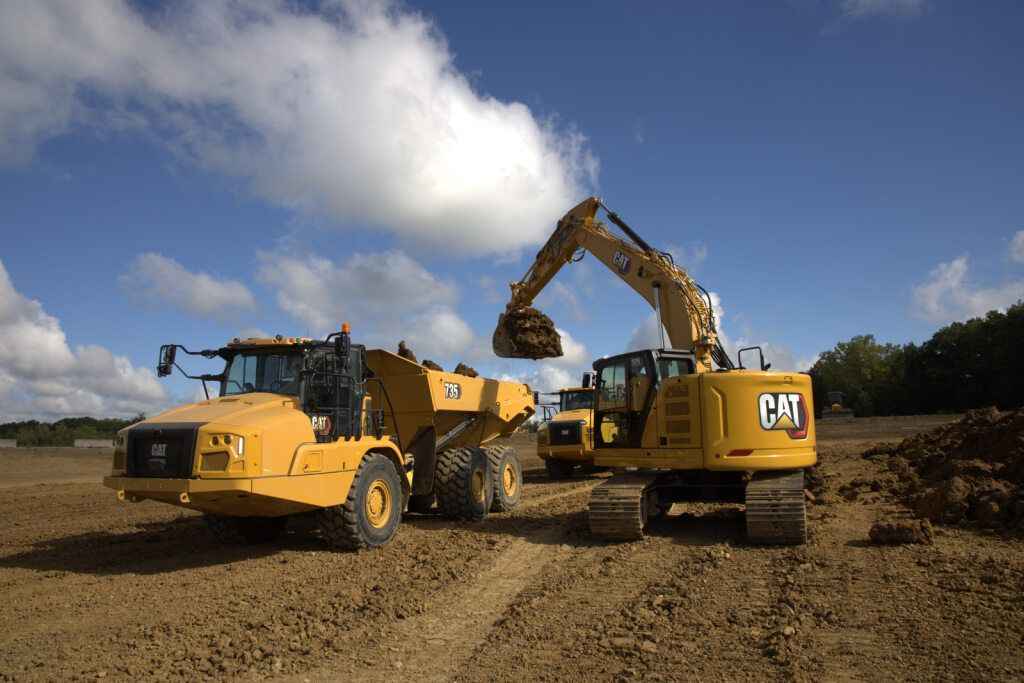

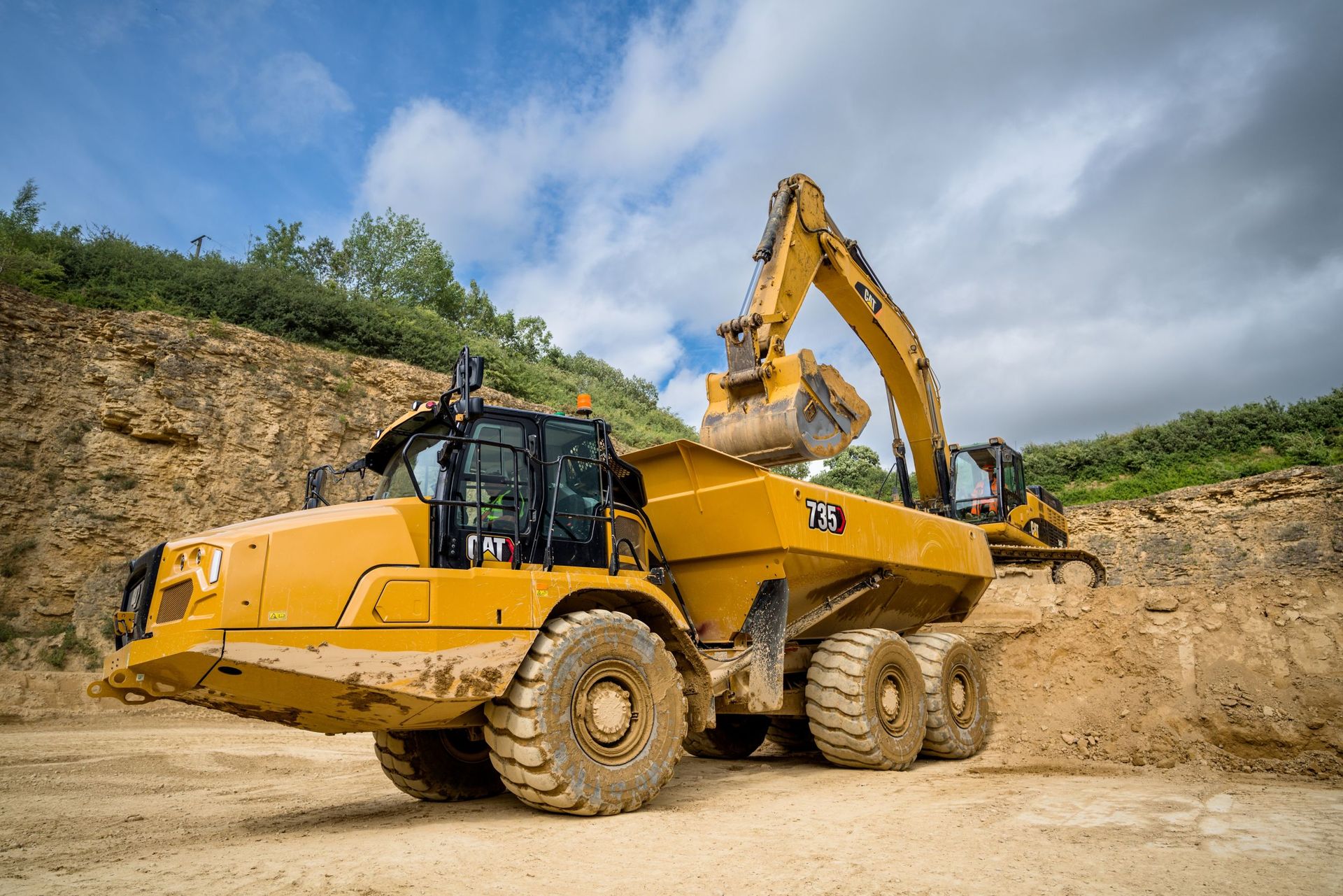

NotaUna combinación óptima de sistemas le proporcionará una importante ventaja de productividad. El 735 es excelente para combinarlo con las Excavadoras Hidráulicas Cat 350/352 y 336, y los Cargadores de Ruedas Cat 972, 966, 962 y 950. Contar con herramientas de carga y acarreo compatibles permite una mayor producción y costos más bajos del sistema por unidad de volumen movido.
Cargadores de ruedas 966/966 XE: pasadas4
