735

ESPECIFICACIONES

Potencia neta: SAE J1349400 hp

Potencia bruta: SAE J1995410 hp

Compuerta de cola colmada SAE 2:127.9 yd³

Par neto de motor máximo (SAE J1349/ISO 9249)1589 pie·lbf

INFORMACIÓN GENERAL

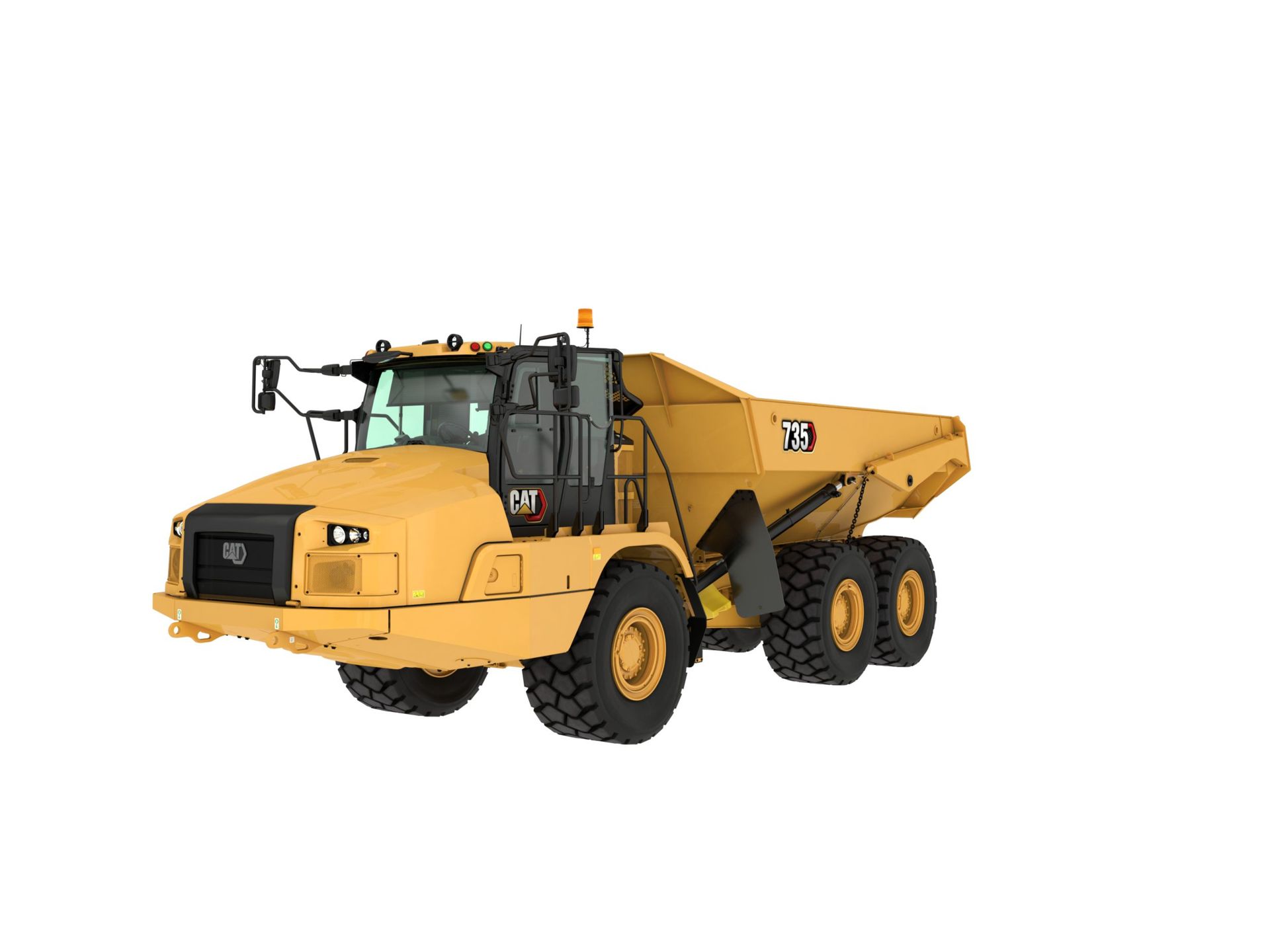

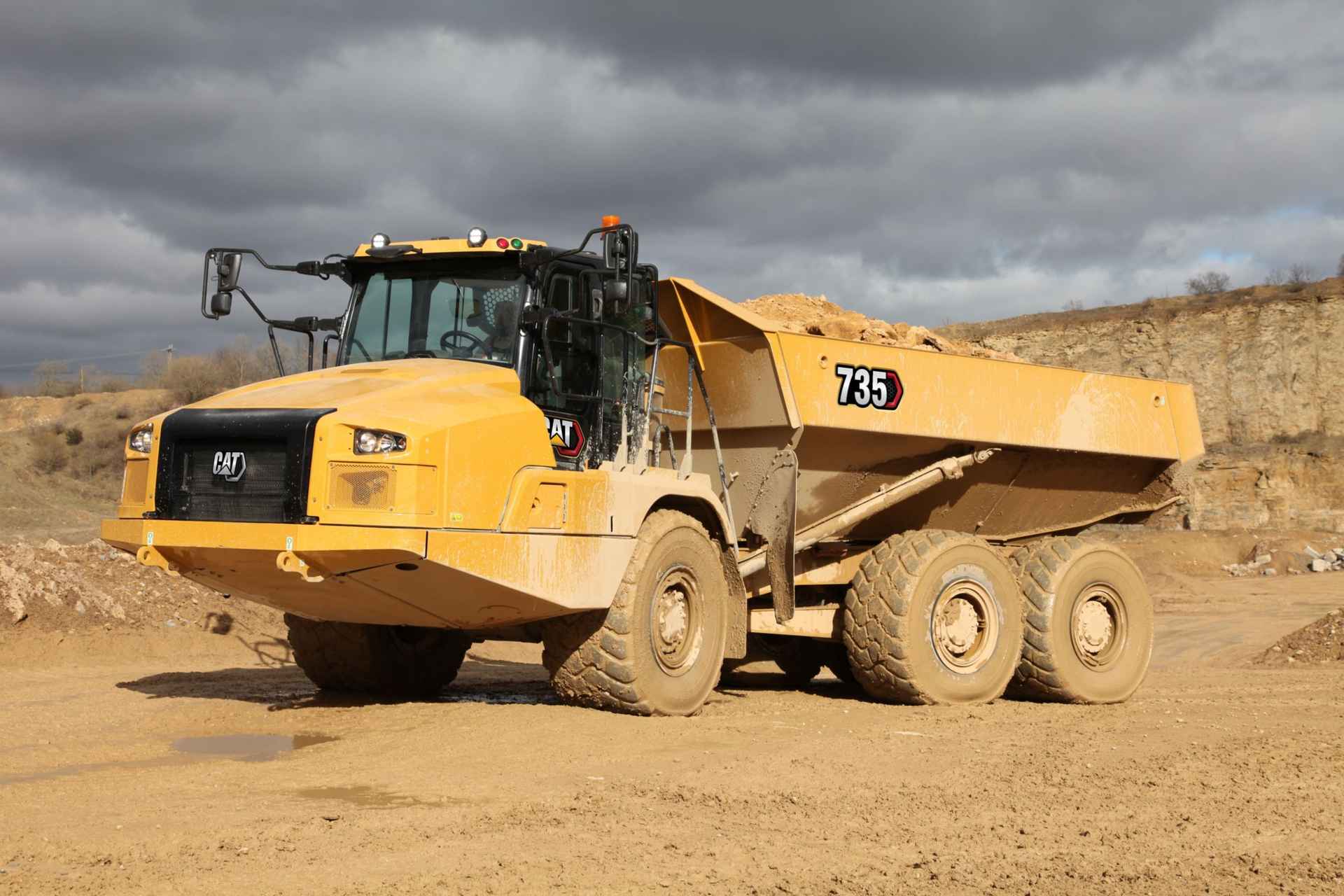

El modelo Cat® 735 cuenta con una cabina de primera categoría que se rediseñó teniendo en cuenta los comentarios de operadores de todo el mundo para mejorar la comodidad y la facilidad de operación. Las mejoras incluyen nuevos controles, características de protección de transmisión, sistemas de elevación asistida, sistema de control de tracción automático avanzado, sistema de advertencia de estabilidad asistida de la máquina en caso de vuelco y la modalidad ECO de ahorro de combustible.

INFORMACIÓN GENERAL

Motor
Potencia neta: SAE J1349400 hp
Carrera6.2 pulg
Potencia bruta: SAE J1995410 hp
Cilindrada736 pulg³
Par neto de motor máximo (SAE J1349/ISO 9249)1589 pie·lbf
Sin reducción de potencia del motor por debajo de12500 pie
Potencia neta: ISO 14396404 hp
Par bruto máximo del motor (SAE J1995)1617 lbf·pie
Par bruto máximo del motor (SAE J1995)1617 pie·lbf
Par neto máximo del motor (SAE J1349)1589 lbf·pie
Potencia neta - SAE J1349:2011400 hp
Velocidad a par máximo del motor1200 rpm
No se requiere reducción de potencia del motor por debajo de12500 pie
Modelo de motorCat® C13
Potencia bruta: SAE J1995:2014410 hp
Nota (1)La potencia anunciada se prueba a 1.800 rpm.
Par neto de motor máximo (SAE J1349/ISO 9249)1589 pie·lbf
Nota (2)La potencia anunciada se prueba según el estándar especificado vigente en el momento de la fabricación.
Potencia bruta (SAE J1995)410 hp
Nota (3)La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con alternador, filtro de aire, silenciador y ventilador a la velocidad mínima.
Potencia neta (SAE J1349)400 hp
Nota (4)La potencia neta cuando el ventilador está a la velocidad máxima es de 298 kW (400 hp), según las condiciones de referencia SAE.
Potencia del motor (ISO 14396)404 hp
Nota (5)Hay dos opciones de emisiones del motor disponibles: 1. Cumple con las normas de emisiones MAR-1 de Brasil, equivalentes a Tier 3 de la EPA de EE.UU. y Stage IIIA de la Unión Europea. 2. Configuración no certificada equivalente a Tier 2 de la EPA de EE.UU. y Stage II de la Unión Europea.
Calibre5.1 pulg
Modelo de motor: Tier 2 de la EPA de EE.UU./Stage II de la UE o equivalente a Tier 3 de la EPA de EE.UU./Stage IIIA de la UECat C13
Capacidad de la caja
Compuerta de cola colmada SAE 2:127.9 yd³
Compuerta de cola colmada SAE 2:127.9 yd³
Colmada (SAE 2:1)26.2 yd³
Compuerta de cola colmada21.3 yd³
A ras20.3 yd³
Pesos en orden de trabajo
Eje trasero: sin carga10692 lb
Total: sin carga54851 lb
Eje central: vacío11177 lb
Eje delantero: carga nominal9039 lb
Total: vacío54851 lb
Eje central: carga nominal30754 lb
Eje central: cargado41932 lb
Eje trasero: carga nominal30754 lb
Total: cargado125399 lb
Total: carga nominal70548 lb
Eje delantero: sin carga32981 lb
Eje delantero: con carga42020 lb
Eje delantero: vacío32981 lb
Eje central: con carga41932 lb
Eje central: sin carga11177 lb
Eje trasero: con carga41447 lb
Eje trasero: vacío10692 lb
Total: con carga125399 lb
Service Refill Capacities
Cárter del motor10 gal (EE.UU.)
Transmisión12.3 gal (EE.UU.)
Radio de giro
Dimensiones de giro: radio de giro SAE294 pulg
Dimensiones de giro: radio interior149 pulg
Dimensiones de giro: ancho del pasillo212 pulg
Dimensiones de giro: ángulo de dirección, izquierda/derecha45°
Dimensiones de giro: radio de espacio libre318 pulg
NotaLas dimensiones corresponden a máquinas con neumáticos 750/65 R25.
Espesor de la placa de caja
Plancha delantera0.28 pulg
Placas laterales0.43 pulg
Placa base0.51 pulg
Pesos
Carga útil nominal35.3 ton (EE.UU.)
Capacidades de la caja
Colmada (SAE 2:1)26.2 yd³
Compuerta posterior colmada SAE 2:127.9 yd³
A ras20.3 yd³
Compuerta trasera al ras21.3 yd³
Transmisión
Avance: 15 milla/h
Avance: 530 milla/h
Avance: 29 milla/h
Avance: 635 milla/h
Avance: 314 milla/h
Retroceso: 16 milla/h
Avance: 422 milla/h
Niveles de ruido
Interior de la cabina72 dB(A)
Nota (2)Es posible que se requiera protección para los oídos si se opera con una cabina y una estación del operador abiertas (cuando no se han realizado los procedimientos de mantenimiento correctamente o cuando se opera con las puertas y ventanas abiertas) durante períodos prolongados o en ambientes con altos niveles de ruido.
Nota (1)El nivel de presión acústica dinámica en los oídos del operador declarado es de 72 dB(A) cuando se utiliza la norma ISO 6396:2008 para medir el valor en una cabina cerrada. La medición se realizó al 70 % de la máxima velocidad del ventilador de enfriamiento del motor. El nivel de ruido puede variar según la velocidad del ventilador de enfriamiento. La medición se llevó a cabo con las puertas y las ventanas de la cabina cerradas. La cabina se instaló correctamente y tuvo un mantenimiento adecuado.
Grosor de la placa de la caja
Placa delantera0.28 pulg
Placas laterales0.43 pulg
Placa base0.51 pulg
Capacidades de llenado de servicio
Tanque de combustible108.8 gal (EE.UU.)
Transmisión12.3 gal (EE.UU.)
Sistema de enfriamiento21.9 gal (EE.UU.)
Mandos finales/diferencial33 gal (EE.UU.)
Sistema hidráulico29.1 gal (EE.UU.)
Caja del engranaje de transferencia de salida5.5 gal (EE.UU.)
Cárter del motor10 gal (EE.UU.)
Dispositivo de levantamiento de cajas
Tiempo de levantamiento12 s
Tiempo de bajada11 s
Ángulo de giro
Dimensiones de giro: radio de giro SAE294 pulg
Dimensiones de giro: ancho del pasillo212 pulg
Dimensiones de giro: radio de espacio libre318 pulg
Dimensiones de giro: ángulo de dirección, izquierda/derecha45°
Dimensiones de giro: radio interior149 pulg
NotaLas dimensiones corresponden a máquinas equipadas con neumáticos 750/65 R25.
Normas
FrenosISO 3450 – 2011
Cabina: ROPSISO 3471 – 2008
Cabina: FOPSISO 3449 Nivel II – 2005
DirecciónISO 5010 – 2007
Engine
Nota (3)La potencia neta cuando el ventilador funciona a velocidad máxima es de 254 kW (341 hp), según las condiciones de referencia SAE.
Nota (2)La potencia neta ofrecida es la disponible en el volante cuando el motor está equipado con alternador, filtro de aire, silenciador y ventilador a velocidad mínima.
Nota (1)Las clasificaciones de potencia se aplican a una velocidad nominal de 1.800 rpm cuando se prueba bajo las condiciones de referencia para la norma especificada.
EmisionesEl 735 cumple con las normas de emisiones Tier 2/Stage II o equivalente a Tier 3/Stage IIIA.

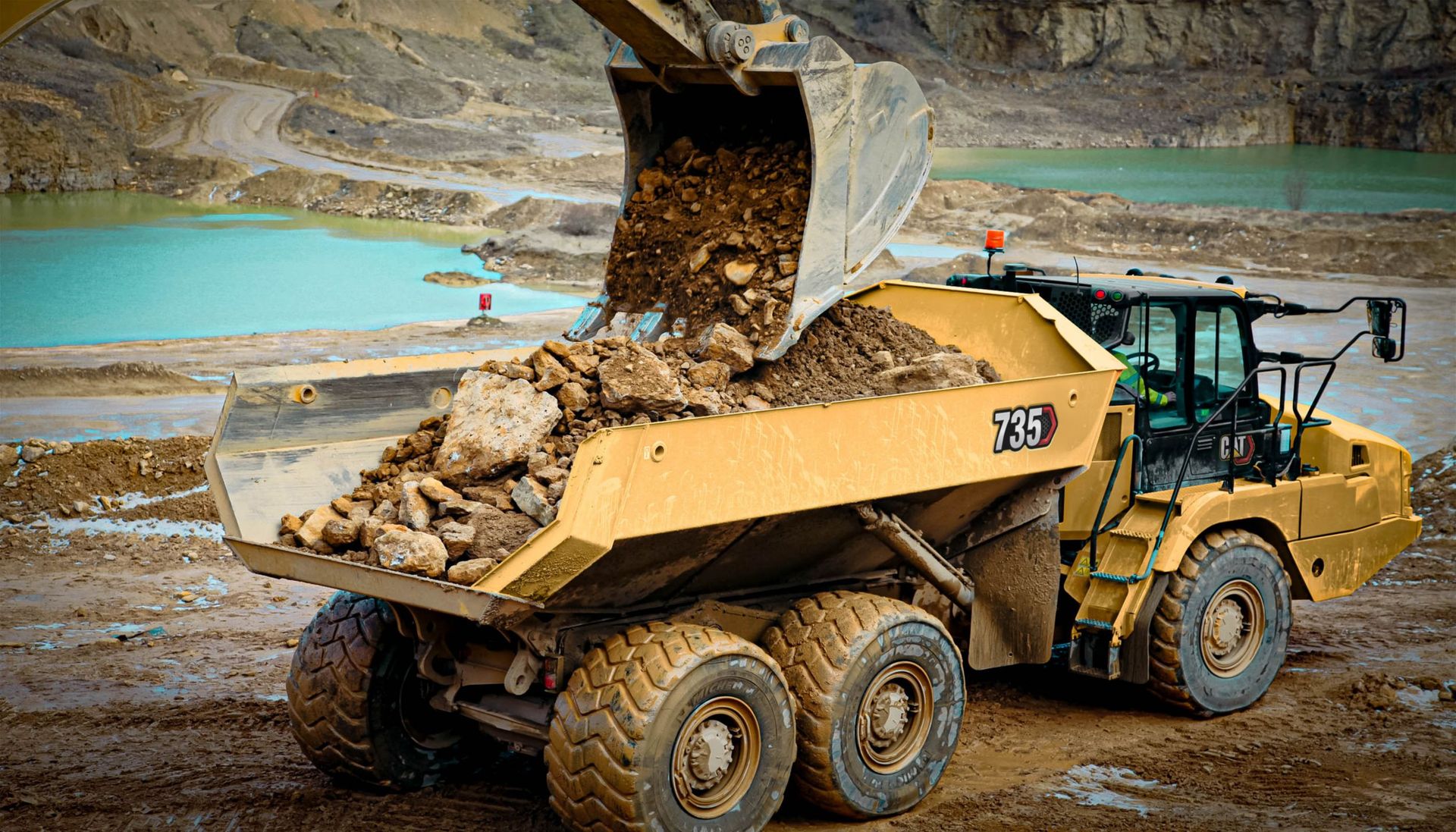

Coordinación óptima de pasadas entre cargador y camión
NotaUna adaptación óptima del sistema ofrece una gran ventaja en productividad. El 735 es un complemento excelente para las Excavadoras Hidráulicas 349F y 336F Cat, y los Cargadores de Ruedas 972M, 966M, 962M y 950M Cat. Tener herramientas de carga y acarreo compatibles da como resultado una mayor productividad y menores costos del sistema por unidad de volumen movilizado.
Cargadores de ruedas: 966M/966M XE: pasadas4
Cargadores de ruedas: 972M/972M XE: pasadas3–4
Cargador de ruedas: 962M: pasadas4–5
Excavadoras hidráulicas: 349F/349F XE: pasadas4–5
Excavadoras hidráulicas: 336F/336F XE: pasadas5–6
Cargador de ruedas: 950M: pasadas5
Sistema de aire acondicionado
Aire acondicionadoEl sistema de aire acondicionado en esta máquina contiene el refrigerante de gases fluorados de efecto invernadero R134a o R1234yf. Consulte la etiqueta o el manual de instrucciones para identificar el gas. • Si está equipado con R134a (potencial de calentamiento global: 1.430), el sistema contiene 1,1 kg (2,4 lb) de refrigerante, que tiene un equivalente de CO2 de 1,716 toneladas métricas (1,891 tons EE.UU.).
Placa de la caja
TipoAcero de alta resistencia al desgaste Brinell HB450
Estándares
FrenosISO 3450 (2011)
Cabina: ROPSISO 3471 (2008)
Cabina: FOPSISO 3449 Level II (2005)
DirecciónISO 5010 (2019)
Dirección
Traba a traba4,75 segundos a 60 rpm
Coincidencia óptima de pasadas del cargador y el camión
Excavadoras Hidráulicas 349/352: pasadas4-5
Cargador de ruedas 962: pasadas4-5
Excavadoras Hidráulicas 336: pasadas5-6
Cargador de ruedas 950: pasadas5
Cargadores de ruedas 972/972 XE: pasadas3-4
NotaUna combinación óptima de sistemas le proporcionará una importante ventaja de productividad. El modelo 735 es una excelente opción para combinar con las Excavadoras Hidráulicas Cat 349 y 336 y los Cargadores de Ruedas Cat 972, 966, 962 y 950. Contar con herramientas de carga y acarreo compatibles permite una mayor producción y costos más bajos del sistema por unidad de volumen movido.
Cargadores de ruedas 966/966 XE: pasadas4
