ESPECIFICACIONES

6060 FS: pisones de cadena estándar4.58 pie

Retroexcavadora: pisones de cadena estándar4.58 pie

Nivel de visión del operador: aproximado24.91 pie

Dimensiones internas de la cabina: longitud7.33 pie

INFORMACIÓN GENERAL

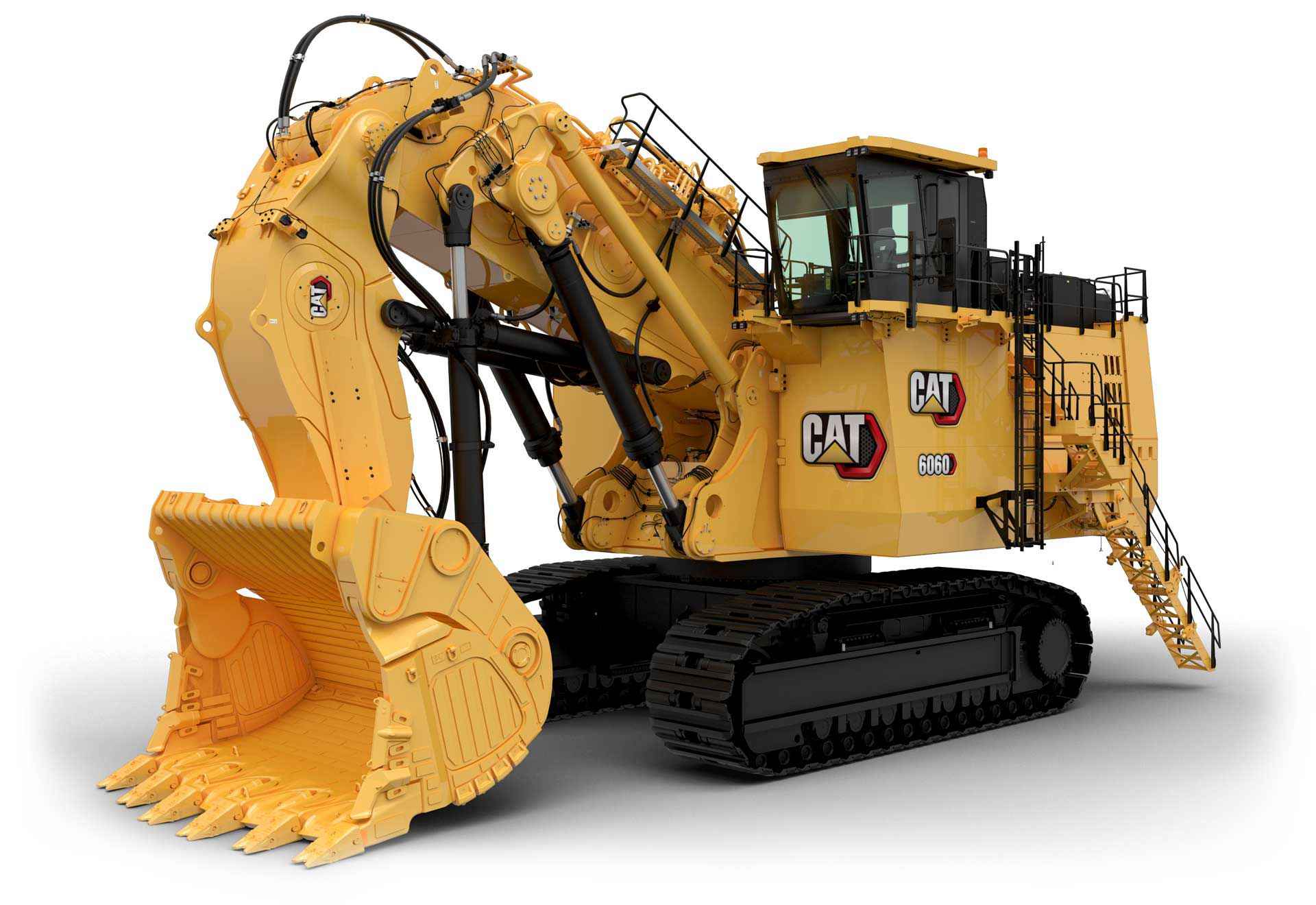

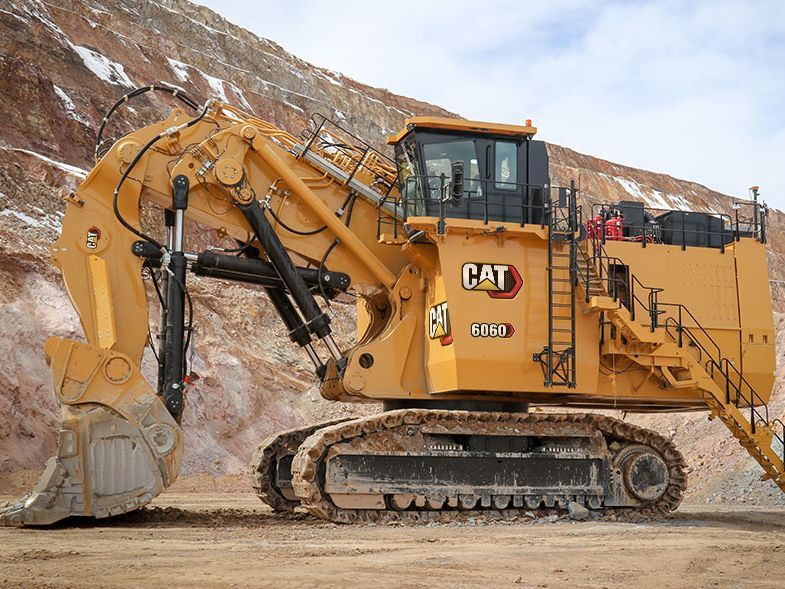

La Pala Hidráulica para Minería Cat^® 6060 es la pala hidráulica más popular de la industria en su clase de tamaño. Y por una buena razón. Con una carga útil nominal de 61 toneladas métricas (67 ton. EE.UU.), la Pala Cat 6060 fue la primera pala en la industria de la minería fabricada a medida para minas con camiones de acarreo de 240 toneladas (218 ton. EE.UU.). Esto proporciona una solución eficiente de sistema camión-pala para satisfacer la capacidad de producción en estos entornos. La Pala 6060 actual aún es la alternativa ideal para estas aplicaciones, con mejoras en la durabilidad y la confiabilidad para ofrecer el tiempo de trabajo que necesita. Y su potente motor y su eficiente sistema hidráulico permiten velocidades de trabajo más altas para tiempos de ciclo rápidos. Como resultado, obtiene una mayor productividad y menores costos de posesión y operación.

INFORMACIÓN GENERAL

Pesos en orden de trabajo
6060 FS: pisones de cadena estándar4.58 pie
Retroexcavadora: peso en orden de trabajo1323860 lb
Retroexcavadora: pisones de cadena estándar4.58 pie
6060 FS: presión sobre el suelo26,6N/cm2 (38,5lb/pulg²)
6060 FS: pisones de cadena estándar4.58 pies
Retroexcavadora: presión sobre el suelo26,7N/cm2 (38,7lb/pulg²)
6060 FS: peso en orden de trabajo1320110 lb
NotaLos pesos en orden de trabajo incluyen: la máquina base, el accesorio frontal, pisones de cadena estándar, cucharón para rocas estándar, 100 % de combustible y lubricantes.
Retroexcavadora: pisones de cadena estándar4.58 pies

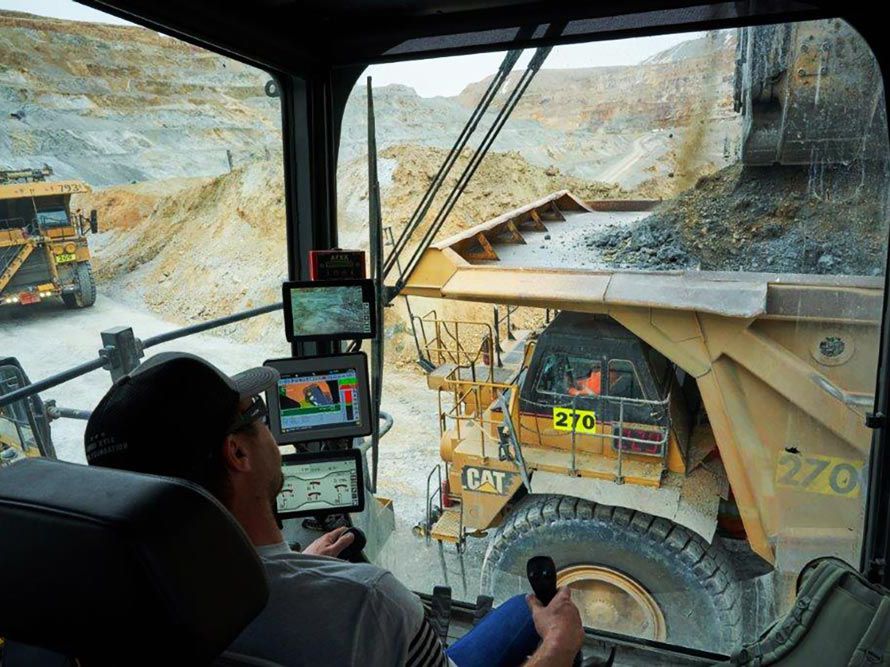

Cabina del operador
Nivel de visión del operador: aproximado24.91 pie
Componentes (5)Protector para el operador (protector superior) (ISO10262:1998)
Dimensiones internas de la cabina: longitud7.33 pie
Componentes (6)Asiento del instructor elevado de tamaño completo con cinturón de seguridad y escritorio para equipo portátil
Dimensiones internas de la cabina: ancho5.33 pie
Componentes (7)Asiento auxiliar plegable adicional con cinturón de seguridad
Dimensiones internas de la cabina: altura6.75 pie
Componentes (8)Interruptor de presencia del operador
Nivel de visión del operador: aproximado24.91 pies
Componentes (9)Sistema Monitor con pantalla táctil de 254mm (10")
Dimensiones internas de la cabina: longitud7.33 pies
Componentes (10)Escalera de acceso automática de 45°
Dimensiones internas de la cabina: ancho5.33 pies
Componentes (11)Escalera de salida de emergencia
Dimensiones internas de la cabina: altura6.75 pies
Componentes (12)Radio AM/FM con entrada USB y auxiliar
Componentes (1)Sistema HVAC de mando hidráulico único (sistema dual optativo)
Componentes (13)Persianas enrollables en las 3ventanas frontales
Componentes (2)Ventana en el piso con rejilla extraíble
Componentes (14)3posavasos
Componentes (3)Asiento Comfort con suspensión neumática y de varias posiciones con calefacción, enfriamiento y soporte lumbar
Componentes (15)Puerto de servicio del Técnico Electrónico Cat
Componentes (4)Consolas del asiento ajustables independientemente con palancas universales integradas
Alcances de trabajo
Altura máxima de excavación51.17 pie
Altura máxima de excavación51.17 pies
Alcance máximo de excavación54.17 pie
Alcance máximo de excavación54.17 pies
Profundidad máxima de excavación9.17 pie
Profundidad máxima de excavación9.17 pies
Accesorio de retroexcavadora (BH): alcance de trabajo
Altura máxima de excavación52.83 pie
Altura máxima de excavación52.83 pies
Alcance máximo de excavación62.33 pie
Alcance máximo de excavación62.33 pies
Profundidad máxima de excavación29.17 pie
Profundidad máxima de excavación29.17 pies
Generalidades
Rendimiento del motor: SAE J19953015 hp
Peso en orden de trabajo660 ton (EE.UU.)
Carga útil del cucharón67 ton (EE.UU.)
NotaLas especificaciones anteriores se aplican a la configuración de la pala frontal. También están disponibles las configuraciones de la retroexcavadora y sin la parte delantera.
Motores diésel: menos regulados
Potencia bruta: SAE J19953025 hp
Potencia neta: SAE J13492821 hp
Potencia neta: ISO 92492990 hp
EmisionesOptimización del consumo de combustible.
Motores diésel: altamente regulados
Potencia bruta: SAE J19953015 hp
Potencia neta: ISO 92492979 hp
Potencia neta: SAE J13492810 hp
EmisionesCumplen con las normas de emisiones Tier 4 final de la EPA de EE.UU. Estos motores participan en el programa de promediado, acumulación y comercialización de la EPA de EE.UU.
Motores diésel
Calibre6.69 pulg
Componentes (2)Separador de agua de alta capacidad
Carrera8.46 pulg
Componentes (3)Filtro de combustible de dos etapas con filtrado en serie
Cilindrada3574 pulg³
Componentes (4)Filtros de aire de servicio pesado
Velocidad nominal1.800 min-1 (1.800 rpm)
Componentes (5)Administración del motor microprocesada
Número de cilindros: cada motor12
Componentes (6)Ventilador del radiador impulsado hidráulicamente con velocidad del ventilador controlada electrónicamente
AspiraciónCon turbocompresor y enfriador del aire a presión
Componentes (7)Protectores térmicos del múltiple de escape y el turbocompresor
Componentes (1)Sistema de postratamiento sin DEF (Diesel Exhaust Fluid, Fluido de escape diésel) con catalizadores de oxidación para combustible diésel (DOC, Diesel Oxidation Catalysts)
Capacidades de llenado de servicio
Tanque de combustible3136 gal (EE.UU.)
Sistema de enfriamiento211.4 gal (EE.UU.)
Tanque hidráulico1876 gal (EE.UU.)
Mando de giro42.4 gal (EE.UU.)
Sistema hidráulico (incluido el tanque)2483 gal (EE.UU.)
Tanque de engrase188 gal (EE.UU.)
Aceite del motor86.6 gal (EE.UU.)
Sistema hidráulico con sistema de administración de la bomba
Presión máxima: accesorio4640 lb/pulg²
Bombas principales: flujo máximo de aceite; versión diésel8 x 650 L/min (8 x 172 gal EE.UU./min)
Presión máxima de desplazamiento5220 lb/pulg²
Bombas de giro: versión diésel4bombas de plato oscilante reversible
Presión máxima: bombas de giro5075 lb/pulg²
Bombas de giro: flujo máximo de aceite; versión diésel4 × 352L/min (4 × 93 gal EE.UU./min)
Bombas principales: versión diésel8bombas de plato oscilante variable
Enfriamiento de aceite hidráulico
Diámetro: ventilador46 pulg
Características (2)La velocidad del ventilador y el flujo de aceite a los enfriadores se controlan termostáticamente
Flujo de aceite de las bombas de enfriamiento4 × 488L/min (4 × 129galEE.UU./min)
Características (3)Eficiencia de enfriamiento extremadamente alta para garantizar una óptima temperatura del aceite
Componentes4ventiladores de enfriamiento
Características (4)Bombas de enfriamiento de engranajes para suministro de aceite de alto volumen y de baja presión hacia los ventiladores y enfriadores de aluminio
Características (1)Sistema de enfriamiento completamente independiente de todos los circuitos principales; es decir, que la capacidad de enfriamiento controlado está disponible siempre que el motor está en funcionamiento
Sistema de giro
Velocidad máxima de giro3.8 rpm
Características (1)Limpiadores de suciedad en el anillo de giro para evitar la acumulación de escombros entre el anillo de giro y el bastidor principal
Mando de giro4 transmisiones planetarias compactas con motores de pistones axiales
Características (2)Circuito de giro cerrado con control de par
Frenos de estacionamientoFreno de discos múltiples sumergidos, cargado por resorte y soltado hidráulicamente
Características (3)Frenado hidráulico del movimiento de giro control para contrarrestar
Anillo de giroCojinete de rodillos de triple pista con engranajes internos sellados
Características (4)Todas las pistas y los engranajes internos del anillo de giro reciben suministro del sistema de lubricación central automático
Tren de rodaje
Velocidad de desplazamiento: primera etapa, máxima0.68 milla/h
Mandos de desplazamiento: cada lado1 transmisión planetaria con 2 motores de pistones axiales de dos etapas
Velocidad de desplazamiento: segunda etapa, máxima0.99 milla/h
Componentes (1)Cadenas HD con pisones de cadena forjados de garra doble
Fuerza de tracción máxima661160 lb
Componentes (2)Rodillos y ruedas guía de eje fijo HD
Rendimiento en pendientes de los mandos de desplazamiento: máximo39 %
Componentes (3)Superficies de funcionamiento endurecidas en las ruedas motrices, las ruedas guía, los rodillos, los eslabones de soporte y las áreas de contacto de los dientes
Pisones de cadena: cada lado42
Componentes (4)Alarma acústica de desplazamiento (avance y retroceso)
Rodillos inferiores: cada lado7
Componentes (5)Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador de pistón
Rodillos de soporte: cada lado2 además de una placa deslizante entremedio
Componentes (6)Válvula de retardador hidráulico automático para evitar exceso de velocidad en desplazamiento cuesta abajo
Sistema de lubricación automática
Capacidad: recipiente de grasa188 gal (EE.UU.)
Tipo (3)Filtros de grasa (200 μm) entre la estación de servicio y el recipiente, así como directamente detrás de la bomba de engrase
Tipo (1)Sistema de doble circuito con bombas de servicio pesado impulsadas hidráulicamente y control del relé de tiempo electrónico para ajustar los tiempos de pausa/lubricación
Tipo (4)Las conexiones principales del sistema de lubricación incluyen: los puntos de pivote del accesorio, los cucharones y los cilindros, las pistas del cojinete de rodillos de giro y dos piñones de engrase para los engranajes internos del anillo de giro
Tipo (2)Fallas del sistema en el Sistema Monitor
Fuerzas de excavación
Fuerza máxima de empuje494410 lb
Máxima fuerza de desprendimiento388780 lb

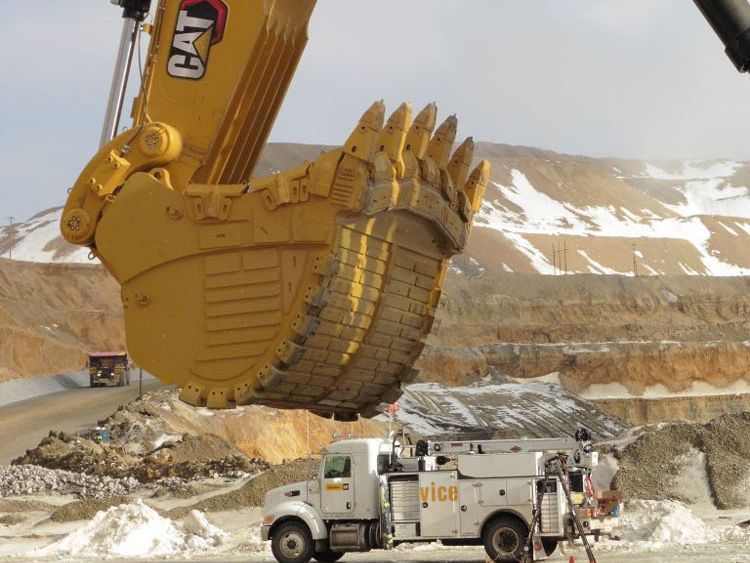

Capacidad del cucharón estándar
Pala frontal (colmada 2:1)44.5 yd³
Retroexcavadora (colmada 1:1)44.5 yd³
Accesorio de retroexcavadora (BH): fuerza de excavación
Fuerza de excavación del brazo: ISO295740 lb
Fuerza de excavación del cucharón: ISO274840 lb
Motor
Modelo de motor2 Cat 3512E
Sistema eléctrico
Voltaje del sistema24 V
Componentes (3)Interruptor aislador del motor de arranque con traba
Baterías de instalación en serie o en paralelo6 × 210 Ah - 12 V cada uno; 630 Ah - 24 V en total
Componentes (4)13reflectores de trabajo LED de brillo alto
Componentes (1)6baterías sin necesidad de mantenimiento
Componentes (5)17 luces de servicio LED
Componentes (2)Interruptor aislador de la batería con traba
Componentes (6)2bocinas eléctricas (1 en el módulo de cabina y 1 en el módulo del enfriador de aceite)
Accesorios
Accesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (1)Limitador de retroceso automático para evitar derrames de material y asistencia cinemática para fuerzas hidráulicas
Tipo (3)Bajada sin presión de la pluma (FS y BH) y del brazo (FS) mediante una válvula de flotación
Accesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (2)Orientación horizontal automática de ángulo constante del cucharón; orientación vertical automática de ángulo constante del cucharón
Tipo (4)Orificios de acceso de servicio en ambos lados de la pluma (pala frontal y retroexcavadora) y el brazo (pala frontal)
Accesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (3)Movimiento constante de la pluma en todo el arco de levantamiento y asistencia de fuerza de empuje
Tipo (5)Los procedimientos de soldadura permiten una contrasoldadura interna (soldadura de doble preparación) en donde sea posible
Todos los cucharones (FS y BH) están equipados con un paquete de desgaste que incluye lo siguiente: (1)Material de revestimiento especial que cubre las áreas de desgaste principales dentro y fuera del cucharón, y cubiertas protectoras del labio entre los dientes
Tipo (6)Se han aliviado los esfuerzos en las plumas y los brazos después de la soldadura
Todos los cucharones (FS y BH) están equipados con un paquete de desgaste que incluye lo siguiente: (2)Cubiertas protectoras del ala en las paredes laterales y cubiertas protectoras de talones en los bordes inferiores
Tipo (7)Las plumas y los brazos son resistentes a la torsión y tienen un diseño de caja soldada de acero de alta tensión con fundiciones de acero de gran tamaño en las áreas de pivote
Tipo (1)Pasarelas con rieles en las plumas (FS y BH)
Tipo (8)Paquetes de desgaste especiales para materiales altamente abrasivos disponibles a pedido
Tipo (2)Protectores de los cilindros de pala (FS)
Estación de servicio retráctil
InstalaciónEstación de servicio retráctil instalada debajo del módulo del motor y de fácil acceso desde el suelo.
Equipado con (2)Enchufe de arranque auxiliar Cat
Equipado con (1)Acoplamientos rápidos para lo siguiente: combustible diésel, refrigerante del motor izquierdo/derecho, aceite del engranaje de la transmisión de la bomba del motor izquierdo/derecho, aceite del motor izquierdo/derecho, tanque de aceite hidráulico y recipiente de grasa
Equipado con (3)Luces indicadoras
