ESPECIFICACIONES
Rendimiento del motor: SAE J19951649 hp
Carga útil del cucharón33 ton (EE.UU.)
Peso en orden de trabajo324 ton (EE.UU.)
Potencia bruta: SAE J19951649 hp
INFORMACIÓN GENERAL

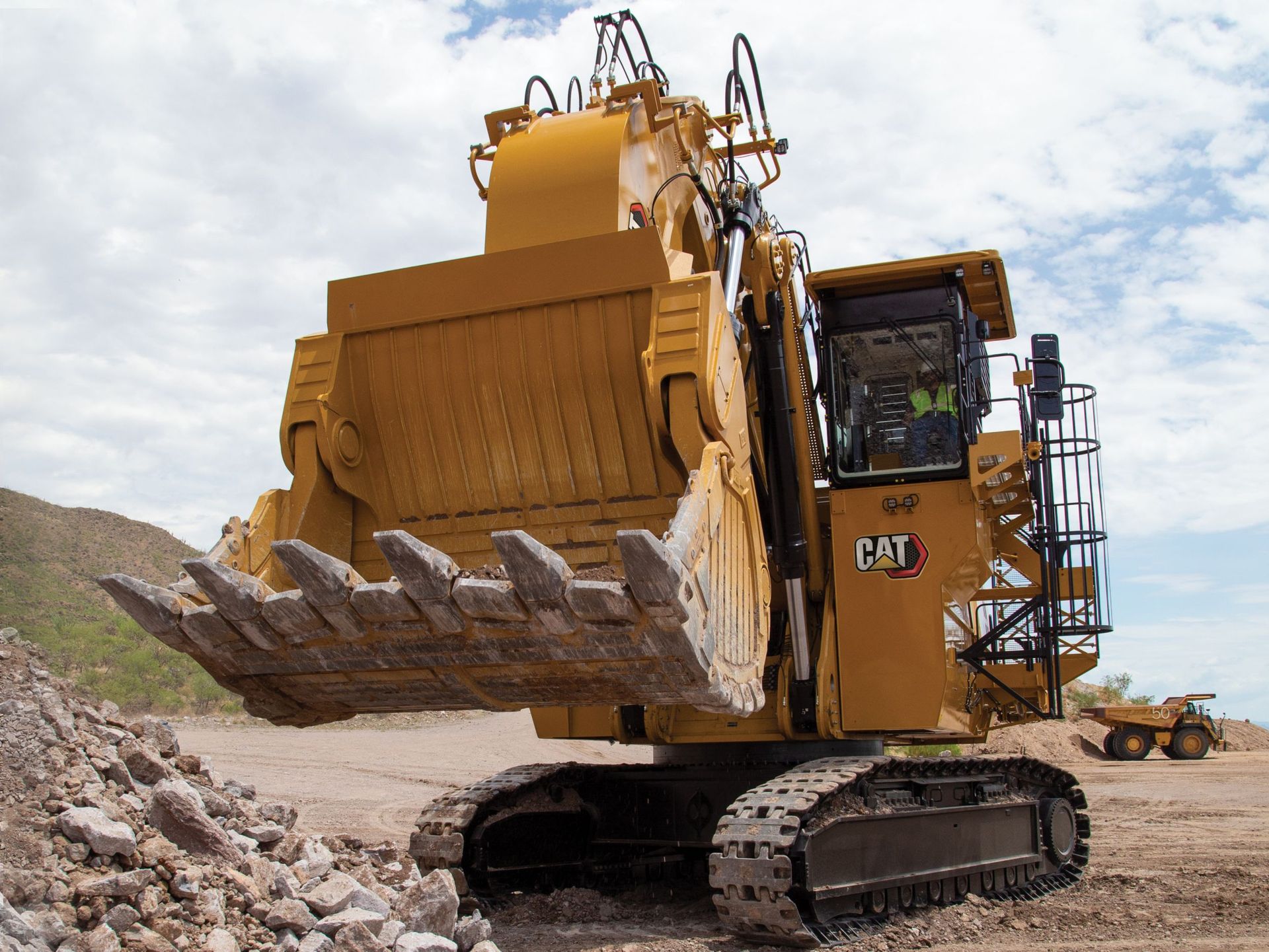

La Pala Hidráulica para Minería Cat® 6030 es el producto de la cartera de Cat que más clientes poseen, y con justa razón. Ofrece el rendimiento de motor más potente en su clase, junto con la movilidad y flexibilidad que necesita de una máquina de 300 toneladas métricas, para lograr la productividad que espera con la confiabilidad que exige.

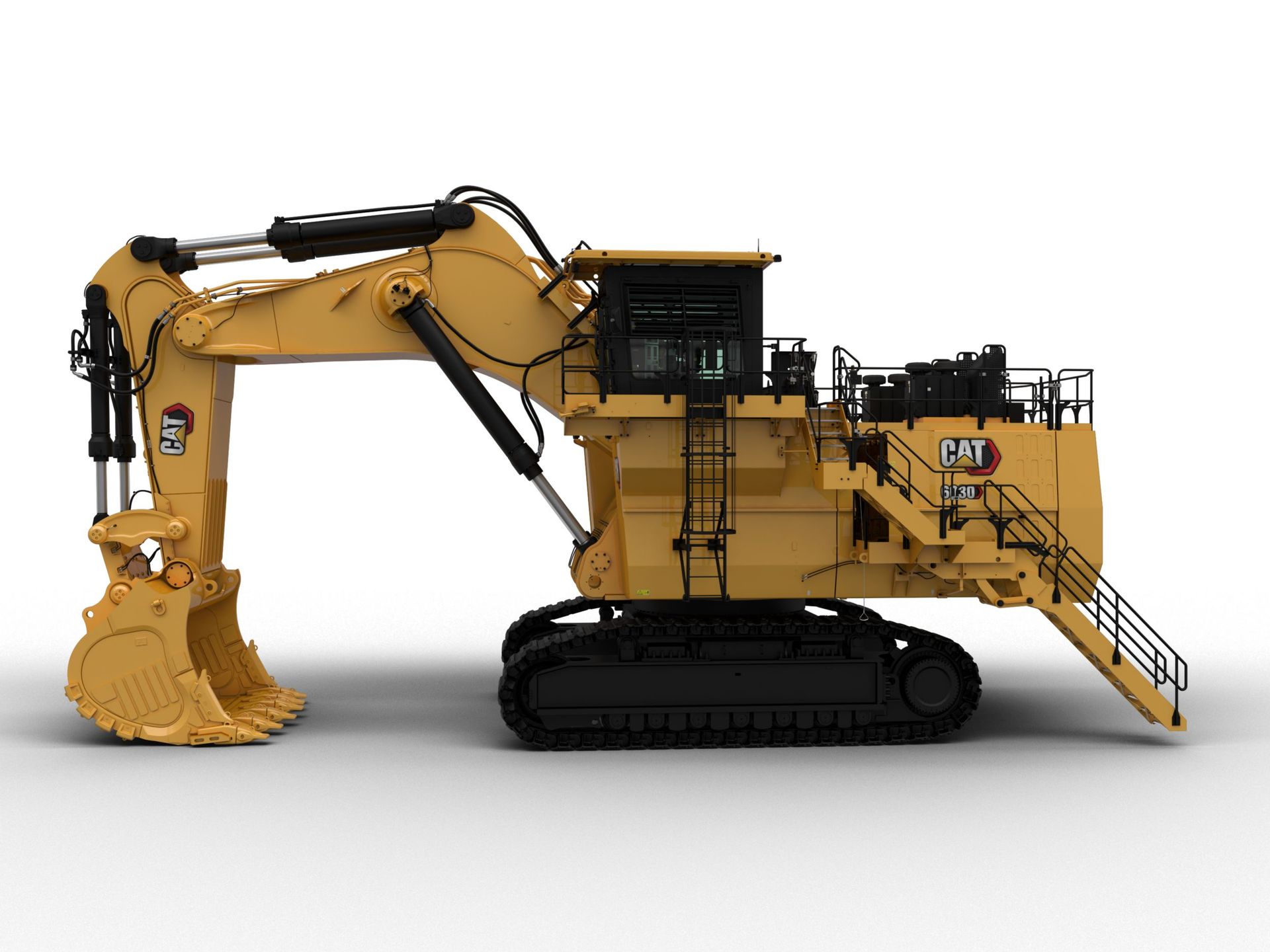

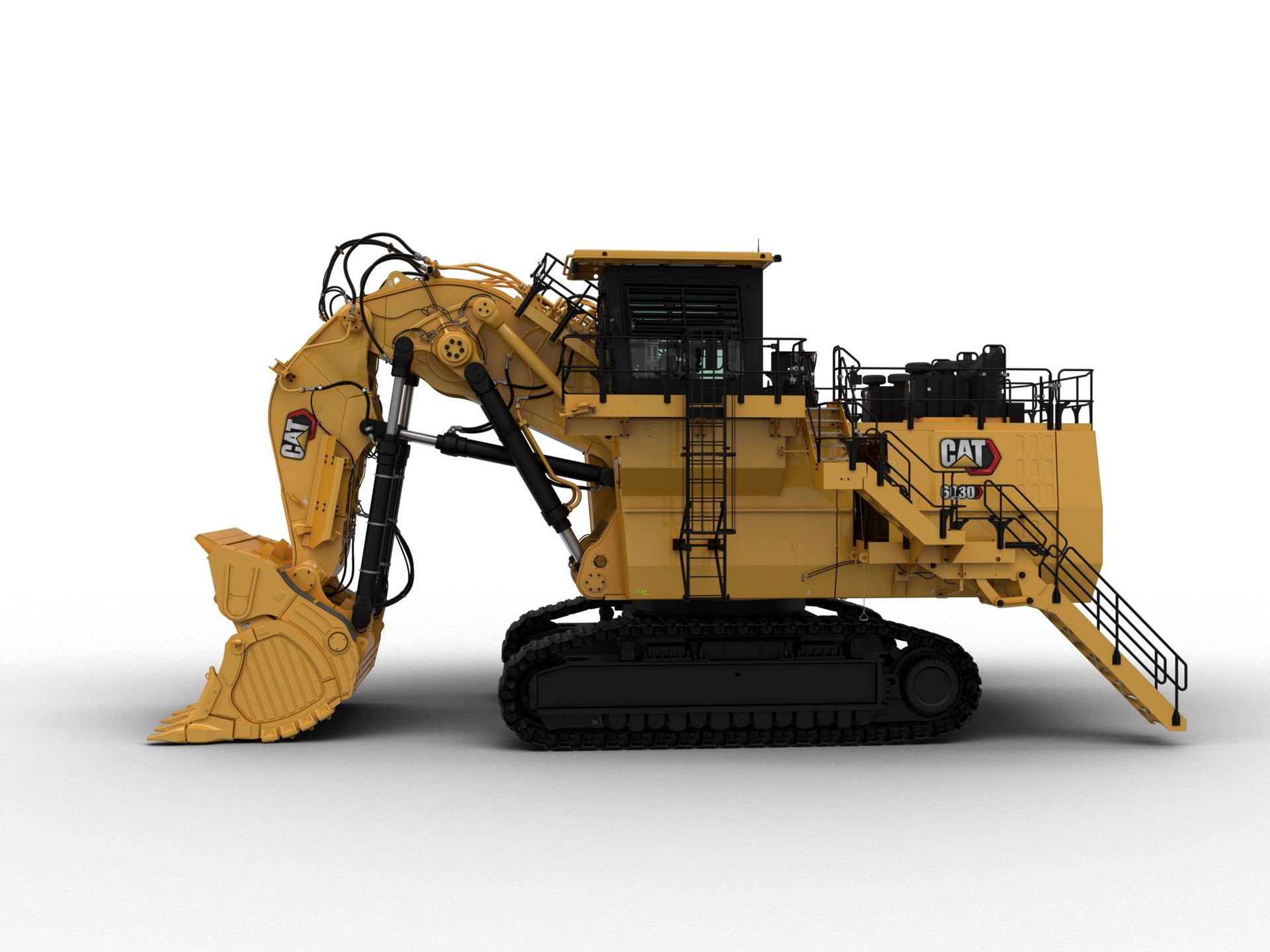

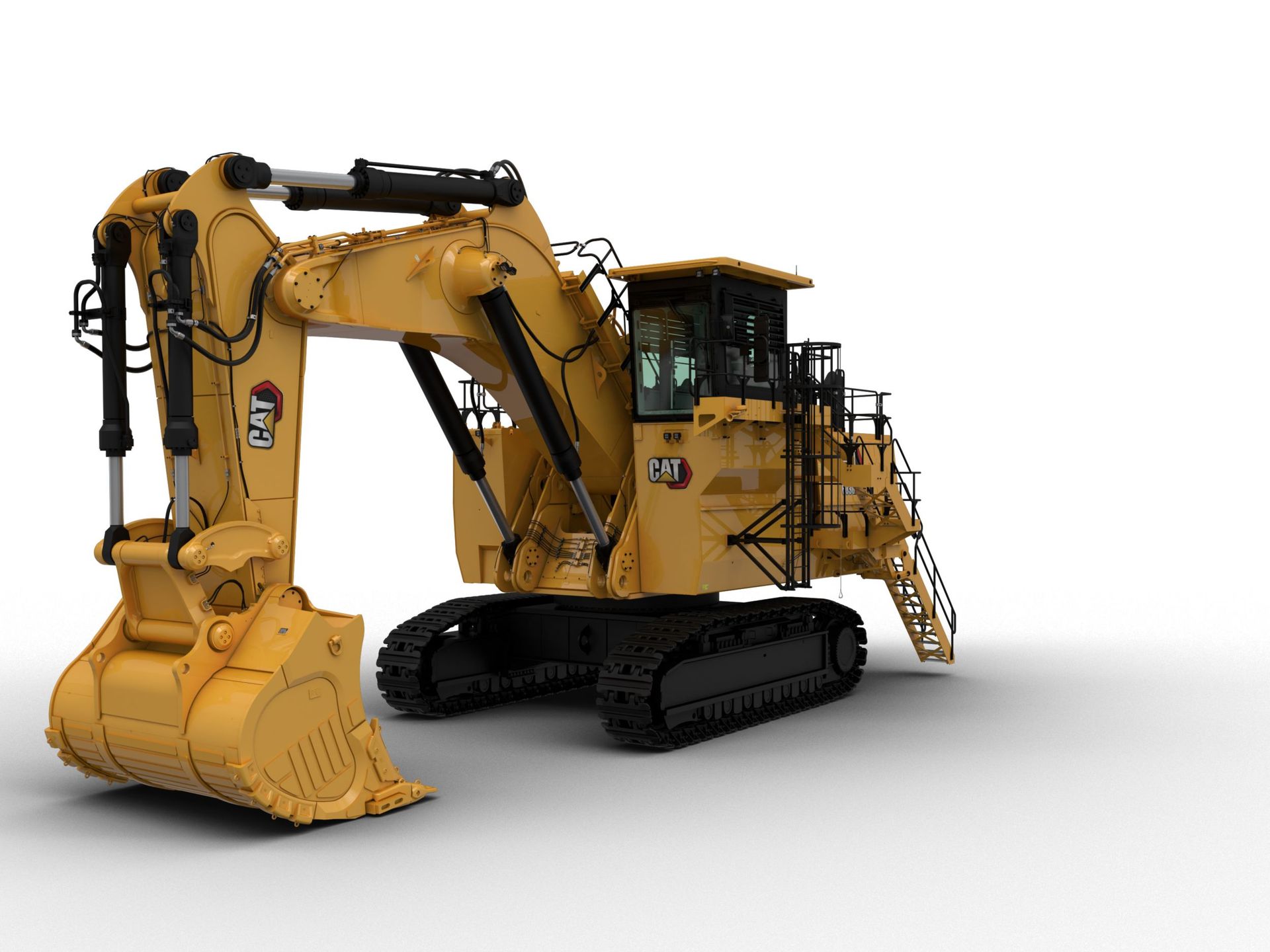

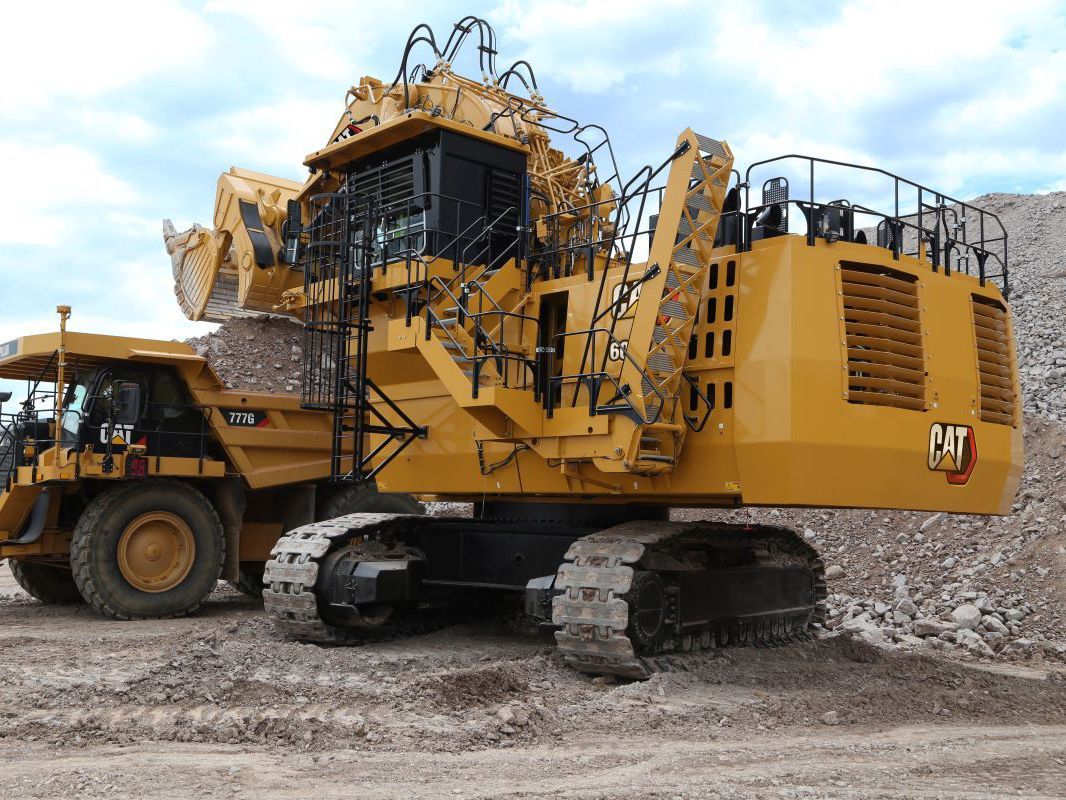

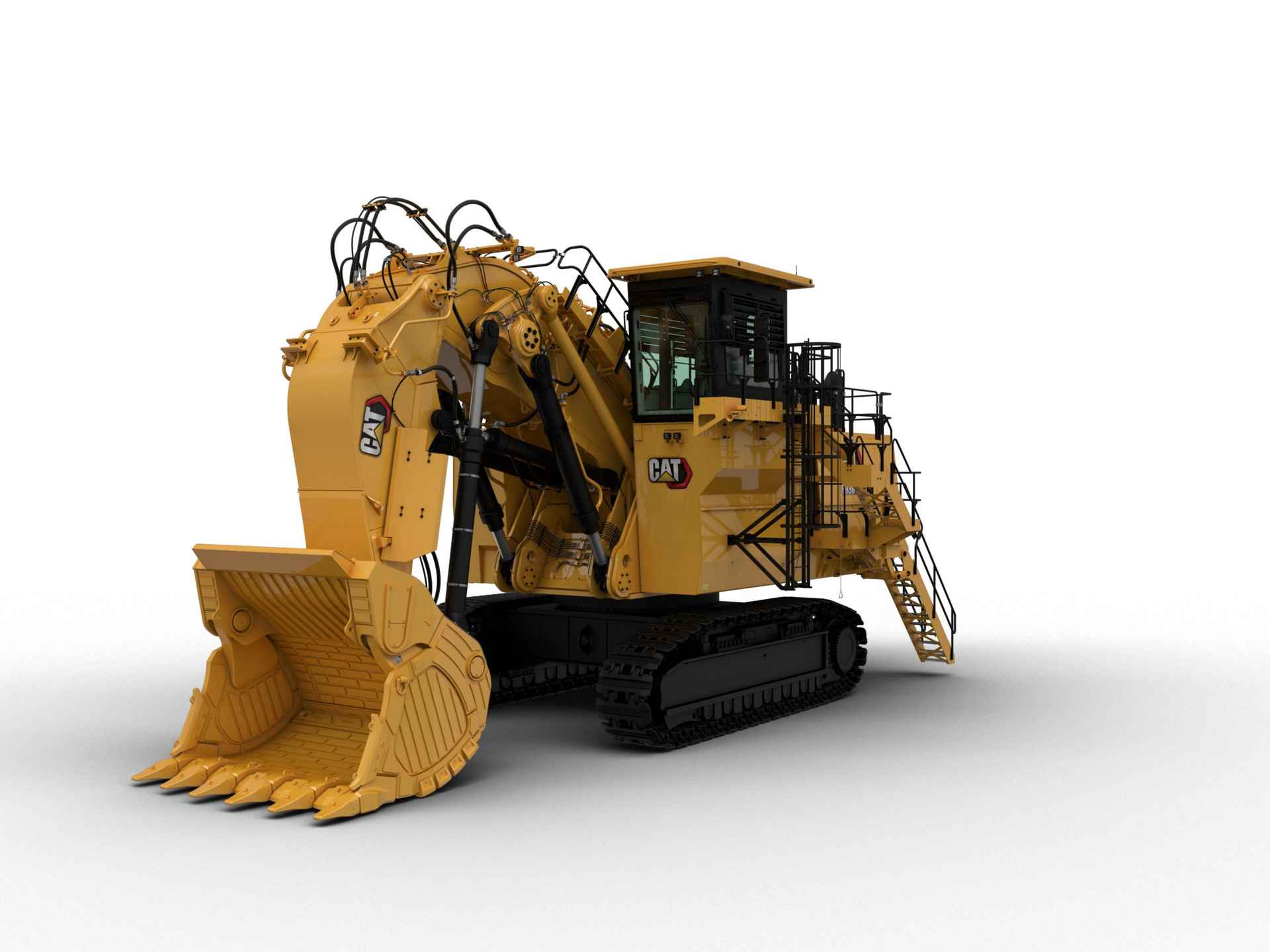

El modelo 6030 ofrece una capacidad de cucharón estándar de 17 m3 (22,2 yd3) en la configuración de retroexcavadora y de 16,5 m3 (21,5 yd3) en la configuración de pala frontal (FS, face shovel) con el exclusivo sistema TriPower™ de Cat. El modelo 6030 es ideal para cargar Camiones Mineros Cat 777 a 793.
Aún así, constantemente buscamos maneras de mejorar la 6030. Esta pala, la única en su clase de tamaño con motores dobles, está disponible con una solución de motor Tier 4 final que elimina la necesidad de Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid), lo que ahorra tiempo y costos durante el mantenimiento.
El modelo 6030 ofrece una capacidad de cucharón estándar de 17 m3 (22,2 yd3) en la configuración de retroexcavadora y de 16,5 m3 (21,5 yd3) en la configuración de pala frontal (FS, face shovel) con el exclusivo sistema TriPower™ de Cat. El modelo 6030 es ideal para cargar Camiones Mineros Cat 777 a 793.
Aún así, constantemente buscamos maneras de mejorar la 6030. Esta pala, la única en su clase de tamaño con motores dobles, está disponible con una solución de motor Tier 4 final que elimina la necesidad de Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid), lo que ahorra tiempo y costos durante el mantenimiento.
INFORMACIÓN GENERAL
La Pala Hidráulica para Minería Cat® 6030 es el producto de la cartera de Cat que más clientes poseen, y con justa razón. Ofrece el rendimiento de motor más potente en su clase, junto con la movilidad y flexibilidad que necesita de una máquina de 300 toneladas métricas, para lograr la productividad que espera con la confiabilidad que exige.
El modelo 6030 ofrece una capacidad de cucharón estándar de 17 m3 (22,2 yd3) en la configuración de retroexcavadora y de 16,5 m3 (21,5 yd3) en la configuración de pala frontal (FS, face shovel) con el exclusivo sistema TriPower™ de Cat. El modelo 6030 es ideal para cargar Camiones Mineros Cat 777 a 793.
Aún así, constantemente buscamos maneras de mejorar la 6030. Esta pala, la única en su clase de tamaño con motores dobles, está disponible con una solución de motor Tier 4 final que elimina la necesidad de Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid), lo que ahorra tiempo y costos durante el mantenimiento.
El modelo 6030 ofrece una capacidad de cucharón estándar de 17 m3 (22,2 yd3) en la configuración de retroexcavadora y de 16,5 m3 (21,5 yd3) en la configuración de pala frontal (FS, face shovel) con el exclusivo sistema TriPower™ de Cat. El modelo 6030 es ideal para cargar Camiones Mineros Cat 777 a 793.
Aún así, constantemente buscamos maneras de mejorar la 6030. Esta pala, la única en su clase de tamaño con motores dobles, está disponible con una solución de motor Tier 4 final que elimina la necesidad de Fluido de Escape de Combustible Diésel (DEF, Diesel Exhaust Fluid), lo que ahorra tiempo y costos durante el mantenimiento.
- Rendimiento del motor: SAE J19951230 kWCarga útil del cucharón33 ton (EE.UU.)Carga útil del cucharón30 tPeso en orden de trabajo324 ton (EE.UU.)Peso en orden de trabajo294 tNotaLas especificaciones anteriores se aplican a la configuración de pala frontal para países con regulaciones estrictas. También están disponibles las configuraciones de retroexcavadora y sin la parte delantera para todas las regiones.Rendimiento del motor: SAE J19951649 hp
- Potencia bruta: SAE J19951230 kWPotencia neta: ISO 92491625 hpPotencia neta: ISO 92491212 kWPotencia neta: SAE J13491541 hpPotencia neta: SAE J13491149 kWEmisionesCumple con las normas de emisiones Tier 4 final de la EPA de EE.UU. y Stage V de la UEPotencia bruta: SAE J19951649 hp
- Potencia bruta: SAE J19951142 kWPotencia neta: SAE J13491425 hpPotencia neta: SAE J13491063 kWPotencia neta: ISO 92491511 hpPotencia neta: ISO 92491127 kWEmisionesCumple con las normas de emisiones Stage III de China para uso fuera de carretera, equivalentes a Tier 2 de la EPA de EE.UU.Potencia bruta: SAE J19951531 hp
- Calibre137.7 mmComponentes (1)Ventilador del radiador impulsado hidráulicamente con velocidad del ventilador controlada electrónicamenteCarrera152.4 mmComponentes (2)Administración del motor microprocesadaCilindrada27 LComponentes (3)Filtros de aire de servicio pesadoCapacidad del tanque de combustible5080 LComponentes (4)Filtro de combustible de dos etapas, incluido el separador de aguaAltitud máxima sin reducción de potencia a 25 °C (77 °F) sobre el nivel del mar500 mComponentes (5)Separador de agua adicional de alta capacidadCalibre5.42 pulgEmisionesCumple con las normas de emisiones Tier 4 final de la EPA de EE.UU. y Stage V de la UECarrera6 pulgPotencia nominal bruta total: SAE J19951.209 kW 1.800 min-1 (1.620 hp 1.800 min-1)Cilindrada1648 pulg³Marca/modelo2 x Cat C27Capacidad del tanque de combustible1342 gal (EE.UU.)Potencia nominal neta total: SAE J13491.192 kW 1.800 min-1 (1.597 hp 1.800 min-1)Altitud máxima sin reducción de potencia a 25 °C (77 °F) sobre el nivel del mar1640 pieAlternadores2 x 150 ANúmero de cilindros: cada motor12Potencia nominal neta total: ISO 3046/11.194 kW 1.800 min-1 (1.600 hp 1.800 min-1)AspiraciónCon turbocompresión y posenfriamiento aire a aire
- 6030 FS: pisones de cadena estándar1000 mm6030 FS: peso en orden de trabajo657640 lb6030 FS: peso en orden de trabajo298300 kg6030 FS: presión sobre el suelo32.2 lb/pulg²6030 FS: presión sobre el suelo22.2 N/cm²6030: pisones de cadena estándar3.25 pie6030: pisones de cadena estándar1000 mm6030: peso en orden de trabajo660060 lb6030: peso en orden de trabajo299400 kg6030: presión sobre el suelo32.3 lb/pulg²6030: presión sobre el suelo22.3 N/cm²NotaOtros pisones de cadena disponibles a pedido. Los pesos en orden de trabajo incluyen: la máquina base, el accesorio frontal, pisones de cadena estándar, cucharón para rocas estándar y 100 % de combustible y lubricantes.6030 FS: pisones de cadena estándar3.25 pie
- Capacidad del tanque hidráulico: aproximada2675 LPresión máxima de desplazamiento5220 lb/pulg²Volumen total de aceite hidráulico: aproximado3500 LPresión máxima: bombas de giro5076 lb/pulg²Presión máxima: accesorio310 barBombas principales4 bombas de placa oscilante variablePresión máxima de desplazamiento360 barBombas principales: flujo máximo de aceite; versión diésel4 × 552 L/min (4 × 146 gal EE.UU./min)Presión máxima: bombas de giro350 barBombas de giro2 bombas reversibles de doble placa oscilanteCapacidad del tanque hidráulico: aproximada707 gal (EE.UU.)Bombas de giro: flujo máximo de aceite; versión diésel4 x 197 L/min (4 x 52 gal EE.UU./min)Volumen total de aceite hidráulico: aproximado925 gal (EE.UU.)Bombas principales: flujo máximo de aceite; versión CA4 × 543 L/min (4 × 143 gal EE.UU./min)Presión máxima: accesorio4495 lb/pulg²
- Diámetro: ventilador1220 mmFlujo de aceite de las bombas de enfriamiento: versión diésel2 × 467 L/min (2 × 123 gal EE.UU./min)Diámetro: ventilador48 pulgDiámetro: ventilador2 x 1.220 mm (2 × 48")
- Velocidad máxima de giro: versión diésel4.6 rpmMando de giro2 transmisiones planetarias compactas con motores de pistones axialesVelocidad máxima de giro: versión CA5 rpmFrenos de estacionamientoFreno de discos múltiples sumergidos en aceite, cargado por resorte y soltado hidráulicamenteVelocidad máxima de giro: versión diésel4.6 rpmAnillo de giroCojinete de rodillos de triple pista con engranajes internos selladosVelocidad máxima de giro: versión CA5 rpm
- Velocidad de desplazamiento: primera etapa, máxima1.4 km/hRodillos inferiores: cada lado7Velocidad de desplazamiento: segunda etapa, máxima2.7 km/hRodillos de soporte: cada lado2 además de una placa deslizante entremedioFuerza de tracción máxima1602 kNMandos de desplazamiento: cada lado1 transmisión planetaria con 2 motores de pistones axiales de dos etapasRendimiento en pendientes: mandos de desplazamiento, aproximado47 %Frenos de estacionamientoFreno de discos múltiples sumergidos, cargado por resorte y soltado hidráulicamenteVelocidad de desplazamiento: primera etapa, máxima0.87 milla/hComponentes (1)Todas las superficies de funcionamiento de las ruedas motrices, ruedas guía, rodillos y eslabones de soporte, así como las áreas de contacto de los dientes de la rueda motriz y de los eslabones de soporte, están endurecidasVelocidad de desplazamiento: segunda etapa, máxima1.68 milla/hComponentes (2)Eslabones de soporte combinados de garra doble fundida con bujes conectados por pasadores completamente flotantes y endurecidosFuerza de tracción máxima360144 pie·lbfComponentes (3)Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumulador de membranaRendimiento en pendientes: mandos de desplazamiento, aproximado47 %Componentes (4)Válvula de retardador hidráulico automático para evitar exceso de velocidad en desplazamiento cuesta abajoPisones de cadena: cada lado44Componentes (5)Alarma acústica de desplazamiento
- Nivel de visión del operador: aproximado6.5 mComponentes (4)Sistema de panel de control (BCS) y sistema de registro de datos de signos vitales y datos de servicio de motores, sistema hidráulico y sistema de lubricaciónDimensiones internas de la cabina: longitud2200 mmComponentes (5)Escalera de acceso de 45° de operación hidráulicaDimensiones internas de la cabina: ancho1600 mmComponentes (6)Escalera de salida de emergencia con jaula de escaleraDimensiones internas de la cabina: altura2150 mmComponentes (7)Interruptor en el cojín del asiento para neutralizar automáticamente los controles hidráulicos cuando el operador deja el asientoNivel de visión del operador: aproximado21.33 pieComponentes (8)Neumáticamente amortiguado y con un cómodo asiento con varias posiciones y soporte lumbar, calefacción del asiento, cinturón de seguridad, apoyo para la cabeza y los brazosDimensiones internas de la cabina: longitud7.22 pieComponentes (9)Persianas de rodillo en todas las ventanasDimensiones internas de la cabina: ancho5.25 pieComponentes (10)Parabrisas con limpia/lavaparabrisas intermitente paraleloDimensiones internas de la cabina: altura7.05 pieComponentes (11)Vidrio de seguridad completo, parabrisas blindado y ventana lateral deslizanteComponentes (1)Sistema de calefacción, ventilación y aire acondicionado montado debajo del techoComponentes (12)Protectores para el operador (ISO 10262:1998 Level II)Componentes (2)Protectores solares externos en las ventanas laterales y traserasComponentes (13)Controles de palanca universal integrados en consolas del asiento ajustables de forma independienteComponentes (3)El sólido panel de instrumentos incluye una pantalla BCS en color de gran tamaño con tecnología transflectivaComponentes (14)Asiento auxiliar plegable con cinturón de seguridad
- Capacidad: recipiente de grasa450 LTipo (3)Piñón lubricado para el engrase de engranajes internos del anillo giratorioCapacidad: recipiente de grasa119 gal (EE.UU.)Tipo (4)Las fallas del sistema se muestran en el sistema de control del tableroTipo (1)Sistema de doble circuito con bomba de servicio pesado impulsada hidráulicamente y control del relé de tiempo electrónico para ajustar los tiempos de pausa y lubricaciónTipo (5)Filtros de grasa entre la estación de servicio y el recipiente, así como directamente detrás de la bomba de engraseTipo (2)Los cojinetes de rodillos de giro y todos los puntos de pivote del accesorio, de los cilindros y del cucharón, están conectados al sistema de lubricación con engranajes internos
- Capacidad del cucharón: pala frontal (colmada de 2:1)16.5 m³Capacidad del cucharón: pala frontal (colmada de 2:1)21.6 yd³Capacidad del cucharón: retroexcavadora (colmada de 1:1)17 m³Capacidad del cucharón: retroexcavadora (colmada de 1:1)22.2 yd³
- Fuerza máxima de empuje1298 kNFuerza máxima de empuje291700 pie·lbfFuerza de arranque máxima944 kNFuerza de arranque máxima212150 pie·lbfMáxima fuerza de desprendimiento954 kNMáxima fuerza de desprendimiento214390 lb
- Potencia bruta: SAE J19951209 kWPotencia neta: SAE J13491597 hpPotencia neta: SAE J13491192 kWModelo de motor2 x Cat C27Potencia bruta: SAE J19951620 hpNotaOpción de mando eléctrico disponible (1.000 kW) en el modelo 6030 AC
- Peso en orden de trabajo: retroexcavadora296 tPeso en orden de trabajo: retroexcavadora326 tCarga útil del cucharón30 tCarga útil del cucharón34 t
- Voltaje del sistema24 VComponentes (2)Interruptores de parada de emergencia accesibles a nivel del suelo y en el módulo del motorBaterías de instalación en serie o en paralelo4 × 210 Ah a 12 V cada uno; 420 Ah con 24 V en totalComponentes (3)14reflectores de trabajo LED de brillo altoComponentes (1)Relés de aislamiento de la bateríaComponentes (4)11 luces de servicio LED
- Baterías4baterías sin necesidad de mantenimiento
- Accesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (1)Limitador de retroceso automático para evitar derrames de material y asistencia cinemática para fuerzas hidráulicasTipo (2)Paquetes de desgaste especiales para materiales altamente abrasivos a pedidoAccesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (2)Orientación horizontal automática de ángulo constante del cucharón y orientación vertical automática de ángulo constante del cucharónTipo (3)Bajada sin presión de la pluma (FS y BH) y del brazo (FS) mediante una válvula de flotaciónAccesorio de pala con cinemática TriPower exclusiva para garantizar las siguientes características principales: (3)Movimiento constante de la pluma en todo el arco de levantamiento y asistencia de fuerza de ataqueTipo (4)Los procedimientos de soldadura permiten una contrasoldadura interna (soldadura de doble preparación) en donde sea posibleTodos los cucharones (FS y BH) están equipados con un paquete de desgaste que incluye lo siguiente: (1)Material de revestimiento especial que cubre las áreas de desgaste principales dentro y fuera del cucharón, y cubiertas protectoras del labio entre los dientesTipo (5)Se han aliviado los esfuerzos en las plumas y los brazos después de la soldaduraTodos los cucharones (FS y BH) están equipados con un paquete de desgaste que incluye lo siguiente: (2)Cubiertas protectoras del ala en las paredes laterales y cubiertas protectoras de talones en los bordes inferioresTipo (6)Las plumas y los brazos son resistentes a la torsión, con diseño de caja soldada de acero con resistencia a la tracción y con fundiciones de acero sólido en las áreas de pivoteTipo (1)Pasarelas con guías en las plumas
- Salida1000kWVoltaje6,3 kV ± 10 % (otros a petición)Corriente de arranque450 % de IN (253 % de IN optativo)
