ESPECIFICACIONES
Rendimiento del motor: SAE J1995824 hp
Carga útil del cucharón16.1 ton (EE.UU.)
Peso en orden de trabajo154.3 ton (EE.UU.)
Potencia bruta: SAE J1995824 hp
INFORMACIÓN GENERAL

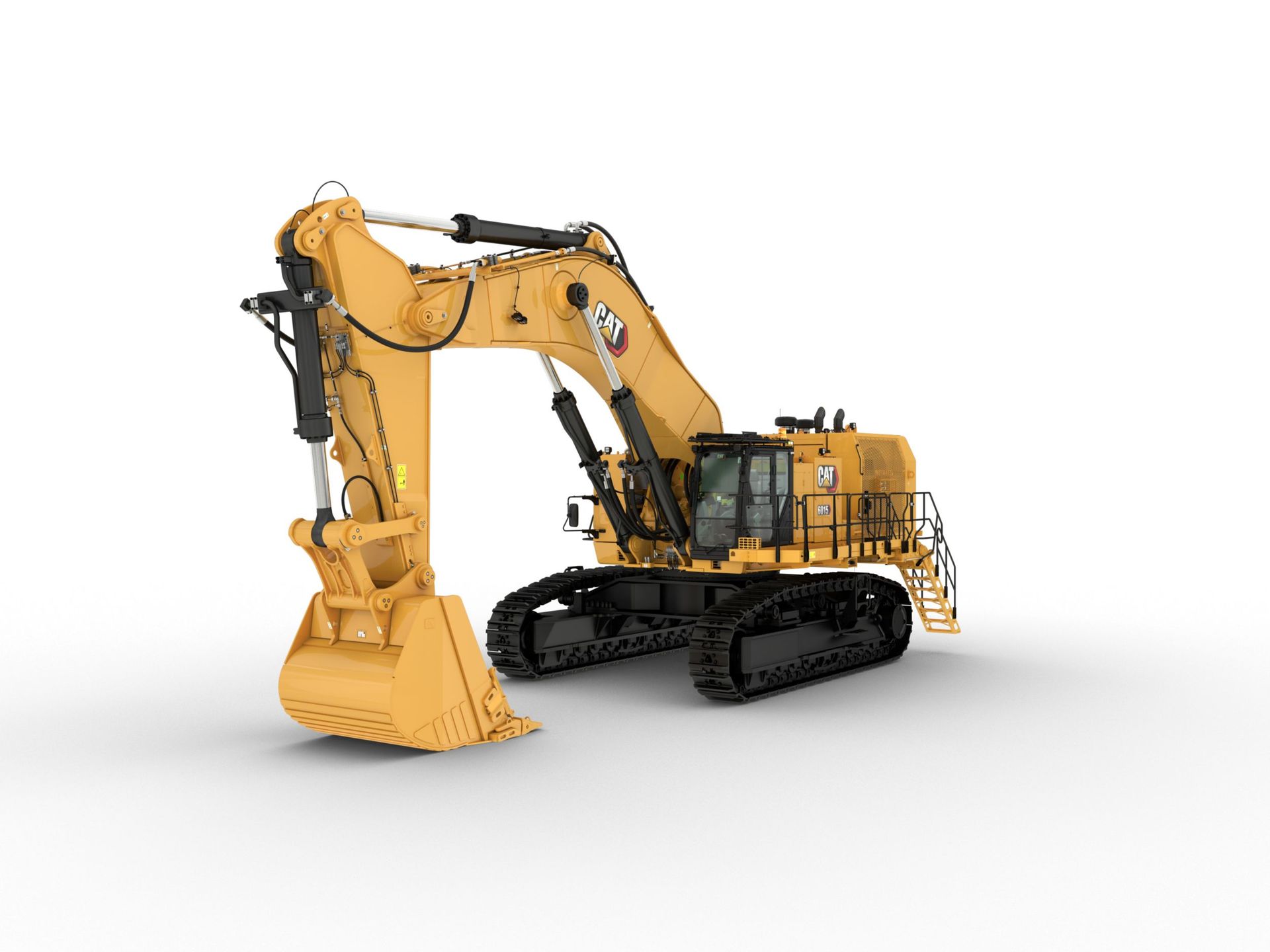

La Pala Hidráulica Cat® 6015 de próxima generación le permite mover más material a un bajo costo, de modo que se pueden lograr los objetivos de producción, cumplir los compromisos y los plazos, y maximizar la rentabilidad. Con una alta capacidad de transporte de herramientas, una mayor durabilidad y el motor más potente de su categoría, el modelo Cat 6015 ofrece una mayor productividad y eficiencia de combustible que otras palas. Además, se ofrece con más y mejores opciones que le permiten adaptar su máquina a la operación: desde los paquetes de acceso y para clima frío hasta múltiples opciones de brazos y pisones de cadena. A lo anterior se suma la amplia gama de cucharones disponible, para ofrecerle una carga útil y una eficiencia de la máquina óptimas para su operación. La alta capacidad de transporte de herramientas del modelo 6015 le permite utilizar cucharones grandes y mover más material en menos ciclos.
INFORMACIÓN GENERAL
La Pala Hidráulica Cat® 6015 de próxima generación le permite mover más material a un bajo costo, de modo que se pueden lograr los objetivos de producción, cumplir los compromisos y los plazos, y maximizar la rentabilidad. Con una alta capacidad de transporte de herramientas, una mayor durabilidad y el motor más potente de su categoría, el modelo Cat 6015 ofrece una mayor productividad y eficiencia de combustible que otras palas. Además, se ofrece con más y mejores opciones que le permiten adaptar su máquina a la operación: desde los paquetes de acceso y para clima frío hasta múltiples opciones de brazos y pisones de cadena. A lo anterior se suma la amplia gama de cucharones disponible, para ofrecerle una carga útil y una eficiencia de la máquina óptimas para su operación. La alta capacidad de transporte de herramientas del modelo 6015 le permite utilizar cucharones grandes y mover más material en menos ciclos.
- GeneralidadesRendimiento del motor: SAE J1995824 hpPeso en orden de trabajo154.3 ton (EE.UU.)Carga útil del cucharón16.1 ton (EE.UU.)NotaLas especificaciones anteriores se aplican a la configuración de retroexcavadora altamente regulada. También hay disponibles configuraciones menos reguladas y sin la parte delantera.
- Motor: Tier 4 final de la EPA de EE.UU.Potencia bruta: SAE J1995824 hpModelo de motorCat® C27Potencia neta: SAE J1349812 hp
- Motor: Cat C27 que cumple con las normas de emisiones Tier 4 finalCalibre5.4 pulgCilindrada1648 pulg³Carrera6 pulgCantidad de cilindros12
- Motor: equivalente a Tier 2 de la EPA de EE.UU.Potencia bruta: SAE J1995839 hpModelo de motorCat® C27Potencia neta: SAE J1349829 hp
- Motor: Cat C27 que cumple con normas de emisiones equivalentes a Tier 1 o Tier 2Calibre5.4 pulgCantidad de cilindros12Carrera6 pulgAspiraciónCon turbocompresión y posenfriamiento aire a aireCilindrada1648 pulg³
- Pesos en orden de trabajo: retroexcavadoraPeso en orden de trabajo154 ton (EE.UU.)
- PesosPresión sobre el suelo23.6 lb/pulg²NotaEl peso en orden de trabajo incluye: soportes de cadenas de 700 mm (28"), pluma de 7,6 m (24' 11"), brazo de 3,4 m (11' 2"), cucharón para rocas estándar, carga completa de combustible y lubricantesPeso en orden de trabajo308000 lb
- CadenaEstándar28 pulgCantidad de rodillos inferiores: cada lado9Ancha35 pulgCantidad de rodillos superiores: cada lado3Extraancha39 pulgPisones de cadenaDe servicio pesado (HD) con garra dobleCantidad de zapatas: por lado46
- MandoVelocidad de desplazamiento: dos etapas, primera etapa, máxima1.6 milla/hImpulso máximo de la barra de tiro179847 lbfVelocidad de desplazamiento: dos etapas, segunda etapa, máxima2.3 milla/hRendimiento en pendiente: mandos de desplazamientoAproximadamente un 42%Fuerza de arrastre máxima en la barra de tiro: avance192886 lbfSistema hidráulico de tensión de cadenaCon acumuladorFuerza de arrastre máxima en la barra de tiro: retroceso220987 lbf
- Capacidades de llenado de servicioTanque de combustible449 gal (EE.UU.)Sistema hidráulico (incluido el tanque)463 gal (EE.UU.)Sistema de enfriamiento44 gal (EE.UU.)Tanque hidráulico253 gal (EE.UU.)Aceite del motor23 gal (EE.UU.)Tanque de engrase57 gal (EE.UU.)Mando de giro2.4 gal (EE.UU.)
- Sistema hidráulicoBombas principales: flujo de aceite total máximo407 gal EE.UU./minEnfriamiento del aceite hidráulico: diámetro del ventilador46 pulgBombas principales: presión máxima, accesorio4641 lb/pulg²Bombas principales3 bombas de placa oscilante variablesBomba piloto: flujo máximo, piloto40.4 gal EE.UU./minBomba piloto1 bomba de engranajesBomba piloto: presión máxima, piloto1378 lb/pulg²Bomba de giro1 bomba de placa oscilante variableBombas principales: presión máxima, desplazamiento4641 lb/pulg²Bomba del ventilador del motor1 bomba de placa oscilante variableBomba del ventilador del motor: flujo máximo, ventilador del motor53.1 gal EE.UU./minBomba del ventilador hidráulico1 bomba de placa oscilante variableBomba del ventilador del motor: presión máxima, ventilador del motor3191 lb/pulg²Filtros (1)Filtros de flujo completo y alta presión (200 μm) para las bombas principalesBomba de giro: flujo máximo, giro127 gal EE.UU./minFiltros (2)Filtros de flujo completo (20 μm), circuito de retornoBomba del ventilador hidráulico: presión máxima, ventilador hidráulico1958 lb/pulg²Filtros (3)Filtros de presión (16 μm), servocircuitoBomba del ventilador hidráulico: flujo máximo, ventilador hidráulico22.7 gal EE.UU./minFiltros (4)Filtros de flujo completo (6 μm), circuito de retorno de enfriamientoBomba de giro: presión máxima, giro5294 lb/pulg²Filtros (5)Filtro de carga de giro (15 μm)Enfriamiento del aceite hidráulico: flujo máximo284 gal EE.UU./minFiltros (6)Rejillas de retorno de la caja de la bomba (125μm)
- Sistema de giroVelocidad máxima de giro4.9 rpmCaracterísticas (1)Circuito cerrado con control de parMando de giroDos (2) transmisiones planetarias compactas con motores de pistones axialesCaracterísticas (2)Frenado hidráulico del movimiento de giro cuando el control se coloca nuevamente en la posición neutral o mediante control de contrarresto para un frenado más potenteFreno de estacionamientoFreno de discos múltiples sumergidos, cargado por resorte y de liberación hidráulicaCaracterísticas (3)Todas las pistas y los engranajes internos del anillo de giro reciben suministro del sistema de lubricación central automáticoAnillo de giroCojinete de rodillos de triple pista con engrasado interno sellado

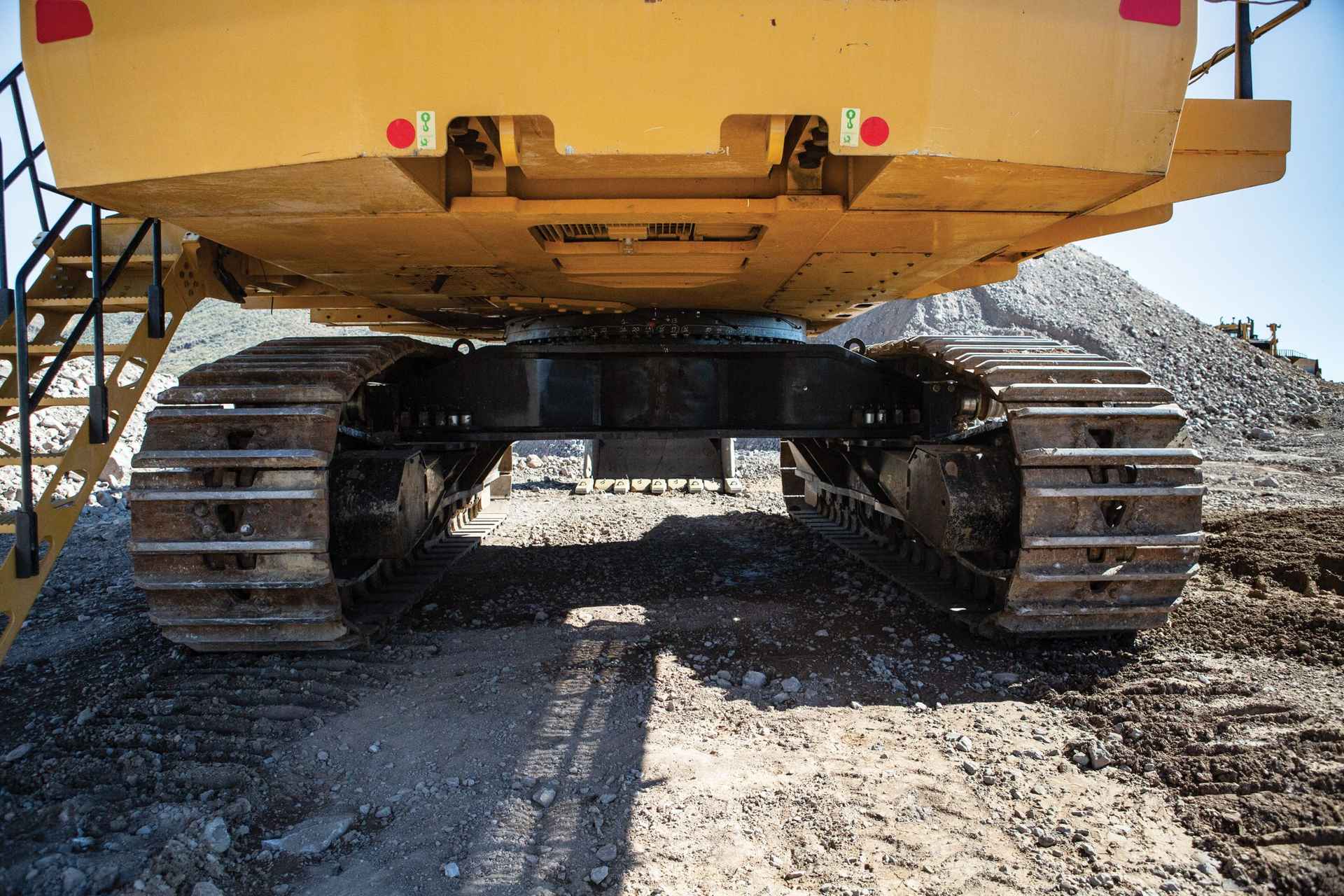

- Tren de rodajeVelocidad de desplazamiento: dos etapas, primera etapa, máxima1.6 milla/hCantidad de rodillos superiores: cada lado3Velocidad de desplazamiento: dos etapas, segunda etapa, máxima2.3 milla/hComponentes (1)De servicio pesado (HD) con pisones de cadena de garra dobleFuerza de tracción máxima197157 lbfComponentes (2)Eslabones de cadena conectados mediante pasadores y bujes endurecidosFuerza de arrastre máxima en la barra de tiro: retroceso220987 lbfComponentes (3)Diseño de cadena sellada y engrasada con retención de pasador positiva (PPR2, Postive Pin Retention)Rendimiento en pendiente: mandos de desplazamiento38°/78 % (SAE J1309)Componentes (4)Superficies de funcionamiento reforzadas de las ruedas motrices, ruedas guía, rodillos y eslabones de la cadenaCantidad de zapatas: por lado46Componentes (5)Sistema de tensión de cadena completamente hidráulico y de ajuste automático con acumuladorSistema hidráulico de tensión de cadenaCon acumuladorComponentes (6)Válvula retardadora hidráulica automáticaCantidad de rodillos inferiores: cada lado9Componentes (7)Alarma acústica de desplazamiento (avance y retroceso)
- Sistema de lubricación automáticaCapacidad: tambor de grasa18 gal (EE.UU.)Tipo (3)Carrete de engrase estándar en la máquina para el varillaje del cucharónTipo (1)Sistema central de lubricación de bancosTipo (4)Se puede acceder al punto de servicio de llenado de grasa desde el nivel de sueloTipo (2)La grasa se aplica automáticamente a todos los puntos de pivote de los accesorios, al cojinete de giro y al varillaje del cucharón
- Accesorio de retroexcavadora (BH): alcance de trabajoProfundidad máxima de excavación26.3 piesAltura máxima de excavación41.9 piesAlcance máximo de excavación45.6 piesAltura de descarga máxima27.9 pies
- Accesorio de retroexcavadora (BH): fuerza de excavaciónFuerza de excavación del cucharón: SAE112600 lbfFuerza de excavación del brazo: ISO104761 lbfFuerza de excavación del cucharón: ISO120947 lbfFuerza de excavación del brazo: SAE98800 lbf
- Accesorio para retroexcavadora (BH): retroexcavadoraCapacidad 1:110.6 yd³Densidad máxima del material: suelto3030 lb/yd³Ancho total8.8 piesNúmero de dientes5Peso: incluido un paquete de desgaste estándar18521 lbSistema de dientesCat C70 o M75
- MotorEmisionesTier 4 final de la EPA de EE.UU. y Stage IV de la UE; Stage III de China para uso fuera de carretera, equivalente a Tier 2 de la EPA de EE.UU.; equivalente a Tier 1 de la EPA de EE.UU.

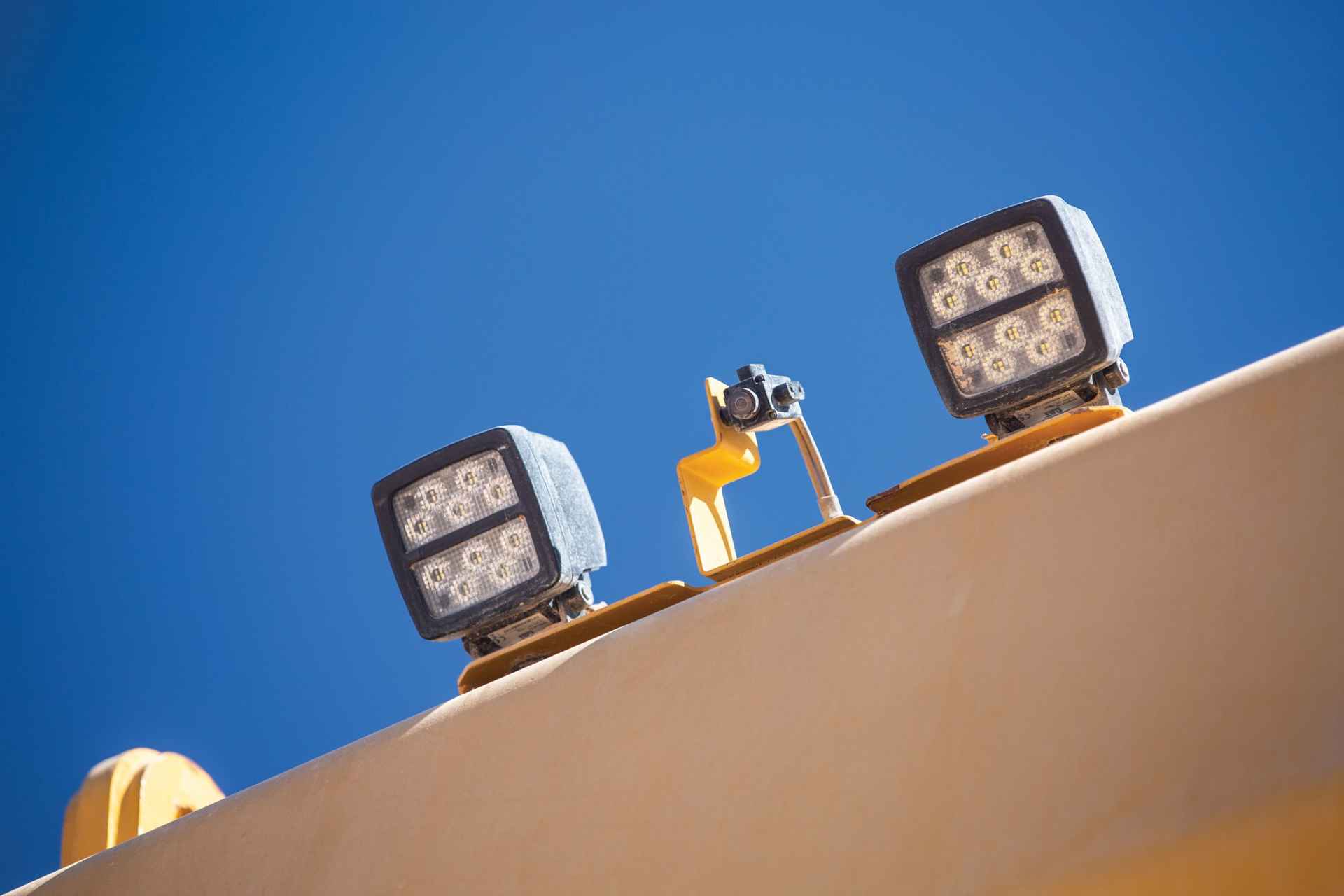

- Sistema eléctricoVoltaje del sistema24 VComponentes (5)14 luces de trabajo LED de alto brilloBaterías4 × 200 Ah (12 V cada uno)Componentes (4)5 luces de servicio LEDClasificación del alternador150 A (24 V) en totalComponentes (6)2 bocinas eléctricasComponentes (1)Interruptores de parada de emergencia: uno en la cabina, tres en el módulo del motor, una cuerda de tracción accesible a nivel del sueloComponentes (7)Dos (2) luces para el extremo traseroComponentes (2)Cuatro baterías que no requieren mantenimientoComponentes (9)Una (1) luz de baliza en el techo de la cabinaComponentes (3)Interruptor de aislamiento de la batería con trabaComponentes (8)Una (1) luz para el servicio y la plataforma de la máquina

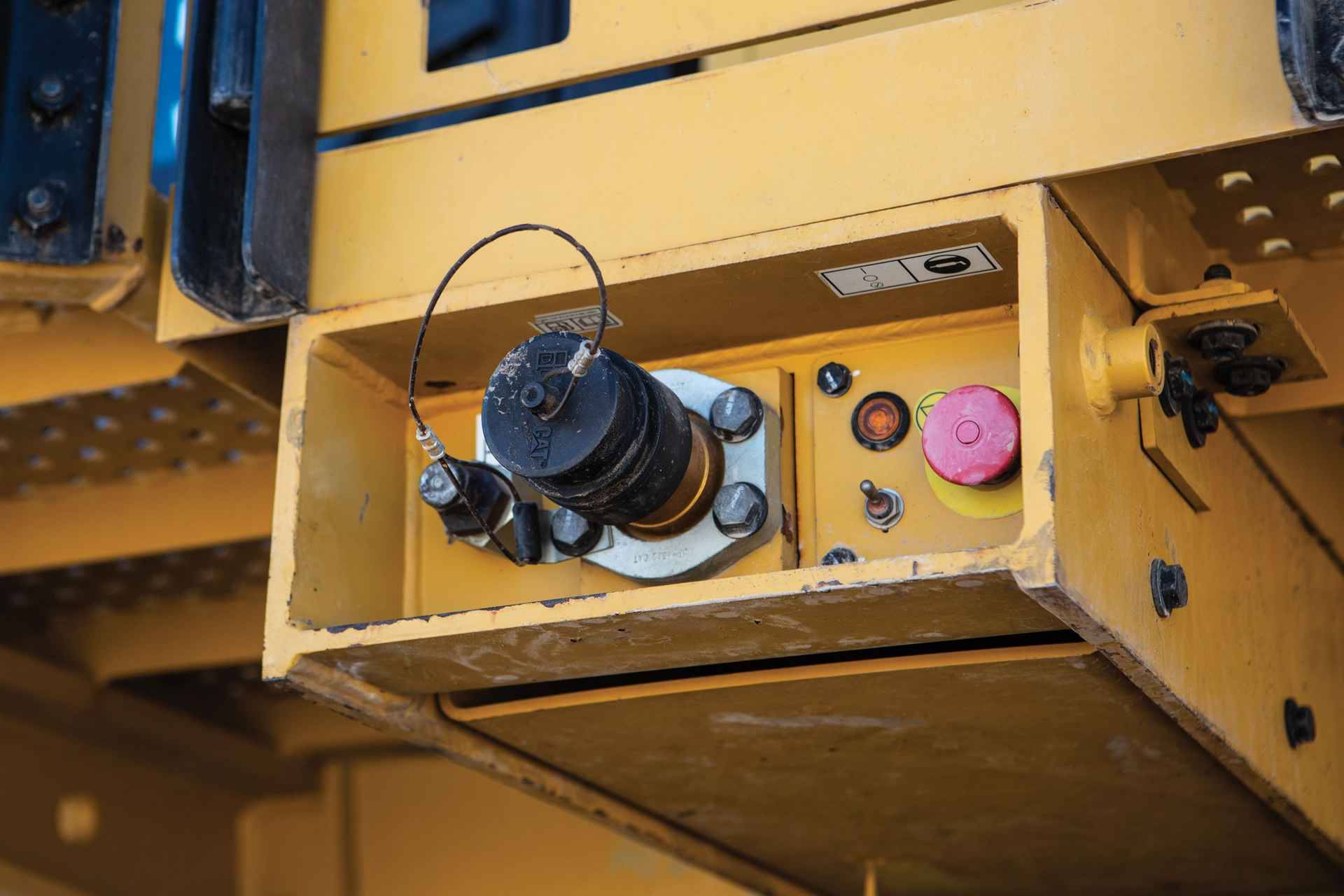

- Área de servicio centralizadaCaracterísticaAcceso a nivel del suelo para combustible diésel y engraseEquipado con (2)Acoplamientos rápidos: diésel y grasaEquipado con (1)Parada de emergencia con una cuerda de tracción
- Cabina del operadorComponentes (1)Cabina presurizada con filtración positivaComponentes (11)Dos altavoces estéreoComponentes (2)Espejo de la cabina con calefacciónComponentes (12)Estante de almacenamiento adecuado para lonchera o caja de herramientasComponentes (3)Ventana superior deslizante de la puertaComponentes (13)Pantalla LCD a color con parámetros de servicio, avisos de sucesos y diagnósticos, mantenimiento preventivo, totales de viaje y totales de por vida. Indicadores para velocidad del motor, presión de aceite del motor y temperatura del aceite hidráulicoComponentes (4)Martillo de seguridad para romper vidrioComponentes (14)Reposacabezas y apoyabrazosComponentes (5)Parabrisas inferior desmontable dentro del almacenamiento de la cabinaComponentes (15)Consolas del asiento ajustables independientemente con palancas universales integradasComponentes (6)Patrones alternativos de los controles de palanca universal que incluyen SO/JIS, BHL, MHI, KOBE o SCMComponentes (16)Palanca neutral (de traba) para todos los controlesComponentes (7)PortavasosComponentes (17)Pedales de control de desplazamiento con palancas manuales removiblesComponentes (8)PortadocumentosComponentes (18)Dos tomacorrientes, 10 A (total)Componentes (9)Radio AM/FMComponentes (19)Ventana superior delantera con vidrio laminado y las demás ventanas con vidrio templadoComponentes (10)Radio FM/AM con puerto auxiliar para MP3

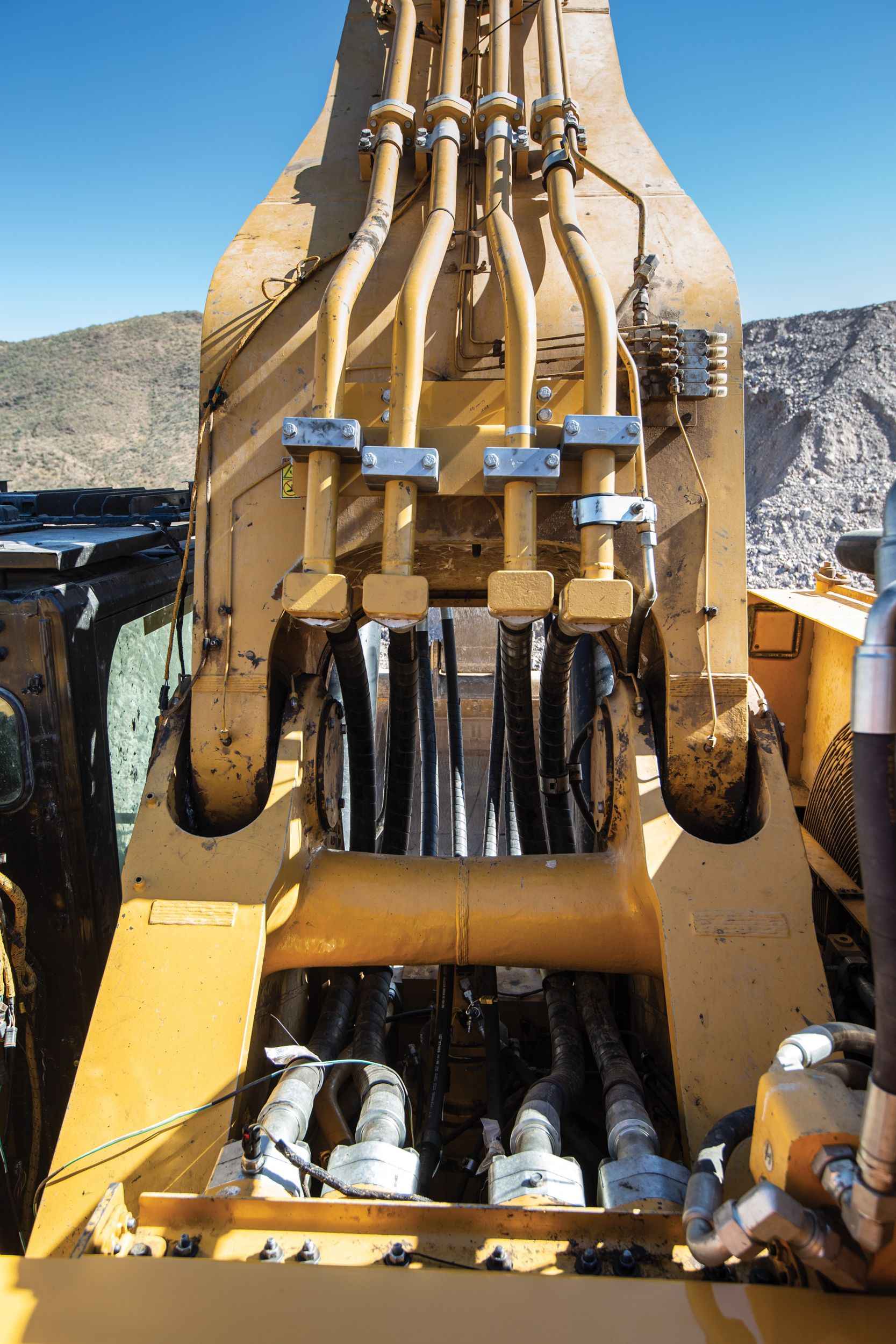

- AccesoriosTipo (1)Pluma y brazo resistentes a la torsión con diseño de caja soldadaTipo (4)Válvula de posición libre para función de bajada de la plumaTipo (2)Acero de alta resistencia a la tensión con fundiciones de acero macizo en las áreas de pivoteCucharones equipados con lo siguiente:- Material de revestimiento especial que cubre las principales áreas de desgaste internas y externas - Cubiertas protectoras del labio - Cubiertas protectoras del ala - Cubiertas protectoras del talónTipo (3)Pluma y brazo con alivio de esfuerzo después de la soldadura
